400kW واحد إلى واحد التبريد الجوي القسري علبة التروس ومحور اختبار الأداء ومقعد اختبار الموثوقية

400kW واحد إلى واحد التبريد الجوي القسري علبة التروس ومحور اختبار الأداء ومقعد اختبار الموثوقية

The 400kW One-to-One Forced air cooling Gearbox and Axle Performance Testing and Reliability Testing Bench is a professional testing device tailored for performance evaluation and reliability verification of medium-to-high power transmission components such as gearboxesمع قوة مقياسية تبلغ 400 كيلوواط ، تتفوق في إجراء اختبارات الكفاءة وتقييمات أداء الطاقة ومحاكاة حالة شاملة وتجارب الصمود على المدى الطويل,توفير الدعم التقني الحاسم لتحسين البحث والتطوير ومراقبة الجودة والتحقق من مصداقية في مجالات صناعية متعددة.

1. 400كيلوواط واحد إلى واحد التبريد الجوي القسري علبة التروس و محور اختبار أداء و معادلة الموثوقية اختبار مقعد الوظائف الأساسية وأهداف التصميم

تم تصميم مقعد اختبار أداء صندوق التروس و محور 400 كيلوواط ومقعد اختبار الموثوقية لتكرار ظروف تشغيل صندوق التروس في العالم الحقيقي ،تمكين تحليل متعمق لأداء عملهموتشمل وظائفها الأساسية:

قياس دقة كفاءة النقل تحت مجموعات مختلفة من السرعة والحمل.

محاكاة ظروف العمل المعقدة (مثل دورات البدء والإيقاف ، صدمات الحمل المتغير ، والتشغيل المستمر تحت حمل كبير) لتقييم أداء الطاقة.

إجراء اختبارات الصمود على المدى الطويل للتحقق من عمر الخدمة وأوضاع الفشل.

مراقبة المعلمات الرئيسية في الوقت الحقيقي لدعم تحسين الأداء وتشخيص الأخطاء في صناديق التروس.

2تكوين النظام الرئيسية و الخصائص الوظيفية

يدمج علبة التروس ومركز اختبار أداء المحور ومركز اختبار موثوقية 400 كيلوواط أنظمة فرعية متعددة ، لكل منها أدوار مخصصة لضمان عمليات الاختبار الدقيقة والمستقرة والفعالة:

• طاقة المدخلات ونظام الحمل

هذا النظام مزدوج الوظائف بمثابة "مصدر طاقة" و "محاكي المقاومة". من ناحية، فإنه يوفر مدخل طاقة قابلة للتعديل إلى علبة التروس،محاكاة خصائص إخراج المحركات أو المحركات في التطبيقات الفعلية؛ من ناحية أخرى، فإنه يطبق الأحمال المدرجة لمحاكاة مقاومة الطريق، ومقاومة المنحدر، وغيرها من القوى الخارجية أثناء تشغيل المركبة أو المعدات،تمكين اختبار الأداء في ظل ظروف حمل مختلفة.

• تحميل الخروج ونظام ردود الفعل

يركز هذا النظام على امتصاص الطاقة ومحاكاة الحالة، ويمتص في المقام الأول الطاقة الصادرة عن علبة التروس التي تم اختبارها.والتي يمكنها محاكاة ظروف عمل خاصة مثل الكبح، أو تشغيل عكسية للمعدات، تقييم شامل لأداء علبة التروس في ظروف غير ثابتة.

• نظام استرداد الطاقة والانعكاس

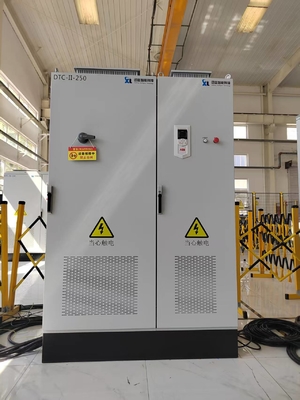

ميزة مميزة لـ 400kW علبة التروس و محور اختبار أداء و معادلة الموثوقية هو تصميم توفير الطاقة: النظام يسترد الطاقة الكهربائية المولدة أثناء امتصاص الحمل ،يحولها عبر عاكس عالي الكفاءةهذه إعادة تدوير الطاقة لا تقلل فقط من استهلاك الطاقة في الاختبار بأكثر من 30٪ ولكن أيضا خفض تكاليف التشغيل، والاتفاق مع معايير الاختبار الخضراء.

• نظام التحكم الذكي

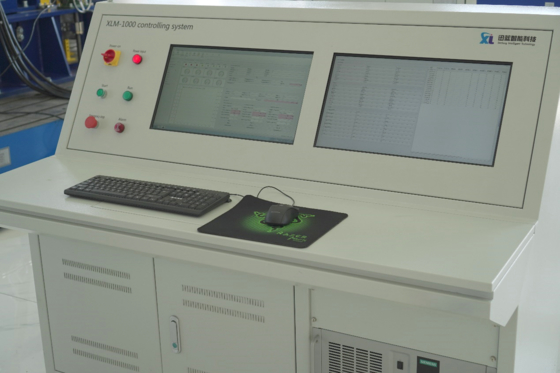

باعتبارها "مركز قيادة" مقعد الاختبار ، فإنها تدير عملية الاختبار بأكملها من خلال واجهة الإنسان والآلة. يمكن للمشغلين تعيين معايير الاختبار (على سبيل المثال ، السرعة ، الدوران ، أوقات الدورة ، وتغييرات التروس) ،في حين أن النظام ينسق تشغيل جميع الأنظمة الفرعية باستخدام خوارزميات التحكم المتقدمة في الحلقة المغلقة PID لضمان اتباع الاختبارات للإجراءات المحددة مسبقًا مع الحد الأدنى من الانحرافات.

• نظام اكتساب متعدد المعايير

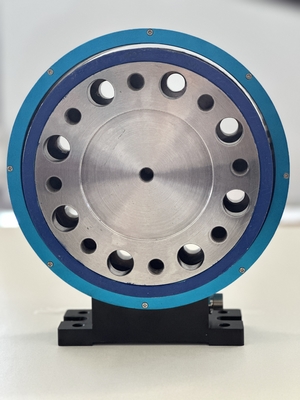

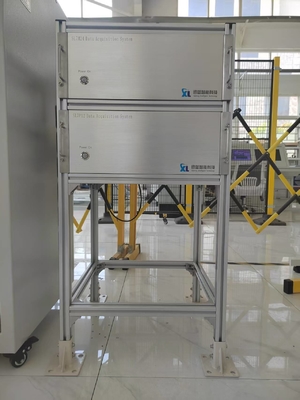

تم تجهيز هذا النظام بأجهزة استشعار عالية الدقة ووحدات جمع البيانات لالتقاط معايير التشغيل الحرجة في الوقت الحقيقي، بما في ذلك سرعة الدوران، الدوران، درجة حرارة الزيت،درجة حرارة المحامل، وامتداد الاهتزاز، وضغط الزيت عند تردد أخذ العينات يصل إلى 1kHz. يتم تخزين البيانات التي تم جمعها على الفور ومعالجتها مسبقاً، مما يضع الأساس لتحليل الأداء اللاحق.

• هيكل الدعم الميكانيكي

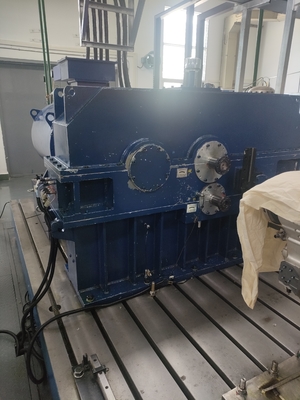

الإطار الميكانيكي القوي، يتكون من قاعدة معزولة من الاهتزازات، وقواعد قابلة للتعديل، وأحواض الارتباط عالية الدقة،يضمن تثبيت صندوق التروس المختبر والمعدات المساعدة بشكل مستقرتصميمه يقلل من نقل الاهتزازات والانحرافات الموضعية ، مما يقلل من التداخل مع دقة الاختبار الناجمة عن الرنين الميكانيكي.

• نظام إدارة التشحيم والتبريد

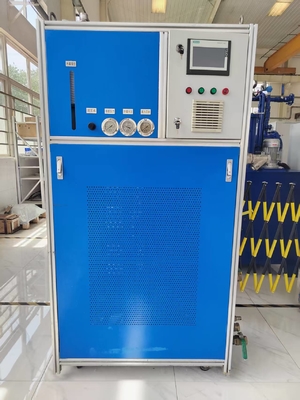

يوفر هذا النظام تزيينًا مستمرًا لصندوق التروس من خلال توفير زيت تزيين نظيف ومسيطر على درجة الحرارة.يضبط بدقة درجة حرارة الزيت (متراوحة من 40°C إلى 80°C) وضغط الزيت، لضمان عمل علبة التروس في ظل ظروف التشحيم المثلى. بالإضافة إلى ذلك ، فإنه يراقب مستويات تلوث الزيت وعدد الجسيمات لتقييم حالة التآكل خلال الاختبارات طويلة الأجل.

• نظام مراقبة و حماية آمنة ذكي

يدمج هذا النظام كاميرات عالية الوضوح وأجهزة استشعار صوتية، ويرصد هذا النظام حالة تشغيل مقاعد الاختبار في الوقت الحقيقي، ويلتقط الظواهر غير الطبيعية مثل تسرب الزيت، الضوضاء غير الطبيعية،أو تشوه المكوناتيتم ربطها بنظام التحكم لتشغيل إيقاف التشغيل التلقائي أو إشارات الإنذار عند اكتشاف الظروف الخطرة (مثل درجة الحرارة المفرطة أو عزم الدوران) ، مما يضمن سلامة الاختبار.

3. 400kW علبة التروس والمحور اختبار أداء واختبار الموثوقية مقعد العمل وعملية الاختبار

يتبع بنك اختبار أداء وموثوقية علبة التروس ووحدة المحور 400 كيلوواط سير عمل منهجي لضمان نتائج اختبار موثوقة ومتكررة:

إعداد قبل الاختبار

يحدد المشغلون أهداف الاختبار (على سبيل المثال، اختبار الكفاءة أو اختبار الصمود) ويضعون المعايير الرئيسية (مدى السرعة، حمل عزم الدوران، مدة الاختبار،وأوضاع الدورة) من خلال واجهة شاشة تعمل باللمس سهلة الاستخدامبعد ذلك يقوم نظام التحكم بتحقق من حالة المعدات (مثل ضغط التشحيم ومعايرة المستشعر واستقرار إمدادات الطاقة) لتأكيد الاستعداد.

تنفيذ الاختبار

نظام طاقة الدخول يدفع علبة التروس للعمل وفقًا للوصول إلى منحنيات السرعة والدوران المحددة مسبقًا ، محاكاة طاقة الدخول من المحركات أو المحركات.

يطبق نظام الحمل الخارجي أحمالًا ديناميكية أو ثابتة على الطرف الخارجي لصندوق التروس ، مما يعكس مقاومة عجلات المركبات أو الآلات الصناعية أو المكونات المدفوعة الأخرى.

يضبط نظام التحكم الطاقة المدخلة والحمل الخارجي في الوقت الحقيقي بناءً على ردود الفعل من نظام الاستحواذ ، مع الحفاظ على ظروف الاختبار المستقرة ضمن نطاق الانحراف ≤ ± 2 ٪.

جمع البيانات ومراقبتها

أثناء التشغيل، يقوم نظام الاستحواذ بتسجيل المعايير باستمرار، بينما يقوم نظام المراقبة بتتبع حالة المعدات.يتم مزامنة البيانات الرئيسية ومقاطع الفيديو وتخزينها في قاعدة بيانات مركزية للتتبع.

تحليل ما بعد الاختبار

بعد الاختبار، يقوم برنامج مخصص بتحليل البيانات التي تم جمعها لحساب المؤشرات الأساسية مثل متوسط كفاءة الإرسال، وسرعة عزم دوران القمم،و منحنيات ارتفاع درجة الحرارةيتم إنشاء تقرير اختبار مفصل تلقائيًا، بما في ذلك مقارنة البيانات مع معايير الصناعة أو متطلبات التصميم، لدعم تقييم الأداء واقتراحات التحسين.

4. 400kW علبة التروس و محور اختبار أداء واختبار الموثوقية مقعد الاختبار المتطلبات البيئية وظروف التشغيل

لضمان دقة الاختبار وطول عمر المعدات، يحتاج مقعد الاختبار SSCD400 إلى ظروف بيئية وتشغيلية محددة:

مواصفات إمدادات الطاقة

إمدادات الطاقة المتغيرة: ثلاثي المراحل 380V ± 5 ٪ ، واحد المراحل 220V ± 5 ٪ ، تردد 50Hz ± 0.5Hz.

المعدات الداعمة: محول عزل ثلاثي المراحل للحد من تداخلات الشبكة، ومرشح الطاقة النشطة للحد من التشوهات الهارمونية إلى <3٪.يوفر نظام UPS عبر الإنترنت مع 20 دقيقة من الطاقة الاحتياطية سلامة البيانات أثناء انقطاع الطاقة غير المتوقع.

المعايير البيئية

موقع التثبيت: مختبر مخصص مع التحكم في درجة الحرارة والرطوبة الثابتة، مع درجة حرارة المحيط تتراوح من -5 °C إلى 40 °C والرطوبة النسبية ≤ 80% (غير مكثفة).

التحكم في الاهتزازات: يجب عزل أرضية المختبر عن الاهتزازات ، مع ذروة تسارع الاهتزازات ≤3m / s2 لتجنب التدخل في القياسات الدقيقة.

متطلبات التبريد: مجهزة بنظام تبريد بالهواء القسري بقدرة تبريد لا تقل عن 15 كيلوواط.مزودة بقنوات تهوية لتبديد الحرارة الناتجة عن الدينامومترات وصندوق التروس.

5. 400كيلوواطالمعلمات التقنية للدينامومتر الكهربائي

6. 400kW علبة التروس ومحاكاة أداء المحور واختبار الموثوقية مقاعد التطبيق

يتم تطبيق مقعد اختبار أداء وموثوقية عجلة التروس ووحدة المحور 400 كيلوواط على نطاق واسع في الصناعات التي تتطلب أنظمة نقل متوسطة الطاقة موثوقة:

قطاع السيارات التجارية: اختبار صناديق التروس للشاحنات والحافلات للتحقق من الأداء تحت الأحمال الثقيلة والعمل على مسافة طويلة.

آلات الهندسة: تقييم أدوات تخفيف الحفر والحمولات والرافعات لضمان المتانة في ظل ظروف الحمل المتغيرة.

آلات الزراعة: التحقق من صحة صناديق التروس للجرارات والحصادات للتكيف مع بيئات العمل المعقدة في الميدان.

المعدات المساعدة للبحرية: تقييم صناديق المعاملات لمضخات السفن والرماح وغيرها من الأنظمة المساعدة لتلبية معايير التشغيل البحري.

7. 400kW علبة التروس ومعايير مرجعية اختبار أداء المحور واختبار الموثوقية

إجراءات الاختبار ومعايير تقييم مقعد الاختبار SSCD400 تتوافق مع معايير الصناعة مثل:

QC/T 568-2019 المتطلبات التقنية وأساليب الاختبار على مقاعد الاختبار لمجموعات الحركة الميكانيكية للسيارات

GB/T 14235.1-2021 المواصفات العامة لمراكز اختبار صناديق التروس

باختصار، مقعد اختبار أداء علبة التروس SSCD400 يجمع بين الدقة والكفاءة والسلامةمما يجعلها أداة لا غنى عنها لترقية تكنولوجيا النقل في المجالات الصناعية المتوسطة الطاقة.
