تفاصيل المنتج:
|
| القوة: | 180 كيلو واط | السرعة المسجلة: | 1000 دورة في الدقيقة |
|---|---|---|---|
| دقة عزم الدوران: | ± 0.25٪ FS | دقة السرعة: | ± 0.3r/دقيقة |
| تصنيف عزم الدوران: | 1720nm | سرعة طاقة ثابتة: | 1000-3800 دورة في الدقيقة |
| عزم الدوران المستمر: | 0-1000دورة في الدقيقة | الزائد: | 120٪ |
| إبراز: | 0.05٪ FS مقياس ديناميكي عالي السرعة,18000 دورة في الدقيقة مقياس ديناميكي عالي السرعة,محرك دينو 18000 دورة في الدقيقة |
||
SSCD180-1000-3800 180kW 1720Nm محطة اختبار دينامومتر محرك ديزل كهربائي عالي الدقة
المعايير
1. GB18297 (رمز اختبار أداء محركات مركبات الطرق)
2. GB19055 (طرق اختبار الموثوقية لمحركات السيارات)
SSCD180-1000-3800 180kW 1720Nm محطة اختبار دينامومتر محرك ديزل كهربائي عالي الدقةالوصف

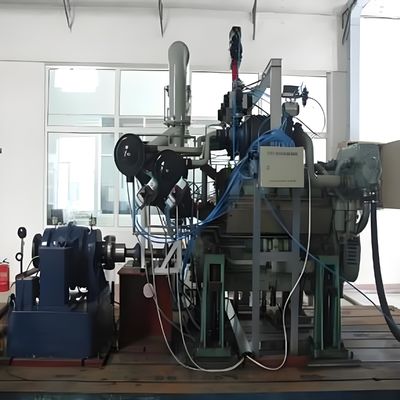

محطة اختبار دينامومتر المحرك الكهربائي بقدرة 180 كيلو واط هي نظام اختبار متخصص يدمج تقنية الدينامومتر الكهربائي والتحكم الذكي. يقوم بتقييم أداء المحرك بشكل كمي من خلال محاكاة ديناميكية كاملة للحالة ويلعب دورًا أساسيًا في البحث والتطوير والتحقق والتحكم في جودة إنتاج محركات الديزل الصغيرة والمتوسطة الطاقة.
تعتمد محطة الاختبار هذه تصميمًا متكاملاً معياريًا. تتمثل وظيفتها الأساسية في محاكاة حمل التشغيل الفعلي للمحرك من خلال دينامومتر كهربائي، جنبًا إلى جنب مع مجموعة مستشعرات عالية الدقة ونظام تحكم ذكي، لتحقيق التجميع والتحليل في الوقت الفعلي لمعلمات الطاقة (الطاقة / عزم الدوران / السرعة الدورانية) والمؤشرات الاقتصادية (استهلاك الوقود) وبيانات الانبعاثات. تحتاج محطة الاختبار إلى أن تكون مجهزة بأسس عزل الاهتزاز الاحترافية (التردد الطبيعي ≤6 هرتز) وحواجز الصوت (تقليل الضوضاء ≥42 ديسيبل) لضمان استقرار بيئة الاختبار ودقة البيانات.
SSCD180-1000-3800 180kW 1720Nm محطة اختبار دينامومتر محرك ديزل كهربائي عالي الدقةالمكونات الأساسية
(1) نظام الدينامومتر الكهربائي
تكوين النموذج: محرك تيار متردد غير متزامن بقدرة 220 كيلو واط، مع قدرة تشغيل ديناميكية رباعية الأرباع (وقت تبديل توليد الطاقة / الوضع الكهربائي ≤25 مللي ثانية)

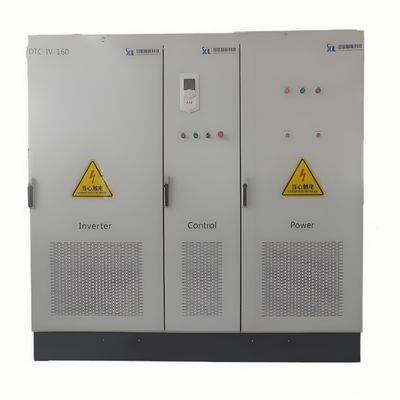

المزايا الفنية: وقت استجابة عزم الدوران الديناميكي < 12 مللي ثانية (التحكم في الخطوة)، كفاءة استرجاع الطاقة ≥93% (استعادة الطاقة من خلال العاكس المتصل بالشبكة)

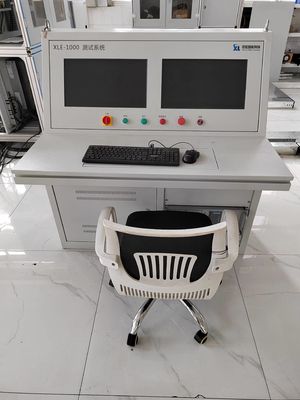

(2) نظام القياس والتحكم الذكي

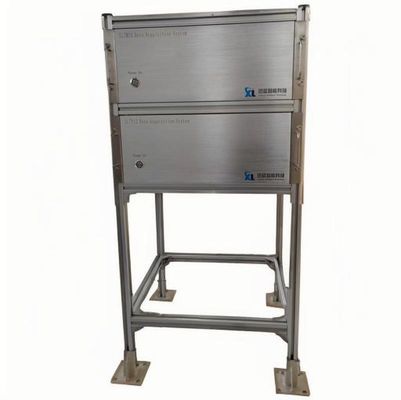

منصة الأجهزة: PLC (ABB) + ADVANTECH بنية الكمبيوتر الصناعي، ودعم أخذ العينات المتزامنة ذات 16 قناة (معدل أخذ العينات 2 كيلو هرتز)
ميزات البرنامج:
مكتبة شروط الاختبار المسبقة (بما في ذلك 12 إجراءً قياسيًا مثل دورة الحالة الثابتة ISO 8178، ودورة WLTC العابرة)
تصور البيانات ثلاثي الأبعاد في الوقت الفعلي (يدعم التوليد الديناميكي لخريطة ثلاثية الأبعاد لعزم الدوران والسرعة واستهلاك الوقود)
آلية تحذير متعددة المستويات للأخطاء (وقت استجابة التحذير ≤600 مللي ثانية، مع إنذار صوتي وضوئي وحماية إيقاف التشغيل التلقائي)
(3) نظام الوظائف المساعدة

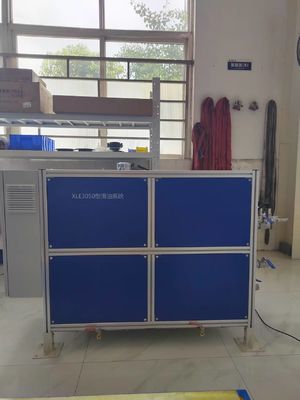

1. وحدة إمداد الوقود:
وحدة محاكاة السكك الحديدية المشتركة عالية الضغط (قابلة للتعديل من 0 إلى 170 ميجا باسكال، دقة التحكم في التدفق ±0.35% FS)
نظام تبديل الوقود الذكي متعدد الدرجات (يدعم التبديل التلقائي بين ديزل 0#/-35#، ووقت التبديل ≤15 ثانية)

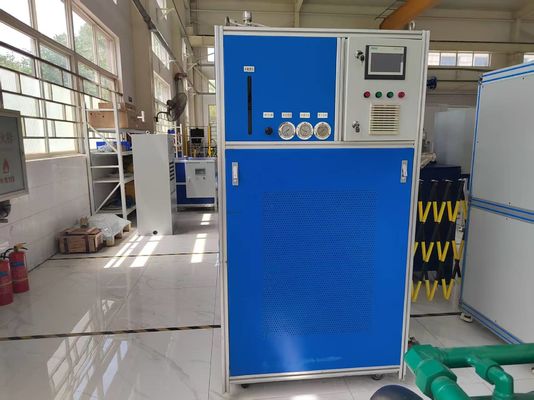

2. وحدة الإدارة الحرارية:
نظام مبادل حراري ذو كفاءة عالية بقدرة 80 كيلو واط (نطاق التحكم في درجة الحرارة 20-110℃، دقة ±0.6℃)
مروحة تبريد متغيرة التردد (تعدل تلقائيًا طاقة تبديد الحرارة وفقًا لتدرج درجة حرارة سائل التبريد)
3. وحدة اختبار الانبعاثات:
محلل غاز بخمسة مكونات (دقة قياس CO/HC/NOx ±1.2%، دقة قياس O₂/CO₂ ±0.6%)
نظام أخذ عينات وتحليل الجسيمات (الحد الأدنى لقياس PM 0.015 مجم/م³، بما يتماشى مع أحدث معيار ISO 16183)
SSCD180-1000-3800 180kW 1720Nm محطة اختبار دينامومتر محرك ديزل كهربائي عالي الدقة المعلمات الفنية
| المعلمات | المؤشرات الفنية | دقة القياس |
| نطاق قياس الطاقة | 0-180 كيلو واط (تشغيل مستمر ومستقر) | ±0.55%FS |
| نطاق التحكم في السرعة | 1000-3800 دورة في الدقيقة | ±0.3 دورة في الدقيقة |
| دقة قياس عزم الدوران | ±0.25%FS (نطاق 20%-100%) | |
| معدل استهلاك الوقود | 188-235 جم/كيلو واط·ساعة | ±0.35%FS |
| التحكم في ضغط العادم الخلفي | 0-90 كيلو باسكال (دقة التحكم ±0.4% FS) | |
| معلمات محاكاة البيئة | درجة الحرارة -35 درجة مئوية إلى +55 درجة مئوية، الارتفاع 0-4800 متر | درجة الحرارة ±1.2℃ |
SSCD180-1000-3800 180kW 1720Nm محطة اختبار دينامومتر محرك ديزل كهربائي عالي الدقةسيناريوهات التطبيقات النموذجية
تحسين أداء الطاقة: أكمل رسم منحنى الخصائص الخارجية لمدى السرعة الكامل (تقلب عزم الدوران ≤1.2%)، وقم بتحسين ضغط حقن الوقود والشحن التوربيني لمطابقة المعلمات.
التحقق من الامتثال للانبعاثات: دعم اختبار شهادة الانبعاثات الوطنية السادسة ب (دقة التحكم في انبعاثات أكاسيد النيتروجين ±2.5%)، وتقييم كفاءة نظام المعالجة اللاحقة المركب SCR+DPF
معايرة نظام التحكم الإلكتروني: اختبر استراتيجية حقن الوقود عند بدء التشغيل في درجات الحرارة المنخفضة ومنطق التحكم في ضغط السكة الحديدية من خلال وظيفة السحب العكسي (طاقة الوضع الكهربائي ≥40 كيلو واط)
اختبار أداء المتانة: قم بإجراء 1000 ساعة من دورات المتانة المكثفة (تقلب الحمل ≤3.5%) ومراقبة تآكل بطانة الأسطوانة ≤0.025 مم
اختبار القدرة على التكيف البيئي: محاكاة أداء بدء التشغيل والقدرة على التشغيل المستقر في الارتفاعات العالية (4200 متر فوق مستوى سطح البحر، مع تركيز الأكسجين الداخل بنسبة 11.8%) وفي الظروف شديدة البرودة (-30℃)
عملية الفحص الكامل خارج الخط: فحص أداء سريع لمدة 6 دقائق (يشمل 14 مؤشرًا رئيسيًا)، واتساق الطاقة يتم التحكم فيه في حدود ±1.8%
التحقق من تغيير العملية: مقارنة الأداء بعد استبدال المكونات (على سبيل المثال، انحراف استهلاك الوقود بعد استبدال حاقن الوقود ≤0.7%، وتقلب مؤشر الانبعاثات ≤3%)
تحقق محطة الاختبار، من خلال التكامل العميق لتقنية قياس الطاقة الكهربائية والتحكم الذكي، من تغطية اختبار العملية الكاملة من تصميم البحث والتطوير إلى التحكم في جودة الإنتاج الضخم، مما يوفر دعمًا دقيقًا للبيانات الكمية للترقية الفنية والتحكم في جودة محركات الديزل بقدرة 180 كيلو واط.
معلومات معلمات نماذج سلسلة SSCD
| الموديل | الطاقة (KW) | عزم الدوران (Nm) | السرعة المقدرة (دورة في الدقيقة) | السرعة القصوى (دورة في الدقيقة) | دقة قياس عزم الدوران |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.2%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.2%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.2%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.2%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.2%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.2%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.2%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.2%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.2%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.2%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.2%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.2%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.2%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.2%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.2%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.2%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.2%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.2%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.2%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.2%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.2%FS |
| يمكن تخصيصه | |||||
