منضدة اختبار المحرك الكهربائي ووحدة التحكم للحصول على طاقة كهربائية جديدة

منضدة اختبار المحرك الكهربائي ووحدة التحكم لـ EV الطاقة الجديدة

مقدمة

لاختبار أداء وحدة التحكم في المحرك والمحرك وفقًا لمتطلبات محرك السيارة ، قم بتوفير مخطط اختبار دقيق وموثوق وبيانات ، واختبار أداء الطاقة ، وخصائص الكفاءة ووظيفة حماية السلامة لنظام القيادة الكهربائية ، وأداء نظام القيادة الكهربائية تم تقييمها ، وتتم دراسة استراتيجية التحكم في محرك السيارة من خلال محاكاة حالة العمل الفعلية للمركبة.

وظيفة مقعد اختبار المحرك:

1. تكون قادرة على اختبار متانة وأداء المحرك.
2. من خلال وحدة خرج التحكم ، يمكن إخراج إشارة الجهد إلى وحدة التحكم للتحكم في سرعة المحرك وعزم الدوران.
3. يمكنها اختبار نقطة العمل المحددة للمحرك.
4. يمكن للنظام عرض الجهد ، التيار ، طاقة الإدخال ، عزم الدوران ، السرعة ، طاقة الخرج ، وكفاءة المحرك في الوقت الحقيقي.
5. يمكن أن تنبه الحدود العليا والسفلى للتيار ، الجهد ، عزم الدوران ، والسرعة على التوالي ، ويمكن ضبط قيمة الإنذار بشكل تعسفي.
6. يمكن تخزين بيانات الاختبار بشكل مستمر أو تحديدها وفقًا لرغبات المستخدم.
7. في وضع "قياس اختيار النقاط" ، يمكن عرض البيانات والمنحنيات التي تم جمعها في الوقت الحقيقي.
8. يمكن استخدام نتائج الاختبار لرسم منحنيات سرعة التيار ، والجهد ، والعزم ، والطاقة ، والكفاءة.
9. يمكن استخلاص منحنى سرعة الوقت ، والتيار ، والجهد ، وعزم الدوران ، والطاقة ، والكفاءة من نتائج الاختبار.

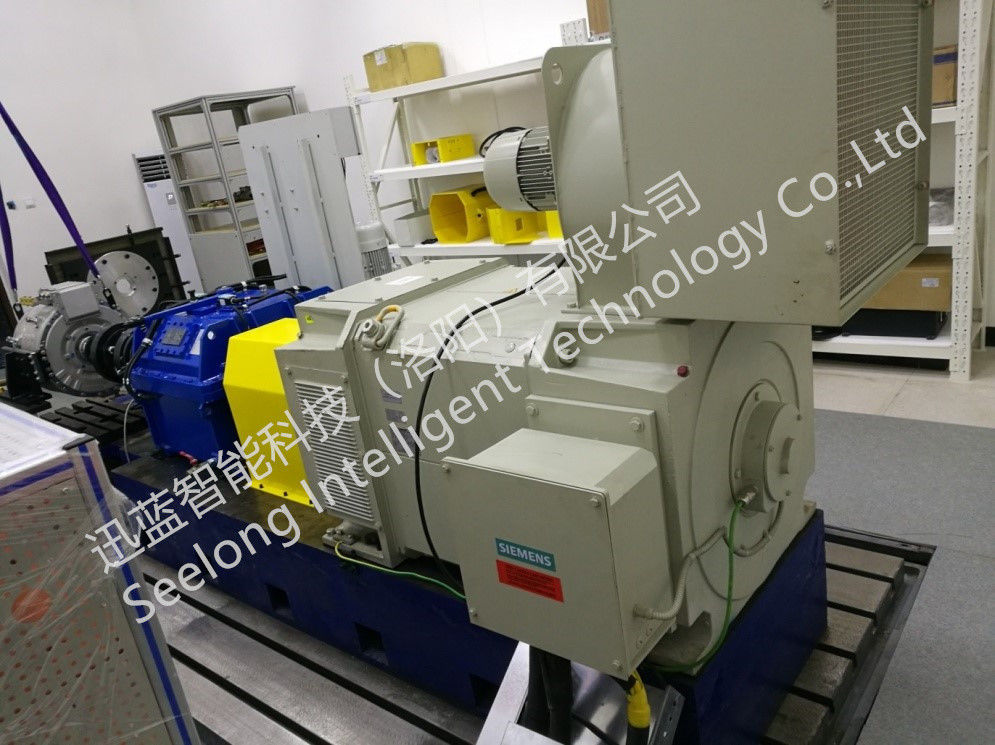

صورة
