تفاصيل المنتج:
|
| Power Frequency: | 50 HZ | Radial Load: | 100 KN |
|---|---|---|---|
| Axial Load: | 50 KN | Bearing ID: | 20-60 mm |
| Bearing OD: | 130 mm | Speed: | 10000 rpm |
| Dimensions: | varies depending on model | Service Temperature: | -20 to 45℃ |
| Warranty: | 1 year limited warranty | Application: | testing and analysis |
| Product_Name: | Dynamic Test Bench | ||
| إبراز: | bearing test bench 20-60mm,dynamic test bench for bearings,bearing measurement bench with warranty,dynamic test bench for bearings,bearing measurement bench with warranty |
||
SYJ-d20-60 10000 دورة في الدقيقة مقعد اختبار المحامل وصف المنتج
يستخدم مقعد اختبار محامل عالي السرعة الصغير لاختبار المحامل في درجات حرارة عالية (درجة حرارة الغرفة) وسرعات عالية. هذه الآلة لديها حالتين للتحكم:التحكم اليدوي والحاسوبي المبرمجة التلقائية.تحت وضع تشغيل التحكم التلقائي للحاسوب ، يمكن لآلة الاختبار إجراء اختبارات عالية السرعة على المحامل وفقًا لطيف الحمل المحدد.الكمبيوتر يجمع وتخزين بيانات الاختبار تلقائيًا، ويمكن تحديد تلقائي فشل المحامل ووقف الجهاز على أساس معايير فشل المحددة.
SYJ-d20-6010000 دورة في الدقيقةمقعد اختبار العوارضالخصائص
1) متطلبات الطاقة: مصدر الطاقة المدخل هو AC220V واحد المرحلة ثلاثي الأسلاك ± 10% 50Hz.
2) حماية التسرب: حماية التسرب من نوع التيار ، IΔn ≤ 30mA ، وقت التشغيل ≤ 0.1s ، طاقة 10A.
3) حاكم: مجهز بحاكم محرك سرعة التيار المتردد ، لتوفير طاقة قابلة للتعديل للمحرك.
4) جمع البيانات: يتم تكوين جمع البيانات لجمع البيانات التجريبية.
5) آلية التجربة: بما في ذلك قطر الاسمية لحامل التدحرج، والمساحة، ونوع حامل التدحرج، مقعد حركي لحامل التدحرج، جهاز تحميل شعاعي لحامل التدحرج، الخ.
6) أجهزة استشعار: مجهزة بأجهزة استشعار متعددة، بما في ذلك جهاز استشعار الحمل الشعاعي للدراجات المتحركة، ومستشعر الحمل الشعاعي الإجمالي، ومستشعر الحمل المحوري الإجمالي، ومستشعر الحمل المحوري للدراجات المتحركة اليسرى واليمنى، إلخ.لقياس أداء المحامل تحت أحمال مختلفة.
SYJ-d20-60 10000 دورة في الدقيقة المعلمات التقنية لمركب اختبار المحامل
| المؤشرات التقنية | القيم |
| عدد المحامل التي تم اختبارها في وقت واحد | 2 |
| القطر الداخلي لحامل الاختبار | φ20 ملم-φ60 ملم |
| القطر الخارجي لحامل الاختبار | φ100 ملم-φ150 ملم |
| الحمل المحوري القصوى للاختبار | 0-50 kN ، دقة ± 3 ٪ (يمكن تحميل كل مجموعة من المحامل وفقًا للمسافة) |
| الحد الأقصى لحمل الاختبار الشعاعي | 0-100 كيلون، دقة ±3٪ (كل مجموعة من المحامل، الحمل الثابت، الحمل قابل للتعديل) |
| السرعة القصوى | 100-10000 دورة في الدقيقة (السرعة قابلة للتعديل) ، التحكم بالدائرة المغلقة، دقة التحكم ± 2٪ |
| وضع التحميل | وضع ضبط خارجي أو يدوي، وضع طيف الحمل المبرمج مسبقًا، وضع السرعة |
| محامل مساعدة |
التشحيم القسري بالزيت الرقيق |
SYJ-d20-60 10000 دورة في الدقيقة مقعد اختبار المحامل المكونات الرئيسية
آلة اختبار عمر المحامل SYJ-d20-60 تتكون بشكل رئيسي من سرير، جسم اختبار، نظام محرك، نظام تحميل، نظام تزيين، نظام تبريد الهواء، نظام التحكم الكهربائي، وبرمجيات،كما هو مبين في الشكل 1.
الشكل 1 (التكوين العام لمقعد اختبار محامل السكك الحديدية)
1)مصفوفة
الـمصفوفة، يعتبر أساس مقعد اختبار محامل السكك الحديدية ، مصنوع من الحديد القابل للتلاعب ، والذي يمكن أن يضمن استقرار مقعد الاختبار في دوران عالية السرعة وتشغيل الحمل الكبير.

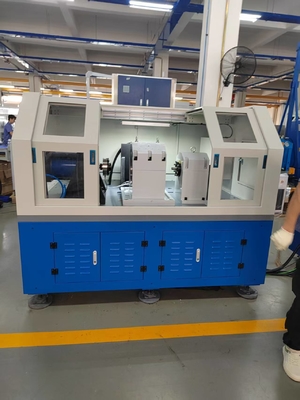

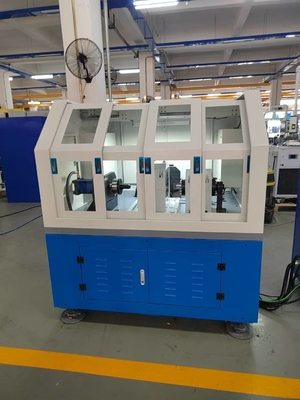

2)جسم مقعد الاختبار
الـجسم مقعد الاختبارهو الجزء الأساسي من مقعد اختبار محامل السكك الحديدية، وهيكله هو مفتاح تقنية مقعد اختبار محامل السكك الحديدية.جسم مقعد الاختباريتكون من جهاز تحميل، نظام عمود اختبار، محمل اختبار، آلية تحميل، الخ.
الشكل 2
أدوات اختبار المحامل
3)نظام القيادة
يستخدم المحرك القيادي محرك خدمة ، الذي يتبنى تحكم الحلقة المغلقة للسرعة. ينقل المحرك السرعة والدوران إلى محور الاختبار. طاقة المحرك 37 كيلوواط ،والمنحنى الخاص بالمحرك هو كما يلي.
تلبية خصائص الاختبار: نطاق سرعة تحكم المحرك 100 ± 2000 دورة في الدقيقة.
منحنى خصائص محرك الخدمة
4)نظام التحميل

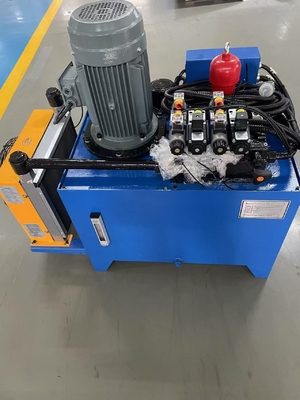

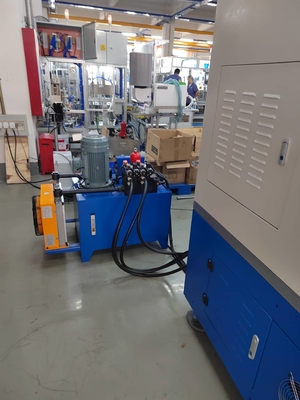

يعتمد نظام التحميل على وضع حلقة مغلقة للصمام الخادم الهيدروليكي. سيتم وضع نظام التحميل الهيدروليكي خارج جسم مقعد الاختبار ، وهو أمر مريح للصيانة وتبديد الحرارة.نظام الحمل الهيدروليكي هو جزء مهم من نظام الحمل الهيدروليكي الكهربائي المغلق.
5)نظام التشحيم
نظام التشحيم هو نظام التشحيم للمعدات. لتلبية متطلبات التشحيم للمعداتيجب أن يتم تجهيز نظام التشحيم بمضخات زيت إمداد وعودة.

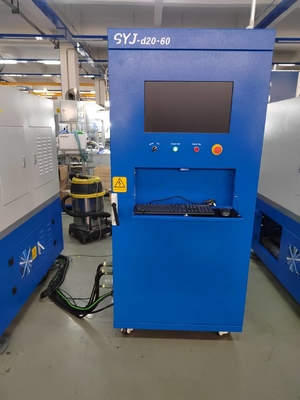

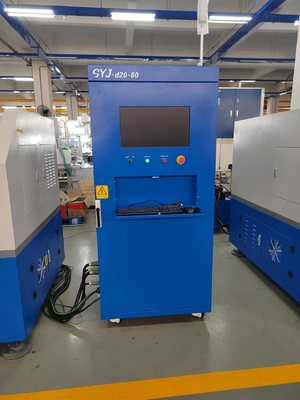

6)نظام التحكم والأجزاء الكهربائية
يتكون نظام التحكم من جهاز تحكم OMRON قابل للبرمجة، محطة تحكم قابلة للبرمجة، وحدة تحويل التردد، وأجهزة استشعار مختلفة (درجة الحرارة والسرعة والضغط،الاهتزاز) وحدات الاستحواذ، المحركات، الخ
7)نظام تبريد الهواء
مروحة التدفق المحوري تستخدم مروحة التدفق المحوري ذات الضوضاء المنخفضة للغاية التي تنتجها شركة تكساس آسيا باسيفيك جروب، المحدودة، YTCZ-6.3F، بحجم الهواء 15800 م 3 / ساعة، وسرعة الرياح 10 م / ثانية،وسرعة إمدادات الهواء المتحكم بها.
SYJ-d20-60 10000 دورة في الدقيقة مقعد اختبار المحامل مجالات التطبيق
تغطي تصنيع المحامل والصناعات ذات المتطلبات العالية لموثوقية المحامل: إنتاج المحامل (البحث والتطوير، فحص الجودة) ، السيارات (حاويات محور العجلات / محامل صناديق التروس)الطيران والفضاء (حاويات المحرك)، النقل السكك الحديدية (حاويات عجلات) ، آلات البناء (حاويات الحمل الثقيل) ، طاقة الرياح (حاويات الفولاذ) ، أدوات الآلات الدقيقة (حاويات الفولاذ) ، الخ.
