تفاصيل المنتج:
|
| Application: | Testing and Calibration | Power Frequency: | 50 HZ |
|---|---|---|---|
| Dimensions: | varies depending on model | Bearing ID: | 60-120 mm |
| Bearing OD: | 200 mm | Radial Load: | 300 KN |
| Axial Load: | 200 KN | Speed: | 5000 rpm |
| إبراز: | bearing test bench 5000 rpm,dynamic test bench for bearings,bearing tester 60-120mm inner diameter,dynamic test bench for bearings,bearing tester 60-120mm inner diameter |
||
SYJ-d60-120 5000 دورة في الدقيقة مقعد اختبار المحامل وصف المنتج
SYJ-d60-120 مقعد اختبار المحامل المكونات الرئيسية
S SYJ-d60-120 آلة اختبار حياة العاملات تتكون أساسا من سرير، جسم الاختبار، نظام محرك، نظام تحميل، نظام التشحيم، نظام تبريد الهواء، نظام التحكم الكهربائي،والبرمجياتكما هو مبين في الشكل 1.

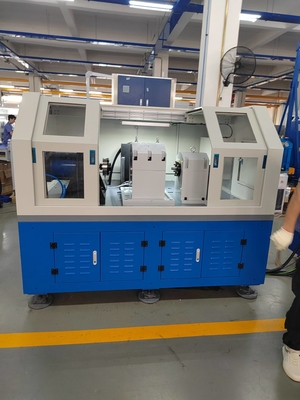

الشكل 1 (التكوين العام لمقعد اختبار محامل السكك الحديدية)
1) مصفوفة
الـمصفوفة، يعتبر أساس مقعد اختبار محامل السكك الحديدية ، مصنوع من الحديد القابل للتلاعب ، والذي يمكن أن يضمن استقرار مقعد الاختبار في دوران عالية السرعة وتشغيل الحمل الكبير.

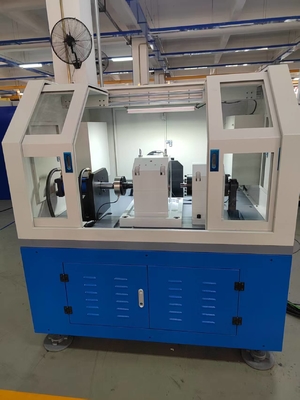

2) جسم مقعد الاختبار
الـجسم مقعد الاختبارهو الجزء الأساسي من مقعد اختبار محامل السكك الحديدية، وهيكله هو مفتاح تقنية مقعد اختبار محامل السكك الحديدية.جسم مقعد الاختباريتكون من جهاز تحميل، نظام عمود اختبار، محمل اختبار، آلية تحميل، الخ.

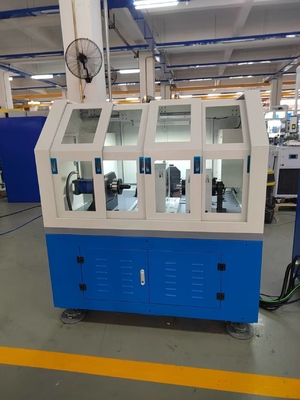

الشكل 2
أدوات اختبار المحامل
3) نظام القيادة
يستخدم المحرك القيادي محرك خدمة ، الذي يتبنى تحكم الحلقة المغلقة للسرعة. ينقل المحرك السرعة والدوران إلى محور الاختبار. طاقة المحرك 37 كيلوواط ،والمنحنى الخاص بالمحرك هو كما يلي.
تلبية خصائص الاختبار: نطاق سرعة تحكم المحرك 100 ± 2000 دورة في الدقيقة.
منحنى خصائص محرك الخدمة

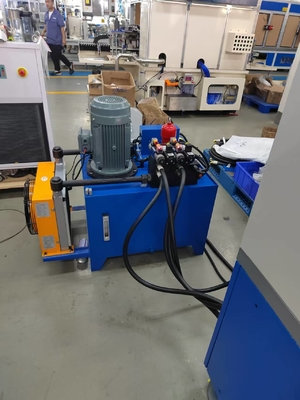

4) نظام التحميل
يعتمد نظام التحميل على وضع حلقة مغلقة للصمام الخادم الهيدروليكي. سيتم وضع نظام التحميل الهيدروليكي خارج جسم مقعد الاختبار ، وهو أمر مريح للصيانة وتبديد الحرارة.نظام الحمل الهيدروليكي هو جزء مهم من نظام الحمل الهيدروليكي الكهربائي المغلق.
5) نظام التشحيم
نظام التشحيم هو نظام التشحيم للمعدات. لتلبية متطلبات التشحيم للمعداتيجب أن يتم تجهيز نظام التشحيم بمضخات زيت إمداد وعودة.

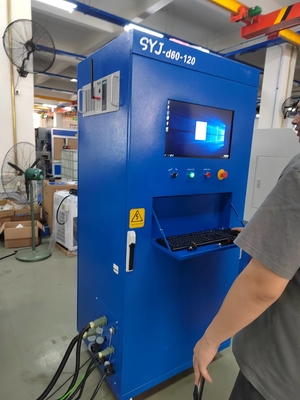

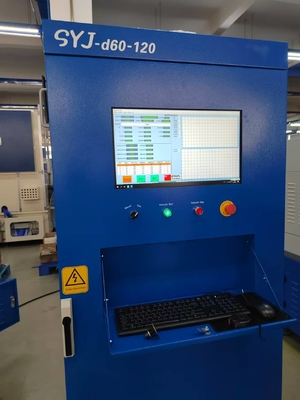

6) نظام التحكم والأجزاء الكهربائية
يتكون نظام التحكم من جهاز تحكم OMRON قابل للبرمجة، محطة تحكم قابلة للبرمجة، وحدة تحويل التردد، وأجهزة استشعار مختلفة (درجة الحرارة والسرعة والضغط،الاهتزاز) وحدات الاستحواذ، المحركات، الخ
7) نظام تبريد الهواء
مروحة التدفق المحوري تستخدم مروحة التدفق المحوري ذات الضوضاء المنخفضة للغاية التي تنتجها شركة تكساس آسيا باسيفيك جروب، المحدودة، YTCZ-6.3F، بحجم الهواء 15800 م 3 / ساعة، وسرعة الرياح 10 م / ثانية،وسرعة إمدادات الهواء المتحكم بها.
SYJ-d60-120 5000 دورة في الدقيقة المعلمات التقنية لمركب اختبار المحامل
| المؤشرات التقنية | القيم |
| القطر الداخلي لحامل الاختبار | φ60 ملم - φ120 ملم |
| الحمل المحوري القصوى للاختبار | 0 - 200 كيلوان، دقة ± 3٪ (يمكن تحميل كل مجموعة من المحامل وفقًا للمسافة) |
| الحد الأقصى لحمل الاختبار الشعاعي | 0 - 300 kN ، دقة ± 3 ٪ (كل مجموعة من المحامل ، الحمل الثابت ، الحمل قابل للتعديل) |
| السرعة القصوى | 0-5000 دورة في الدقيقة (السرعة قابلة للتعديل) ، التحكم بالدائرة المغلقة، دقة التحكم ± 2٪ |
| وضع التحميل | وضع ضبط خارجي أو يدوي، وضع طيف الحمل المبرمج مسبقًا، وضع السرعة |
| محامل مساعدة | التشحيم القسري بالزيت الرقيق |
SYJ-d60-120 5000 دورة في الدقيقة مقعد اختبار المحاملالخصائص
1) متطلبات الطاقة: مصدر الطاقة المدخل هو AC220V واحد المرحلة ثلاثي الأسلاك ± 10% 50Hz.
2) حماية التسرب: حماية التسرب من نوع التيار ، IΔn ≤ 30mA ، وقت التشغيل ≤ 0.1s ، طاقة 10A.
3) حاكم: مجهز بحاكم محرك سرعة التيار المتردد ، لتوفير طاقة قابلة للتعديل للمحرك.
4) جمع البيانات: يتم تكوين جمع البيانات لجمع البيانات التجريبية.
5) آلية التجربة: بما في ذلك قطر الاسمية لحامل التدحرج، والمساحة، ونوع حامل التدحرج، مقعد حركي لحامل التدحرج، جهاز تحميل شعاعي لحامل التدحرج، الخ.
6) أجهزة استشعار: مجهزة بأجهزة استشعار متعددة، بما في ذلك جهاز استشعار الحمل الشعاعي للدراجات المتحركة، ومستشعر الحمل الشعاعي الإجمالي، ومستشعر الحمل المحوري الإجمالي، ومستشعر الحمل المحوري للدراجات المتحركة اليسرى واليمنى، إلخ.لقياس أداء الدعامة في ظروف مختلفةالإعلانات.
SYJ-d60-120 5000 دورة في الدقيقة مقعد اختبار المحامل مجالات التطبيق
تغطي تصنيع المحامل والصناعات ذات المتطلبات العالية لموثوقية المحامل: إنتاج المحامل (البحث والتطوير، فحص الجودة) ، السيارات (حاويات محور العجلات / محامل صناديق التروس)الطيران والفضاء (حاويات المحرك)، النقل السكك الحديدية (حاويات عجلات) ، آلات البناء (حاويات الحمل الثقيل) ، طاقة الرياح (حاويات الفولاذ) ، أدوات الآلات الدقيقة (حاويات الفولاذ) ، الخ.
