SYJ-d120-200 2000 دورة في الدقيقة مقعد اختبار المحامل لقياس المحامل ذات القطر الداخلي 120-200mm

SYJ-d120-200 مقعد اختبار المحامل المكونات الرئيسية

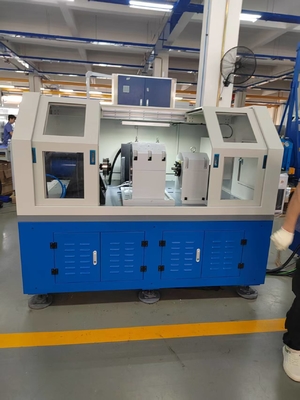

S SYJ-d120-200 مقعد اختبار العوارض يتكون أساسا من سرير، ومركز اختبار، ونظام محرك، ونظام تحميل، ونظام التشحيم، ونظام تبريد الهواء، ونظام التحكم الكهربائي، والبرمجيات،كما هو مبين في الشكل 1.

الشكل 1 (التكوين العام لمقعد اختبار محامل السكك الحديدية)

1)مصفوفة

الـمصفوفة، يعتبر أساس مقعد اختبار محامل السكك الحديدية ، مصنوع من الحديد القابل للتلاعب ، والذي يمكن أن يضمن استقرار مقعد الاختبار في دوران عالية السرعة وتشغيل الحمل الكبير.

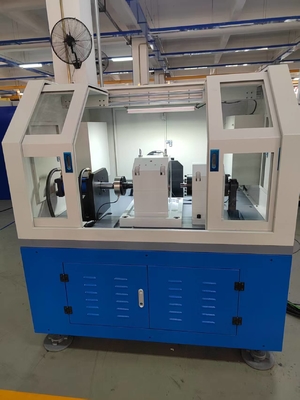

2)جسم مقعد الاختبار

الـجسم مقعد الاختبارهو الجزء الأساسي من مقعد اختبار محامل السكك الحديدية، وهيكله هو مفتاح تقنية مقعد اختبار محامل السكك الحديدية.جسم مقعد الاختباريتكون من جهاز تحميل، نظام عمود اختبار، محمل اختبار، آلية تحميل، الخ.

الشكل 2

أدوات اختبار المحامل

3)نظام القيادة

يستخدم المحرك القيادي محرك خدمة ، الذي يتبنى تحكم الحلقة المغلقة للسرعة. ينقل المحرك السرعة والدوران إلى محور الاختبار. طاقة المحرك 37 كيلوواط ،والمنحنى الخاص بالمحرك هو كما يلي.

تلبية خصائص الاختبار: نطاق سرعة تحكم المحرك 100 ± 2000 دورة في الدقيقة.

منحنى خصائص محرك الخدمة

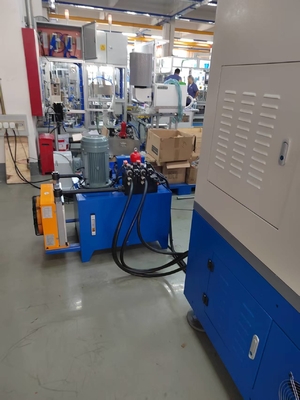

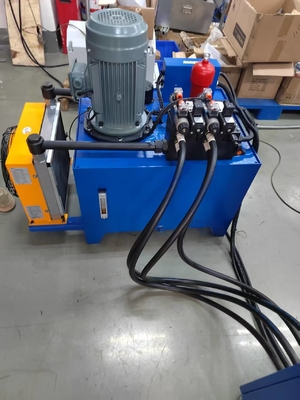

4)نظام التحميل

يعتمد نظام التحميل على وضع حلقة مغلقة للصمام الخادم الهيدروليكي. سيتم وضع نظام التحميل الهيدروليكي خارج جسم مقعد الاختبار ، وهو أمر مريح للصيانة وتبديد الحرارة.نظام الحمل الهيدروليكي هو جزء مهم من نظام الحمل الهيدروليكي الكهربائي المغلق.

5)نظام التشحيم

نظام التشحيم هو نظام التشحيم للمعدات. لتلبية متطلبات التشحيم للمعداتيجب أن يتم تجهيز نظام التشحيم بمضخات زيت إمداد وعودة.

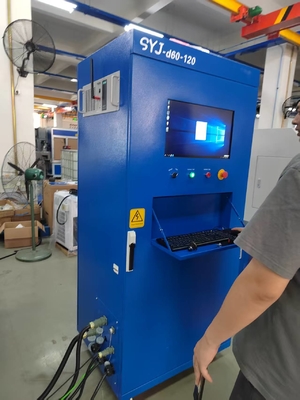

6)نظام التحكم والأجزاء الكهربائية

يتكون نظام التحكم من جهاز تحكم OMRON قابل للبرمجة، محطة تحكم قابلة للبرمجة، وحدة تحويل التردد، وأجهزة استشعار مختلفة (درجة الحرارة والسرعة والضغط،الاهتزاز) وحدات الاستحواذ، المحركات، الخ

7)نظام تبريد الهواء

مروحة التدفق المحوري تستخدم مروحة التدفق المحوري ذات الضوضاء المنخفضة للغاية التي تنتجها شركة تكساس آسيا باسيفيك جروب، المحدودة، YTCZ-6.3F، بحجم الهواء 15800 م 3 / ساعة، وسرعة الرياح 10 م / ثانية،وسرعة إمدادات الهواء المتحكم بها.

SYJ-d120-200 2000 دورة في الدقيقة المعلمات التقنية لمركب اختبار المحامل

SYJ-d120-200 2000 دورة في الدقيقة مقعد اختبار المحاملالخصائص

1) متطلبات الطاقة: مصدر الطاقة المدخل هو AC220V واحد المرحلة ثلاثي الأسلاك ± 10% 50Hz.

2) حماية التسرب: حماية التسرب من نوع التيار ، IΔn ≤ 30mA ، وقت التشغيل ≤ 0.1s ، طاقة 10A.

3) حاكم: مجهز بحاكم محرك سرعة التيار المتردد ، لتوفير طاقة قابلة للتعديل للمحرك.

4) جمع البيانات: يتم تكوين جمع البيانات لجمع البيانات التجريبية.

5) آلية التجربة: بما في ذلك قطر الاسمية لحامل التدحرج، والمساحة، ونوع حامل التدحرج، مقعد حركي لحامل التدحرج، جهاز تحميل شعاعي لحامل التدحرج، الخ.

6) أجهزة استشعار: مجهزة بأجهزة استشعار متعددة، بما في ذلك جهاز استشعار الحمل الشعاعي للدراجات المتحركة، ومستشعر الحمل الشعاعي الإجمالي، ومستشعر الحمل المحوري الإجمالي، ومستشعر الحمل المحوري للدراجات المتحركة اليسرى واليمنى، إلخ.لقياس أداء الدعامة في ظروف مختلفةالإعلانات.

SYJ-d120-200 2000 دورة في الدقيقة مقعد اختبار المحامل مجالات التطبيق

1) صناعة المحامل:تستخدم لتطوير منتجات جديدة، والتحقق من عملية الإنتاج وتفتيش جودة المصنع؛

2)صناعة السياراتاختبار المكونات الرئيسية مثل محامل محور العجلات ومحامل علبة التروس.

3)الفضاء الجوي: اختبار مكونات ظروف العمل القاسية مثل محامل المحرك ومحامل عربة الهبوط.

4)النقل بالسكك الحديدية: التحقق من أداء محامل عجلات و محامل محركات الجر للسكك الحديدية عالية السرعة والمترو.

5)آلات البناءاختبار محامل الحفر والرافعات وغيرها من المعدات

6)صناعة طاقة الرياح: اختبار محامل العمود الرئيسي ومحامل التأرجح في توربينات الرياح

7)آلات الأدوات الدقيقة: التحقق من استقرار محامل الغزل في ظل ظروف عمل عالية السرعة وعالية الدقة.
