نظام اختبار محرك الديزل الكهربائي الديناميكي SSCD315-1500-3800 بقدرة 315 كيلو واط

نظام اختبار محرك الديزل الديناميكي الكهربائي SSCD315-1500-3800 بقدرة 315 كيلو واط

1. وصف نظام اختبار محرك الديزل الديناميكي الكهربائي SSCD315-1500-3800 بقدرة 315 كيلو واط

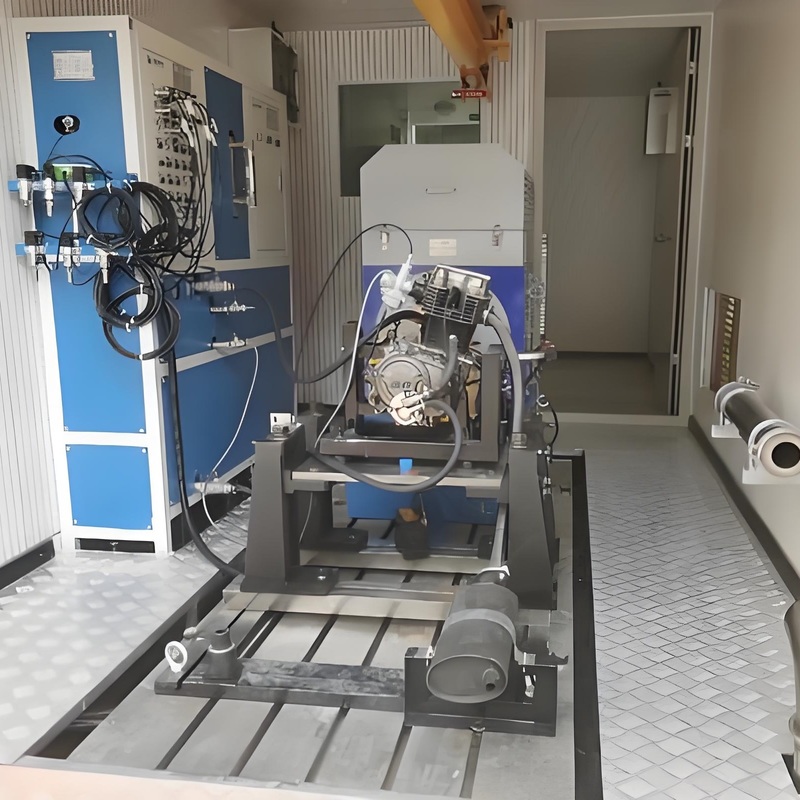

نظام اختبار محرك الديزل الديناميكي الكهربائي SSCD315-1500-3800 بقدرة 315 كيلو واط هو حل اختبار متكامل مصمم خصيصًا لاختبار أداء محركات الديزل والتحقق من الامتثال. باستخدام دينامومتر كهربائي يعمل بالتيار المتردد كوحدة الاختبار الأساسية ونظام عاكس تردد متغير نشط رباعي الأرباع مستورد كمركز تحكم له، لا يفتخر النظام فقط بقدرات التشغيل رباعية الأرباع ولكنه يغذي أيضًا الطاقة المتولدة أثناء الاختبار مرة أخرى إلى الشبكة، مما يتيح إعادة تدوير الطاقة بكفاءة. علاوة على ذلك، مع نظام القياس والتحكم XLE-1000 كوحدة التحكم الأساسية، فإنه ينفذ تلقائيًا المتطلبات التنظيمية الوطنية ودورات الاختبار المحددة من قبل العميل. كما أنه يدمج بسلاسة المعدات المساعدة الخارجية مثل عدادات استهلاك الوقود العابرة وموازين الحرارة. يجمع نظام اكتساب البيانات المصاحب معلمات تشغيل المحرك المختلفة في الوقت الفعلي، ويكمل تسجيل البيانات وتحليلها ومعالجتها وتصورها وإنشاء تقارير الاختبار تلقائيًا، مما يوفر دعمًا ذكيًا لعملية اختبار المحرك بأكملها.

2. SSCD315-1500-3800 315 كيلو واطالمعايير المرجعية لنظام اختبار محرك الديزل الديناميكي الكهربائي

1) GB17691-2018 "حدود الانبعاثات وطرق قياس الملوثات من مركبات الديزل الثقيلة": معيار وطني إلزامي تم صياغته خصيصًا لاختبار أداء انبعاثات محركات الديزل.

2) GB/T 18297-2001 "طريقة اختبار أداء محرك السيارة": معيار وطني موصى به، ينطبق على جميع أنواع محركات السيارات بما في ذلك الديزل والبنزين.

3) GB/T 17692-2003 "طريقة اختبار الطاقة الصافية لمحركات السيارات ومحركات القيادة": معيار وطني موصى به، ينطبق على جميع أنواع محركات السيارات (بما في ذلك محركات الديزل والبنزين).

3. SSCD315-1500-3800 315 كيلو واطمكونات نظام اختبار محرك الديزل الديناميكي الكهربائي

يتكون نظام اختبار محرك الديزل الديناميكي الكهربائي SSCD315-1500-3800 بقدرة 315 كيلو واط من 9 وحدات أساسية ووحدات اختيارية. وظائف وتكوينات كل وحدة على النحو التالي:

: دعم كامل العملية لاختبار طاقة محرك الديزل للمركبات التجارية يساعد على تحسين مطابقة الطاقة، وتحسين الاقتصاد في استهلاك الوقود، وضمان الامتثال لمعايير الانبعاثات الصينية VI، وتسريع تطوير وإطلاق النماذج الجديدة؛وحدة الدينامومتر الأساسية (دينامومتر كهربائي): مزودة بمحرك تيار متردد وشفة عزم دوران HBM في نهاية الإخراج، تجمع بيانات عزم دوران المحرك وتدعم تحليل أداء الطاقة؛

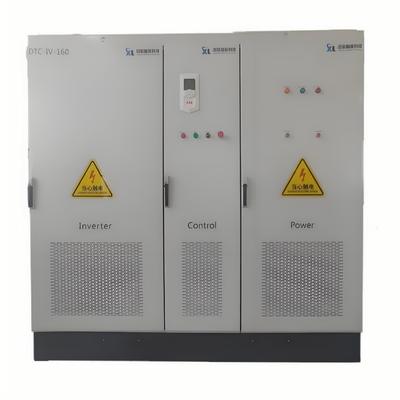

: يحاكي التغيرات المفاجئة في الحمل وظروف الحمل العالي المستمر للحفارات واللوادر للتحقق من موثوقية ومتانة محرك الديزل، مما يوفر بيانات لتحسين أداء الآلة بشكل عام؛وحدة التحكم في تحويل التردد (نظام عاكس تحويل التردد): تستخدم وحدة تحكم تحويل التردد ABB ACS880 بتقنية DTC، وتعمل مع الدينامومتر لتوفير حلول كشف وتحكم عالية الأداء ومنخفضة استهلاك الطاقة؛

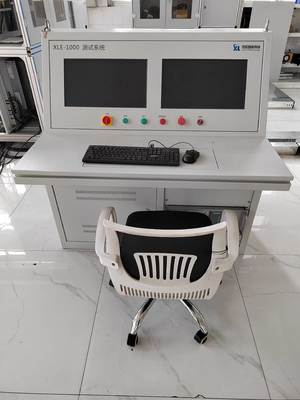

: يحاكي ظروف الحمل المتغيرة مثل تسارع السفن والإبحار لاختبار كفاءة الدفع واستهلاك الوقود والانبعاثات لمحركات الديزل البحرية، مما يوفر أساسًا لاختيار نظام الطاقة وتحسينه؛وحدة التحكم الرئيسية ومعالجة البيانات (نظام القياس والتحكم XLE1000): مزودة ببرنامج Xunlan XLE1000، وهي تدمج التحكم في الاختبار ومعالجة البيانات، وتقوم تلقائيًا بتنفيذ دورات الاختبار، وإدارة العمليات والتحكم فيها بذكاء؛

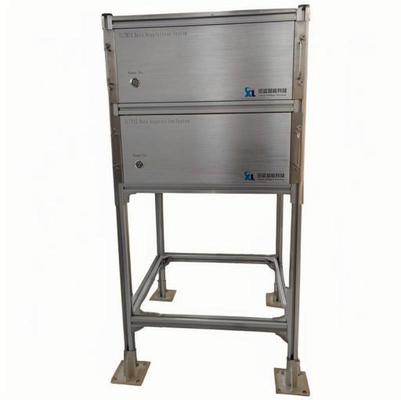

: اكتشف استقرار الجهد وتقلب التردد وقدرة إمداد الطاقة المستمر لمجموعات مولدات الديزل تحت الحمل لضمان التشغيل الموثوق به في حالات الطوارئ/الميدان وتوفير أساس قياسي لتقييم الجودة؛وحدة اكتساب المعلمات (نظام اكتساب البيانات): تحتوي على مستشعرات و وحدات درجة الحرارة/الضغط، وتجمع معلمات أسطوانة المحرك ودائرة الزيت ودائرة المياه، وتنقلها إلى XLE1000 لعرض البيانات وتخزينها وتحليلها؛

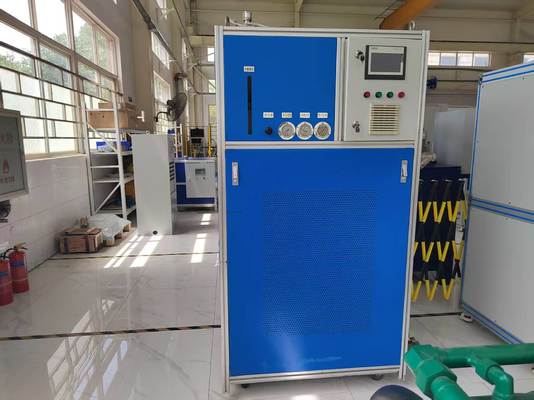

: أعد فحص محركات الديزل التي تم إصلاحها/إعادة تصنيعها، واختبر عزم الدوران والطاقة واستهلاك الوقود وما إلى ذلك، وقدم بيانات لتصنيف الجودة وتقييم الأداء، وضمان الاستخدام الآمن والموثوق به.وحدة التحكم في درجة الحرارة (جهاز درجة حرارة سائل التبريد الثابتة): هيكل حلقة مغلقة، يتحكم PLC في درجة حرارة مدخل المياه، ويدعم اتصالات RS485، ويضمن درجة حرارة بيئة الاختبار المستقرة؛

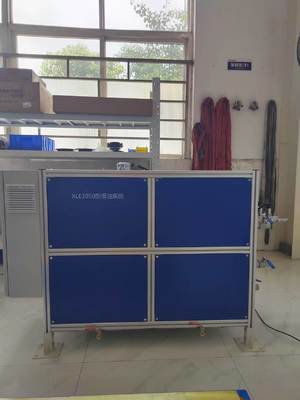

6) وحدة اختبار استهلاك الوقود (نظام عداد استهلاك الوقود العابر): يقيس استهلاك الوقود العابر/المتوسط، ويتكيف مع سيناريوهات اختبار متعددة، ويجمع البيانات تلقائيًا عبر الوصول إلى RS485 إلى نظام التحكم الرئيسي؛

7) وحدة اختبار الانبعاثات (مقياس التعتيم): اختر العلامة التجارية AVL لاختبار دخان عادم المحرك ودعم اختبار الامتثال للانبعاثات؛

8) وحدة التحكم في الخانق (الخانق الإلكتروني): خرج جهد مزدوج (0-5 فولت/0-2.5 فولت قابل للتعديل) للتحكم بدقة في فتح الخانق؛

9) وحدة اختبار ضيق الهواء (مقياس تسرب المكبس): هيكل مزدوج الخزان، تركيب متحرك/علوي، يكتشف تسرب المكبس ويقيم ضيق هواء المحرك؛

10) وحدة اختيارية (منظم حرارة المبرد الداخلي): بالنسبة للمحركات المزودة بشاحن توربيني، فإنه يتحكم بدقة في درجة حرارة المبرد الداخلي لضمان بيانات اختبار دقيقة.

4. 315 كيلو واطالمعلمات الفنية لمحرك الديزل الديناميكي الكهربائي

5. مجالات تطبيق نظام اختبار محرك الديزل الديناميكي الكهربائي1) 1)

: دعم كامل العملية لاختبار طاقة محرك الديزل للمركبات التجارية يساعد على تحسين مطابقة الطاقة، وتحسين الاقتصاد في استهلاك الوقود، وضمان الامتثال لمعايير الانبعاثات الصينية VI، وتسريع تطوير وإطلاق النماذج الجديدة؛: مزود بمستشعر عزم دوران HBM عالي الدقة بنسبة 0.05% FS، يلتقط بدقة التغييرات الطفيفة في ظروف التشغيل منخفضة السرعة وعالية عزم الدوران، ويلبي متطلبات الدقة للمعدات الثقيلة مثل المركبات التجارية وآلات البناء، مما يضمن موثوقية البيانات.2)

: يحاكي التغيرات المفاجئة في الحمل وظروف الحمل العالي المستمر للحفارات واللوادر للتحقق من موثوقية ومتانة محرك الديزل، مما يوفر بيانات لتحسين أداء الآلة بشكل عام؛: يدعم الاختبار على نطاق واسع من السرعات من 1500-3800 دورة في الدقيقة، مما يحاكي ظروف التشغيل مثل الخمول والحمل المقنن وتغيرات الحمل العابر. إنه مناسب للاختبار الديناميكي لمحركات الديزل ذات الإزاحة الكبيرة ويغطي سيناريوهات متعددة.3)

: يحاكي ظروف الحمل المتغيرة مثل تسارع السفن والإبحار لاختبار كفاءة الدفع واستهلاك الوقود والانبعاثات لمحركات الديزل البحرية، مما يوفر أساسًا لاختيار نظام الطاقة وتحسينه؛: يحقق نظام تحويل التردد ABB ACS880 وتحسين تغذية الطاقة المرتدة نقل الطاقة بكفاءة مرة أخرى إلى الشبكة، مما يقلل من استهلاك الطاقة بأكثر من 30% مقارنة بالدينامومترات التقليدية، ويقلل بشكل كبير من تكاليف الاختبار على المدى الطويل (قياسات المختبر؛ يتأثر التطبيق الفعلي بظروف التشغيل).4)

تشغيل مستقر وفعال: من خلال دمج اكتساب البيانات عالي الدقة مع نظام القياس والتحكم XLE1000، فإنه يراقب معلمات مثل درجة الحرارة والضغط وعزم الدوران في الوقت الفعلي، ويتميز بتشخيص الأعطال التلقائي (مثل حالات شذوذ المستشعر وتحذيرات الحمل الزائد)، مما يضمن التشغيل طويل الأجل عالي الحمل وتقليل وقت التوقف؛5)

: أعد فحص محركات الديزل التي تم إصلاحها/إعادة تصنيعها، واختبر عزم الدوران والطاقة واستهلاك الوقود وما إلى ذلك، وقدم بيانات لتصنيف الجودة وتقييم الأداء، وضمان الاستخدام الآمن والموثوق به.: متوافق مع GB/T 18297 و GB/T 17692 و GB17691-2018، وهو متوافق مع علامات تجارية متعددة لمحركات الديزل في الداخل والخارج، ويدعم اختبارات متعددة مثل اختبار الانبعاثات والتحقق من الموثوقية لتلبية الاحتياجات المختلفة.6.

SSCD315-1500-3800 315 كيلو واطمجالات تطبيق نظام اختبار محرك الديزل الديناميكي الكهربائي1) البحث والتطوير للمركبات التجارية الثقيلة

: دعم كامل العملية لاختبار طاقة محرك الديزل للمركبات التجارية يساعد على تحسين مطابقة الطاقة، وتحسين الاقتصاد في استهلاك الوقود، وضمان الامتثال لمعايير الانبعاثات الصينية VI، وتسريع تطوير وإطلاق النماذج الجديدة؛2) التحقق من الآلات الهندسية

: يحاكي التغيرات المفاجئة في الحمل وظروف الحمل العالي المستمر للحفارات واللوادر للتحقق من موثوقية ومتانة محرك الديزل، مما يوفر بيانات لتحسين أداء الآلة بشكل عام؛3) اختبار طاقة السفن

: يحاكي ظروف الحمل المتغيرة مثل تسارع السفن والإبحار لاختبار كفاءة الدفع واستهلاك الوقود والانبعاثات لمحركات الديزل البحرية، مما يوفر أساسًا لاختيار نظام الطاقة وتحسينه؛4) تقييم مجموعة المولدات

: اكتشف استقرار الجهد وتقلب التردد وقدرة إمداد الطاقة المستمر لمجموعات مولدات الديزل تحت الحمل لضمان التشغيل الموثوق به في حالات الطوارئ/الميدان وتوفير أساس قياسي لتقييم الجودة؛5) فحص الإصلاح وإعادة التصنيع

: أعد فحص محركات الديزل التي تم إصلاحها/إعادة تصنيعها، واختبر عزم الدوران والطاقة واستهلاك الوقود وما إلى ذلك، وقدم بيانات لتصنيف الجودة وتقييم الأداء، وضمان الاستخدام الآمن والموثوق به.7. قائمة طراز نظام اختبار محرك الديزل الديناميكي الكهربائي

الطرازالطاقة (كيلو واط)عزم الدوران (نيوتن متر)
