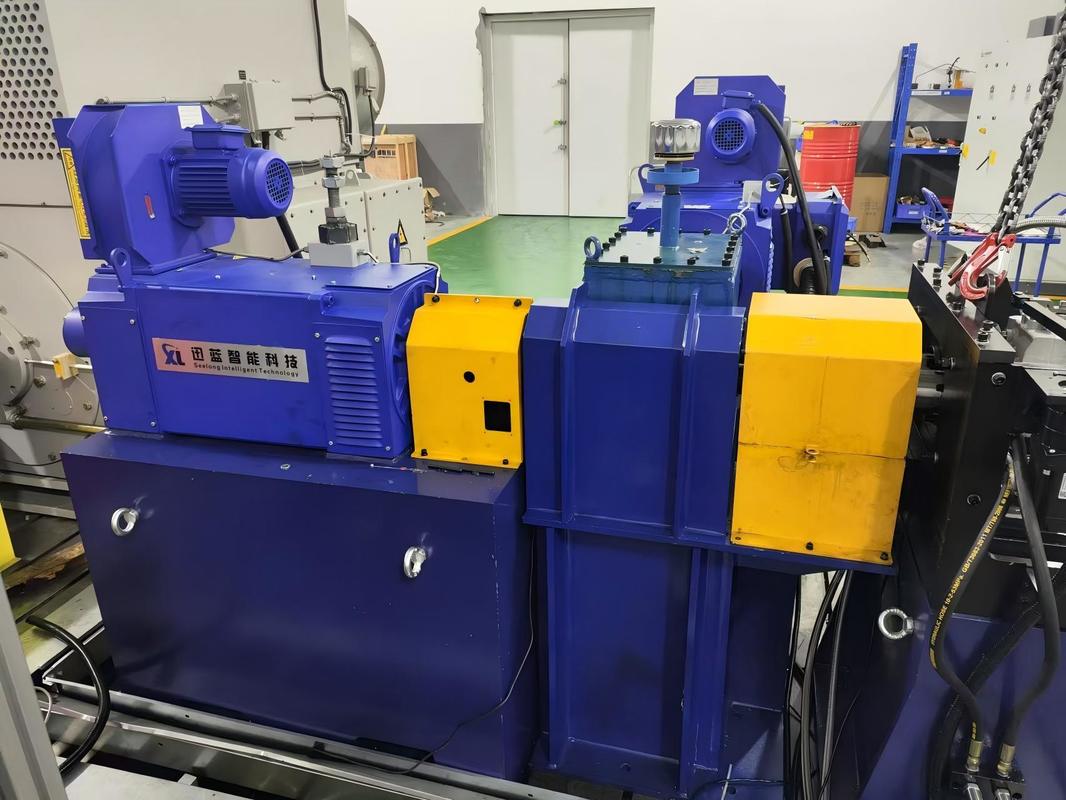

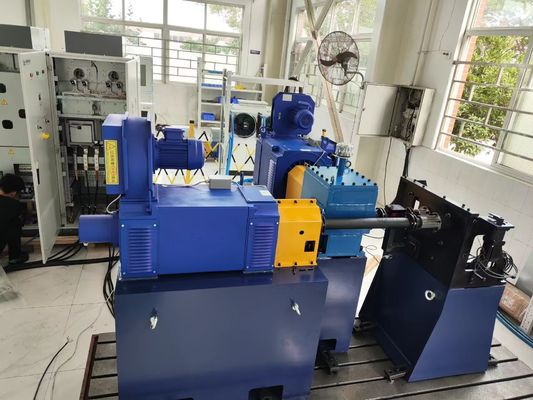

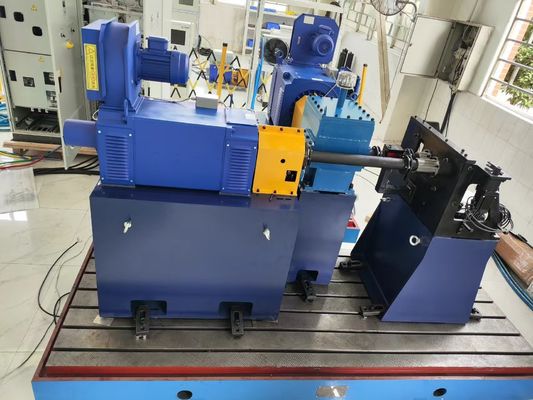

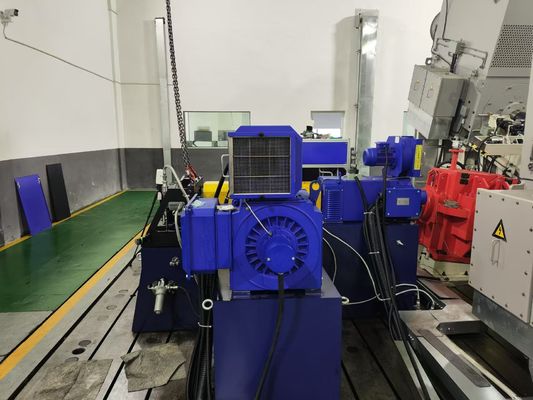

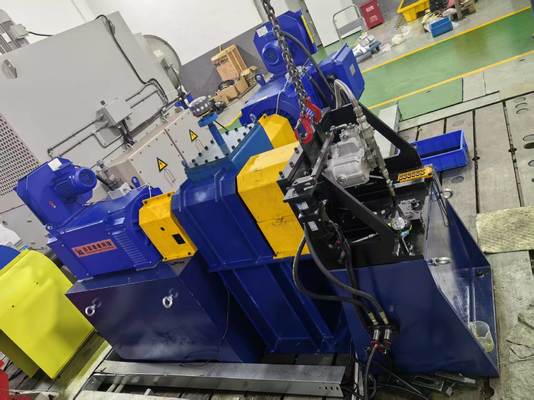

SSCH160-6000-10000 منصة اختبار دينامومتر مضخة هيدروليكية صناعية بقدرة 160 كيلو واط

SSCH160-6000-10000 منصة اختبار مقياس القدرة الهيدروليكية الصناعية 160 كيلو واط

1. نظرة عامة على نظام منصة اختبار مقياس القدرة الهيدروليكية الصناعية SSCH160-6000-10000 بقدرة 160 كيلو واط

تم تصميم منصة اختبار مقياس القدرة الهيدروليكية SSCH160-6000-10000 خصيصًا للهيدروليكيات الصناعية شديدة التحمل. وهي تدمج مقياس قدرة كهربائي عالي التحميل بقدرة 160 كيلو واط، ومضخة هيدروليكية عالية الضغط من الدرجة الصناعية، ووحدة تحميل متعددة الظروف، ونظام قياس وتحكم من الدرجة الصناعية. وهي تمكن من إجراء اختبارات أداء شاملة للمضخات الهيدروليكية الصناعية في ظل ظروف الضغط العالي (50 ميجا باسكال)، والتحميل العالي (تحميل مستمر 160 كيلو واط)، وظروف التشغيل المستقرة. يدعم النظام إعادة تدوير الطاقة الكهربائية بنسبة 85٪ + وهو مناسب لمعايرة الأداء، والتحقق من التحمل لمدة 1000 ساعة، ومحاكاة الأعطال للمضخات الهيدروليكية عالية الضغط المستخدمة في آلات التشكيل بالحقن، والآلات المعدنية، ومعدات التعدين. إنه يلبي متطلبات الاختبار عالية الموثوقية، والتحميل العالي، والدورة الطويلة لصناعة الهيدروليكيات الصناعية.

2. مكونات نظام منصة اختبار مقياس القدرة الهيدروليكية الصناعية SSCH160-6000-10000 بقدرة 160 كيلو واط

1) مضخة هيدروليكية صناعية عالية الضغط: ضغط مقنن 50 ميجا باسكال، معدل التدفق 80 لتر/دقيقة، مناسب لزيت هيدروليكي صناعي مضاد للتآكل (مثل L-HM46/68)، مع استقرار تشغيل طويل الأجل عالي الضغط، مما يوفر مصدر زيت عالي الضغط مستمر لوحدة التحميل، مما يحاكي ظروف إمداد الزيت الفعلية لآلات التشكيل بالحقن والمكابس المعدنية؛

2) وحدة خزان الوقود: حجم متوفر 200 لتر، نطاق تعديل التعزيز 0-0.3 ميجا باسكال (يتكيف مع متطلبات تنظيم ضغط المضخات الصناعية)، مجهزة بنظام ترشيح ثلاثي المراحل (دقة 10 ميكرومتر) لمنع تآكل المضخة الهيدروليكية الناتج عن تلوث الزيت وضمان نظافة الزيت واستقرار الدوران في ظل ظروف الضغط العالي؛

3) مقياس قدرة كهربائي 160 كيلو واط: توفر وحدة اختبار الطاقة الأساسية تنظيم سرعة لا متناهي من 0 إلى 10000 دورة في الدقيقة، وتدعم التشغيل الزائد بنسبة 120٪ (مدة قصيرة الأجل 10 دقائق، مناسبة لبدء وتشغيل الأحمال الصدمية للمضخة الصناعية)، وتتحكم بدقة في عزم الدوران المستقر من خلال التحميل بالقوة الكهرومغناطيسية، وتختبر كفاءة إرجاع الطاقة بنسبة ≥85٪؛

4) مستشعر عزم الدوران والسرعة: نطاق عزم الدوران 0-500 نيوتن متر، نطاق السرعة 0-10000 دورة في الدقيقة، مستوى الدقة ≤0.1٪ FS، الحصول في الوقت الفعلي على بيانات عزم الدوران والسرعة للمضخات الهيدروليكية الصناعية، والتكيف مع احتياجات الحصول على البيانات المستقرة في ظل الحمل العالي؛

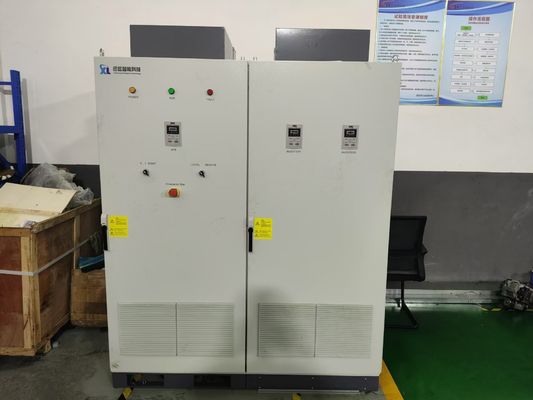

5) نظام محول التردد المتغير: يستخدم التحكم المباشر في عزم الدوران (DTC) بدقة تحكم تبلغ ±0.01 هرتز؛ يعمل في نطاق درجة حرارة تشغيل من 0 درجة مئوية إلى 45 درجة مئوية (متوافق مع تقلبات درجة الحرارة في ورش العمل الصناعية)، ولديه مستوى حماية IP54، ويعمل بكامل الحمل بنسبة 100٪ على ارتفاعات أقل من 1000 متر، ولديه مستوى ضوضاء يبلغ ≤85 ديسيبل، ويدعم بروتوكول اتصالات Modbus لشبكات LAN الصناعية؛

6) وحدة التحميل: تنقسم هذه الوحدات إلى ثلاثة أنواع من الأحمال الصناعية: ⓪ تحميل تخفيف الضغط العالي: تستخدم هذه الوحدة مجموعة صمامات تخفيف من فئة 50 ميجا باسكال لاختبار خصائص الضغط والتدفق المستقرة عالية الضغط لمضخة هيدروليكية؛ ① تحميل الاختناق النسبي: تستخدم هذه الوحدة صمامًا نسبيًا لمحاكاة تغيرات التدفق أثناء تثبيت/فتح القالب لآلة التشكيل بالحقن؛ و ② أسطوانة تحميل شديدة التحمل: تستخدم هذه الوحدة مشغلًا هيدروليكيًا من فئة 50 كيلو نيوتن لمحاكاة ظروف الخدمة الشاقة للضغط على المعدات المعدنية ورفع آلات التعدين.

7) وحدة القياس والتحكم: تدمج وحدة الحصول على البيانات متعددة القنوات (تردد أخذ العينات 300 هرتز، مناسبة للاختبار المستقر الصناعي)، وتدعم الحصول المتزامن على أكثر من 150 معلمة بما في ذلك عزم الدوران والضغط (0-60 ميجا باسكال) والتدفق (0-100 لتر/دقيقة) ودرجة حرارة الزيت، وتنشئ تلقائيًا منحنيات الكفاءة الحجمية والكفاءة الإجمالية للمضخة، بالإضافة إلى تقارير الاختبار الخاصة بالمعدات الصناعية.

8) وحدة التحكم عن بعد: تستخدم هذه الوحدة بنية ثنائية النواة DSP+FPGA، ووحدة معالجة مركزية ببنية X86 (تردد رئيسي 1.0 جيجاهرتز، ذاكرة 1 جيجابايت، قرص DOM سعة 8 جيجابايت)، ومثبت عليها مسبقًا نظام Win10 IoT Industrial Edition. وهي تدعم الالتحام بنظام MES الخاص بورشة العمل ويمكنها تحقيق التحكم المحلي/عن بعد في نطاق 500 متر، والتكيف مع احتياجات ورش العمل الصناعية غير المأهولة.



3. المعلمات الفنية لمنصة اختبار مقياس القدرة الهيدروليكية الصناعية 160 كيلو واط



المعلمات	المؤشرات الفنية	المعلمات	المؤشرات الفنية
الطاقة المقننة	160 كيلو واط	نطاق السرعة بعزم دوران ثابت	0-6000 دورة في الدقيقة
السرعة القصوى للإخراج	10000 دورة في الدقيقة	نطاق السرعة بالطاقة الثابتة	6000-10000 دورة في الدقيقة
سعة التحميل الزائد	120٪ (مدة قصيرة الأجل 10 دقائق)	عزم الدوران المقنن	255 نيوتن متر
نطاق قياس عزم الدوران	0-500 نيوتن متر (مستشعر متكيف)	كفاءة استعادة الطاقة	≥85٪ (العودة إلى الشبكة)
دقة قياس السرعة	±0.01٪ FS	طريقة التبريد	تبريد مائي قسري + دورة تبديد حرارة مستقلة
طريقة التحكم	التحكم في الحلقة المغلقة ثلاثية الحلقات لعزم الدوران/السرعة/الطاقة	مزود الطاقة للمحول	380 فولت ±10٪ ثلاثي الأطوار 50 هرتز (مطلوب محول مستقل)
دقة التحكم المستقرة	عزم الدوران ±0.2٪ FS، السرعة ±0.1 دورة في الدقيقة	نطاق طاقة المضخة الهيدروليكية القابلة للتطبيق	80-200 كيلو واط (تغطي المضخات الصناعية السائدة متوسطة وكبيرة الطاقة)



4. المعايير المرجعية لمنصة اختبار مقياس القدرة الهيدروليكية الصناعية SSCH160-6000-10000 بقدرة 160 كيلو واط



المعايير المحلية



1) GB/T 3766-2021 القواعد العامة ومتطلبات السلامة لأنظمة النقل الهيدروليكي ومكوناتها
2) GB/T 17487-2021 طرق اختبار المضخات الهيدروليكية
3) GB/T 23537-2017 مضخة المكبس الهيدروليكية (المعيار الخاص للمضخات المكبس الصناعية عالية الضغط)
4) JB/T 7039-2016 "حدود قيم الضوضاء للمضخات الهيدروليكية" (متطلبات الامتثال للضوضاء لورش العمل الصناعية)



المعايير الدولية



1) ISO 4413:2010 " طاقة السوائل الهيدروليكية - القواعد العامة ومتطلبات السلامة للأنظمة ومكوناتها"
2) ISO 10770-1:2019 "طاقة السوائل الهيدروليكية - المضخات والمحركات - الجزء 1: الضغوط الاسمية، والإزاحات الاسمية، والسرعات الاسمية" (المعيار الاسمي للمضخة الصناعية)
3) DIN 24313:2019 طاقة السوائل الهيدروليكية - طرق اختبار المضخات
4) ISO 9906:2012 "محركات الاحتراق الداخلي الترددية - الأداء" (مناسبة لاختبار أداء محرك قيادة المضخة الصناعية)



5. المزايا الأساسية لمنصة اختبار مقياس القدرة الهيدروليكية الصناعية SSCH160-6000-10000 بقدرة 160 كيلو واط



1) القدرة على الاختبار المستقر عالي التحميل: يدعم مقياس القدرة 160 كيلو واط التشغيل المستقر من 0-10000 دورة في الدقيقة، بدقة تحكم في عزم الدوران تبلغ ±0.2٪ FS. يمكنه إجراء اختبار مستقر عالي الضغط 50 ميجا باسكال للمضخات الهيدروليكية الصناعية لمدة 72 ساعة متتالية، والتكيف مع محاكاة حالة التشغيل "24 ساعة تشغيل مستمر" لمضخات آلات التشكيل بالحقن.



2) التكيف العميق مع الضغط الصناعي العالي: مضخة هيدروليكية من فئة 50 ميجا باسكال + مجموعة صمامات تخفيف الضغط العالي، تغطي متطلبات الاختبار للمضخات الغاطسة الصناعية عالية الضغط السائدة (35-70 ميجا باسكال)، يمكنها التقاط دقيق لاتجاه تدهور الكفاءة الحجمية للمضخة تحت ضغط عالٍ، مما يوفر دعمًا للبيانات لاختيار الأنظمة الهيدروليكية للمعدات الصناعية؛



3) توفير الطاقة ومزايا التكلفة: مع كفاءة إعادة الإرسال للطاقة التي تزيد عن 85٪، يستعيد النظام ما يقرب من 136 كيلو واط ساعة من الكهرباء في الساعة عند حمل كامل 160 كيلو واط، مما يوفر أكثر من 60٪ في تكاليف الطاقة السنوية مقارنة بمنصات اختبار الحمل المقاومة التقليدية. وهي مناسبة بشكل خاص لفحص الجودة المجمعة واختبار المتانة على المدى الطويل للمضخات الصناعية.



4) محاكاة ظروف العمل الصناعية المتعددة: تدعم وحدة التحميل تبديل ثلاثة أوضاع: التدفق الزائد عالي الضغط (الضغط المعدني)، والاختناق النسبي (تثبيت التشكيل بالحقن)، والتحميل شديد التحمل (رفع التعدين). يمكن إكمال اختبارات أداء المضخة في سيناريوهات صناعية مختلفة دون تغيير المعدات.



5) القدرة على التكيف مع ورشة العمل الصناعية: يتميز نظام محول التردد المتغير بحماية IP54 والتبريد المائي القسري، مما يجعله قابلاً للتكيف مع البيئات المتربة والمتغيرة لدرجة الحرارة في ورش العمل الصناعية. كما أنه يدعم تكامل بروتوكول Modbus مع نظام MES الخاص بورشة العمل، مما يتيح ربط بيانات الاختبار بنظام إدارة الإنتاج.



6) تصميم عالي الموثوقية: تتكون المكونات الأساسية لمقياس القدرة من مواد متينة من الدرجة الصناعية (مثل محامل سلسلة الخدمة الشاقة الصناعية SKF)، مع وقت صيانة سنوي يبلغ ≤30 ساعة؛ يقلل نظام ترشيح خزان الزيت ثلاثي المراحل من تآكل المضخة الهيدروليكية ويطيل عمر خدمة معدات الاختبار.



6. تطبيقات نظام مقياس القدرة الهيدروليكية الصناعية SSCH160-6000-10000 بقدرة 160 كيلو واط



1) اختبار المضخة الهيدروليكية لآلة التشكيل بالحقن شديدة التحمل: استهداف المضخات الغاطسة عالية الضغط 35-50 ميجا باسكال في آلات التشكيل بالحقن، يقيس هذا الاختبار خصائص الضغط والتدفق والكفاءة الحجمية في ظل ظروف تثبيت/حقن القالب لضمان استقرار التشكيل للمنتجات المصبوبة بالحقن.



2) التحقق من نظام الهيدروليكية للآلات المعدنية: يتكيف مع المضخات الهيدروليكية 40-60 ميجا باسكال المستخدمة في المكابس المعدنية ومطاحن الدرفلة، ويحاكي ظروف درجة الحرارة العالية والتحميل الثقيل، ويتحقق من موثوقية التشغيل على المدى الطويل وعالي الضغط للمضخة وقدرات التحذير من الأعطال؛



3) فحص جودة المضخة الهيدروليكية لآلات التعدين: توفير معايرة أداء المصنع للمضخات الرئيسية الهيدروليكية (30-50 ميجا باسكال) للحفارات واللوادر المستخدمة في التعدين، واختبار التحكم الحساس للحمل وقدرات مكافحة التلوث، وضمان توفر المعدات في بيئات التعدين القاسية؛



4) اختبار آلات سطح السفينة للسفن: بالنسبة للمضخات الهيدروليكية 30-40 ميجا باسكال المستخدمة في الرافعات والرافعات البحرية، يتم اختبار خرج عزم الدوران والكفاءة في ظل ظروف السرعة المنخفضة والتحميل الثقيل لتلبية متطلبات الموثوقية لصناعة بناء السفن؛



5) البحث والتطوير والتحسين للمضخة الهيدروليكية الصناعية: توفير البحث والتطوير والاختبار للمضخات متوسطة وكبيرة الطاقة 80-200 كيلو واط لمصنعي المضخات الهيدروليكية، وتحسين هيكل الإغلاق عالي الضغط وتصميم لوحة التوزيع للمضخة، وتعزيز القدرة التنافسية للمنتج.



7. قائمة طرازات منصة اختبار مقياس القدرة الهيدروليكية الصناعية



الطراز	التكوين الأساسي (مقياس القدرة الكهربائي)	أقصى سرعة اختبار	تكييف ضغط المضخة الهيدروليكية
SSCH11-15000-35000	11 كيلو واط، 7 نيوتن متر	35000 دورة في الدقيقة	≤30 ميجا باسكال
SSCH22-15000-30000	22 كيلو واط، 14 نيوتن متر	30000 دورة في الدقيقة	≤35 ميجا باسكال
SSCH37-15000-25000	37 كيلو واط، 24 نيوتن متر	25000 دورة في الدقيقة	≤40 ميجا باسكال
SSCH55-15000-20000	55 كيلو واط، 35 نيوتن متر	20000 دورة في الدقيقة	≤50 ميجا باسكال
SSCH80-6000-15000	80 كيلو واط، 127 نيوتن متر	15000 دورة في الدقيقة	≤40 ميجا باسكال
SSCH110-6000-12000	110 كيلو واط، 175 نيوتن متر	12000 دورة في الدقيقة	≤45 ميجا باسكال
SSCH160-6000-10000	160 كيلو واط،255نيوتن متر	10000 دورة في الدقيقة	≤50 ميجا باسكال
SSCH220-6000-8000	220 كيلو واط، 350 نيوتن متر	8000 دورة في الدقيقة	≤60 ميجا باسكال
SSCH315-3000-6000	315 كيلو واط، 501 نيوتن متر	6000 دورة في الدقيقة	≤70 ميجا باسكال
ملاحظة	دعم تخصيص الطاقة والسرعة ووحدات التحميل وفقًا لاحتياجات العملاء (مثل إضافة غرفة بيئة ذات درجة حرارة عالية ووحدة اختبار مضادة للتلوث)





: يتم ضمان المكونات الأساسية (مقياس القدرة، شفة عزم الدوران) لمدة عام واحد، ونحن نقدم دعمًا فنيًا ثنائي اللغة مدى الحياة باللغتين الصينية والإنجليزية (وقت الاستجابة ≤ 4 ساعات). يتم شحن قطع الغيار محليًا في غضون 24 ساعة وتسليمها دوليًا في غضون 7 أيام. نوفر أيضًا تدريبًا مجانيًا للمشغلين لمدة 1.5 يومًا (بما في ذلك برنامج تعليمي خاص حول اختبار المحركات متوسطة الطاقة)، وندعم التصحيح عن بعد (على جهاز كمبيوتر، بما في ذلك الإرشادات حول تكوين الحلول المعيارية).: يتم شحن النماذج القياسية في غضون 55 يومًا (دورة الإنتاج للمعدات متوسطة الطاقة أقصر من 160 كيلو واط)؛ يتم شحن النماذج المخصصة في غضون 55-110 يومًا (بما في ذلك الخدمات اللوجستية الدولية والمساعدة في التخليص الجمركي، وقائمة إعلان جمركي خاصة بالمعدات متوسطة الطاقة). تتوفر أيضًا "مجموعة التثبيت المعيارية" (مع خطوط أساسية متصلة مسبقًا، مما يقلل وقت التثبيت في الموقع إلى يومين).• خدمة ما بعد البيع



: يتم ضمان المكونات الأساسية (مقياس القدرة، شفة عزم الدوران) لمدة عام واحد، ونحن نقدم دعمًا فنيًا ثنائي اللغة مدى الحياة باللغتين الصينية والإنجليزية (وقت الاستجابة ≤ 4 ساعات). يتم شحن قطع الغيار محليًا في غضون 24 ساعة وتسليمها دوليًا في غضون 7 أيام. نوفر أيضًا تدريبًا مجانيًا للمشغلين لمدة 1.5 يومًا (بما في ذلك برنامج تعليمي خاص حول اختبار المحركات متوسطة الطاقة)، وندعم التصحيح عن بعد (على جهاز كمبيوتر، بما في ذلك الإرشادات حول تكوين الحلول المعيارية).9. الأسئلة الشائعةس: ما هو الحد الأدنى لكمية الطلب للتعاون لدينا؟
