SSCD350-1250/4500 350kW أداء المحرك نظام الدينامومتر الكهربائي

1. SSCD350-1250/4500 350kW محرك الطاقة الجديدة الدينامومتر الكهربائي

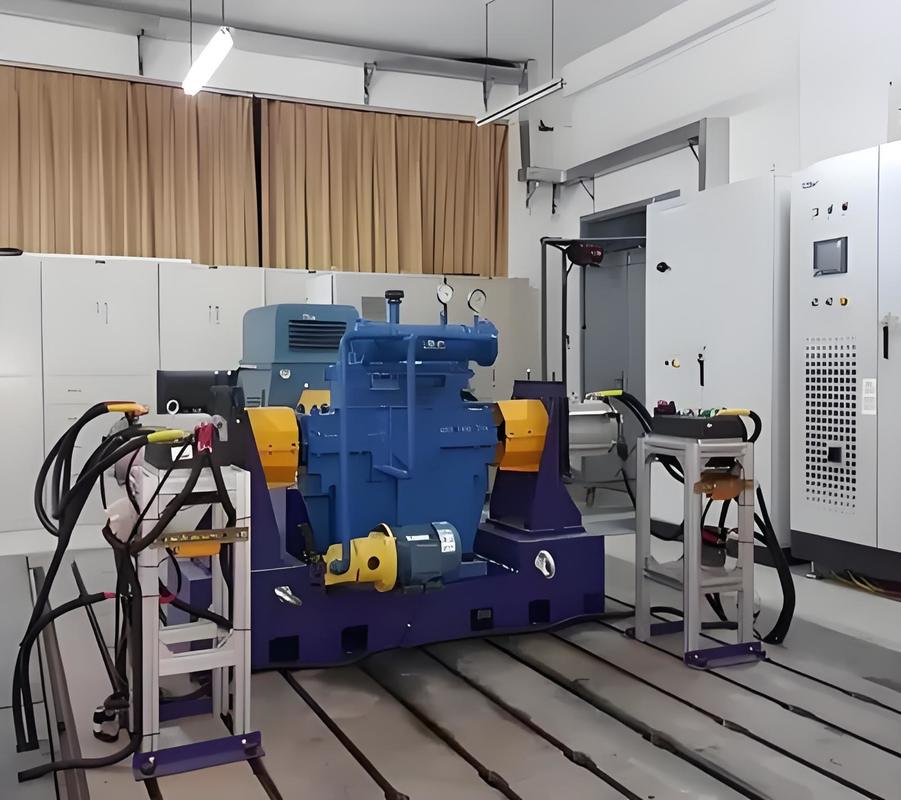

نظام بنك دينامومتر أداء المحرك SSCD350-1250/4500 350kW هو منصة اختبار شاملة عالية الأداء مصممة خصيصًا لاختبار محركات القوة المتوسطة والكبيرة.هذا النظام يدمج وحدات أساسية مثل دينامومتر، مستشعر عزم الدوران عالي الدقة، نظام قياس وتحكم ذكي، ومحاكي بطارية واسع النطاق،تغطي بشكل شامل احتياجات التحقق من أداء محركات محركات المركبات التجاريةالمحركات الصناعية المتوسطة والكبيرة والمحركات الخاصة.



اسم المكون	المواصفات الأساسية	العلامة التجارية

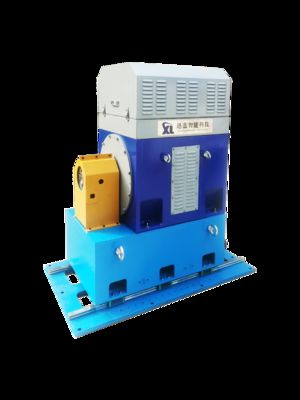

SSCD350-1250/4500 الدينامومتر الكهربائي	الطاقة: 350 كيلوواط؛ السرعة الاسمية: 1250 دورة في الدقيقة، عزم دوران اسمي: 2674Nm، السرعة القصوى: 4500 دورة في الدقيقة، سرعة الطاقة الثابتة: 1250-3750 دورة في الدقيقة، تبرد بالماء؛	سيلونغ
عجلة الدوران	عجلة الدوران: 0-3000Nm (دقة: 0.2%FS)	HBM

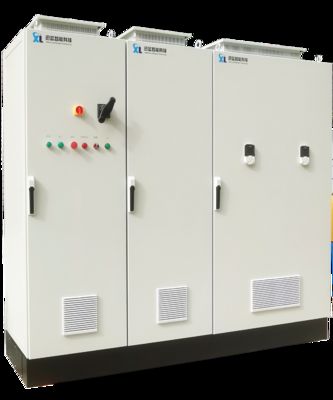

نظام عاكس التردد المتغير	الجهد الدخالي: ثلاثي المراحل AC 380V ± 10% ؛ التردد: 50-60Hz ؛ قيمة حماية التيار الزائد: 1.5 مرة من التيار الاسمي ؛ حماية متعددة ضد الإفراط في الحمل والإفراط في الجهد والإفراط في الحرارة.	ABB
نظام القياس والتحكم XLP-1000	جهاز كمبيوتر صناعي: IPC710 ، وحدة المعالجة المركزية: i7 ، ذاكرة: 32GB ، قرص صلب: 1TB ، برنامج نظام القياس والتحكم XLP-1000	سيلونغ
نظام جمع البيانات	يتضمن وحدة اكتساب الاهتزاز وحدة اكتساب درجة الحرارة ووحدة اكتساب مدخلات تناظرية ووحدة اكتساب مدخلات رقمية.	أدفانتش ADAM-4017+
تحليل الطاقة	النموذج: WT5006 الدقة الأساسية: 0.03% (0.01% من القراءة + 0.02% من النطاق) عرض النطاق الترددي: DC، 0.1Hz - 1MHz شاشة لمسة LCD 6 قنوات + MTR	سيلونغ
محول التيار	1000A، 0.05%FS
محاكي البطارية	الجهد الخارجي: 24-1200 فولت الطاقة الاسمية: 300 كيلوواط طاقة الذروة: 375 كيلوواط التيار الاسمي: 800A التيار القصوى: 1000A فولتاج الردود: 323-427 فولت محاكاة البطارية: يمكنها محاكاة سبعة أنواع من البطاريات: بطاريات الليثيوم الثلاثية، بطاريات أكسيد الليثيوم والمنجنيز، بطاريات التيتانيت الليثيوم، بطاريات أكسيد الكوبالت الليثيوم،بطاريات الليثيوم الفوسفات الحديدي، بطاريات الحمض الرصاص، والبطاريات الهيدريد النيكل المعدنية.	سيلونغ
اختياري
الارتباط	سرعة مسموح بها: 5000 دورة في الدقيقة، عزم دوران مسموح به: 3000Nm	سيلونغ

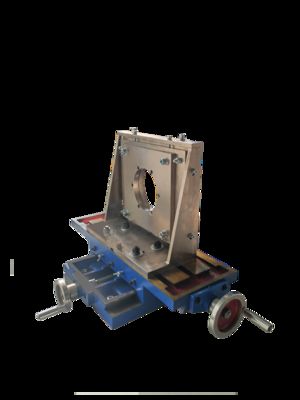

دعامة المحرك	نطاق تعديل العصا (ارتفاع مركز المحرك): 200mm-500mm	سيلونغ
صفيحة حديدية	المواد: HT300 (قوة الشد ≥ 300MPa) ؛ مضاعفات الصدمات وألواح الحديد الصلب تضمن الاستقرار أثناء الاختبار عالي السرعة.	سيلونغ
مصاصات الصدمات	أجهزة استيعاب الصدمات في الربيع ؛ تضمن أجهزة استيعاب الصدمات وألواح الحديد الصلب الاستقرار أثناء الاختبار بسرعة عالية.	سيلونغ



2SSCD350-1250/4500 350kW الدينامومتر الكهربائي المعيارات التقنية



فئات المعلمات	المؤشرات التقنية
مصنع الدينامومتر	سيلونغ
الطاقة الاسمية	350كيلوواط
عزم دوران اسمي	2674Nm
السرعة الاسمية	1250 دورة في الدقيقة
السرعة القصوى	4500 دورة في الدقيقة
نطاق سرعة عزم دوران ثابت	0-1250 دورة في الدقيقة
نطاق سرعة الطاقة الثابتة	1250-3750 دورة في الدقيقة

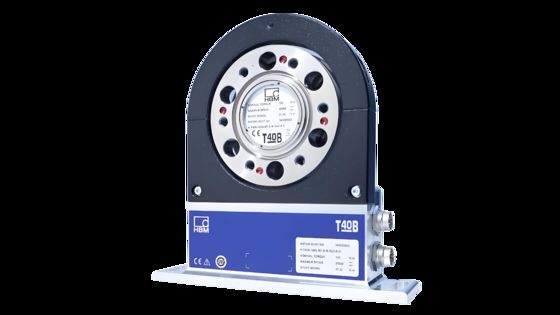

نموذج جهاز استشعار عزم الدوران	T40B
مصنع مستشعر عزم الدوران	HBM
نطاق جهاز استشعار عزم الدوران (Nm)	0-3000Nm
مستوى الدقة	0.2% FS



3. SSCD350-1250/4500 أداء المحرك 350 كيلوواط الدينامومتر الكهربائي نظام مقاعد المقاعد المزايا الأساسية



1) تغطية شاملة للأداء: دينامومتر القلب لديه قوة 350 كيلوواط ، ونطاق عزم الدوران من 0-3000Nm ، وسرعة قصوى من 4500rpm ، والتي يمكن أن تلبي احتياجات الاختبار في حالة كاملة من المحركات متوسطة والقوة العالية.نطاق الطاقة الثابتة من 1250-3750rpm مناسبة لمختلف خصائص تشغيل المحرك.



2) دقة قياس ممتازة: فلنج عزم HBM لديه دقة 0.2% FS، ومحلل الطاقة Seelong لديه دقة أساسية 0.03%.يضمن اكتساب دقيق للبيانات الرئيسية مثل عزم الدوران، والقوة، ودرجة الحرارة.



3) التوافق القوي للنظام: يُدعم محاكي البطارية سبعة طرازات من البطاريات الشائعة، بجهد خروجي 24-1200 فولت وتيار ذروة 1000 أ، ويتم تكييفها مع متطلبات إمدادات الطاقة لأنواع مختلفة من المحركات.نظام تحويل التردد ABB متوافق مع الجهد الدخالي الواسع 380V ± 10٪ وله استقرار متميز.



4) تكوين كامل ومرن: يغطي الوحدات الأساسية مثل القياس والتحكم، واستحواذ البيانات، وتحليل الطاقة. المكونات الاختيارية مثل القابضات وأقواس المحركات متوفرة.العصا لديها نطاق ضبط من 200mm-500mm للتكيف مع متطلبات تركيب مختلفةيضمن الجمع بين صفيحة الحديد الزهري ومدفئ الصدمات الرباعي استقرار الاختبار.



4. SSCD350-1250/4500 350kW أداء المحرك محرك الدينامومتر الكهربائي نظام المقاعد التطبيقات



1) قطاع السيارات ذات الطاقة الجديدة: مناسبة لاختبار أداء محركات القيادة (بما في ذلك سيارات الركاب والمركبات التجارية) للسيارات ذات الطاقة الجديدة، بما في ذلك القوة والقومة والكفاءة والمتانة.لتلبية الاحتياجات المتطابقة للبطاريات الرئيسية مثل الليثيوم الثلاثي وفوسفات الليثيوم الحديدي.



2) مجال المحرك الصناعي: يمكننا إجراء اختبارات المصنع واختبار النوع على المحركات غير المتزامنة الصناعية والمحركات المتزامنة من 350 كيلوواط وأقل ،التي تغطي التحقق من أداء المحركات الداعمة مثل مضخات المياه، المروحة، والضاغطات.



3) حقل محرك خاص: مصمم لاختبار متخصص للمحركات الخاصة المتوسطة والعالية الطاقة المستخدمة في الآلات الهندسية والسفن والنقل السكك الحديدية والسيناريوهات الأخرىتلبية متطلبات الاختبار للدوران العكسي العالي ومجموعة سرعات واسعة.



4) مؤسسات البحث والتطوير والاختبار: توفير منصات أبحاث وتطوير أداء السيارات واختبار الامتثال للمعايير للجامعات ومعاهد البحوث ومؤسسات الاختبار الخارجية.ودعم تنفيذ حلول الاختبار المخصصة.



5. SSCD350-1250 /4500 أداء المحرك 350kW المعايير المرجعية لنظام مقاعد الدينامومتر الكهربائي



1) المعايير الوطنية:



GB/T 18488.1-20 24 "أنظمة محركات الدفع للسيارات الكهربائية - الجزء 1: الشروط التقنية"

GB/T 18488.2-20 24 "أنظمة محركات الدفع للسيارات الكهربائية - الجزء 2: أساليب الاختبار"

-GB 755-2019 "تقييمات وأداء الآلات الكهربائية الدوارة"

ج.ب./ت 10634-20 23 "الدينامومتر الكهربائي".



2) المعايير الدولية:



✅ISO 15084-1:2017 المركبات الطرقية - أنظمة القيادة الكهربائية - الجزء 1: واجهات الطاقة؛

إصدارات الـ IEC 60034-1:2017 الآلات الكهربائية الدوارة - الجزء 1: التصنيفات والأداء.



3) ذات الصلة بالصناعة: المكونات مثل محاكاة البطارية ومحللات الطاقة تتوافق مع معايير الصناعة الخاصة بهم للدقة والسلامة (على سبيل المثال ، مستشعر عزم الدوران HBM T40B يتوافق مع ISO 16613:معيار المعايرة لعام 2013، ونظام تحويل تردد ABB يتوافق مع معيار السلامة IEC 61800-5-1).



6قائمة النماذج لنظام مقاعد اختبار الدينامومتر



النموذج	الطاقة (كيلوواط)	عزم الدوران (Nm)	السرعة الاسمية (rpm)	السرعة القصوى (د / دقيقة)	دقة قياس عزم الدوران
SSCD15-1000/4500	15	143	1000	4000	0.2% FS
SSCD30-1000/4500	30	286	1000	4000	0.2% FS
SSCD45-1000/4000	45	430	1000	4000	0.2% FS
SSCD60-1000/4000	60	573	1000	4000	0.2% FS
SSCD75-1000/4000	75	716	1000	4000	0.2% FS
SSCD90-1000/3500	90	859	1000	3500	0.2% FS
SSCD110-1000/3500	110	1050	1000	3500	0.2% FS
SSCD160-1000/3500	160	1528	1000	3500	0.2% FS
SSCD200-1000/3300	200	1910	1000	3300	0.2% FS
SSCD250-1000/3300	250	2387	1000	3300	0.2% FS
SSCD300-1000/3300	300	2865	1000	3300	0.2% FS
SSCD30-1500/5000	30	191	1500	5000	0.2% FS
SSCD45-1500/5000	45	286	1500	5000	0.2% FS
SSCD60-1500/5000	60	382	1500	5000	0.2% FS
SSCD90-1500/5000	90	573	1500	5000	0.2% FS
SSCD132-1500/4500	132	840	1500	4500	0.2% FS
SSCD160-1500/4500	160	1019	1500	4500	0.2% FS
SSCD200-1500/4000	200	1273	1500	4000	0.2% FS
SSCD250-1500/4000	250	1592	1500	4000	0.2% FS
SSCD300-1500/3800	300	1910	1500	3800	0.2% FS
SSCD350-1250/4500	350	2674	1250	4500	0.2% FS
SSCD400-1500/3800	400	2546	1500	3800	0.2% FS
SSCD500-1500/3800	500	3183	1500	3800	0.2% FS
الطاقة، نطاق السرعةأويمكن تخصيص عدد وحدات الاستحواذأمطلوب



7خدمة التسليم وبعد البيع



التسليم:يتم شحن النماذج القياسية في 90 يومًا ؛ يتم شحن النماذج المخصصة في 90-180 يومًا (بما في ذلك الخدمات اللوجستية الدولية ومساعدة التخليص الجمركي).



خدمة ما بعد البيع:ضمان لمدة سنة واحدة على المكونات الأساسية (الدينامومتر ، فلانج عزم الدوران) ، الدعم الفني ثنائي اللغة (الصينية والإنجليزية) مدى الحياة (وقت الاستجابة ≤ 4 ساعات) ؛يتم شحن قطع الغيار محلياً خلال 24 ساعة وتسليمها دولياً خلال 7 أيام· 1.5 أيام من تدريب التشغيل المجانية ؛ دعم التحديث عن بعد (مستندة إلى الكمبيوتر ، بما في ذلك توجيهات تكوين الحلول الوحيدة).

8أسئلة شائعة

س: ما هو الحد الأدنى لكمية الطلب للتعاون بيننا؟

ج: نحن ندعم الطلبات الصغيرة من 1 قطعة لمنتجات المخزون.

س: كيف يمكنني معرفة المزيد عن المنتجات؟

ج: الرجاء ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني.

س: ما هو مدة الدفع؟

ج: عادة ما يكون الودائع 40٪ T / T، ودفع كامل قبل الشحن.

س: ما هو وقت التوصيل لطلباتي؟

ج: دورة إنتاج الدينامومترات هي 6-8 أسابيع، دورة إنتاج أجهزة الاستشعار هي 2-3 أسابيع، المنتجات الأخرى يرجى الاتصال بنا.

س: كيف نحصل على الحل الكلي لمركز الاختبار؟

ج: اترك لنا بريدك الإلكتروني، سيقوم طاقمنا الفني بالتواصل معك حول الخطة التفصيلية.

س: هل يمكن أن آتي لزيارة مصنعكم؟

ج: بالتأكيد، أنت مرحب بك دائماً للزيارة.
