تفاصيل المنتج:
|
| الشهادات: | سي، إسو 9001، إسو 45001، إسو 14001 | نطاق عزم الدوران الثابت: | 0-1000دورة في الدقيقة |
|---|---|---|---|
| نطاق الطاقة المستمر: | 1000-3000 دورة في الدقيقة | ضمان: | 1 سنة |
| أقصى سرعة العمل: | 3300 دورة في الدقيقة | عزم الدوران: | 1910 نيوتن متر |
| القوة المقدرة: | 200 كيلو وات | نطاق القياس: | 0-1000 نيوتن متر |
| وزن: | 1700 كجم | الجهد المقنن: | 380 فولت |
| يكتب: | مقياس القوة الكهربائية | ||
| إبراز: | منصة اختبار دينامومتر محرك بقدرة 200 كيلو واط,نظام اختبار أداء المحرك الكهربائي,دينامومتر محرك بجهد 3300 فولت مع ضمان,electric motor performance test system,3300V motor dynamometer with warranty |
||

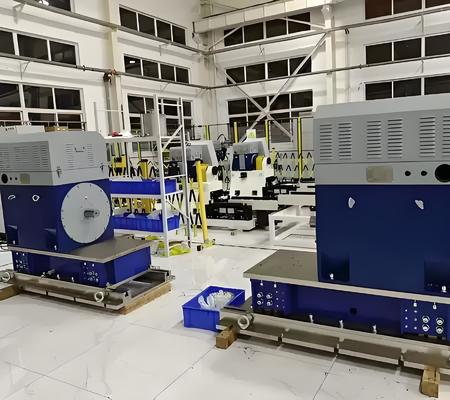

نظام بنك اختبار الدينامومتر أداء المحرك SSCD200-1000/3300 200kW هو منصة اختبار شاملة عالية الأداء مصممة خصيصًا لاختبار محركات القوة المتوسطة والكبيرة.هذا النظام يدمج وحدات أساسية مثل دينامومتر، مستشعر عزم الدوران عالي الدقة، نظام قياس وتحكم ذكي، ومحاكي بطارية واسع النطاق،تغطي بشكل شامل احتياجات التحقق من أداء محركات محركات المركبات التجاريةالمحركات الصناعية المتوسطة والكبيرة والمحركات الخاصة.
| اسم المكون | المواصفات الأساسية | العلامة التجارية |

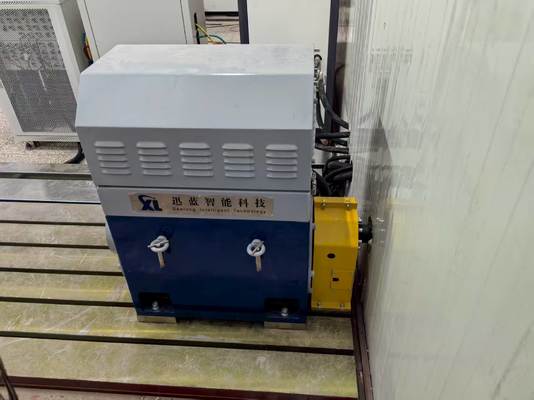

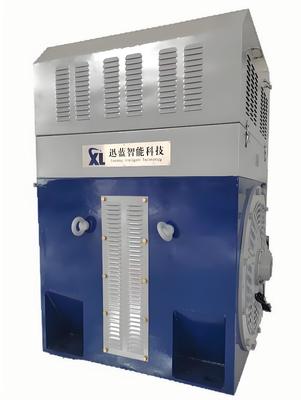

| SSCD200-1000/3300 الدينامومتر الكهربائي | الطاقة: 200 كيلوواط؛ السرعة الاسمية: 1000 دورة في الدقيقة؛ عزم الدوران الاسمية: 1910Nm (صيغة الحساب: 9550 × 200/1000) ؛ السرعة القصوى: 3300 دورة في الدقيقة؛ سرعة الطاقة الثابتة: 1000-3000 دورة في الدقيقة؛ تبريد الماء. | سيلونغ |
| عجلة الدوران | نطاق القياس: 0-2000Nm؛ دقة القياس: 0.2% FS (متوافقة مع معيار المعايرة ISO 16613:2013). | HBM |
| نظام عاكس التردد المتغير | الجهد الدخالي: ثلاثي المراحل AC 380V ± 10% ؛ تردد التشغيل: 50-60Hz ؛ قيمة حماية من التيار الزائد: 1.5 مرة من التيار الاسمي ؛ مجهزة بحماية متعددة ضد الإفراط في الحمل ، الإفراط في الجهد ،والإفراط في الحرارة. | ABB |

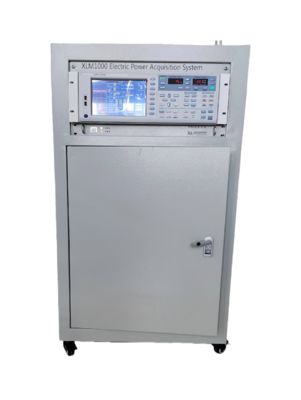

| نظام القياس والتحكم XLP-1000 | جهاز كمبيوتر صناعي: IPC710 ؛ وحدة المعالجة المركزية: Intel Core I7 ؛ ذاكرة: 32GB DDR4 ؛ قرص صلب: 1TB SSD ؛ برنامج نظام قياس ومراقبة XLP-1000 مثبت مسبقًا (يدعم اكتساب البيانات في الوقت الحقيقي ، وتحليل المنحنى ،وتوليد التقارير). | سيلونغ |
| وحدة جمع البيانات | وهي مناسبة لاختبار محركات القوة المتوسطة والعالية وتدعم اكتساب معايير متعددة في وقت واحد مثل عزم الدوران والسرعة والجهد والتيار والحرارة والاهتزاز. | سيلونغ |
| نظام جمع البيانات | يتضمن وحدة اكتساب الاهتزازات (معدل أخذ العينات ≤ 1kHz) ووحدة اكتساب درجة الحرارة (منطقة القياس -40 ~ 150 °C) ووحدة اكتساب مدخلات تناظرية (دقة 16 بت)ووحدة اكتساب رقمية (8 مدخلات/مخرجات). | أدفانتش ADAM-4017+ |

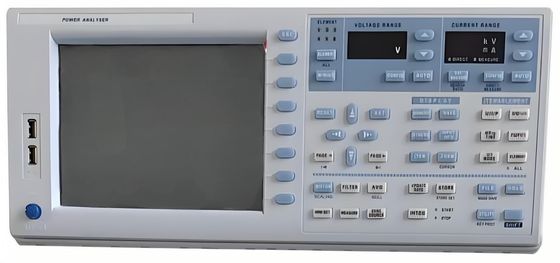

| تحليل الطاقة | النموذج: WT5006؛ الدقة الأساسية: 0.03% (0.01% من القراءة + 0.02% من النطاق) ؛ عرض النطاق الترددي: DC، 0.1Hz-1MHz؛ الشاشة: شاشة LCD تعمل باللمس 7 بوصات؛ القنوات: 6 قنوات + MTR (قناة محددة للمحرك) | سيلونغ |
| محول التيار | نطاق القياس: 0-500A؛ دقة القياس: 0.05٪ FS؛ خطية: ≤0.02٪ FS | - |

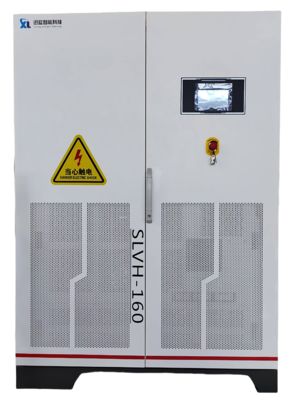

| محاكي البطارية | الجهد الخارجي: 24-1200 فولت ؛ الطاقة الاسمية: 220 كيلوواط ؛ الطاقة القصوى: 275 كيلوواط ؛ التيار الاسمية: 550A ؛ التيار القصوى: 687.5A ؛ نماذج البطارية المدعومة: بطارية الليثيوم الثالثة ، أكسيد الليثيوم المنغنيز ،تيتانات الليثيوم، أكسيد الكوبالت الليثيوم، فوسفات الحديد الليثيوم، بطارية الحمض الرصاص، والبطارية هيدريد المعدن النيكل (7 أنواع). | سيلونغ |
| اختياري - الارتباط | السرعة المسموح بها: 5000 دورة في الدقيقة؛ عزم الدوران المسموح به: 2000Nm؛ المواد: 45 # الفولاذ (المحكمة السطح). | سيلونغ |
| اختياري - دعامة المحرك | نطاق ضبط (ارتفاع مركز المحرك): 200mm-500mm ؛ قدرة الحمل: ≤500kg ؛ طريقة ضبط: ضبط المسمار يدويًا | سيلونغ |
| اختياري - صفيحة حديد الصب | المواد: HT300 (قوة الشد ≥300MPa) ؛ السطح: ≤0.05mm/m؛ خشونة السطح: Ra≤1.6μm ؛ مضاعفات الصدمات والألواح الصلبة تضمن الاستقرار أثناء الاختبار عالي السرعة. | سيلونغ |
| اختياري - مدعمات الصدمات | النوع: مغلق الصدمات بالربيع؛ الحمل الاسمي: 100-300kg/وحدة؛ معامل التخفيف: 0.2-0.3؛ تردد الاهتزاز المطبق: 5-10 هرتز ؛ مغلق الصدمات واللوحة الحديدية تضمن الاستقرار أثناء الاختبار عالي السرعة. | سيلونغ |
| فئات المعلمات | المؤشرات التقنية |
| مصنع الدينامومتر | سيلونغ |
| الطاقة الاسمية | 200 كيلوواط |
| عزم دوران اسمي | 1910Nm |
| السرعة الاسمية | 1000 دورة في الدقيقة |
| السرعة القصوى | 3300دورة في الدقيقة |
| نطاق سرعة عزم دوران ثابت | 0-1000دورة في الدقيقة |
| نطاق سرعة الطاقة الثابتة | 1000-3000دورة في الدقيقة |
| نموذج جهاز استشعار عزم الدوران | T40B |
| مصنع مستشعر عزم الدوران | HBM |
| نطاق جهاز استشعار عزم الدوران | 0-2000Nm |
| فئة الدقة (قياس عزم الدوران) | 0.2% FS |
| دقة قياس الطاقة | 0.03% (0.01% من القراءة + 0.02% من النطاق) |
| تواتر جمع البيانات | ≤1kHz |
| طريقة التبريد (دينامومتر) | تبريد المياه (درجة حرارة المياه الداخلية ≤35 درجة مئوية، ضغط المياه 0.2-0.4MPa) |
مع طاقة مقياسية تبلغ 200 كيلوواط ومجموعة من عزم الدوران من 0-1910Nm، وسرعة قصوى تبلغ 3300 دورة في الدقيقة، تغطي احتياجات الاختبار في حالة كاملة للمحركات ذات الطاقة المتوسطة والكبيرة.نطاق الطاقة الثابتة من 1000-3000rpm يطابق بدقة خصائص تشغيل محركات محركات المركبات التجارية والمحركات الصناعية المتوسطة والكبيرةلتجنب النقاط العمياء
مجهزة بشريط عزم الدوران عالي الدقة HBM 0.2% FS ، جنبا إلى جنب مع محلل الطاقة Seelong WT5006 (0.03% دقة أساسية) ونظام جمع البيانات متعدد القنوات من Advantech ،يحقق اكتساب متزامن ودقيق للمعلمات الرئيسية مثل عزم الدوران، الطاقة، درجة الحرارة، والاهتزاز، مع خطأ البيانات ≤0.5٪، تلبية المتطلبات الصارمة لدقة الاختبار في المعيار الوطني GB / T 18488-2024.
يُدعم جهاز محاكاة البطارية جهد خروجي واسع من 24-1200 فولت، ويتكيف مع متطلبات إمدادات الطاقة للمحركات المتوسطة والعالية الطاقة من 48 فولت من الجهد المنخفض إلى 800 فولت من الجهد العالي.نظام تحويل التردد ABB متوافق مع الجهد المدخل العريض 380V ± 10%، والحفاظ على التشغيل المستقر حتى في سيناريوهات تقلبات الجهد ، ويمكن أن تتكيف مع بيئات شبكة الكهرباء الإقليمية المختلفة.
يتضمن النظام وحدات أساسية مثل القياس والتحكم واستحواذ البيانات وتحليل الطاقة. ويمكن الجمع بين المكونات الاختيارية مثل القابضات وأقواس المحرك حسب الحاجة.عقدة المحرك لديها نطاق ضبط من 200-500mm لاستيعاب المحركات من مواصفات مختلفةيقلل مزيج من صفيحة الحديد الصلب HT300 ومدفئ الصدمات بالربيع بشكل فعال من تدخلات الاهتزاز أثناء الاختبار ويضمن تشغيل مستقر للمعدات على المدى الطويل.
1)قطاع السيارات ذات الطاقة الجديدة
وهي مناسبة لاختبار الطاقة والقومة والكفاءة والمتانة لمحركات المحركات للسيارات التجارية للطاقة الجديدة (شاحنات خفيفة وشاحنات متوسطة) ومركبات الركاب الهجينة.يمكن أن تكون مطابقة مع 800 فولت محركات منصة عالية الجهد وتلبي متطلبات الاختبار لسرعة زائدة، زيادة في الحمل والتكيف مع البيئة في درجات الحرارة العالية والمنخفضة في GB/T 18488-2024.
2)الحقل الحركي الصناعي
يتم إجراء اختبار المصنع واختبار النوع على المحركات الصناعية المتوسطة والكبيرة من 200 كيلوواط وأقل (مثل محركات مضخات المياه المتوسطة والكبيرة والمروحة والمضغوطات).هذا يمكن أن يتحقق من مؤشرات الأداء الرئيسية مثل تصنيف كفاءة طاقة المحرك (متوافق مع GB 18489-2023)، خصائص ارتفاع درجة الحرارة، وخصائص الحمل.
3)حقل محرك خاص
وهي مناسبة لاختبار متخصص للمحركات الخاصة مثل آلات البناء الصغيرة والمتوسطة الحجم (المحمولات والحفارات) ، والآلات المساعدة البحرية ، والمحركات المساعدة للنقل السكك الحديدية ،تلبية متطلبات التحقق من الأداء في سيناريوهات عزم الدوران العالي (≤1910Nm) والسرعة المتوسطة إلى العالية (≤3300rpm).
4)مؤسسات البحث والتجارب
نحن نقدم منصة اختبار لمحركات القوة المتوسطة والعالية للجامعات والمؤسسات البحثية، ومنظمات اختبار الطرف الثالث،دعم حلول الاختبار المخصصة (مثل اختبارات شيخوخة المحركات واختبارات محاكاة الأخطاء) للمساعدة في تحسين أداء المحرك والتحقق من الامتثال للمعايير.
المعايير الوطنية
المعايير الدولية
المعايير المتعلقة بالصناعة
| النموذج | الطاقة (كيلوواط) | عزم الدوران (Nm) | السرعة الاسمية (rpm) | السرعة القصوى (د / دقيقة) | دقة قياس عزم الدوران |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.2% FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.2% FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.2% FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.2% FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.2% FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.2% FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.2% FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.2% FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.2% FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.2% FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.2% FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.2% FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.2% FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.2% FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.2% FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.2% FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.2% FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.2% FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.2% FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.2% FS |
| SSCD350-1250/4500 | 350 | 2674 | 1250 | 4500 | 0.2% FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.2% FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.2% FS |
| الطاقة، نطاق السرعةأويمكن تخصيص عدد وحدات الاستحواذأمطلوب | |||||
