تفاصيل المنتج:
|
| الشهادات: | سي، إسو 9001، إسو 45001، إسو 14001 | نطاق عزم الدوران الثابت: | 0-4000 دورة في الدقيقة |
|---|---|---|---|
| نطاق الطاقة المستمر: | 4000-15000 دورة في الدقيقة | ضمان: | 1 سنة |
| أقصى سرعة العمل: | 15000 دورة في الدقيقة | عزم الدوران: | 179 نيوتن متر |
| القوة المقدرة: | 75 كيلو واط | نطاق القياس: | 0-500 نيوتن متر |
| وزن: | 1200 كجم | الجهد المقنن: | 380 فولت |
| يكتب: | مقياس القوة الكهربائية | ||
| إبراز: | مقعد اختبار مركبات الطاقة الجديدة 75 كيلوواط,نظام محرك دينامومتر عالية السرعة,مقعد اختبار الأداء مع ضمان,high speed dynamometer powertrain system,performance test bench with warranty |
||

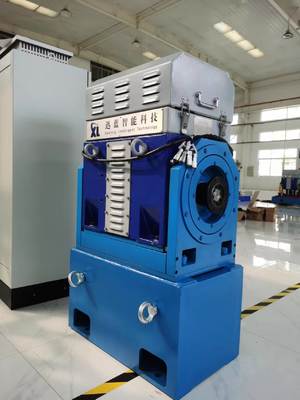

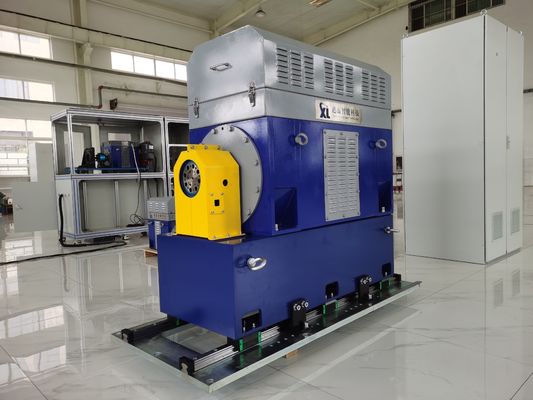

SSCH75-4000/15000 75kW مركبة الطاقة الجديدة نظام محرك القوة اختبار الأداء
1.SSCH75-4000/15000 75كيلوواطمركبة طاقة جديدةنظام القوة النظاممقعد اختبار الأداءوصف المكون
The SSCH75-4000/15000 75kW New Energy Vehicle Powertrain System Performance Test Bench is a high-performance testing device specifically designed for testing drive motors and powertrain systems in commercial vehiclesيحتوي هذا المقعد على تصميم وحداتي، يدمج دينامومتر كهربائي، شراع عزم الدوران، نظام تحويل التردد ووحدة قياس وتحكم ذكية،تمكين تقييم شامل للأداء، وكفاءة وموثوقية محركات الدفع، وأنظمة محركات الدفع، وأنظمة البطارية.
| اسم المكون | المواصفات الأساسية | العلامة التجارية |
| الدينامومتر الكهربائي SSCH75-4000/15000 | الطاقة الاسمية: 75kW، السرعة الاسمية: 4000rpm، عزم الدوران الاسمية: 179Nm، السرعة القصوى: 15000rpm، تبريد الماء | سيلونغ |
| عجلة الدوران | علامة HBM ، نطاق القياس 0-500Nm ، دقة ± 0.05٪ FS ، سرعة مسموح بها 20000r / min | HBM |
| نظام عاكس التردد المتغير | العلامة التجارية ABB ، فولتاج المدخل ثلاثي المراحل AC 380V ± 10٪ ، مع حماية متعددة ضد الإفراط في الحمل ، والإفراط في الجهد ، والإفراط في الحرارة. | ABB |
| نظام القياس والتحكم XLM-1000 | جهاز كمبيوتر صناعي: IPC710 ؛ وحدة المعالجة المركزية: Intel Core I7 ؛ ذاكرة: 32GB DDR4 ؛ قرص صلب: 1TB SSD ؛ برنامج نظام قياس ومراقبة XL M-1000 مثبت مسبقًا (يدعم اكتساب البيانات في الوقت الحقيقي ، وتحليل المنحنى),وتوليد التقارير). | سيلونغ |
| نظام جمع البيانات | يتضمن جهاز استشعار درجة الحرارة (PT100) ، جهاز استشعار اهتزاز ، ووحدة اكتساب درجة الحرارة ، ووحدة مدخلات تناظرية ، ووحدة مخرجات رقمية. | أدفانتش ADAM-4017+ |
| تحليل الطاقة | النموذج: PW4001-05؛ دقة القياس: 0.03٪؛ الشاشة: شاشة LCD تعمل باللمس 7 بوصة؛ القنوات: 4 قنوات ؛ محول التيار: CTD500A ، دقة 0.03٪ | سيلونغ |
| محاكي البطارية | الطاقة الاسمية 150kW، نطاق الجهد 12-1200V، التيار 500A | سيلونغ |
| نظام التحكم في درجة الحرارة | نطاق التحكم في درجة الحرارة: درجة حرارة المحيط - 110 درجة مئوية، معدل التدفق: 50 لتر/دقيقة | سيلونغ |
| مروحة التدفق المحوري | 2.2kW، حجم الهواء 4000m3/h | سيلونغ |
| اختياري - الارتباط | عزم دوران مسموح به: 575Nm؛ سرعة مسموح بها: 18000 دورة/دقيقة | سيلونغ |
| اختياري - دعامة المحرك | دعامة محرك غير قياسية حسب الطلب على شكل حرف L، سمك الحائط > 50 مم | سيلونغ |
| اختياري - صفيحة حديد الصب | المواد: HT300 (قوة الشد ≥300MPa) ؛ السطح: ≤0.05mm/m؛ خشونة السطح: Ra≤1.6μm ؛ مضاعفات الصدمات والألواح الصلبة تضمن الاستقرار أثناء الاختبار عالي السرعة. | سيلونغ |
| اختياري - مدعمات الصدمات | النوع: مغلق الصدمات بالربيع؛ الحمل الاسمي: 100-300kg/وحدة؛ معامل التخفيف: 0.2-0.3؛ تردد الاهتزاز المطبق: 5-10 هرتز ؛ مغلق الصدمات واللوحة الحديدية تضمن الاستقرار أثناء الاختبار عالي السرعة. | سيلونغ |
- نعم
2.SSCH75-4000/15000 Eالكهربائيةدمقياس ثقل التقنية(ب)أرامترات
| المعلمات | المواصفات |
| النموذج | الـ SSCH75-4000/15000 |
| الطاقة الاسمية | 75كيلوواط |
| السرعة الاسمية | 4000 دورة في الدقيقة |
| عزم دوران اسمي | 179Nm |
| السرعة القصوى | 15000دورة في الدقيقة |
| طريقة التبريد | تبريد المياه |
| لحظة عجز | 0.45 كجم م2 |
| مستوى الحماية | IP54 |
| قدرة الحمل الزائد | 150% من الطاقة المسجلة |
| دقة قياس عزم الدوران | ± 0.2% FS |
| دقة قياس السرعة | ± 1 دورة في الدقيقة |
3.SSCH75-4000/15000 75كيلوواطنظام نقل للسيارات ذات الطاقة الجديدةالنظاممقعد اختبار الأداء المزايا الرئيسية
1)قياس دقيق للغاية: يصل دقة شفرة عزم HBM إلى ± 0.05٪ FS ، ودقة قياس تحليل طاقة Seelong هي 0.03٪ ، مما يلبي متطلبات الاختبار على مستوى البحث والتطوير.
2)تكييف سيناريو كامل: يحمل محاكي البطارية نطاق الجهد من 12 إلى 1200 فولت، مما يجعله متوافقًا مع أنظمة Powertrain عالية الطاقة في المركبات التجارية والتطبيقات الأخرى.
3)القياس والتحكم الذكي: نظام القياس والتحكم XLM-1000 يدعم جمع البيانات في الوقت الحقيقي وتحليل المنحنى، مما يوفر تشغيل فعال ومريح.
4)آمنة وموثوقة: أنظمة عاكس ABB لديها حماية متعددة ، ونظام التبريد بالماء يضمن التشغيل المستقر للمعدات على المدى الطويل.
5)تكوين وحدات: يتم فصل المكونات الأساسية والمكونات الاختيارية لتكيفها مع المواصفات المختلفة لاختبار نظام محرك القوة.
4.SSCH75-4000/15000 75كيلوواط نإيوEعصبيVالهيكلالقوة (ب)أداءTهوبإينش التطبيقأسبب
1) اختبار أداء محركات محركات المركبات التجارية وأنظمة محركات المركبات
2) البحث والتحقق من أنظمة محركات مركبات الطاقة الجديدة عالية الطاقة
3) اختبار الشهادة من طرف ثالث وتفتيش جودة الإنتاج
4) مشاريع البحث المتعلقة بالجامعات ومعاهد البحث
5.SSCH75-4000/15000 75كيلوواطنظام نقل للسيارات ذات الطاقة الجديدةالنظاممقعد اختبار الأداءالمعيار المرجعيs
1) GB/T 18488.1-2024 "أنظمة محركات المحركات للسيارات الكهربائية - الجزء 1: المتطلبات التقنية"
2) GB/T 18488.2-2024 "أنظمة محركات المحركات للسيارات الكهربائية - الجزء 2: أساليب الاختبار"
3) GB/T 29307-2012 "تحكم محرك القيادة للسيارات الكهربائية"
4) QC/T 1088-2017 "منهج اختبار موثوقية أنظمة محركات القيادة للسيارات الكهربائية"
6.نإيوEعصبيVالهيكل(ب)الدرج العلوي النظام PأداءTهوبإينش مأوديل القائمة
| النموذج | الطاقة (كيلوواط) | عزم الدوران (Nm) | السرعة الاسمية (rpm) | السرعة القصوى (د / دقيقة) | دقة قياس عزم الدوران |
| الـ SSCH22-4500/18000 | 22 | 47 | 4500 | 18000 | 0.2% FS |
| الـ SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 0.2% FS |
| الـ SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 0.2% FS |
| الـ SSCH48-4500/18000 | 48 | 102 | 4500 | 18000 | 0.2% FS |
| الـ SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 0.2% FS |
| SSCH75-4000/15000 | 75 | 179 | 4000 | 15000 | 0.2% FS |
| الـ SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 0.2% FS |
| الـ SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 0.2% FS |
| الـ SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 0.2% FS |
| الـ SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 0.2% FS |
| الـ SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 0.2% FS |
| الـ SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 0.2% FS |
| الـ SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 0.2% FS |
| الـ SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 0.2% FS |
| يمكن تخصيصها | |||||
8أسئلة شائعة
س: ما هو الحد الأدنى لكمية الطلب للتعاون بيننا؟
ج: نحن ندعم الطلبات الصغيرة من 1 قطعة لمنتجات المخزون.
س: كيف يمكنني معرفة المزيد عن المنتجات؟
ج: الرجاء ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني.
س: ما هو مدة الدفع؟
ج: عادة ما يكون الودائع 40٪ T / T، ودفع كامل قبل الشحن.
س: ما هو وقت التوصيل لطلباتي؟
ج: دورة إنتاج الدينامومترات هي 6-8 أسابيع، دورة إنتاج أجهزة الاستشعار هي 2-3 أسابيع، المنتجات الأخرى يرجى الاتصال بنا.
س: كيف نحصل على الحل الكلي لمركز الاختبار؟
ج: اترك لنا بريدك الإلكتروني، سيقوم طاقمنا الفني بالتواصل معك حول الخطة التفصيلية.
س: هل يمكن أن آتي لزيارة مصنعكم؟
ج: بالتأكيد، أنت مرحب بك دائماً للزيارة.
