تفاصيل المنتج:
|
| الشهادات: | سي، إسو 9001، إسو 45001، إسو 14001 | نطاق عزم الدوران الثابت: | 0-4000 دورة في الدقيقة |
|---|---|---|---|
| نطاق الطاقة المستمر: | 4000/15000 دورة في الدقيقة | ضمان: | 1 سنة |
| أقصى سرعة العمل: | 15000 دورة في الدقيقة | عزم الدوران: | 215 نيوتن متر |
| القوة المقدرة: | 90 كيلو واط | نطاق القياس: | 0-500 نيوتن متر |
| وزن: | 1200 كجم | الجهد المقنن: | 380 فولت |
| يكتب: | مقياس القوة الكهربائية | ||
| إبراز: | مقعد اختبار نظام نقل الطاقة للسيارات ذات الطاقة الجديدة بقدرة 90 كيلوواط,نظام اختبار أداء الدينامومتر عالي السرعة,مقعد اختبار مجموعة القوة للسيارة 15000 دورة في الدقيقة,high speed dynamometer performance test system,15000 RPM vehicle powertrain test bench |
||

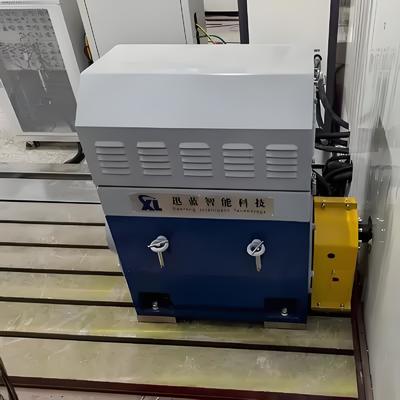

SSCH90-4000/15000 90kW مركبة طاقة جديدة نظام تحريك أداء اختبار المقعد
1. SSCH90-4000/15000 90kW مركبة طاقة جديدة نظام محرك القوة وصف مكون مقعد اختبار الأداء
The SSCH90-4000/15000 90kW New Energy Vehicle Powertrain System Performance Test Bench is a high-precision testing device specifically designed for the research and verification of new energy vehicle powertrain systemsهذا المقعد يدمج دينامومتر كهربائي، فلنج عزم الدوران، نظام تحويل التردد، وحدة قياس وتحكم ذكية، مما يتيح تقييم شامل للأداء،الكفاءة، وموثوقية محرك القيادة، ونظام محرك القوة، ونظام البطارية.
| اسم المكون | المواصفات الأساسية | العلامة التجارية |
| SSCH90-4000/15000 الدينامومتر الكهربائي | SSCH90-4000/15000، الطاقة الاسمية 90kW، سرعة الاسمية 4000rpm، عزم دوران 215Nm، السرعة القصوى 15000rpm، تبرد بالماء. | سيلونغ |
| عجلة الدوران | العلامة التجارية HBM، نطاق القياس 0-600Nm، دقة ± 0.05%FS | HBM |
| نظام عاكس التردد المتغير | العلامة التجارية ABB ، فولتاج المدخل ثلاثي المراحل AC 380V ± 10٪ ، مع حماية متعددة ضد الإفراط في الحمل ، والإفراط في الجهد ، والإفراط في الحرارة. | ABB |
| نظام القياس والتحكم XLM-1000 | جهاز كمبيوتر صناعي: IPC710 ؛ وحدة المعالجة المركزية: Intel Core i7 ؛ ذاكرة: 32GB DDR4 ؛ قرص صلب: 1TB SSD ؛ برنامج نظام قياس ومراقبة XL M-1000 مثبت مسبقًا (يدعم اكتساب البيانات في الوقت الحقيقي ، وتحليل المنحنى),وتوليد التقارير). | سيلونغ |
| نظام جمع البيانات | يتضمن جهاز استشعار درجة الحرارة (PT100) ، جهاز استشعار اهتزاز ، ووحدة اكتساب درجة الحرارة ، ووحدة مدخلات تناظرية ، ووحدة مخرجات رقمية. | أدفانتش ADAM-4017+ |
| تحليل الطاقة | النموذج: PW4001-05؛ دقة القياس: 0.03٪؛ الشاشة: شاشة LCD تعمل باللمس 7 بوصة؛ القنوات: 4 قنوات ؛ محول التيار: CTD500A ، دقة 0.03٪ | سيلونغ |
| محاكي البطارية | الطاقة الاسمية 180 كيلوواط، نطاق الجهد 12-1200 فولت، التيار 600A | سيلونغ |
| نظام التحكم في درجة الحرارة | نطاق التحكم في درجة الحرارة: درجة حرارة المحيط - 110 درجة مئوية، معدل التدفق: 60 لتر/دقيقة | سيلونغ |
| مروحة التدفق المحوري | 2.2kW، حجم الهواء 4000m3/h | سيلونغ |
| اختياري - الارتباط | عزم دوران مسموح به: 575Nm؛ سرعة مسموح بها: 18000 دورة/دقيقة | سيلونغ |
| اختياري - دعامة المحرك | دعامة محرك غير قياسية حسب الطلب على شكل حرف L، سمك الحائط > 50 مم | سيلونغ |
| اختياري - صفيحة حديد الصب | المواد: HT300 (قوة الشد ≥300MPa) ؛ السطح: ≤0.05mm/m؛ خشونة السطح: Ra≤1.6μm ؛ مضاعفات الصدمات والألواح الصلبة تضمن الاستقرار أثناء الاختبار عالي السرعة. | سيلونغ |
| اختياري - مدعمات الصدمات | النوع: مغلق الصدمات بالربيع؛ الحمل الاسمي: 100-300kg/وحدة؛ معامل التخفيف: 0.2-0.3؛ تردد الاهتزاز المطبق: 5-10 هرتز ؛ مغلق الصدمات واللوحة الحديدية تضمن الاستقرار أثناء الاختبار عالي السرعة. | سيلونغ |
- نعم
2. SSCH90-4000/15000 90kW الدينامومتر الكهربائي المعيارات التقنية
- نعم
| المعلمات | المواصفات |
| النموذج | الـ SSCH90-4000/15000 |
| الطاقة الاسمية | 90كيلوواط |
| السرعة الاسمية | 4000 دورة في الدقيقة |
| عزم دوران اسمي | 215Nm |
| السرعة القصوى | 15000دورة في الدقيقة |
| طريقة التبريد | تبريد المياه |
| لحظة عجز | 0.6 كجم م2 |
| مستوى الحماية | IP54 |
| قدرة الحمل الزائد | 150% من الطاقة المسجلة |
| دقة قياس عزم الدوران | ± 0.2% FS |
| دقة قياس السرعة | ± 1 دورة في الدقيقة |
3. SSCH90-4000/15000 90kW مركبة الطاقة الجديدة نظام محرك القوى مقعد اختبار الأداء المزايا الأساسية
- نعم
1)قياس دقيق للغاية: يضمن استخدام شرائح عزم الدوران عالية الدقة من HBM ومحللات قوة Seelong بيانات اختبار دقيقة وموثوقة.
2)التوافق على نطاق واسع: يُدعم محاكي البطارية نطاق الجهد من 12 إلى 1200 فولت، والذي يمكن أن يلبي احتياجات اختبار أنظمة محرك القوة في نماذج مختلفة من المركبات.
3)ذكيمالتأمين السهلجالتحكم: نظام القياس والتحكم XLM-1000 يتيح جمع البيانات في الوقت الحقيقي وتوليد التقارير التلقائية، مما يحسن من كفاءة الاختبار.
4)آمنة ومستقرة: تتضمن أنظمة عاكس ABB حماية متعددة، وتصميم التبريد بالماء يضمن التشغيل المستقر للمعدات على المدى الطويل.
5)تصميم وحدات: يتم فصل المكونات الأساسية والمكونات الاختيارية ، مما يسمح بتكوين مرن وفقًا لمتطلبات الاختبار.
4. SSCH90-4000/15000 90kW مركبات الطاقة الجديدة نظام محرك الكهرباء مقاعد اختبار الأداء مجالات التطبيق
1) اختبار أداء محركات محركات المركبات ذات الطاقة الجديدة عالية الطاقة
2)نظام محرك الجهاز اختبار شامل للأداء والمتانة
3) اختبار مطابقة بطارية الطاقة ونظام Powertrain
4) التحقق من البحث والتطوير واختبار جودة الإنتاج
5. SSCH90-4000/15000 90kW مركبات الطاقة الجديدة نظام محرك القوة معايير مرجعية لمتطلبات اختبار الأداء
1)GB/T 18488.1-2024 أنظمة محركات القيادة للسيارات الكهربائية جزء 1: المتطلبات التقنية
2) GB/T 18488.2-2024 "أنظمة محركات الدفع للسيارات الكهربائية - الجزء 2: أساليب الاختبار"
3)GB/T 29307-2012 جهاز تحكم محرك القيادة للسيارات الكهربائية
4) QC/T 1088-2017 "منهج اختبار موثوقية أنظمة محركات القيادة للسيارات الكهربائية"
6قائمة طرازات مقاعد اختبار أداء نظام نقل الطاقة للسيارات ذات الطاقة الجديدة
| النموذج | الطاقة (كيلوواط) | عزم الدوران (Nm) | السرعة الاسمية (rpm) | السرعة القصوى (د / دقيقة) | دقة قياس عزم الدوران |
| الـ SSCH22-4500/18000 | 22 | 47 | 4500 | 18000 | 0.2% FS |
| الـ SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 0.2% FS |
| الـ SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 0.2% FS |
| الـ SSCH48-4500/18000 | 48 | 102 | 4500 | 18000 | 0.2% FS |
| الـ SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 0.2% FS |
| الـ SSCH75-4000/15000 | 75 | 179 | 4000 | 15000 | 0.2% FS |
| الـ SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 0.2% FS |
| الـ SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 0.2% FS |
| الـ SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 0.2% FS |
| الـ SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 0.2% FS |
| الـ SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 0.2% FS |
| الـ SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 0.2% FS |
| الـ SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 0.2% FS |
| الـ SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 0.2% FS |
| يمكن تخصيصها | |||||
8أسئلة شائعة
س: ما هو الحد الأدنى لكمية الطلب للتعاون بيننا؟
ج: نحن ندعم الطلبات الصغيرة من 1 قطعة لمنتجات المخزون.
س: كيف يمكنني معرفة المزيد عن المنتجات؟
ج: الرجاء ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني.
س: ما هو مدة الدفع؟
ج: عادة ما يكون الودائع 40٪ T / T، ودفع كامل قبل الشحن.
س: ما هو وقت التوصيل لطلباتي؟
ج: دورة إنتاج الدينامومترات هي 6-8 أسابيع، دورة إنتاج أجهزة الاستشعار هي 2-3 أسابيع، المنتجات الأخرى يرجى الاتصال بنا.
س: كيف نحصل على الحل الكلي لمركز الاختبار؟
ج: اترك لنا بريدك الإلكتروني، سيقوم طاقمنا الفني بالتواصل معك حول الخطة التفصيلية.
س: هل يمكن أن آتي لزيارة مصنعكم؟
ج: بالتأكيد، أنت مرحب بك دائماً للزيارة.
