تفاصيل المنتج:
|
| الشهادات: | سي، إسو 9001، إسو 45001، إسو 14001 | نطاق عزم الدوران الثابت: | 0-3000 دورة في الدقيقة |
|---|---|---|---|
| نطاق الطاقة المستمر: | 3000-8000 دورة في الدقيقة | ضمان: | 1 سنة |
| أقصى سرعة العمل: | 8000 دورة في الدقيقة | عزم الدوران: | 796 نيوتن متر |
| القوة المقدرة: | 250 كيلو واط | نطاق القياس: | 0-1000 نيوتن متر |
| وزن: | 1900 كجم | الجهد المقنن: | 380 فولت |
| يكتب: | مقياس القوة الكهربائية | ||
| إبراز: | دينامومتر محرك الطائرات بدون طيار 250 كيلوواط,مقعد اختبار دينامومتر التيار المتردد,الدينامومتر الكهربائي مع الضمان,AC dynamometer test bench,electric dynamometer with warranty |
||

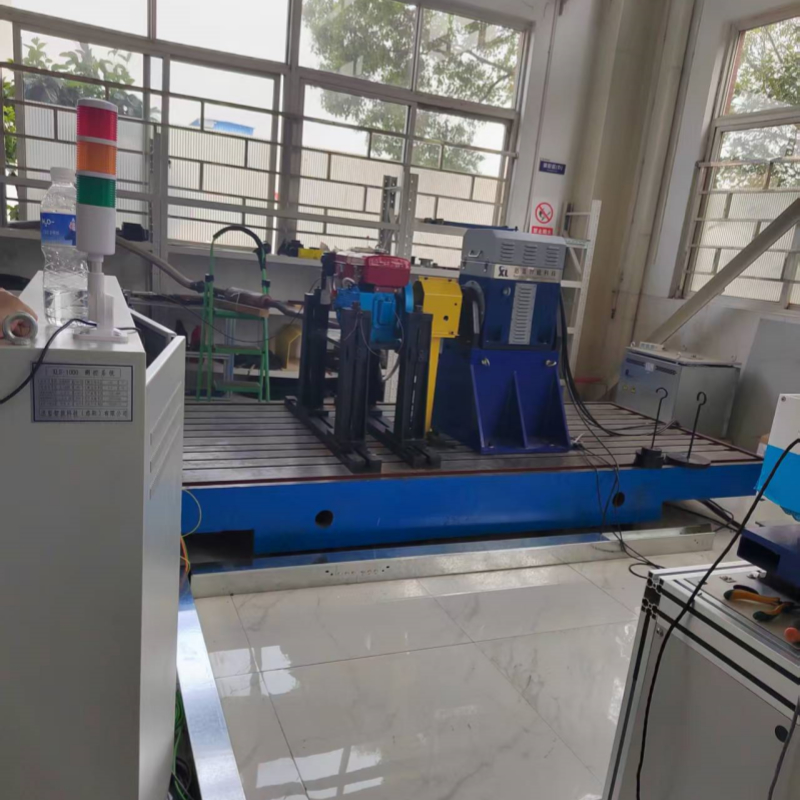

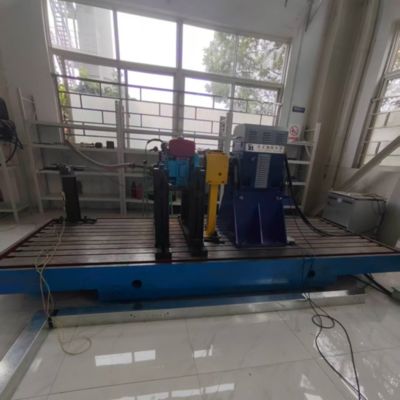

مقعد اختبار محركات الطائرات بدون طيار SSCG250-3000/8000 250kW
1. SSCG250-3000/8000 250kW محرك طائرة بدون طيار مقعد الاختبار وصف المكون
مقعد اختبار محركات الطائرات بدون طيار SSCG250-3000/8000 250kW هو نظام اختبار شامل مصمم خصيصًا للبحث والتحقق من محركات الطائرات بدون طيار عالية الطاقة.هذا النظام يدمج دينامومتر كهربائي عالي الدقة، نظام قياس ومراقبة وحدات متعددة القنوات لجمع البيانات، والتي تمكن من تقييم شامل لمعلمات الأداء الرئيسية مثل عزم الدوران، والسرعة، والطاقة،واستهلاك الوقود لمحركات التوربوشفت / التوربوبريك من فئة 250 كيلوواط.
| اسم المكون | المواصفات الأساسية | العلامة التجارية |
| الدينامومتر الكهربائي SSCG250-3000/8000 | الطاقة: 250 كيلوواط، سرعة اسمية: 3000 دورة في الدقيقة، السرعة القصوى: 8000 دورة في الدقيقة، عزم دوران اسمي: 796Nm، تبرد بالهواء | سيلونغ |
| عجلة الدوران | 0-1000Nm، دقة: 0.2%FS | HBM |

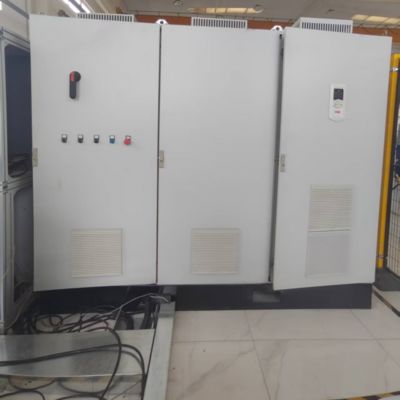

| نظام عاكس التردد المتغير | العلامة التجارية ABB ، 250 كيلوواط ، ثلاثي المراحل AC 380V ± 10٪ فولتاج المدخل ، مع حماية متعددة ضد الإفراط في الحمل ، والإفراط في الجهد ، والإفراط في الحرارة. | ABB |

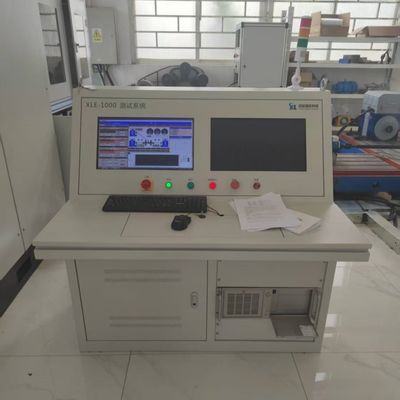

| نظام القياس والتحكم XLE-1000 | جهاز كمبيوتر صناعي: IPC710 ؛ وحدة المعالجة المركزية: Intel Core I7 ؛ ذاكرة: 32GB DDR4 ؛ قرص صلب: 1TB SSD ؛ برنامج نظام قياس ومراقبة XLE-1000 مثبت مسبقًا (يدعم اكتساب البيانات في الوقت الحقيقي ، وتحليل المنحنى ،وتوليد التقارير). | سيلونغ |
| نظام جمع البيانات | يتضمن وحدة اكتساب منخفضة درجة الحرارة (6 قنوات) و وحدة اكتساب عالية درجة الحرارة (8 قنوات) و وحدة اكتساب تناظرية (8 قنوات)مستشعر استحواذ منخفض الحرارة (PT100)، مستشعر درجة حرارة عالية ، مستشعر ضغط ، مستشعر ضغط جوي ، مستشعر درجة الحرارة والرطوبة ، وصندوق الحصول على البيانات ، الخ | سيلونغ |
| جهاز تشغيل الوقود |
الأداء: قوة التشغيل 150N، ضربة 120mm المحاكاة الإلكترونية للضغط: قناة مزدوجة 0-2.5V/5V |
سيلونغ |
| مقياس استهلاك الوقود | نوع الوزن، نطاق القياس: 10-50 كجم/ساعة، دقة: 0.2%FS | سيلونغ |
| مروحة طرد مركزي ذات تردد متغير | تستخدم لتبديد حرارة الجهاز الخاضع للاختبار؛ الطاقة: 40 كيلوواط | سيلونغ |
| اختياري - الارتباط | عزم دوران مسموح به: 575Nm؛ سرعة مسموح بها: 18000 دورة/دقيقة | سيلونغ |
| اختياري - دعامة المحرك | دعامة محرك غير قياسية حسب الطلب على شكل حرف L، سمك الحائط > 50 مم | سيلونغ |
| اختياري - صفيحة حديد الصب | المواد: HT300 (قوة الشد ≥300MPa) ؛ السطح: ≤0.05mm/m؛ خشونة السطح: Ra≤1.6μm ؛ مضاعفات الصدمات والألواح الصلبة تضمن الاستقرار أثناء الاختبار عالي السرعة. | سيلونغ |
| اختياري - مدعمات الصدمات | النوع: مغلق الصدمات بالربيع؛ الحمل الاسمي: 100-300kg/وحدة؛ معامل التخفيف: 0.2-0.3؛ تردد الاهتزاز المطبق: 5-10 هرتز ؛ مغلق الصدمات واللوحة الحديدية تضمن الاستقرار أثناء الاختبار عالي السرعة. | سيلونغ |
2. SSCG250-3000/8000 250kW الدينامومتر الكهربائي المعيارات التقنية
| المعلمات | المواصفات |
| النموذج | الـ SSCG250-3000 /8000 |
| الطاقة الاسمية | 250 كيلوواط |
| السرعة الاسمية | 3000 دورة في الدقيقة |
| عزم دوران اسمي | 796Nm |
| السرعة القصوى | 8000 دورة في الدقيقة |
| طريقة التبريد | مبردة بالهواء |
| مستوى الحماية | IP54 |
| قدرة الحمل الزائد | 150% من الطاقة المسجلة |
| دقة قياس عزم الدوران | ± 0.2% FS |
| دقة قياس السرعة | ± 1 دورة في الدقيقة |
3. SSCG250-3000/8000 250kW محرك UAV مقعد الاختبار المزايا الأساسية
1) تحكم دقيق للغاية: يصل كل من شاشة عزم الدوران ومقياس استهلاك الوقود إلى دقة 0.2%FS ، ويتم دمج خوارزمية PID لتحقيق التحكم في تقلبات السرعة (القيمة النموذجية < ± 0.1٪) ،ضمان موثوقية بيانات الاختبار.
2) إدارة الطاقة من أربعة أجزاء: يدعم تشغيل الوضعين الكهربائي / مولد ، مع كفاءة ارتفاع في ردود الفعل الطاقة ، ويتكيف مع احتياجات الاختبار في حالة كاملة من محركات الطائرات بدون طيار.
3) قابلية التوسع الوحيدة: يدعم نظام القياس والتحكم XLE-1000 جمع البيانات متعددة القنوات ، ويمكن تكييف المكونات الاختيارية بمرونة مع سيناريوهات الاختبار المختلفة ، مما يحسن مرونة النظام.
4) حماية السلامة: نظام تحويل التردد يدمج حماية الإفراط في الحمل والإفراط في الجهد والإفراط في الحرارة لضمان الاستقرار أثناء اختبار السرعة العالية (8,000 دورة في الدقيقة) وتقليل خطر فشل المعدات.
5) تصميم انخفاض الاهتزاز: يتم تكييف مغلق الصدمة لتردد الاهتزاز من 5 إلى 10 هرتز،يضمن دقة الاختبار ويقلل من تأثير التداخل الخارجي على نتائج الاختبار.
4. SSCG250-3000/8000 250kW محرك طائرات بدون طيار مقاعد الاختبار مجالات التطبيق
1)تطوير محركات المركبات الجوية بدون طيار: اختبار عملية كاملة لبدء التشغيل والتسارع والكبح لمحركات التوربوشفت / التوربوبريك من فئة 250 كيلوواط للتحقق من معايير أداء المحرك.
2)التحقق من الدفع الجوي: يدعم اختبار متانة المواد الصعبة على الآلة مثل سبائك الدرجات الحرارية العالية وسبائك التيتانيوم، ويقيم موثوقية المحرك في ظل ظروف تشغيل متطرفة.
3)اختبار الطاقة الجديدة: التكيف مع تقييم كفاءة التغذية الارتجاعية للطاقة من أنظمة Powertrain الهجينة لتحسين كفاءة استخدام الطاقة.
4)معايرة المحرك الصناعي: تستخدم للتعديل المميز لدرجة الدقة عالية للدورة الدورانية للمحرك ، مما يحسن دقة التحكم بالمحرك.
5. SSCG250-3000 /8000 250كيلوواط من محركات الطائرات بدون طيار معايير مرجعية لمركز الاختبار
معايير السلامة الكهربائية: تلبي متطلبات كفاءة استخدام الطاقة من IEC 60034-30-1، مما يضمن التشغيل المستقر للمعدات عند 380V±10%.
معايير جمع البيانات: اتباع نظام إدارة القياس ISO 10012 لضمان دقة أجهزة الاستشعار (مثل أجهزة استشعار درجة الحرارة PT100) واتساق جمع البيانات.
معايير القدرة على التكيف مع البيئة: تلبية متطلبات الاختبار البيئي لسلسلة GB / T 2423 لضمان قدرة المعدات على العمل بشكل طبيعي في بيئة تتراوح بين -10 °C و 40 °C.
6محرك الطائرات بدون طيار قائمة طراز مقاعد اختبار الدينامومتر الكهربائي
| النموذج | الطاقة (كيلوواط) | عزم الدوران (Nm) | السرعة الاسمية (rpm) | السرعة القصوى (د / دقيقة) | دقة قياس عزم الدوران |
| الـ SSCG30-3000/10000 | 30 | 95 | 3000 | 10000 | 0.2% FS |
| الـ SSCG45-3000/10000 | 45 | 143 | 3000 | 10000 | 0.2% FS |
| الـ SSCG60-3000/10000 | 60 | 191 | 3000 | 10000 | 0.2% FS |
| الـ SSCG75-3000/10000 | 75 | 238 | 3000 | 10000 | 0.2% FS |
| الـ SSCG90-3000/10000 | 90 | 286 | 3000 | 10000 | 0.2% FS |
| الـ SSCG110-3000/10000 | 110 | 350 | 3000 | 10000 | 0.2% FS |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 0.2% FS |
| الـ SSCG160-3000/10000 | 160 | 509 | 3000 | 10000 | 0.2% FS |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 0.2% FS |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 0.2% FS |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 0.2% FS |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0.2% FS |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0.2% FS |
| قوة، سرعة النطاقأويمكن تخصيص عدد وحدات الاستحواذكما هو مطلوب. | |||||
8أسئلة شائعة
س: ما هو الحد الأدنى لكمية الطلب للتعاون بيننا؟
ج: نحن ندعم الطلبات الصغيرة من 1 قطعة لمنتجات المخزون.
س: كيف يمكنني معرفة المزيد عن المنتجات؟
ج: الرجاء ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني.
س: ما هو مدة الدفع؟
ج: عادة ما يكون الودائع 40٪ T / T، ودفع كامل قبل الشحن.
س: ما هو وقت التوصيل لطلباتي؟
ج: دورة إنتاج الدينامومترات هي 6-8 أسابيع، دورة إنتاج أجهزة الاستشعار هي 2-3 أسابيع، المنتجات الأخرى يرجى الاتصال بنا.
س: كيف نحصل على الحل الكلي لمركز الاختبار؟
ج: اترك لنا بريدك الإلكتروني، سيقوم طاقمنا الفني بالتواصل معك حول الخطة التفصيلية.
س: هل يمكن أن آتي لزيارة مصنعكم؟
ج: بالتأكيد، أنت مرحب بك دائماً للزيارة.
