تفاصيل المنتج:
|
| الشهادات: | سي، إسو 9001، إسو 45001، إسو 14001 | نطاق عزم الدوران الثابت: | 0-3000 دورة في الدقيقة |
|---|---|---|---|
| نطاق الطاقة المستمر: | 3000-10000 دورة في الدقيقة | ضمان: | 1 سنة |
| أقصى سرعة العمل: | 10000 دورة في الدقيقة | عزم الدوران: | 420nm |
| القوة المقدرة: | 132 كيلو واط | نطاق القياس: | 0-1000 نيوتن متر |
| وزن: | 1600 كجم | الجهد المقنن: | 380 فولت |
| يكتب: | مقياس القوة الكهربائية | ||
| إبراز: | دينامومتر محرك الطائرات بدون طيار 132kW,مقعد اختبار دينامومتر التيار المتردد,الدينامومتر الكهربائي مع الضمان,AC dynamometer test bench,electric dynamometer with warranty |
||

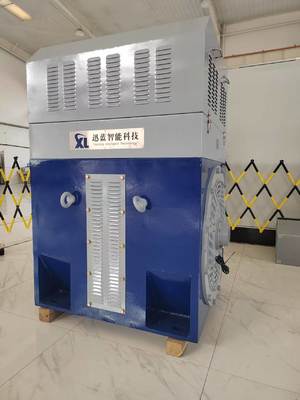

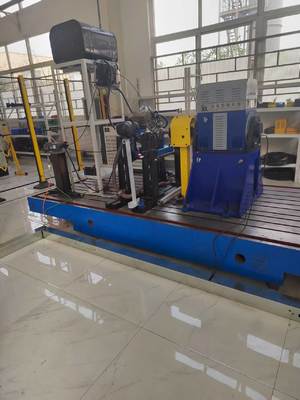

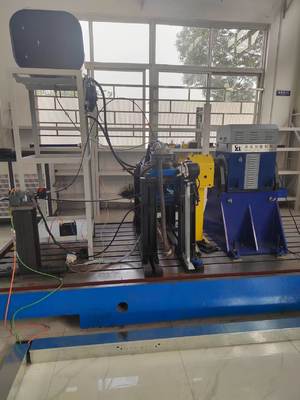

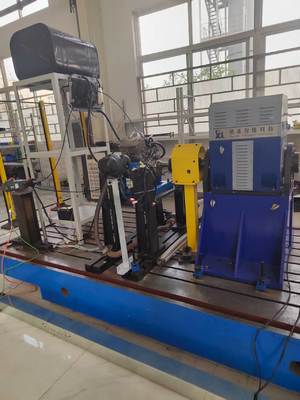

SSCG132-3000/10000 132kW محرك UAV مقعد اختبار الدينامومتر الكهربائي
مقعد اختبار الدينامومتر الكهربائي لمحرك الطائرات بدون طيار SSCG132-3000/10000 هو نظام اختبار شامل تم تصميمه خصيصًا للبحث والتحقق من محركات الطائرات بدون طيار عالية الطاقة.هذا النظام يدمج دينامومتر كهربائي عالي الدقة، نظام قياس ومراقبة وحدات متعددة القنوات لجمع البيانات، والتي تمكن من تقييم شامل لمعلمات الأداء الرئيسية مثل عزم الدوران، والسرعة، والطاقة،واستهلاك الوقود لمحركات التوربوشفت / التوربوبريك من فئة 132 كيلوواط.
| اسم المكون | المواصفات الأساسية | براند |
| الدينامومتر الكهربائي SSCG132-3000/10000 | طاقة 132 كيلوواط، سرعة 3000 دورة في الدقيقة، السرعة القصوى 10000 دورة في الدقيقة، عزم دوران 420Nm، تصميم تبريد الهواء. | سيلونغ |
| عجلة الدوران | نطاق القياس 0-500Nm، دقة 0.2% FS | HBM |
| نظام عاكس التردد المتغير | الحماية المتعددة ضد الإفراط في الحمل والإفراط في الجهد والإفراط في الحرارة. | ABB |
| نظام القياس والتحكم XLE-1000 | الكمبيوتر الصناعي: IPC710 ؛ وحدة المعالجة المركزية: Intel Core i7 ؛ ذاكرة: 32GB DDR4 ؛ قرص صلب: 1TB SSD ؛ برنامج XLE-1000 مثبت مسبقًا | سيلونغ |
| نظام جمع البيانات | يتضمن وحدة درجة حرارة منخفضة ذات 6 قنوات، ووحدة درجة حرارة عالية ذات 8 قنوات، ووحدة تناظرية ذات 8 قنوات، وتدمج أجهزة استشعار PT100 والضغط ودرجة الحرارة والرطوبة. | سيلونغ |
| جهاز تشغيل الوقود | 150N قوة التشغيل، 120mm ضربة؛ محاكاة الوقود الإلكترونية: قناة مزدوجة 0-2.5V/5V | سيلونغ |
| مقياس استهلاك الوقود | نوع الوزن ، نطاق القياس 10-50 كجم / ساعة ، دقة 0.2٪ FS | سيلونغ |
| مروحة طرد مركزي ذات تردد متغير | طاقة 30 كيلوواط تستخدم لتبديد حرارة الجهاز الخاضع للاختبار. | سيلونغ |
| اختياري - الارتباط | عزم دوران مسموح به: 500Nm؛ سرعة مسموح بها: 18000 دورة/دقيقة | سيلونغ |
| اختياري - دعامة المحرك | غير قياسي المخصصة على شكل L، سمك الجدار > 50mm | سيلونغ |
| اختياري - صفيحة حديد الصب | المواد: HT300 ؛ السطح: ≤0.05mm / m ؛ خشونة السطح: Ra≤1.6μm ؛ مساحات الصدمة والألواح الصلبة تضمن الاستقرار أثناء الاختبار عالي السرعة. | سيلونغ |
| اختياري - مدعمات الصدمات | نوع الربيع، الحمل القياسي 100-300kg، معامل التخفيف 0.2-0.3، مناسبة لترددات الاهتزاز من 5 إلى 10 هرتز ؛ مغلق الصدمات واللوحة الحديدية تضمن الاستقرار أثناء الاختبار عالي السرعة. | سيلونغ |
| المعلمات | المواصفات |
| النموذج | SSCG132-3000/10000 |
| الطاقة الاسمية | 132كيلوواط |
| السرعة الاسمية | 3000 دورة في الدقيقة |
| عزم دوران اسمي | 420Nm |
| السرعة القصوى | 10000 دورة في الدقيقة |
| طريقة التبريد | تبرد بالهواء |
| مستوى الحماية | IP54 |
| قدرة الحمل الزائد | 150% من الطاقة المسجلة |
| دقة قياس عزم الدوران | ± 0.2% FS |
| دقة قياس السرعة | ± 1 دورة في الدقيقة |
3. SSCG132-3000/10000 132kW محرك الطائرات بدون طيار الدينامومتر الكهربائي المزايا الأساسية
تحكم دقيق: عجلة الدوران ومقياس استهلاك الوقود لديهم دقة 0.2%FS ، ويتم تحقيق التحكم في تقلبات السرعة (القيمة النموذجية < ± 0.1٪)
إدارة الطاقة في أربعة أجزاء: يدعم تشغيل الوضعين للكهرباء / مولد ، مع كفاءة ارتداد الطاقة العالية ، ويتكيف مع احتياجات اختبار محركات الطائرات بدون طيار في حالة كاملة.
قابلية التوسع: يدعم نظام القياس والتحكم XLE-1000 جمع البيانات متعددة القنوات ، ويمكن تكييف المكونات الاختيارية بمرونة لسيناريوهات اختبار مختلفة.
حماية السلامة: نظام محول التردد يدمج الحماية من الإفراط في الحمل والإفراط في الجهد والإفراط في الحرارة لضمان الاستقرار أثناء الاختبار عالي السرعة.
تصميم هزات منخفضة: يتم تكييف مغلق الصدمات لترددات الاهتزاز من 5-10 هرتز، وتضمن لوحة الحديد الزهري دقة الاختبار.
4. SSCG132-3000/10000 132kW محرك الطائرات بدون طيار الدينامومتر الكهربائي مجالات التطبيق
تطوير محركات المركبات الجوية بدون طيار: اختبار العملية الكاملة المطبق على محركات التوربوشفت / التوربوبريك من فئة 132 كيلوواط.
التحقق من الدفع الجوي: يدعم اختبار متانة المواد الصعبة على الآلة مثل سبائك الدرجات الحرارية العالية وسبائك التيتانيوم.
اختبار الطاقة الجديدة: تقييم كفاءة ردود فعل الطاقة لأنظمة القيادة الهجينة.
معايرة المحرك الصناعي: تستخدم للتعديل المميز لدرجة الدقة عالية للدورة الدورانية للمحرك.
5. SSCG132-3000/10000 132kW محرك طائرات بدون طيار الدينامومتر الكهربائي المعايير المرجعية
معايير السلامة الكهربائية: يتماشى مع معايير كفاءة الطاقة IEC 60034-30-1.
معايير جمع البيانات: وفقًا لنظام إدارة القياس ISO 10012.
معايير التكيف البيئي: تلبي متطلبات الاختبار البيئي لسلسلة GB/T 2423.
| النموذج | الطاقة (كيلوواط) | عزم الدوران (Nm) | السرعة الاسمية (rpm) | السرعة القصوى (د / دقيقة) | دقة قياس عزم الدوران |
| الـ SSCG30-3000/10000 | 30 | 95 | 3000 | 10000 | 0.2% FS |
| الـ SSCG45-3000/10000 | 45 | 143 | 3000 | 10000 | 0.2% FS |
| الـ SSCG60-3000/10000 | 60 | 191 | 3000 | 10000 | 0.2% FS |
| الـ SSCG75-3000/10000 | 75 | 238 | 3000 | 10000 | 0.2% FS |
| الـ SSCG90-3000/10000 | 90 | 286 | 3000 | 10000 | 0.2% FS |
| الـ SSCG110-3000/10000 | 110 | 350 | 3000 | 10000 | 0.2% FS |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 0.2% FS |
| الـ SSCG160-3000/10000 | 160 | 509 | 3000 | 10000 | 0.2% FS |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 0.2% FS |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 0.2% FS |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 0.2% FS |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0.2% FS |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0.2% FS |
| قوة، سرعة النطاقأويمكن تخصيص عدد وحدات الاستحواذأمطلوب | |||||
7خدمة التسليم و خدمة ما بعد البيع
خدمة ما بعد البيع: ضمان لمدة سنة واحدة على المكونات الأساسية (الدينامومتر ، فلانج عزم الدوران) ، الدعم الفني ثنائي اللغة (الصينية والإنجليزية) مدى الحياة (وقت الاستجابة ≤ 4 ساعات) ؛يتم شحن قطع الغيار محلياً خلال 24 ساعة وتسليمها دولياً خلال 7 أيام؛ 1.5 أيام من تدريب التشغيل المجانية المقدمة ؛ دعم التحديث عن بعد (مستندة إلى الكمبيوتر ، بما في ذلك توجيهات تكوين الحلول الوحيدة).
8أسئلة شائعة
س: ما هو الحد الأدنى لكمية الطلب للتعاون بيننا؟
ج: نحن ندعم الطلبات الصغيرة من 1 قطعة لمنتجات المخزون.
س: كيف يمكنني معرفة المزيد عن المنتجات؟
ج: الرجاء ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني.
س: ما هو مدة الدفع؟
ج: عادة ما يكون الودائع 40٪ T / T، ودفع كامل قبل الشحن.
س: ما هو وقت التوصيل لطلباتي؟
ج: دورة إنتاج الدينامومترات هي 6-8 أسابيع، دورة إنتاج أجهزة الاستشعار هي 2-3 أسابيع، المنتجات الأخرى يرجى الاتصال بنا.
س: كيف نحصل على الحل الكلي لمركز الاختبار؟
ج: اترك لنا بريدك الإلكتروني، سيقوم طاقمنا الفني بالتواصل معك حول الخطة التفصيلية.
س: هل يمكن أن آتي لزيارة مصنعكم؟
ج: بالتأكيد، أنت مرحب بك دائماً للزيارة.
