تفاصيل المنتج:
|
| ماركة: | سيلونغ | سعة التحميل الزائد: | 120 ٪ |
|---|---|---|---|
| الجهد المقنن (V): | AC 380 | طريقة التبريد: | تبريد الهواء القسري |
| التشفير: | HBM | نوع التشفير: | HTL 512 |
| إبراز: | مقعد اختبار علبة التروس 132kW,قياس عزم دوران معتمد من قبل CE,معدات اختبار صناديق التروس القابلة للتخصيص,CE certificated torque measurement,customizable gearbox test equipment |
||

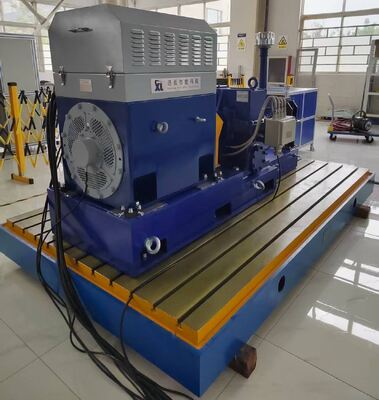

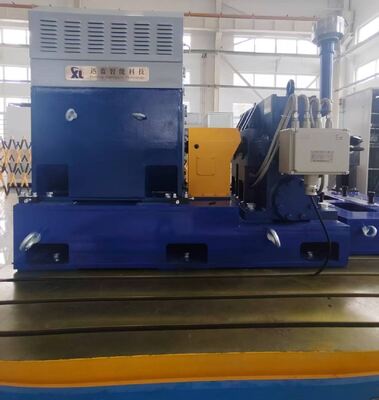

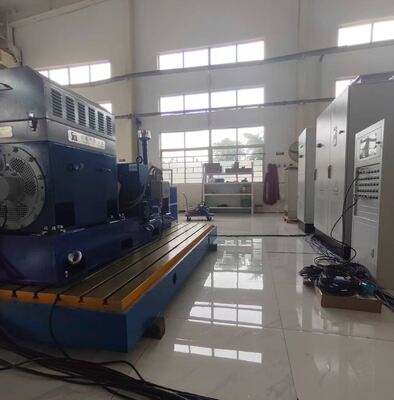

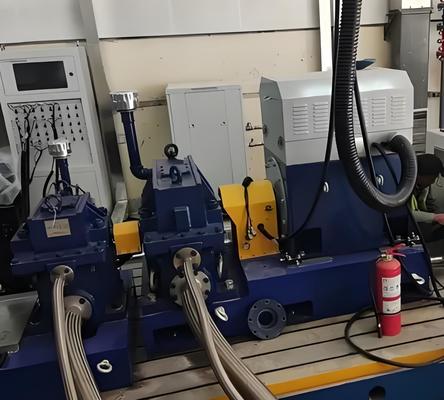

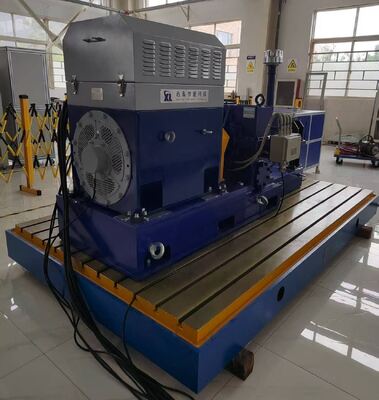

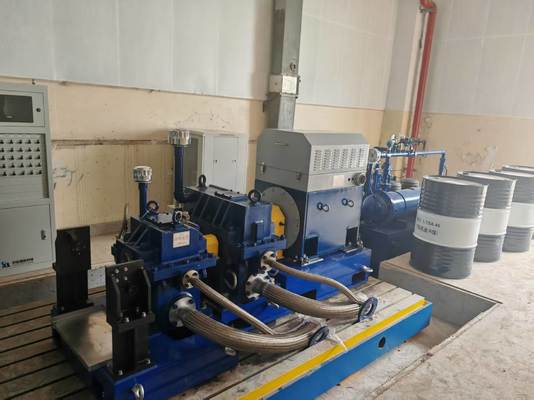

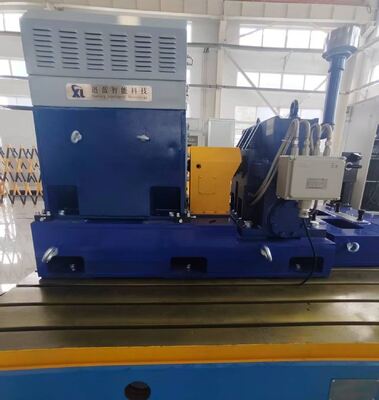

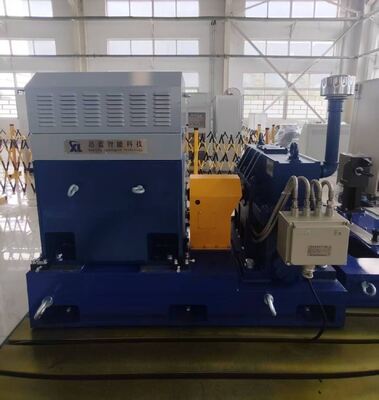

1. SSCD132-1500/4500 132كيلوواط دينامومتر ناقل عجلات السرعة كومبوالتوصيف
مقعد اختبار علبة التروس 132kW (النموذج 132-1500/4500) هو معدات اختبار عالية الأداء مصممة لتقييمات علبة التروس عالية الدقة.يجد تطبيقًا واسعًا في العديد من القطاعات بما في ذلك الإنتاج الصناعي، الطاقة الريحية، آلات البناء، تصنيع السيارات، وأنظمة النقل بالسكك الحديدية.
يحتوي مقعد الاختبار هذا على تكوين متكامل من المكونات الأساسية. وهو يعتمد دينامومتر محرك سيلونغ (نموذج SSCD132-1500/4500) بقدرة إنتاج 132 كيلوواط ، سرعة 1500rpmالسرعة القصوى 4500 دورة في الدقيقة، ودقة قياس عزم الدوران 0.2٪ FS ، مقترنة بدينامومتر الحمل الخاص بالعلامة التجارية (نموذج SSCD110-300/600) الذي يضم 110 كيلوواط من الطاقة ، وسرعة 300 دورة في الدقيقة ، وسرعة 600 دورة في الدقيقة.
مكملة بنظام عاكس ABB®، وتوفر دقة 0.2% FS في التحكم في عزم الدوران، ودقة التحكم في السرعة ± 1rpm،و 5ms استجابة سريعة و Seelong's XLP-1000 قياس ونظام التحكم (مجهزة مع معالج Intel Core i7)، 32GB DDR4 ذاكرة الوصول العشوائي ، و 1TB SSD) ، يحقق المقعد مراقبة شاملة وتنظيم دقيق لمعلمات التشغيل الحرجة مثل عزم الدوران والسرعة ودرجة الحرارة والضغط.
| اسم المكون | المواصفات الأساسية | العلامة التجارية |
|
SSCD110-300/600 مقياس دينامومتر كهربائي |
الطاقة: 110 كيلوواط ؛ السرعة الاسمية: 300 دورة في الدقيقة ؛ عزم دوران اسمي: 3501Nm ؛ السرعة القصوى: 600 دورة في الدقيقة ؛ جهاز قياس عزم دوران: 0-5000Nm (دقة: 0.2%FS) | سيلونغ |
| SSCD132-1500/4500 الدينامومتر الكهربائي القائم | الطاقة 132 كيلوواط، السرعة الاسمية 1500 دورة في الدقيقة، السرعة القصوى 4500 دورة في الدقيقة، مستشعر قياس عزم الدوران: 0-840Nm (دقة: 0.2٪ FS). | سيلونغ |
| جهاز معايرة عزم الدوران | معايرة عزم الدوران في شاشة الدوران | سيلونغ |
| نظام عاكس التردد المتغير | نظام محول تردد متغير متعدد المحركات ؛ دقة التحكم في عزم الدوران 0.2%FS ؛ دقة التحكم في السرعة ± 1rpm ؛ وقت الاستجابة 5ms ؛ مجهزة بحماية متعددة ضد الإفراط في الحمل ، الإفراط في الجهد ،والإفراط في الحرارة. | ABB |
| نظام القياس والتحكم XLP-1000 | الكمبيوتر الصناعي: IPC710 ؛ وحدة المعالجة المركزية: Intel Core i7 ؛ ذاكرة: 32GB DDR4 ؛ قرص صلب: 1TB SSD ؛ برنامج XLP-1000 مثبت مسبقًا | سيلونغ |
| نظام جمع البيانات | وحدة اكتساب درجة الحرارة PT100 وحدة اكتساب الضغط وحدة اكتساب إشارة التناظرية وحدة اكتساب درجة الحرارة وحدة اكتساب الضغط وحدة اكتساب اهتزازمربع جمع البيانات | سيلونغ |
| جهاز تحكم درجة حرارة الزيت | مبادلة حرارة صفيحة الفولاذ المقاوم للصدأ، نظام التحكم بـ PLC ؛ دقة التحكم في درجة الحرارة: ± 1 °C | سيلونغ |
| مقياس تدفق المعدات |
تستخدم لقياس تدفق المياه والزيت: نطاق جمع: 0-50 لتر/دقيقة. الدقة: 0.5%FS النموذج: SLLL050 |
سيلونغ |
| اختياري - الارتباط | عزم دوران مسموح به: 500Nm؛ سرعة مسموح بها: 18000 دورة/دقيقة | سيلونغ |
| اختياري - دعامة المحرك | غير قياسي المخصصة على شكل L، سمك الجدار > 50mm | سيلونغ |
| اختياري - صفيحة حديد الصب | المواد: HT300 ؛ السطح: ≤0.05mm / m ؛ خشونة السطح: Ra≤1.6μm ؛ مساحات الصدمة والألواح الصلبة تضمن الاستقرار أثناء الاختبار عالي السرعة. | سيلونغ |
| اختياري - مدعمات الصدمات | نوع الربيع، الحمل القياسي 100-300kg، معامل التخفيف 0.2-0.3، مناسبة لترددات الاهتزاز من 5 إلى 10 هرتز ؛ مغلق الصدمات واللوحة الحديدية تضمن الاستقرار أثناء الاختبار عالي السرعة. | سيلونغ |
| المعلمات | المواصفات |
| القوة | 132كيلوواط |
| السرعة الاسمية | 1500 دورة في الدقيقة |
| السرعة القصوى | 4500 دورة في الدقيقة |
| عزم دوران اسمي | 840Nm |
| نطاق قياس عزم الدوران | 0-840Nm |
| دقة قياس عزم الدوران | 0.2% FS |
| دقة تحكم السرعة | ± 1 دورة في الدقيقة |
| وقت الاستجابة | 5 ثانية |
•JB/T 10634-2023 "مقياس الدينامومتر الكهربائي":مواصفات أساسية تغطي المتطلبات التقنية وقواعد التفتيش للدينامومترات، مع التركيز على دقة قياس عزم الدوران (على سبيل المثال، ± 0.2٪ FS) ودقة التحكم في السرعة (على سبيل المثال، ± 1rpm).
•ISO 6336 و AGMA 2001:معايير معترف بها دولياً لحساب كفاءة نقل العدادات، وضمان دقة نماذج البرمجيات التحكم والتحليل.
•QC/T 533-1999 "أساليب الاختبار لأحواض القيادة في السيارات على مقاعد الاختبار":يوفر أساليب مرجعية لاختبار التواء الساكن للجمعات، واختبار تعب التروس، وما إلى ذلك، ويمكن تطبيقه على اختبار خصائص عزم دوران محاور القيادة الكهربائية.
•المعايير العسكرية (مثل MIL-STD-810G):تستخدم لمحاكاة درجات الحرارة المحيطة القاسية (-40 °C ~ 150 °C) والحملات الصدمة لإعادة إنتاج أداء علبة التروس في ظل ظروف العمل الفعلية.
| النموذج | الطاقة (كيلوواط) | عزم الدوران (Nm) | السرعة الاسمية (rpm) | السرعة القصوى (د / دقيقة) | دقة قياس عزم الدوران |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.2% FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.2% FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.2% FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.2% FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.2% FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.2% FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.2% FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.2% FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.2% FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.2% FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.2% FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.2% FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.2% FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.2% FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.2% FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.2% FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.2% FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.2% FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.2% FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.2% FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.2% FS |
| قوة، سرعة النطاقأويمكن تخصيص عدد وحدات الاستحواذكما هو مطلوب. | |||||
7خدمة التسليم و خدمة ما بعد البيع
التسليم: النماذج القياسية يتم شحنها في 90 يوماً؛ النماذج المخصصة يتم شحنها في 90-180 يوماً (بما في ذلك الخدمات اللوجستية الدولية ومساعدة التخليص الجمركي).
خدمة ما بعد البيع: ضمان لمدة سنة واحدة على المكونات الأساسية (الدينامومتر ، فليانج عزم الدوران) ، الدعم الفني ثنائي اللغة (الصينية والإنجليزية) مدى الحياة (وقت الاستجابة ≤ 4 ساعات) ؛يتم شحن قطع الغيار محلياً خلال 24 ساعة وتسليمها دولياً خلال 7 أيام؛ 1.5 أيام من تدريب التشغيل المجانية المقدمة ؛ دعم التحديث عن بعد (مستندة إلى الكمبيوتر ، بما في ذلك توجيهات تكوين الحلول الوحيدة).
8شهادات سيولونغ
9التعبئة والشحن
10أسئلة شائعة
س: ما هو الحد الأدنى لكمية الطلب للتعاون بيننا؟
ج: نحن ندعم الطلبات الصغيرة من 1 قطعة لمنتجات المخزون.
س: كيف يمكنني معرفة المزيد عن المنتجات؟
ج: الرجاء ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني.
س: ما هو مدة الدفع؟
ج: عادة ما يكون الودائع 40٪ T / T، ودفع كامل قبل الشحن.
س: ما هو وقت التوصيل لطلباتي؟
ج: دورة إنتاج الدينامومترات هي 6-8 أسابيع، دورة إنتاج أجهزة الاستشعار هي 2-3 أسابيع، المنتجات الأخرى يرجى الاتصال بنا.
س: كيف نحصل على الحل الكلي لمركز الاختبار؟
ج: اترك لنا بريدك الإلكتروني، سيقوم طاقمنا الفني بالتواصل معك حول الخطة التفصيلية.
س: هل يمكن أن آتي لزيارة مصنعكم؟
ج: بالتأكيد، أنت مرحب بك دائماً للزيارة.
