تفاصيل المنتج:
|
| الشهادات: | سي إم سي، ISO9001، ISO45001، ISO14001، سي | نطاق عزم الدوران الثابت: | 0-1500 دورة في الدقيقة |
|---|---|---|---|
| نطاق الطاقة المستمر: | 1500-3800 دورة في الدقيقة | ضمان: | 1 سنة |
| أقصى سرعة العمل: | 3800 دورة في الدقيقة | عزم الدوران المقدر: | 3183 نيوتن متر |
| القوة المقدرة: | 500 كيلوواط | نطاق القياس: | 0-4000 نيوتن متر |
| وزن: | 1800 كجم | الجهد المقنن: | 380 فولت |
| يكتب: | مقياس القوة الكهربائية | ||
| إبراز: | منصة اختبار دينامومتر محرك 500 كيلو واط,جهاز اختبار محركات مركبات الطاقة الجديدة,نظام اختبار محرك 3800,new energy vehicle motor tester,3800 motor test system |
||
| اسم المكون | المواصفات الأساسية | العلامة التجارية |

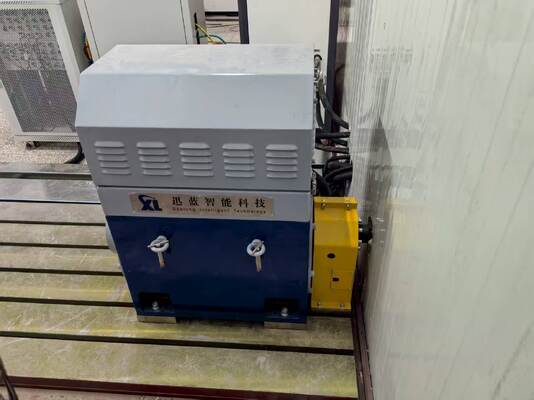

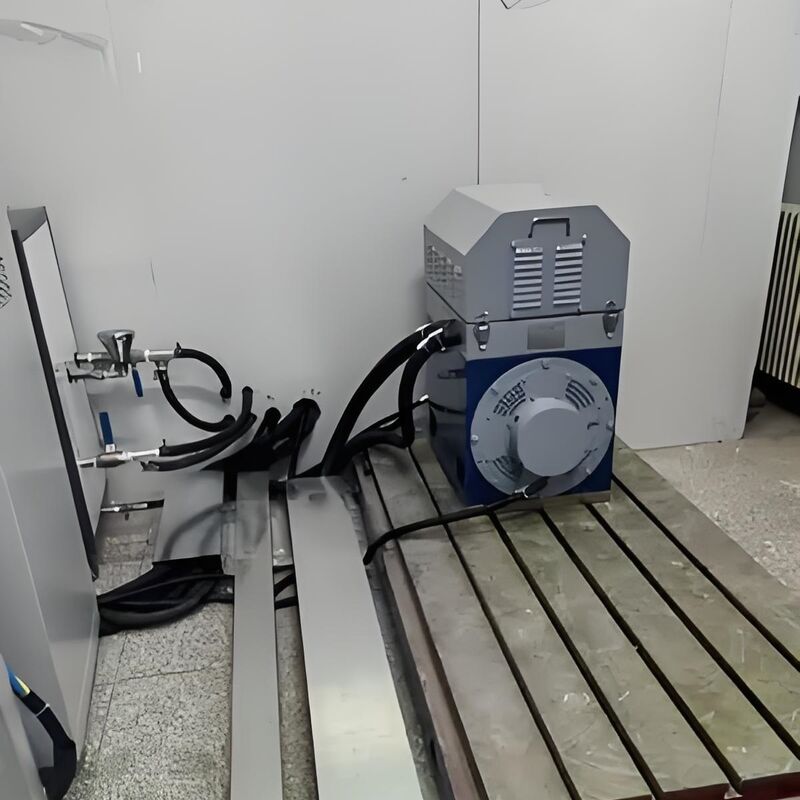

| SSCD500-1500/3800 الدينامومتر الكهربائي | الطاقة: 500 كيلوواط ؛ سرعة الاسم: 1500rpm ؛ عزم دوران اسم: 3183 Nm ؛ الحد الأقصى للسرعة: 3800rpm ؛ سرعة الطاقة الثابتة: 1500-3800rpm ؛ نظام التبريد بالماء عالي الكفاءة. | سيلونغ |
| مستشعر عزم دوران دقيق جداً | نطاق القياس: 0-4000Nm (دقة: 0.15٪ FS) ، وقت الاستجابة الديناميكية ≤1ms | HBM |

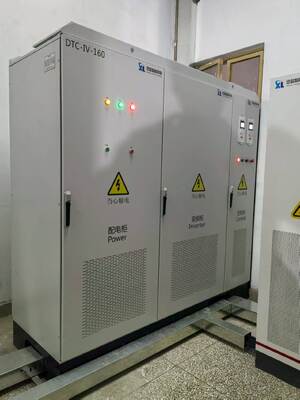

| نظام عاكس تردد متغير ذكي | الجهد المدخل: ثلاثي المراحل AC 380V - 480V ؛ تردد: 50-60Hz ؛ قيمة حماية من التيار الزائد: 1.8 مرة من التيار الاسمي ؛ مجهزة بتكنولوجيا التحكم في المتجهات ، تدعم ضبط الدوران الدقيق ،ودمج حماية الزيادة، حماية الدائرة القصيرة، وآلية حماية ثلاثية تحذير درجة الحرارة. | سيمنز |
| نظام القياس والتحكم XLP-1000 | جهاز كمبيوتر صناعي: IPC710 ، وحدة المعالجة المركزية: i7 ، ذاكرة: 32GB ، قرص صلب: 1TB ، برنامج نظام القياس والتحكم XLP-1000 | سيلونغ |
| نظام جمع البيانات | تتضمن وحدات اكتساب درجة الحرارة / الاهتزاز / الضوضاء / الضغط ؛ نطاق درجة الحرارة -40 ~ 300 °C (دقة ± 0.3 °C) ؛ تردد الاهتزاز 5Hz-20kHz ؛ نطاق قياس الضغط 0-10MPa (دقة ± 0.2٪ FS). | سيلونغ |
| تحليل الطاقة |
النموذج: WT5006 الدقة الأساسية: 0.03% (0.01% من القراءة + 0.02% من النطاق) عرض النطاق الترددي: DC، 0.1Hz - 1MHz شاشة لمسة LCD 6 قنوات + MTR |
سيلونغ |
| محول التيار | نطاق القياس 1500A، فئة الدقة 0.03٪ FS، فئة العزل F. | سيلونغ |
| محاكي البطارية | الجهد الخارجي: 36-1500 فولت؛ الطاقة الاسمية: 500 كيلوواط؛ الطاقة القصوى: 625 كيلوواط؛ التيار الاسمية: 1200A؛ التيار القصوى: 1500A؛ الجهد العكسي: 380-450 فولت؛يدعم 8 أنواع من نماذج البطارية (بما في ذلك محاكاة البطارية الصلبة). | سيلونغ |
| المكونات الاختيارية | ربطات عالية الأداء | سرعة مسموح بها: 6000 دورة في الدقيقة، عزم دوران مسموح به: 4500 Nm، هيكل عازل مرن |
| دعامة تركيب محرك قابلة للتعديل | نطاق تعديل الدعامات (ارتفاع مركز المحرك): 250mm-600mm ؛ قدرة الحمل: ≥500kg | |
| منصة حديدية صلبة عالية الدقة | المادة: HT350 (قوة الشد ≥ 350MPa) ، هيكل التخفيف من مخروط العسل ، خطأ السطح ≤0.02mm/m | |
| صمامات صدمة مركبة | مضخم صدمة رئيسي خفيف قابل للتعديل مع كفاءة خفيفة ≥92٪ ، مناسبة لمتطلبات قمع الاهتزاز في اختبارات الطاقة العالية. |
| المعلمات | المؤشرات التقنية |
| مصنعي الدينامومترات الكهربائية | سيلونغ |
| الطاقة الاسمية | 500 كيلوواط |
| عزم دوران اسمي | 3183Nm |
| السرعة الاسمية | 1500 دورة في الدقيقة |
| السرعة القصوى | 3800دورة في الدقيقة |
| نطاق سرعة عزم دوران ثابت | 0-1500 دورة في الدقيقة |
| نطاق سرعة الطاقة الثابتة | 1500-3800 دورة في الدقيقة |
| نموذج جهاز استشعار عزم الدوران | T40FM |
| مصنع مستشعر عزم الدوران | HBM |
| نطاق جهاز استشعار عزم الدوران | 0-4000Nm |
| مستوى الدقة | 0.15% FS |
3. SSCD500-1500/3800 500KW مركبة الطاقة الجديدة المحرك الدينامومتر الكهربائي نظام مقعد الاختبار المزايا الأساسية
1) القدرة على التكيف مع القوة العالية: يحتوي الدينامومتر الكهربائي الأساسي على طاقة اسمية تبلغ 500 كيلوواط ، ومجموعة من عزم الدوران من 0-4000Nm ، وأقصى سرعة 3800rpm ، ومجموعة من الطاقة الثابتة من 1500-3800rpm.يمكن أن تلبي متطلبات اختبار الحمل الكامل وظروف العمل القصوى من المحركات عالية الطاقة في المركبات التجارية الثقيلة، آلات البناء الكبيرة، وما إلى ذلك، ومتوافق مع منتجات المحرك مع خصائص سرعة مختلفة.
2) دقة القياس الرائدة في الصناعة: مجهزة بمستشعر عزم دوران عالي الدقة HBM (دقة 0.15٪ FS) ومحلل طاقة Seelong WT5006 (دقة أساسية 0.03٪) ، إلى جانب وحدة اكتساب بيانات عالية السرعة 10kHz ،يحقق التقاط دقيق للمعلمات الرئيسية مثل العزم، الطاقة، درجة الحرارة، والاهتزاز، مع معدل خطأ البيانات أقل من 0.3٪.
3) قابلية النظام الممتازة للتوسع: يُدعم محاكي البطارية جهد خروجي فائق الارتفاع من 36-1500 فولت و 8 أنواع من نماذج البطارية (بما في ذلك البطاريات الصلبة الناشئة) ، مع ذروة التيار 1500A ،ومتوافق مع أنظمة طاقة محركات عالية الطاقة؛ نظام محول التردد المتغير الذكي من سيمنز متوافق مع فولتاج دخول واسع من 380V-480V ،ويحقق استجابة ديناميكية وتعديل سريع على أساس تكنولوجيا التحكم في المتجهات، مع استقرار تشغيلي ممتاز وقدرات مكافحة التداخل.
4) تصميم هيكلي محترف وموثوق به: تم التحقق من جميع المكونات الأساسية في ظل ظروف طاقة عالية. دعامات تركيب خيارية تحمل حمولة عالية (250-600 مم قابلة للتعديل) ، منصات حديد صلبة عالية HT350 ،ويمكن تجهيز معطفات الصدمات المركبة لقمع تدخلات الاهتزاز بشكل فعال أثناء اختبار القوة العالية وضمان التشغيل المستقر للمعدات على المدى الطويلالتصميم الوحدي يدعم التوسع الوظيفي والتعديلات المخصصة.
4. SSCD500-1500/3800 500KW مركبة الطاقة الجديدة المحرك الدينامومتر الكهربائي نظام مقاعد الاختبار مجالات التطبيق
1) قطاع المركبات الثقيلة ذات الطاقة الجديدة: التكيف مع الطاقة، الدوران، الكفاءة، المتانة والقدرة على التكيف مع البيئة عالية والمنخفضة درجة الحرارة اختبار محركات القيادة للشاحنات الثقيلة الطاقة الجديدة، والحافلات الكبيرة، ومركبات التعدين، الخ.ويتطابق مع متطلبات مختلفة لمطابقة بطارية الطاقة.
2) قطاع المعدات الصناعية الكبيرة: يمكننا إجراء اختبارات المصنع، واختبار النوع والتحقق من الموثوقية لمحركات المحرك الصناعي، ومجموعات المولدات ومحركات المطابقة للضاغط من 500 كيلوواط أو أقل،تغطي سيناريوهات التطبيق في الصناعات مثل المعادن، الطاقة والكيماويات.
3) مجال المعدات الخاصة: تلبية الاختبارات الخاصة للمحركات الخاصة مثل آلات البناء (المحفرات والرافعات) وأنظمة الدفع للسفن ومحركات الجر السكك الحديدية.ويتكيف مع ظروف العمل المعقدة من عزم دوران عالية، سرعة واسعة وتأثير قوي.
4) البحث والتطوير والاختبار الراقيةتوفير البحث والتطوير في أداء المحركات عالية الطاقة واختبار الامتثال للمعايير وحلول اختبار مخصصة للمعاهد البحثية الوطنية.مراكز أبحاث وتطوير السيارات الراقية ومؤسسات الاختبار المعتمدة من طرف ثالثدعم التحقق من الابتكار في تكنولوجيا المحركات المتطورة.
5. SSCD500-1500/3800 500KW مركبات الطاقة الجديدة المحرك الدينامومتر الكهربائي مقعد الاختبار المعايير المرجعية لنظام
المعايير الوطنية
المعايير الدولية
المعايير الخاصة بالمكونات
6قائمة النماذج لنظام مقاعد اختبار الدينامومتر الكهربائي للسيارات ذات الطاقة الجديدة
| النموذج | الطاقة (كيلوواط) | عزم الدوران (Nm) | السرعة الاسمية (rpm) | السرعة القصوى (د / دقيقة) | دقة قياس عزم الدوران |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.15% FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.15% FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.15% FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.15% FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.15% FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.15% FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.15% FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.15% FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.15% FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.15% FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.15% FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.15% FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.15% FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.15% FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.15% FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.15% FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.15% FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.15% FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.15% FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.15% FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.15% FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 0.15% FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.15% FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 0.15% FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.15% FS |
7التسليم ودعم ما بعد البيع
التسليم
يتم شحن النماذج القياسية في غضون 90 يومًا ، في حين يتم شحن النماذج المخصصة في غضون 120-150 يومًا (بما في ذلك المساعدة اللوجستية الدولية والتخليص الجمركي).التسليم يشمل مجموعة كاملة من المعدات، تعليمات التثبيت، دليل التشغيل، شهادة المعايرة، قائمة قطع الغيار، وغيرها من الوثائق الكاملة.
خدمة ما بعد البيع
1) خدمة الضمان: المكونات الأساسية (الدينامومتر، فلنج عزم الدوران، نظام عاكس التردد المتغير) مضمونة لمدة سنة واحدة،وسيتم إصلاح أو استبدال الأجزاء المعيبة مجانًا خلال فترة الضمان.
2) الدعم الفني: يتم توفير الدعم الفني ثنائي اللغة (الصينية والإنجليزية) مدى الحياة ، مع وقت استجابة أقل من 4 ساعات أو تساويها ؛ التحليل عن بعد (على أساس الكمبيوتر) ،إرشادات تكوين الحلول الوحيدة، والإجابات عبر الإنترنت على الأسئلة التقنية مدعومة.
3) خدمات التدريب: نحن نقدم يومين من التدريب التشغيلي المجانية في الموقع، والتي تغطي تثبيت المعدات، وإعدادات المعلمات، واختبار حالة التشغيل، وتحليل البيانات، والصيانة اليومية،لضمان مهارة المستخدمين في تشغيل النظام.
8أسئلة شائعة
س: ما هو الحد الأدنى لكمية الطلب للتعاون بيننا؟
ج: نحن ندعم الطلبات الصغيرة من 1 قطعة لمنتجات المخزون.
س: كيف يمكنني معرفة المزيد عن المنتجات؟
ج: الرجاء ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني.
س: ما هو مدة الدفع؟
ج: عادة ما يكون الودائع 40٪ T / T، ودفع كامل قبل الشحن.
س: ما هو وقت التوصيل لطلباتي؟
ج: دورة إنتاج الدينامومترات هي 6-8 أسابيع، دورة إنتاج أجهزة الاستشعار هي 2-3 أسابيع، المنتجات الأخرى يرجى الاتصال بنا.
س: كيف نحصل على الحل الكلي لمركز الاختبار؟
ج: اترك لنا بريدك الإلكتروني، سيقوم طاقمنا الفني بالتواصل معك حول الخطة التفصيلية.
س: هل يمكن أن آتي لزيارة مصنعكم؟
ج: بالتأكيد، أنت مرحب بك دائماً للزيارة.
