تفاصيل المنتج:
|

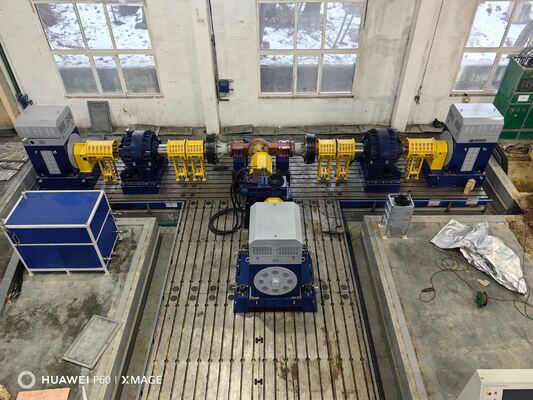

نظام اختبار محرك دينامومتر المحور الكهربائي للسيارات SSCD350-1800-4000
1. وصف مكونات نظام اختبار محرك دينامومتر المحور الكهربائي للسيارات SSCD350-1800-4000
نظام اختبار محرك دينامومتر المحور الكهربائي للسيارات SSCD350-1800-4000 عبارة عن منصة اختبار شاملة عالية الأداء مصممة خصيصًا لاختبار محاور السيارات من فئة 350 كيلو واط وأنظمة النقل ذات الصلة. يدمج هذا النظام وحدات أساسية مثل دينامومتر القيادة، ودينامومتر الحمل، وشفة عزم الدوران عالية الدقة، ونظام القياس والتحكم الذكي، ومحاكي البطارية. يغطي بشكل شامل التحقق من الأداء، واختبار المتانة، واحتياجات تقييم الموثوقية لمحاور المركبات التجارية وأنظمة نقل المركبات الخاصة، مما يوفر حلاً كاملاً لأبحاث وتطوير المحاور، واختبار الإنتاج، والمزيد.
| اسم المكون | المواصفات الأساسية | العلامة التجارية |
| دينامومتر القيادة SSCD350-1800-4000 | الطاقة: 350 كيلو واط؛ عزم الدوران المقنن: 1858 نيوتن متر؛ السرعة المقننة: 1800 دورة في الدقيقة؛ السرعة القصوى: 4000 دورة في الدقيقة؛ يدعم التحكم في عزم الدوران الثابت / السرعة الثابتة / الطاقة الثابتة؛ زمن الاستجابة: ≤10 مللي ثانية | Seelong |
| دينامومتر الحمل SSCD350-1800-4000 | الطاقة: 350 كيلو واط؛ عزم الدوران المقنن: 1858 نيوتن متر؛ السرعة المقننة: 1800 دورة في الدقيقة؛ السرعة القصوى: 4000 دورة في الدقيقة؛ دقة التحكم في عزم الدوران: ≤±0.2% FS؛ نظام تبديد الحرارة المبرد بالماء. | Seelong |
| شفة عزم الدوران | نطاق القياس 0-4000 نيوتن متر؛ الدقة 0.15% FS؛ دقة السرعة ±1 دورة في الدقيقة؛ زمن الاستجابة الديناميكي ≤1 مللي ثانية | HBM |
| نظام العاكس متغير التردد | جهد الإدخال: ثلاثي الأطوار AC 380V-480V؛ التردد: 50-60 هرتز؛ تقنية التحكم المتجه؛ حماية ثلاثية ضد التيار الزائد والجهد الزائد وارتفاع درجة الحرارة. | Siemens |
| نظام القياس والتحكم XLP-1000 | الكمبيوتر الصناعي: IPC710؛ وحدة المعالجة المركزية I7، ذاكرة وصول عشوائي (RAM) سعة 32 جيجابايت، محرك أقراص ثابت (HDD) سعة 1 تيرابايت؛ برنامج القياس والتحكم المخصص XLP-1000؛ يدعم إعداد حالة التشغيل وإنشاء التقارير. | Seelong |
| نظام الحصول على البيانات | يتضمن وحدات الحصول على درجة الحرارة / الاهتزاز / الضوضاء؛ نطاق درجة الحرارة -40~200 درجة مئوية (الدقة ±0.5 درجة مئوية)؛ تردد الاهتزاز 10 هرتز-10 كيلو هرتز. | Seelong |
| محاكي البطارية | جهد الخرج 36-1200 فولت؛ التيار المقنن ≥1000 أمبير؛ يدعم تغذية الطاقة المرتدة (كفاءة التغذية المرتدة ≥90%)؛ متوافق مع 8 أنواع من نماذج البطاريات. | Seelong |
| كتيفة تثبيت قابلة للتعديل | نطاق تعديل الارتفاع المركزي: 250-600 مم؛ سعة التحميل: ≥1000 كجم؛ خطأ تسطح سطح التركيب: ≤0.02 مم/متر | Seelong |
| لوحة سطح من الحديد الزهر | المادة: HT350 (قوة الشد ≥350 ميجا باسكال)؛ هيكل تخميد قرص العسل؛ خطأ التسطح ≤0.02 مم/متر | Seelong |
| الاقتران | السرعة المسموح بها ≥ 6000 دورة في الدقيقة؛ سعة عزم الدوران ≥ 6000 نيوتن متر؛ هيكل عازل مرن؛ مواد مقاومة للاهتراء والتآكل. | Seelong |
| الدرع الواقي | هيكل مغلق بالكامل؛ الارتفاع ≥ 1.8 متر؛ مرتبط بالنظام (يتوقف على الفور عند التنشيط)؛ مادة ممتصة للصوت مدمجة. | Seelong |
| محلل الطاقة | الدقة الأساسية ≤0.03%؛ عرض النطاق الترددي DC-1MHz؛ 6 قنوات + MTR؛ تشغيل شاشة تعمل باللمس LCD | Seelong |
| محول التيار | نطاق القياس 1200 أمبير؛ فئة الدقة 0.03% FS؛ فئة العزل F. | Seelong |
| المبرد | سعة التبريد متوافقة مع أنظمة 350 كيلو واط؛ دقة التحكم في درجة الحرارة ±2 درجة مئوية؛ تصميم ثنائي الدائرة (دينامومتر + تبريد المحور) | Seelong |
| محطة زيت التشحيم | ضغط إمداد الزيت: 0.3-0.6 ميجا باسكال؛ معدل التدفق: قابل للتعديل؛ نطاق التحكم في درجة حرارة الزيت: 30-60 درجة مئوية؛ مجهزة بوظائف الترشيح والتحذير من مستوى الزيت. | Seelong |
2. نظام اختبار محرك دينامومتر المحور الكهربائي للسيارات SSCD350-1800-4000 المعايير الفنية
| المعايير | المؤشرات الفنية |
| العلامة التجارية للدينامومتر الكهربائي | Seelong |
| الطاقة المقننة لدينامومتر القيادة | 350 كيلو واط |
| عزم الدوران المقنن لدينامومتر القيادة | 1858 نيوتن متر |
| سرعة دينامومتر القيادة المقننة | 1800 دورة في الدقيقة |
| السرعة القصوى لدينامومتر القيادة | 4000 دورة في الدقيقة |
| زمن استجابة دينامومتر القيادة | ≤10 مللي ثانية |
| الطاقة المقننة لدينامومتر الحمل | 350 كيلو واط |
| عزم الدوران المقنن لدينامومتر الحمل | 1858 نيوتن متر |
| نطاق شفة عزم الدوران | 0-4000 نيوتن متر |
| دقة شفة عزم الدوران | 0.15%FS |
| دقة سرعة شفة عزم الدوران | ±1 دورة في الدقيقة |
| زمن الاستجابة الديناميكي لشفة عزم الدوران | ≤1 مللي ثانية |
| نطاق جهد الخرج لمحاكي البطارية | 36-1200 فولت |
| التيار المقنن لمحاكي البطارية | ≥1000 أمبير |
| كفاءة استعادة الطاقة لمحاكي البطارية | ≥90% |
| الدقة الأساسية لمحلل الطاقة | ≤0.03% |
| عرض النطاق الترددي لمحلل الطاقة | DC-1MHz |
| نطاق تعديل الارتفاع المركزي لكتيفة التركيب | 250-600 مم |
| تحمل كتيفة التركيب | ≥1000 كجم |
| مادة لوحة الحديد الزهر | HT350 (قوة الشد ≥350 ميجا باسكال) |
3. نظام اختبار محرك دينامومتر المحور الكهربائي للسيارات SSCD350-1800-4000 المزايا الأساسية
1) يعمل الدينامومتر المزدوج بالتنسيق، مما يوفر سيناريوهات اختبار شاملة: مجهزة بدينامومترات SSCD350-1800-4000 مزدوجة لكل من القيادة والحمل، كل وحدة لديها طاقة مقننة تبلغ 350 كيلو واط، وعزم دوران يبلغ 1858 نيوتن متر، وسرعة قصوى تبلغ 4000 دورة في الدقيقة. يمكنه محاكاة ظروف القيادة والحمل المزدوجة لمحاور السيارات في التشغيل الفعلي، وتغطية احتياجات اختبار الأداء الكاملة لمحاور المركبات التجارية والمركبات الخاصة، ومناسبة للتحقق من استجابة عزم الدوران والسرعة في ظل ظروف الطريق المختلفة.
2) دقة القياس الرائدة في الصناعة: باستخدام شفة عزم دوران HBM عالية الدقة بدقة 0.15%FS، ودقة سرعة تبلغ ±1 دورة في الدقيقة، واستجابة ديناميكية تبلغ ≤1 مللي ثانية؛ مقترنة بمحلل طاقة Seelong بدقة أساسية تبلغ ≤0.03%، جنبًا إلى جنب مع نظام الحصول على البيانات متعدد الأبعاد (دقة درجة الحرارة ±0.5 درجة مئوية، وتغطية تردد الاهتزاز 10 هرتز-10 كيلو هرتز)، فإنه يحقق الحصول الدقيق وتحليل المعلمات الرئيسية مثل عزم الدوران والطاقة ودرجة الحرارة والاهتزاز.
3) استقرار النظام القوي والتوافق: تستخدم أنظمة العاكس متغير التردد من Siemens تقنية التحكم المتجه، والتي تتميز بحماية ثلاثية ضد التيار الزائد والجهد الزائد وارتفاع درجة الحرارة، وهي متوافقة مع نطاق جهد إدخال واسع من 380 فولت-480 فولت؛ يدعم محاكي البطارية نطاق خرج جهد واسع من 36-1200 فولت وتيارًا عاليًا يبلغ ≥1000 أمبير، وهو متوافق مع 8 أنواع من نماذج البطاريات، ولديه كفاءة تغذية طاقة مرتجعة تبلغ ≥90%، مما يلبي احتياجات مطابقة الطاقة لمحاور المركبات المختلفة مع تحقيق توفير الطاقة وتقليل الاستهلاك.
4) تصميم هيكلي علمي وآمن وموثوق به: تحتوي كتيفة التركيب القابلة للتعديل على ارتفاع مركزي يبلغ 250-600 مم، وقدرة تحمل تبلغ ≥1000 كجم، وخطأ تسطح يبلغ ≤0.02 مم/متر على سطح التركيب؛ يتم دمج لوحة الحديد الزهر HT350 مع هيكل ممتص للصدمات على شكل قرص العسل لضمان استقرار الاختبار عالي السرعة؛ تحتوي الغطاء الواقي المغلق بالكامل على مادة ممتصة للصوت مدمجة وهي مرتبطة بالنظام (تبدأ وتتوقف على الفور)، مع مراعاة متطلبات الحماية والسلامة وتقليل الضوضاء.
5) قياس وتحكم ذكيان، تشغيل فعال: تم تجهيز نظام القياس والتحكم XLP-1000 بجهاز كمبيوتر صناعي I7 (ذاكرة 32 جيجابايت + محرك أقراص ثابت بسعة 1 تيرابايت)، ويدعم البرنامج المخصص إعداد حالة العمل، ومراقبة البيانات في الوقت الفعلي، وإنشاء التقارير تلقائيًا؛ تحتوي محطة التشحيم على تنظيم ضغط إمداد الزيت، والتحكم في درجة حرارة الزيت، ووظائف التحذير من مستوى الزيت، وتصميم الدائرة المزدوجة للمبرد متكيف بدقة مع احتياجات تبريد الدينامومتر والمحور، مما يقلل بشكل كبير من تكلفة التدخل اليدوي.
4. مجالات تطبيق نظام اختبار محرك دينامومتر المحور الكهربائي للسيارات SSCD350-1800-4000
1) مجال محور المركبات التجارية: اختبار الطاقة وعزم الدوران وكفاءة النقل والمتانة القابلة للتطبيق على محاور المركبات التجارية مثل الشاحنات الثقيلة والحافلات والشاحنات الصغيرة، والتي تغطي التحقق من الأداء واختبار المصنع لمختلف المحاور مثل محاور القيادة ومحاور التوجيه ومحاور الدعم.
2) قطاع المركبات الخاصة: اختبار متخصص للمحاور للمركبات الخاصة مثل آلات البناء (الحفارات واللوادر) ومركبات التعدين والمركبات العسكرية لتلبية متطلبات تقييم الموثوقية والاستقرار في ظل عزم دوران مرتفع وظروف عمل معقدة.
3) مجال البحث والتطوير للمحور: نوفر منصات البحث والتطوير والاختبار لمصنعي المحاور ومعاهد الأبحاث، وندعم حلول الاختبار المخصصة لتحسين هيكل المحور، ومطابقة نظام النقل، والبحث والتطوير في مجال تكنولوجيا توفير الطاقة.
4) منظمات الاختبار التابعة لجهات خارجية: متوافقة مع المعايير الوطنية والدولية، وتوفر خدمات اختبار الامتثال لمعايير منتجات المحور لوكالات فحص الجودة وهيئات الاعتماد، والتي تغطي جميع أبعاد الاختبار بما في ذلك أداء السلامة والأداء البيئي والمتانة.
5. المعايير المرجعية لنظام اختبار محرك دينامومتر المحور الكهربائي للسيارات SSCD350-1800-4000
QC/T 533－2020 “تجميع محور القيادة للمركبات التجارية”
QC/T 534－2020 “مؤشرات تقييم اختبار المقعد لمحور قيادة السيارات”
GB/T 23920-2024 “آلات البناء - المحاور”
JB/T 5929-1991 “طرق اختبار الموثوقية لمحور قيادة آلات البناء”
JB/T 10634-2023 “دينامومتر كهربائي”
| النموذج | الطاقة (KW) | عزم الدوران (Nm) | السرعة المقننة (دورة في الدقيقة) | السرعة القصوى (دورة في الدقيقة) | دقة قياس عزم الدوران |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.15%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.15%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.15%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.15%FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.15%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.15%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.15%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.15%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.15%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.15%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.15%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.15%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.15%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.15%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.15%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.15%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.15%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.15%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.15%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.15%FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.15%FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 0.15%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.15%FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 0.15%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.15%FS |
يتم شحن النماذج القياسية في غضون 90 يومًا، بينما يتم شحن النماذج المخصصة في غضون 120-150 يومًا (بما في ذلك الخدمات اللوجستية الدولية والمساعدة في التخليص الجمركي). يتضمن التسليم مجموعة كاملة من المعدات، وتعليمات التثبيت، ودليل التشغيل، وشهادة المعايرة، وقائمة قطع الغيار، وغيرها من الوثائق الكاملة. يتم دعم التثبيت والتشغيل في الموقع.
خدمة ما بعد البيع
1) خدمة الضمان: يتم ضمان المكونات الأساسية (دينامومتر، شفة عزم الدوران، نظام محول التردد) لمدة عام واحد، وسيتم إصلاح المكونات المعيبة أو استبدالها مجانًا خلال فترة الضمان.
2) الدعم الفني: يتم توفير دعم فني ثنائي اللغة (الصينية والإنجليزية) مدى الحياة، مع وقت استجابة يبلغ ≤4 ساعات؛ يتم دعم التصحيح عن بعد (القائم على الكمبيوتر)، وتوجيه تكوين الحلول المعيارية، والإجابات عبر الإنترنت على الأسئلة الفنية.
3) خدمات التدريب: نقدم يومين من التدريب المجاني على التشغيل في الموقع، والذي يغطي تركيب المعدات، وإعدادات المعلمات، واختبار حالة التشغيل، وتحليل البيانات، والصيانة اليومية، لضمان إتقان المستخدمين لتشغيل النظام.
8. الأسئلة الشائعة
س: ما هو الحد الأدنى لكمية الطلب للتعاون لدينا؟
ج: نحن ندعم طلبًا تجريبيًا صغيرًا من قطعة واحدة للمنتجات الموجودة في المخزون.
س: كيف يمكنني معرفة المزيد عن المنتجات؟
ج: يرجى ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني الخاص بك.
س: ما هو مصطلح الدفع الخاص بك؟
ج: عادةً ما يكون إيداع 30% T/T، ويدفع بالكامل قبل الشحن.
س: ما هو المهلة الزمنية لطلباتي؟
ج: دورة إنتاج الدينامومترات هي 6-8 أسابيع، ودورة إنتاج المستشعرات هي 2-3 أسابيع، والمنتجات الأخرى يرجى الاتصال بنا.
س: كيف نحصل على الحل العام لمنصة الاختبار؟
ج: اترك لنا بريدك الإلكتروني، وسيتواصل معك موظفونا الفنيون بشأن الخطة التفصيلية.
س: هل يمكنني زيارة المصنع الخاص بك؟
ج: بالتأكيد، أنت مرحب بك دائمًا للقيام بزيارة.
