تفاصيل المنتج:
|

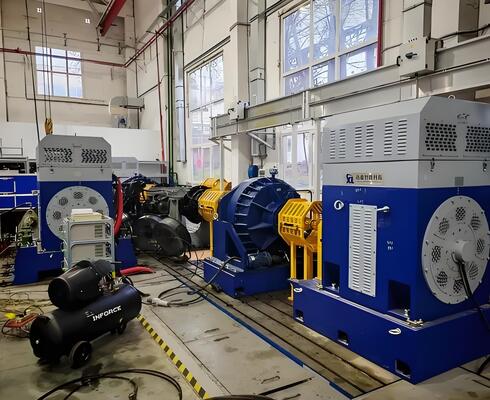

SSCD400-1800-4000 نظام مقعد اختبار الدينامومتر الكهربائي لذراع المركبة
1.SSCD400-1800-4000المركبةوصف مكون نظام مقعد اختبار الدينامومتر الكهربائي للحامل
The SSCD400-1800-4000 Vehicle Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 400kW-class Vehicle axles and high-end transmission systemsهذا النظام يدمج وحدات أساسية مثل دينامومتر القيادة، دينامومتر الحمل، فليانج عزم الدوران عالية الدقة، نظام قياس ومراقبة ذكي، ومحاكي البطارية.وهي تغطي بشكل شامل التحقق من الأداء العالي، اختبار الصمود على المدى الطويل ، واحتياجات تقييم موثوقية الظروف القصوى من محاور المركبات التجارية الثقيلة ونظم نقل المركبات الهندسية الخاصة ،توفير حل كامل لبحث وتطوير المحورات المتطورة واختبار الإنتاج الضخم.
| اسم المكون | المواصفات الأساسية | العلامة التجارية |
| دينامومتر القيادة SSCD400-1800-4000 | الطاقة: 400 كيلوواط ؛ عزم دوران معدل: 2119Nm ؛ سرعة معدلة: 1800rpm ، سرعة قصوى: 4000rpm ؛ يدعم عزم دوران ثابت / سرعة ثابتة / طاقة ثابتة / تحكم حالة تشغيل مخصصة ؛ وقت الاستجابة: ≤8ms | سيلونغ |
| مقياس الدينامومتر SSCD400-1800-4000 | طاقة الخروج: 400 كيلوواط ؛ عزم دوران اسمي: 2119Nm ؛ سرعة اسمي: 1800rpm ؛ سرعة أقصى: 4000rpm ؛ دقة التحكم في عزم دوران: ≤ ± 0.15٪ FS ؛ نظام تبريد بالماء عالي الكفاءة. | سيلونغ |
| عجلة الدوران | نطاق القياس: 0-5000 Nm؛ الدقة: 0.1% FS؛ دقة السرعة: 0.05 دورة في الدقيقة؛ وقت الاستجابة الديناميكية: ≤0.8 ms | HBM |
| نظام عاكس التردد المتغير | الجهد المدخل: ثلاثي المراحل AC 380V-480V ؛ تردد: 50-60Hz ؛ تكنولوجيا التحكم في المتجهات عالية الأداء ؛ حماية أربعة أضعاف ضد التيار الزائد والجهد الزائد والحرارة الزائدة والحمل الزائد. | سيمنز |
| نظام القياس والتحكم XLP-1000 | الكمبيوتر الصناعي: IPC 710 ؛ وحدة المعالجة المركزية I7 ، و 32GB من ذاكرة الوصول العشوائي ، و 1TB من SSD ؛ برنامج قياس و تحكم مخصص XLP-1000 ؛ يدعم الإعدادات المسبقة متعددة الشروط ، وتصور البيانات في الوقت الحقيقي ، وتوليد التقارير المخصصة. | سيلونغ |
| نظام جمع البيانات | تتضمن وحدات اكتساب درجة الحرارة / الاهتزاز / الضوضاء / الضغط ؛ نطاق درجة الحرارة -40 ~ 300 °C (دقة ± 0.3 °C) ؛ تردد الاهتزاز 5Hz-20kHz ؛ نطاق قياس الضغط 0-10MPa (دقة ± 0.2٪ FS). | سيلونغ |
| محاكي البطارية | الجهد الخارجي 36-1500 فولت؛ التيار الاسمي ≥1200A؛ يدعم ردود فعل الطاقة (كفاءة ردود الفعل ≥92٪) ؛ متوافق مع 10 نماذج البطارية. | سيلونغ |
| دعامة تركيب قابلة للتعديل | نطاق تعديل ارتفاع المركز: 300-700 ملم ؛ قدرة الحمل: ≥1500 كجم ؛ خطأ مسطحة سطح التثبيت: ≤0.015 ملم / م | سيلونغ |
| صفيحة حديدية | المواد: HT400 (قوة الشد ≥ 400MPa) ، بنية معززة من قشرة العسل ومدعمة للصدمات، خطأ السطح ≤ 0.015mm/m | سيلونغ |
| الارتباط | السرعة المسموح بها ≥7000دورة في الدقيقة؛ قدرة عزم الدوران ≥8000Nm؛ بنية عازلة عالية المرونة؛ مواد سبيكة عالية المقاومة للاستعمال والمقاومة للتآكل. | سيلونغ |
| الغطاء الوقائي | هيكل مضاد للانفجار مغلق تمامًا ؛ ارتفاع ≥ 2.0m ؛ نظام متصل (بداية-وقف + مكابحة الطوارئ) ؛ مادة مدمجة عالية الكفاءة لامتصاص الصوت وتقليل الضوضاء. | سيلونغ |
| تحليل الطاقة | الدقة الأساسية ≤0.02٪ ؛ عرض النطاق الترددي DC-2MHz ؛ 8 قنوات + MTR ؛ شاشة LCD ملونة لمسة + جهاز التحكم عن بعد وضع مزدوج. | سيلونغ |
| محول التيار | نطاق القياس 1500A؛ فئة الدقة 0.02٪ FS؛ فئة العزل H. | سيلونغ |
| المبرد | قدرة التبريد المتوافقة مع أنظمة 400 كيلوواط؛ دقة التحكم في درجة الحرارة ± 1 درجة مئوية؛ تصميم ثلاثية الحلقات (دينامومتر + محور + تبريد نظام التحكم الإلكتروني). | سيلونغ |
| محطة زيت التشحيم | ضغط إمدادات النفط: 0.4-0.8MPa؛ معدل تدفق قابل للتعديل بذكاء؛ نطاق التحكم في درجة حرارة النفط: 25-65 درجة مئوية؛ مجهزة بتصفية متعددة المراحل، إنذار مستوى النفط،وظائف إنذار درجة حرارة الزيت غير الطبيعية. | سيلونغ |
2.SSCD400-1800-4000 محور المركبة الدينامومتر الكهربائي نظام مقاعد الاختبار المعلمات التقنية
| المعلمات | المؤشرات التقنية |
| العلامة التجارية للدينامومتر الكهربائي | سيلونغ |
| قوة الدينامومتر القيادة الاسمية | 400 كيلوواط |
| عزم الدينامومتر القيادي | 2119Nm |
| سرعة الدينامومتر القياسي | 1800 دورة في الدقيقة |
| سرعة الدينامومتر القصوى | 4000 دورة في الدقيقة |
| وقت استجابة الدينامومتر | ≤8ms |
| قوة الدينامومتر ذات الحمل الاسمي | 400 كيلوواط |
| عزم الدينامومتر القياسي | 2119Nm |
| نطاق عجلة الدوران | 0-5000Nm |
| دقة عجلة الدوران | 0.15% FS |
| تحديد سرعة عجلة الدوران | 0.05 دورة في الدقيقة |
| وقت الاستجابة الديناميكية للشريط العكسي | ≤0.8ms |
| نطاق الجهد الخارجي لمحاكي البطارية | 36-1500 فولت |
| التيار الاسمي لمحاكي البطارية | ≥ 1200A |
| كفاءة استرداد الطاقة في محاكي البطارية | ≥92% |
| الدقة الأساسية لمحلل الطاقة | ≤0.02% |
| عرض النطاق الترددي لمحلل الطاقة | DC-2MHz |
| نطاق ضبط ارتفاع وسط دعامة التثبيت | 300-700ملم |
| دعامة التثبيت تحمل الحمل | ≥1500kg |
| مواد لوحات الحديد الزهري | HT400 (قوة الشد ≥ 400 MPa) |
3.SSCD400-1800-4000 محور السيارة الدينامومتر الكهربائي نظام مقاعد الاختبار المزايا الأساسية
1) تعمل الدينامومترات المزدوجة معًا لتغطية جميع ظروف العمل:مجهزة بدينامومترات مزدوجة SSCD400-1800-4000 للدفع والحمل ، كل وحدة لديها قوة مقياسية تبلغ 400 كيلوواط ، وعزم دوران 2119Nm ، وسرعة مقياسية تبلغ 1800 دورة في الدقيقة ، وسرعة قصوى تبلغ 4000 دورة في الدقيقة.يمكن أن تحاكي بدقة خصائص القيادة والحمل من محاور المركبة في ظل ظروف العمل المعقدة مثل التسلق، القيادة عالية السرعة، والجذب للحمولة الثقيلة، تغطي بشكل شامل اختبار أداء كامل حالة العمل من محاور المركبات التجارية الثقيلة والمركبات الهندسية الخاصة،وهي مناسبة للتحقق من استجابة تأثير عزم الدوران والتغيرات المفاجئة في السرعة في ظل ظروف الطرق القاسية.
2) يضمن نظام قياس عالي الدقة موثوقية البيانات العالية:يعتمد على شراع عزم الدوران عالي الدقة HBM بدقة 0.1% FS ، وحل سرعة 0.05 دورة في الدقيقة والاستجابة الديناميكية ≤0.8 ms.مزوجة بمحلل طاقة Seelong الراقي بدقة أساسية ≤00.02٪ ، جنبا إلى جنب مع نظام جمع بيانات متعدد الأبعاد عالي الدقة (دقة درجة الحرارة ± 0.3 درجة مئوية ، تغطية تردد الاهتزاز 5Hz-20kHz) ،يحقق اكتساب دقيق على مستوى الميللي ثانية وتحليل متعمق للمعلمات الرئيسية مثل عزم الدوران، الطاقة، درجة الحرارة، الاهتزاز، والضغط.
3) النظام مستقر وموثوق ومتوافق للغاية:نظام عاكس التردد المتغير من سيمنز يتبنى تقنية التحكم في المتجهات عالية الأداء، لديه أربع طبقات من حماية السلامة، متوافق مع إدخال الجهد العريض من 380V-480V،ولها استقرار تشغيلي رائد في الصناعة؛ يُدعم جهاز محاكاة البطارية جهد خروجي واسع من 36-1500 فولت وتيار عالي ≥1200A ، ومتوافق مع 10 أنواع من نماذج البطارية ، وله كفاءة ردود فعل طاقة ≥92٪ ،والتي لا تلبي فقط احتياجات مطابقة الطاقة من المحاور من مستويات الطاقة المختلفة، ولكن أيضا تحقيق وفورات كبيرة في الطاقة وخفض الاستهلاك.
4) تصميم هيكلي محسّن، موازنة بين السلامة والاستقرار:عقدة التثبيت القابلة للتعديل لديها ارتفاع مركزي قابل للتعديل من 300-700 ملم ، مما يزيد من القدرة على تحمل الحمل إلى ≥1500 كجم ، وخطأ السطحية لسطح التثبيت ≤0.015 ملم / م ؛يتم الجمع بين لوحة حديد الصلب HT400 عالية القوة مع بنية استيعاب الصدمات المعززة من قشرة العسل للتعويض بفعالية عن الاهتزازات الناتجة عن اختبار السرعة العالية والدوران العاليغطاء الحماية المقاومة للانفجار مغلق بالكامل لديه مادة مدمجة عالية الكفاءة لاستيعاب الصوت ، والتي تعمل جنبا إلى جنب مع النظام لتحقيق حماية السلامة المزدوجة ،مع مراعاة احتياجات السلامةالحد من الضوضاء وتبديد الحرارة.
5) التحديث الذكي للقياس والتحكم ، والتشغيل الفعال والمريح:نظام القياس والتحكم XLP-1000 مجهز بجهاز كمبيوتر صناعي I7 (ذاكرة 32G + 1T SSD) ، والبرمجيات المخصصة تدعم إعدادات مسبقة متعددة الظروف ، وتصور البيانات في الوقت الحقيقي ،وتوليد تقارير مخصصة· محطة التشحيم لديها تنظيم تدفق ذكي، والتحكم الدقيق في درجة حرارة الزيت ووظائف الإنذار المبكر متعددة المستويات،وتصميم الحلقة الثلاثة من المبرد مُعدَّل بدقة لاحتياجات التبريد من وحدات متعددة، مما يقلل إلى حد كبير من تكلفة التدخل اليدوي ويحسن من كفاءة الاختبار.
4.نظام SSCD400-1800-4000 محور المركبة الدينامومتر الكهربائي مقعد الاختبار مجالات التطبيق
1) مجال محور المركبات التجارية الثقيلة:اختبار الطاقة المخرجة، ونقل العزم، وكفاءة النقل، واختبار متانة طويلة الأمد للحاويات للشاحنات الثقيلة، والحافلات الكبيرة، ومقطورات الجرار، وغيرها من المركبات التجارية الثقيلة،تغطي التحقق من الأداء واختبار المصنع لمختلف المحاور مثل محاور القيادة الثقيلة، محاور التوجيه المعززة، ومحاور الدعم الثقيلة.
2) مجال المركبات الهندسية الخاصة:اختبارات متخصصة للأحواض للمركبات الهندسية الخاصة مثل الحفارات الكبيرة وشاحنات التفريغ التعدينية والمحملات الثقيلة.تلبية متطلبات تقييم الموثوقية والاستقرار في ظل عزم دوران كبير، على المدى الطويل، وظروف العمل المعقدة، والتكيف مع التحقق من الأداء في بيئات التشغيل القاسية.
3) مجال أبحاث وتطوير المحورات المتطورة:نحن نقدم أداء عالية البحث والتطوير ومنصات الاختبار لشركات تصنيع المحاور الرائدة ومعاهد البحوث الراقية،دعم حلول الاختبار المخصصة مثل تحسين هيكل المحور عالي القوة، ومطابقة نظام النقل بدقة، والابتكار في تكنولوجيا توفير الطاقة، مما يساعد على تحقيق اختراقات في تكنولوجيا المحور المتطورة.
4) حقل مؤسسة الاختبار المعتمدة:We meet national and international high-standard testing requirements and provide high-power vehicle axle product standard compliance testing services for national-level quality inspection agencies and third-party authoritative certification unitsتغطي جميع أبعاد الاختبار مثل أداء السلامة والأداء البيئي والمتانة القصوى.
5.SSCD400-1800-4000 معايير مرجعية لنظام مقاعد اختبار الدينامومتر الكهربائي للقوارب
QC/T 533-2020 تجميع محور محرك المركبات التجارية
QC/T 534-2020 مؤشرات تقييم الاختبار على مقاعد الاختبار للمحور القيادي للسيارات
ضابط GB/T 23920-2024 (آلات البناء - المحاور)
JB/T 5929-1991 "طرق اختبار موثوقية محور محرك آلات البناء"
JB/T 10634-2023 الدينامومتر الكهربائي
| النموذج | الطاقة (كيلوواط) | عزم الدوران (Nm) | السرعة الاسمية (rpm) | السرعة القصوى (د / دقيقة) | دقة قياس عزم الدوران |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.15% FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.15% FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.15% FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.15% FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.15% FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.15% FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.15% FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.15% FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.15% FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.15% FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.15% FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.15% FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.15% FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.15% FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.15% FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.15% FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.15% FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.15% FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.15% FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.15% FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.15% FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 0.15% FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.15% FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 0.15% FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.15% FS |
يتم شحن النماذج القياسية في غضون 90 يومًا ، في حين يتم شحن النماذج المخصصة في غضون 120-150 يومًا (بما في ذلك المساعدة اللوجستية الدولية والتخليص الجمركي).التسليم يشمل مجموعة كاملة من المعدات، تعليمات التثبيت، دليل التشغيل، شهادة المعايرة، قائمة قطع الغيار، وغيرها من الوثائق الكاملة.
خدمة ما بعد البيع
1) خدمة الضمان: المكونات الأساسية (الدينامومتر، فلانج عزم الدوران، نظام محول التردد) مضمونة لمدة سنة واحدة،وسيتم إصلاح أو استبدال المكونات المعيبة مجاناً خلال فترة الضمان.
2) الدعم الفني: يتم توفير الدعم الفني ثنائي اللغة (الصينية والإنجليزية) مدى الحياة ، مع وقت استجابة ≤4 ساعات ؛ التحكم عن بعد (مستندة إلى الكمبيوتر) ،إرشادات تكوين الحلول الوحيدة، والإجابات عبر الإنترنت على الأسئلة التقنية مدعومة.
3) خدمات التدريب: نحن نقدم يومين من التدريب التشغيلي المجانية في الموقع، والتي تغطي تثبيت المعدات، وإعدادات المعلمات، واختبار حالة التشغيل، وتحليل البيانات، والصيانة اليومية،لضمان مهارة المستخدمين في تشغيل النظام.
8.الأسئلة الشائعة
س: ما هو الحد الأدنى لكمية الطلب للتعاون بيننا؟
ج: نحن ندعم الطلبات الصغيرة من 1 قطعة لمنتجات المخزون.
س: كيف يمكنني معرفة المزيد عن المنتجات؟
ج: الرجاء ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني.
س: ما هو مدة الدفع؟
ج: عادةً ما تكون الودائع 30% T/T، تدفع كاملة قبل الشحن.
س: ما هو وقت التوصيل لطلباتي؟
ج: دورة إنتاج الدينامومترات هي 6-8 أسابيع، دورة إنتاج أجهزة الاستشعار هي 2-3 أسابيع، المنتجات الأخرى يرجى الاتصال بنا.
س: كيف نحصل على الحل الكلي لمركز الاختبار؟
ج: اترك لنا بريدك الإلكتروني، سيقوم طاقمنا الفني بالتواصل معك حول الخطة التفصيلية.
س: هل يمكن أن آتي لزيارة مصنعكم؟
ج: بالتأكيد، أنت مرحب بك دائماً للزيارة.
