تفاصيل المنتج:
|
| نطاق السرعة: | 1000-4000 دورة في الدقيقة | الجهد المقنن: | 380 فولت ± 10% 50 هرتز |
|---|---|---|---|
| عزم الدوران المقدر: | 430 نيوتن متر | نطاق عزم الدوران الثابت: | 0-1000 دورة في الدقيقة |
| Constant Power Range: | 1000-3800 rpm | ميزات السلامة: | حماية الزائد ، توقف الطوارئ |
| القوة المقدرة: | 45kw | درجة حرارة التشغيل: | -10 درجة مئوية إلى 45 درجة مئوية |
| طريقة التبريد: | تبريد الهواء |

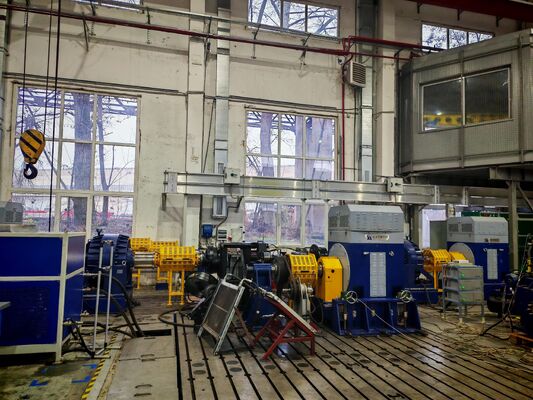

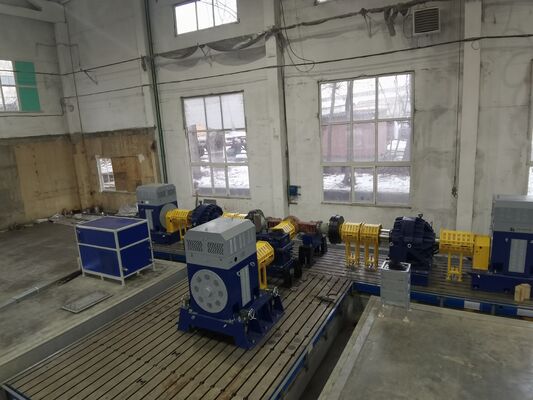

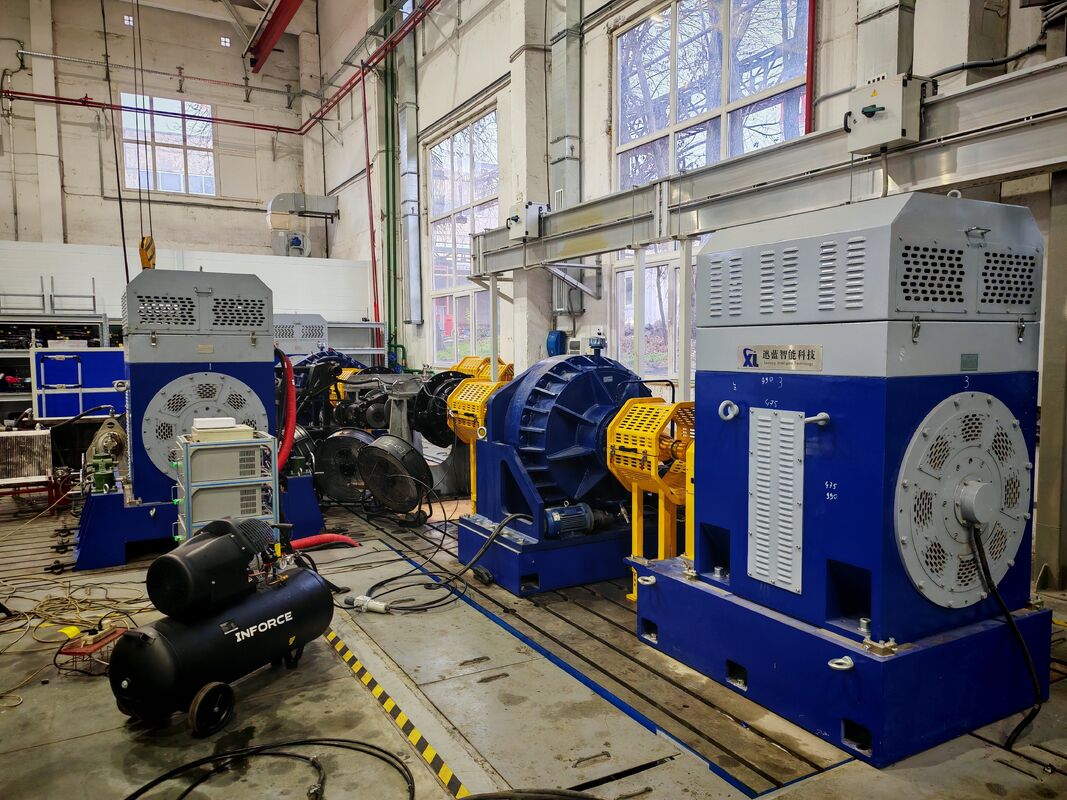

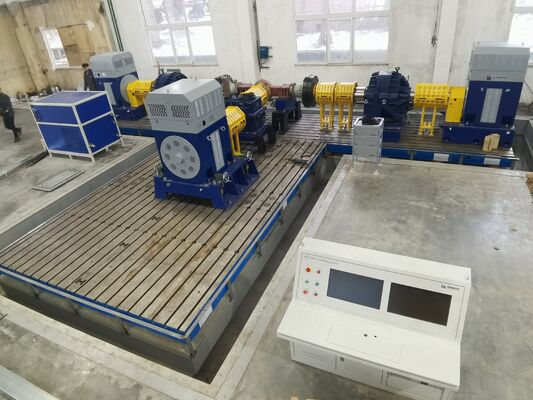

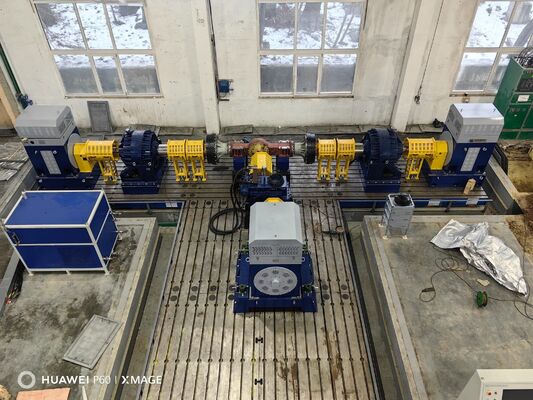

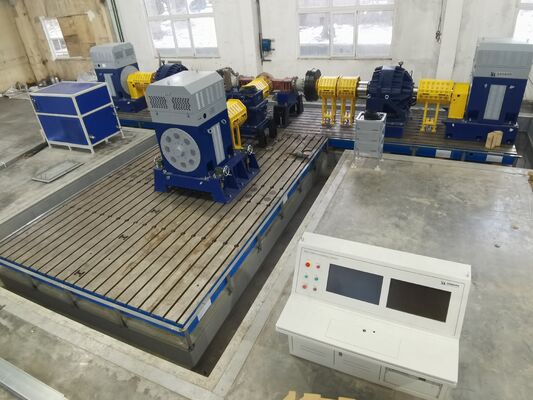

SSCD45-1000-4000 نظام مقعد اختبار الدينامومتر الكهربائي للمحور السيارات
1.SSCD45-1000-4000 محور السيارات الدينامومتر الكهربائي مقعد الاختبار وصف نظام المكون
نظام SSCD45-1000-4000 للسيارات محور الدينامومتر الكهربائي مقعد الاختبار هو عالية الأداء،منصة اختبار شاملة فعالة من حيث التكلفة مصممة خصيصًا لاختبار محاور السيارات ذات الطاقة المنخفضة إلى المتوسطة وأنظمة النقل من فئة 45 كيلوواطهذا النظام يدمج وحدات أساسية مثل دينامومتر القيادة عالية الكفاءة، دينامومتر الحمل عالية الأداء،و نظام قياس و تحكم ذكيتغطي بشكل شامل الاحتياجات الروتينية للتحقق من الأداء واختبار المتانة وتقييم موثوقية حالة التشغيل المعقدة للحواف للسيارات التجارية الخفيفة.سيارات الركاب الصغيرة والمتوسطة، الشاحنات الكهربائية، وآلات البناء المتوسطة الحجم، وتوفير حل دقيق وكفء ومستقر لبحث وتطوير وتفتيش جودة الإنتاج الضخم من المحاور من فئة 45kW.
| اسم المكون | المواصفات الأساسية | العلامة التجارية |
| دينامومتر القيادة SSCD45-1000-4000 | الطاقة المخرجة: 45 كيلوواط ؛ عزم دوران اسمي: 430 نجم ؛ سرعة اسمي: 1000 دورة في الدقيقة ؛ السرعة القصوى: 4000 دورة في الدقيقة ؛ يدعم عزم دوران ثابت / سرعة ثابتة / طاقة ثابتة / التحكم في محاكاة حالة الطريق المعقدة ؛وقت الاستجابة: ≤8 ms | سيلونغ |
| SSCD45-1000-4000 دينامومتر الحمل | الطاقة: 45 كيلوواط ؛ عزم دوران اسمي: 430 نجم ؛ سرعة اسمية: 1000 دورة في الدقيقة ؛ الحد الأقصى للسرعة: 4000 دورة في الدقيقة ؛ دقة تحكم عزم دوران: ≤ ± 0.2٪ FS ؛نظام تبديد الحرارة عالية الكفاءة بتبريد الهواء (مع ضبط ردود فعل تحكم درجة الحرارة). | سيلونغ |
| عجلة الدوران | نطاق القياس من 0 إلى 1000 نطام؛ دقة 0.2٪ FS؛ دقة السرعة 0.1 دورة في الدقيقة؛ وقت الاستجابة الديناميكية ≤1 ms | HBM |
| نظام عاكس التردد المتغير | الجهد الدخالي: ثلاثي المراحل AC 380V ± 10% ؛ تردد: 50-60Hz ؛ تكنولوجيا التحكم في المتجهات ؛ حماية خمس مرات ضد التيار الزائد ، والجهد الزائد ، والحرارة الزائدة ، والحمل الزائد ، والدائرة المقصورة. | سيمنز |
| نظام القياس والتحكم XLP-1000 | جهاز كمبيوتر صناعي: IPC510 ؛ وحدة المعالجة المركزية: Core i7 ، ذاكرة الوصول العشوائي: 64GB ، قرص صلب: 2TB SSD ؛ برنامج قياس ومراقبة مخصص XLP-1000 ؛ يدعم الاستحواذ المتزامن متعدد القنوات ، تصور البيانات ،وتوليد تقارير مخصصة. | سيلونغ |
| نظام جمع البيانات | يتضمن وحدات اكتساب درجة الحرارة / الاهتزاز / الضوضاء ؛ نطاق درجة الحرارة -20 ~ 300 °C (دقة ± 0.3 °C) ؛ تردد الاهتزاز 5Hz-20kHz ؛ نطاق قياس الضوضاء 30-130dB (دقة ± 1dB). | سيلونغ |
| دعامة تركيب قابلة للتعديل | نطاق تعديل ارتفاع المركز: 250-600mm؛ قدرة الحمل: ≥800kg؛ خطأ مسطحة سطح التثبيت: ≤0.02mm/m | سيلونغ |
| صفيحة حديدية | المادة: HT300 (قوة الشد ≥300MPa) ، بنية امتصاص الصدمات مزدوجة الطبقات + تصميم مكثف للضغط؛ خطأ السطح ≤0.02mm/m | سيلونغ |
| الارتباط | السرعة المسموح بها ≥ 5000 دورة في الدقيقة؛ قدرة عزم الدوران ≥ 1200 Nm؛ هيكل عازل مرن؛ مواد سبيكة عالية المقاومة. | سيلونغ |
| الغطاء الوقائي | هيكل حماية نصف مغلق؛ الارتفاع ≥ 1.8m؛ متصل بالنظام (البدء إلى التوقف + الكبح الطارئ + الإنذار) ؛مادة مدمجة لامتصاص الصوت والحد من الضوضاء عالية الكفاءة (حد من الضوضاء ≥ 20dB). | سيلونغ |
| محطة زيت التشحيم (حجم متوسط) | ضغط إمدادات النفط 0.3-1.0MPa؛ تنظيم تدفق ذكي؛ نطاق التحكم في درجة حرارة النفط 30-60 درجة مئوية؛ مجهزة بتصفية،إشارة مستوى الزيت ووظائف إنذار درجة حرارة الزيت / ضغط غير طبيعي. | سيلونغ |
2.SSCD45-1000-4000 محور السيارات الدينامومتر الكهربائي نظام مقاعد الاختبار المعلمات التقنية
| فئات المعلمات | المؤشرات التقنية |
| العلامة التجارية للدينامومتر المركزي | سيلونغ |
| الطاقة القياسية القياسية للدينامومتر | 45كيلوواط |
| الدينامومتر القيادي للقوة العكسي | 430Nm |
| سرعة الدينامومتر القيادي | 1000 دورة في الدقيقة |
| دينامومتر القيادة السرعة القصوى | 4000 دورة في الدقيقة |
| نطاق سرعة عزم دوران ثابت | 0-1000دورة في الدقيقة |
| نطاق سرعة الطاقة الثابتة | 1000-3800 دورة في الدقيقة |
| وقت استجابة الدينامومتر | ≤8ms |
| الطاقة القياسية للحمل | 45كيلوواط |
| الدينامومتر المحمول الدوران الاسمي | 430Nm |
| دقة تحكم عزم الدوران في دينامومتر الحمل | ≤ ± 0.2٪ FS |
| نطاق عجلة الدوران | 0-1000Nm |
| دقة عجلة الدوران | 0.2٪ FS |
| تحديد سرعة عجلة الدوران | 0.1دورة في الدقيقة |
| وقت الاستجابة الديناميكية للشريط العكسي | ≤1ms |
| نطاق ضبط ارتفاع وسط دعامة التثبيت | 250-600ملم |
| دعامة التثبيت تحمل الحمل | ≥800kg |
| مواد لوحات الحديد الزهري | HT300 (قوة الشد ≥ 300 MPa) |
3.SSCD45-1000-4000 محور السيارات الدينامومتر الكهربائي نظام مقعد الاختبار المزايا الأساسية
4.نظام SSCD45-1000-4000 محور السيارات الدينامومتر الكهربائي مقعد الاختبار مجالات التطبيق
5.SSCD45-1000-4000 معايير مرجعية لنظام مقاعد اختبار الدينامومتر الكهربائي للقواوس
| النموذج | الطاقة الاسمية (kW) | عزم دوران اسمي (Nm) | السرعة الاسمية (rpm) | السرعة القصوى (د / دقيقة) | نطاق الطاقة الثابتة (rpm) | نطاق عزم دوران ثابت (rpm) |
دقة قياس عزم الدوران (%FS) |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD22-1000/4500 | 22 | 210 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05/0.1/0.2 |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05/0.1/0.2 |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05/0.1/0.2 |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05/0.1/0.2 |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05/0.1/0.2 |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05/0.1/0.2 |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 1500-4500 | 0-1500 | 0.05/0.1/0.2 |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 1500-4500 | 0-1500 | 0.05/0.1/0.2 |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 1500-4000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 1500-4000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD560-1500/3800 | 560 | 3565 | 1800 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
1) النماذج القياسية: السفينة خلال 90 يوماً (بما في ذلك الاختبار المسبق قبل التسليم لضمان التثبيت السريع عند الوصول).
2) نماذج مخصصة: التسليم في 90-120 يوما، تغطي الخدمات اللوجستية الدولية والتوزيع إلى المناطق الرئيسية في جميع أنحاء العالم بما في ذلك أوروبا وأمريكا وجنوب شرق آسيا،والشرق الأوسط (خيارات النقل البحري / البري المتاحة)، بما في ذلك التعبئة الآمنة ومعالجة مقاومة للرطوبة والصدأ).
3) خدمات الدعم: نحن نقدم وثائق إصدار الشهادات الكاملة وشهادات المنشأوخبير لوجستيات مخصص سوف يتابع خلال العملية للمساعدة في التخليص الجمركي وضمان التسليم الآمن في الوقت المناسب للمعدات الكبيرة إلى الموقع.
1) التزام الضمان:ضمان مدته سنة واحدة على المكونات الأساسية (الدينامومتر، فلانج عزم الدوران) ، وصيانة مدى الحياة؛ خدمات إصلاح وإصلاح مجانية خلال فترة الضمان، باستثناء الأضرار الناجمة عن خطأ بشري.
2) الدعم الفني:خدمة ثنائية اللغة على مدار الساعة (الإنجليزية والصينية) ، وقت الاستجابة ≤ 4 ساعات
3) خدمات التثبيت والتشغيل والتدريب: المستخدم هو المسؤول عن التثبيت الأساسي في الموقع. سيلونغ سوف ترسل فنيين محترفين لتقديم التوجيه في الموقع (بما في ذلك وضع المعدات ومعايرة،ومواصفات اتصال خط الأنابيب / الخط)؛ سيتم التعامل مع تشغيل المعدات بالكامل من قبلنا (بما في ذلك اختبار تشغيل الطاقة ، ومعايرة المعلمات ، واختبار ربط النظام) ؛سيتم توفير 3 أيام من التدريب المهني التشغيلي المجانية (تغطية تشغيل المعدات، إعدادات المعلمات، الصيانة اليومية، وإصلاح الأخطاء) لضمان أن المشغلين مهرة في استخدام معدات واسعة النطاق.
4) الخدمة عن بعد: يدعم إصلاح الأخطاء عن بعد عن طريق الكمبيوتر وتحديث النظام وإرشادات تكوين الحلول الوحيدة ، ويقوم بحل المشكلات التقنية بسرعة أثناء الاستخدام وتقليل الخسائر في وقت التوقف.
8.الأسئلة الشائعة
س: ما هو الحد الأدنى لكمية الطلب للتعاون بيننا؟
ج: نحن ندعم الطلبات الصغيرة من 1 قطعة لمنتجات المخزون.
س: كيف يمكنني معرفة المزيد عن المنتجات؟
ج: الرجاء ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني.
س: ما هو مدة الدفع؟
ج: عادةً ما تكون الودائع 30% T/T، تدفع كاملة قبل الشحن.
س: ما هو وقت التوصيل لطلباتي؟
ج: دورة إنتاج الدينامومترات هي 6-8 أسابيع، دورة إنتاج أجهزة الاستشعار هي 2-3 أسابيع، المنتجات الأخرى يرجى الاتصال بنا.
س: كيف نحصل على الحل الكلي لمركز الاختبار؟
ج: اترك لنا بريدك الإلكتروني، سيقوم طاقمنا الفني بالتواصل معك حول الخطة التفصيلية.
س: هل يمكن أن آتي لزيارة مصنعكم؟
ج: بالتأكيد، أنت مرحب بك دائماً للزيارة.
