تفاصيل المنتج:
|
| نطاق السرعة: | 1000-3500 دورة في الدقيقة | الجهد المقنن: | 380 فولت ± 10% 50 هرتز |
|---|---|---|---|
| عزم الدوران المقدر: | 1050 نيوتن متر | نطاق عزم الدوران الثابت: | 0-1000 دورة في الدقيقة |
| نطاق الطاقة المستمر: | 1000-3000 دورة في الدقيقة | ميزات السلامة: | حماية الزائد ، توقف الطوارئ |
| القوة المقدرة: | 110 كيلو واط | درجة حرارة التشغيل: | -10 درجة مئوية إلى 45 درجة مئوية |
| طريقة التبريد: | تبريد الهواء | ||
| إبراز: | مقعد الاختبار لدينامومتر عزم الدوران 1050 Nm,نظام دينامومتر المحور للسيارات,الدينامومتر الكهربائي مع عزم دوران اسمي,automotive axle dynamometer system,electric dynamometer with rated torque |
||

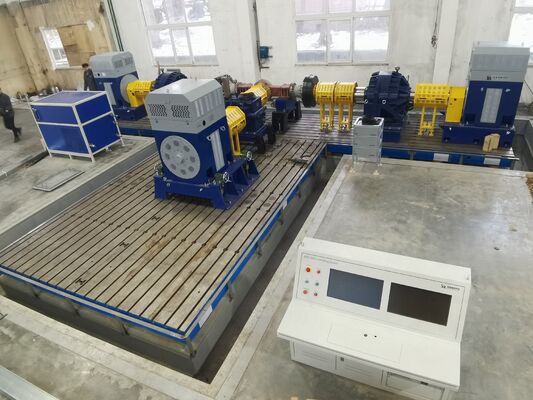

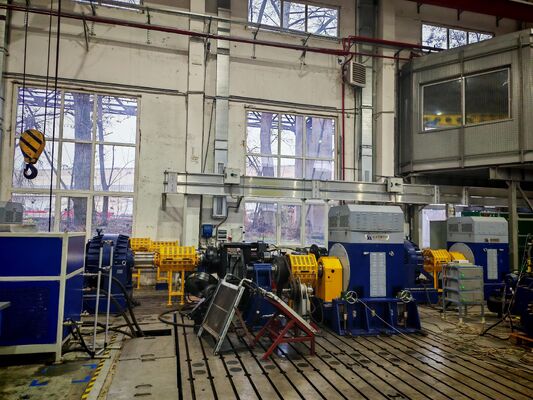

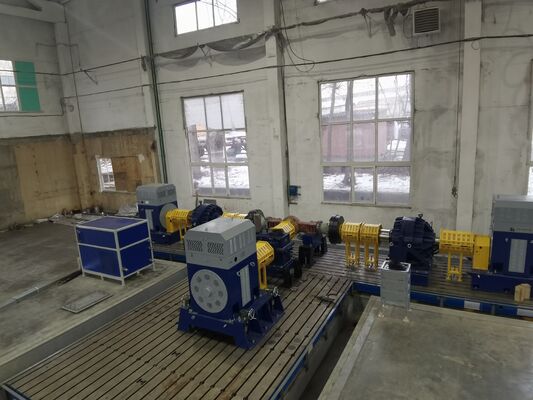

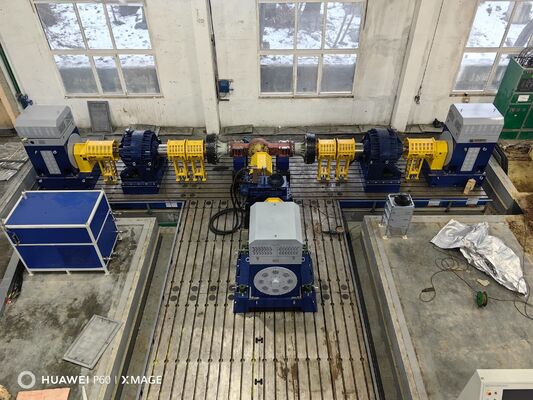

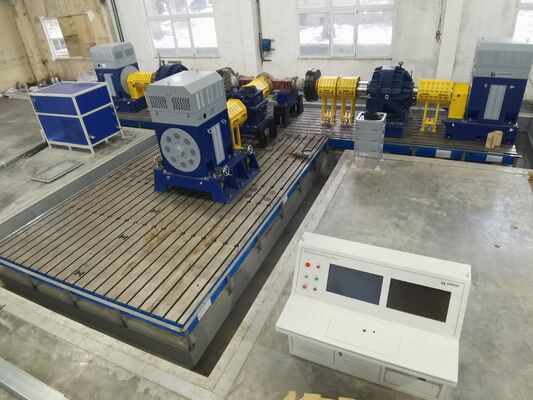

SSCD110-1000/3500 نظام مقعد اختبار الدينامومتر الكهربائي للمحور السيارات
يمتلك دينامومتر محور السيارات SSCD110-1000/3500 ، المجهز بمحول ABB وشريحة عزم الدوران HBM ، قوة 110 كيلوواط ، وعزم الدوران 1050 نسمة ، ودقة 0.2٪ كاملة.مناسبة لاختبار المحاور في المركبات التجارية المتوسطة والثقيلة وآليات البناء الكبيرة، يدعم البحث والتطوير المتطور، وتفتيش جودة الإنتاج الجماعي، واختبار الطرف الثالث. معتمد من قبل CMC، CE، ISO9001، ISO45001، ISO14001، كفاءة ردود الفعل الطاقة 92٪،ومجموعة الطاقة / سرعة قابلة للتخصيصوهو يمثل حلًا عبر الحدود فعالًا من حيث التكلفة لمعدات اختبار الطاقة المتوسطة إلى العالية.
1.SSCD110-1000/3500 نظام الدينامومتر الكهربائي للقوائم السيارات
The SSCD110-1000/3500 Automotive Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 110kW-class medium-to-high power automotive axles and heavy-duty transmission systemsهذا النظام يدمج وحدات أساسية مثل دينامومتر القيادة عالية الطاقة، دينامومتر الحمل عالية الصلابة، فليانج عزم الدوران عالية الدقة، ونظام قياس وتحكم ذكي.تغطي بشكل شامل احتياجات التحقق من الأداء الروتيني، اختبار متانة طويلة الأجل وتقييم الموثوقية في ظل ظروف تشغيل معقدة للمحاور في المركبات التجارية المتوسطة إلى الثقيلة ، والشاحنات الثقيلة للطاقة الجديدة ،المركبات الخاصةتوفر حلولاً دقيقة وفعالة ومستقرة عبر الحدود لتحسينات البحث والتطوير في محور 110 كيلوواط وتفتيش جودة الإنتاج الضخم واختبار الطرف الثالث.
| اسم المكون | المواصفات الأساسية | العلامة التجارية |
| SSCD110-1000/3500 دينامومتر القيادة | الطاقة: 110 كيلوواط ؛ عزم دوران اسمي: 1050 نغمة (في سرعة اسمية 1000 دورة في الدقيقة) ؛ سرعة اسمية: 1000 دورة في الدقيقة ، سرعة أقصى: 3500 دورة في الدقيقة.يدعم عزم دوران ثابت / سرعة ثابتة / قوة ثابتة / التحكم في محاكاة حالة الطريق المعقدة؛ وقت الاستجابة: ≤8 ms ؛ تصنيف الحماية: IP54 | سيلونغ |
| SSCD110-1000/3500 مقياس الدينامومتر | الطاقة: 110 كيلوواط ؛ عزم دوران اسمي: 1050 نجم (في سرعة اسمية 1000 دورة في الدقيقة) ؛ سرعة اسمية: 1000 دورة في الدقيقة، الحد الأقصى للسرعة: 3500 دورة في الدقيقة؛ دقة التحكم في عزم دوران: ≤ ± 0.2٪ من كامل المقياس.نظام تبديد الحرارة عالية الكفاءة بالتبريد بالهواء (مع ضبط ردود الفعل في التحكم في درجة الحرارة)، دقة التحكم في درجة الحرارة ±2°C) ، تصنيف الحماية: IP54 | سيلونغ |
| عجلة الدوران | نطاق القياس: 0-2000 نسمة؛ الدقة: 0.2٪ من النطاق الكامل؛ دقة السرعة: 0.1 دورة في الدقيقة؛ وقت الاستجابة الديناميكية: ≤1 ميس؛ إنتاج الإشارة: 4-20mA التناظرية / الرقمية RS485. | HBM |
| نظام عاكس التردد المتغير | الجهد المدخل: ثلاثي المراحل التيار المتردد 380 فولت ± 10 ٪ ؛ التردد: 50-60 هرتز ؛ تكنولوجيا التحكم المتجه ؛ حماية خمس مرات ضد التيار الزائد ، والجهد الزائد ، والحرارة الزائدة ، والحمل الزائد ، والدائرة القصيرة ؛يدعم تعليق الطاقة التحكم الأمثل؛ درجة الحماية: IP21 | ABB |
| نظام القياس والتحكم XLP-1000 | جهاز كمبيوتر صناعي: IPC510 ؛ وحدة المعالجة المركزية: Intel Core i7 ، ذاكرة الوصول العشوائي: 64GB ، قرص صلب: 2TB SSD ؛ برنامج قياس ومراقبة مخصص ؛ يدعم الاستحواذ المتزامن متعدد القنوات ، تصور البيانات ،توليد تقارير مخصصة، ومشاركة البيانات عن بعد؛ متوافق مع MATLAB/Simulink co-simulation. | سيلونغ |
| نظام جمع البيانات | يتضمن وحدات اكتساب درجة الحرارة / الاهتزاز / الضوضاء ؛ نطاق درجة الحرارة -20 ~ 300 °C (دقة ± 0.3 °C) ؛ تردد الاهتزاز 5Hz-20kHz ؛ نطاق قياس الضوضاء 30-130dB (دقة ± 1dB) ؛يدعم تحليل علاقة البيانات متعددة الأبعاد؛ تردد أخذ العينات 1kHz. | سيلونغ |
| دعامة تركيب قابلة للتعديل | نطاق تعديل ارتفاع المركز: 300-650 ملم ؛ قدرة الحمل: ≥1500 كجم ؛ خطأ مسطحة سطح التثبيت: ≤0.02 ملم / م ؛ هيكل قفل لتحديد الموقع السريع (دقة القفل ±0.01 ملم) ؛ مادة:الصلب الكربوني Q235 (معالجة طبقة مقاومة للصدأ). | سيلونغ |
| صفيحة حديدية | المواد: HT300 (مقاومة الشد ≥300MPa) ، هيكل امتصاص الصدمات مزدوج الطبقات + تصميم التخفيف المعزز ، خطأ السطحية ≤0.02mm/m ، معالجة سطحية مقاومة للارتداء (صلابة HB200-220)الأبعاد: 3000×2000×300ملم | سيلونغ |
| الارتباط | السرعة المسموح بها ≥ 5000 دورة في الدقيقة؛ قدرة العزم ≥ 2500 نجم؛ هيكل عازل مرن؛ مادة سبيكة عالية المقاومة (40CrNiMoA) ؛ تصميم خال من الصيانة (عمر الخدمة ≥ 10000 ساعة). | سيلونغ |
| الغطاء الوقائي | هيكل حماية مغلق بالكامل؛ الارتفاع ≥ 2.0m؛ نظام متصل (البدء والتوقف + الكبح الطارئ + الإنذار الصوتي والبصري)مادة مدمجة عالية الكفاءة لامتصاص الصوت والحد من الضوضاء (حد من الضوضاء ≥ 25dB)؛ نافذة مراقبة مقاومة للصدمات (سمك الزجاج المقاوم للصدمات 12 ملم) ؛ درجة الحماية IP54 | سيلونغ |
| محطة زيت التشحيم (كبيرة) | ضغط إمدادات الزيت: 0.3-1.2MPa؛ تنظيم ذكي لمعدل التدفق (منطقة ضبط: 5-50L/min) ؛ نطاق ضبط درجة حرارة الزيت: 30-60°C (دقة التحكم في درجة الحرارة: ±1°C) ؛مجهزة بتصفية (دقة التصفية): 10μm) ، إنذار مستوى الزيت ، إنذار عدم طبيعة درجة حرارة الزيت / الضغط ، ووظيفة إعادة ملء الزيت تلقائيًا ؛ سعة خزان الزيت: 200L | سيلونغ |
2.SSCD110-1000/3500 محور السيارات الدينامومتر الكهربائي نظام مقاعد الاختبار المعلمات التقنية
| فئات المعلمات | المؤشرات التقنية |
| العلامة التجارية للدينامومتر المركزي | سيلونغ |
| القوة الاسمية لدينامومتر القيادة | 110 كيلوواط |
| عزم دوران القيادة الدينامومتر | 1050 Nm (عند سرعة الاسمية 1000 دورة في الدقيقة) |
| تدفع الدينامومتر في سرعتها الاسمية | 1000 دورة في الدقيقة |
| السرعة القصوى لدينامومتر القيادة | 3500 دورة في الدقيقة |
| نطاق سرعة عزم دوران ثابت | 0-1000دورة في الدقيقة |
| نطاق سرعة الطاقة الثابتة | 1000-3000دورة في الدقيقة |
| وقت استجابة الدينامومتر | ≤8ms |
| القوة الاسمية لدينامومتر الحمل | 110 كيلوواط |
| عزم الدوران الاسمي لدينامومتر الحمل | 1050 Nm (عند سرعة الاسمية 1000 دورة في الدقيقة) |
| دقة تحكم عزم الدوران لدينامومتر الحمل | ≤ ± 0.2% من المقياس الكامل |
| نطاق عجلة الدوران | 0-2000Nm |
| دقة عجلة الدوران | 0.2% من المقياس الكامل |
| تحديد سرعة عجلة الدوران | 0.1دورة في الدقيقة |
| وقت الاستجابة الديناميكية للشريط العكسي | ≤1ms |
| نطاق ضبط ارتفاع وسط دعامة التثبيت | 300-650 ملم |
| دعامة التثبيت تحمل الحمل | ≥1500kg |
| مواد لوحات الحديد الزهري | HT300 (قوة الشد ≥ 300 MPa) |
| العلامة التجارية لنظام عاكس التردد المتغير | ABB |
| متطلبات الطاقة الكلية للنظام | 180كيلوواط |
| بصمة النظام | ≤12m2 (الطول × العرض × الارتفاع: 4.5m × 2.6m × 2.8m) |
| درجة حرارة البيئة | -10~45 درجة مئوية |
| الرطوبة النسبية | 10% ~ 85% (غير مكثفة) |
| تشغيل الكهرباء | التيار المتردد ثلاثي المراحل 380V±10٪، 50/60Hz |
| مجموع وزن النظام | ≤ 4000 كجم |
3.نظام SSCD110-1000/3500 محور السيارات الدينامومتر الكهربائي مقعد الاختبار المزايا الأساسية
4. نظام SSCD110-1000/3500 محور السيارات الدينامومتر الكهربائي مقعد الاختبار مجالات التطبيق
5.SSCD110-1000/3500 معايير مرجعية لنظام مقاعد اختبار الدينامومتر الكهربائي للقواوس
| النموذج | الطاقة الاسمية (kW) | عزم دوران اسمي (Nm) | السرعة الاسمية (rpm) | السرعة القصوى (د / دقيقة) | نطاق الطاقة الثابتة (rpm) | نطاق عزم دوران ثابت (rpm) |
دقة قياس عزم الدوران (%FS) |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD22-1000/4500 | 22 | 210 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05/0.1/0.2 |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05/0.1/0.2 |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05/0.1/0.2 |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05/0.1/0.2 |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05/0.1/0.2 |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05/0.1/0.2 |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05/0.1/0.2 |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 1500-4500 | 0-1500 | 0.05/0.1/0.2 |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 1500-4500 | 0-1500 | 0.05/0.1/0.2 |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 1500-4000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 1500-4000 | 0-1500 | 0.05/0.1/0.2 |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
| SSCD560-1500/3800 | 560 | 3565 | 1800 | 3800 | 1500-3800 | 0-1500 | 0.05/0.1/0.2 |
1) النماذج القياسية: السفينة خلال 90 يوماً (بما في ذلك الاختبار المسبق قبل التسليم لضمان التثبيت السريع عند الوصول).
2) نماذج مخصصة: التسليم في 90-120 يوما، تغطي الخدمات اللوجستية الدولية والتوزيع إلى المناطق الرئيسية في جميع أنحاء العالم بما في ذلك أوروبا وأمريكا وجنوب شرق آسيا،والشرق الأوسط (خيارات النقل البحري / البري المتاحة)، بما في ذلك التعبئة الآمنة ومعالجة مقاومة للرطوبة والصدأ).
3) خدمات الدعم: نحن نقدم وثائق إصدار الشهادات الكاملة وشهادات المنشأوخبير لوجستيات مخصص سوف يتابع خلال العملية للمساعدة في التخليص الجمركي وضمان التسليم الآمن في الوقت المناسب للمعدات الكبيرة إلى الموقع.
1) التزام الضمان:ضمان مدته سنة واحدة على المكونات الأساسية (الدينامومتر، فلانج عزم الدوران) ، وصيانة مدى الحياة؛ خدمات إصلاح وإصلاح مجانية خلال فترة الضمان، باستثناء الأضرار الناجمة عن خطأ بشري.
2) الدعم الفني:خدمة ثنائية اللغة على مدار الساعة (الإنجليزية والصينية) ، وقت الاستجابة ≤ 4 ساعات
3) خدمات التثبيت والتشغيل والتدريب: المستخدم هو المسؤول عن التثبيت الأساسي في الموقع. سيلونغ سوف ترسل فنيين محترفين لتقديم التوجيه في الموقع (بما في ذلك وضع المعدات ومعايرة،ومواصفات اتصال خط الأنابيب / الخط)؛ سيتم التعامل مع تشغيل المعدات بالكامل من قبلنا (بما في ذلك اختبار تشغيل الطاقة ، ومعايرة المعلمات ، واختبار ربط النظام) ؛سيتم توفير 3 أيام من التدريب المهني التشغيلي المجانية (تغطية تشغيل المعدات، إعدادات المعلمات، الصيانة اليومية، وإصلاح الأخطاء) لضمان أن المشغلين مهرة في استخدام معدات واسعة النطاق.
4) الخدمة عن بعد: يدعم إصلاح الأخطاء عن بعد عن طريق الكمبيوتر وتحديث النظام وإرشادات تكوين الحلول الوحيدة ، ويقوم بحل المشكلات التقنية بسرعة أثناء الاستخدام وتقليل الخسائر في وقت التوقف.
8.الأسئلة الشائعة
س: ما هو الحد الأدنى لكمية الطلب للتعاون بيننا؟
ج: نحن ندعم الطلبات الصغيرة من 1 قطعة لمنتجات المخزون.
س: كيف يمكنني معرفة المزيد عن المنتجات؟
ج: الرجاء ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني.
س: ما هو مدة الدفع؟
ج: عادةً ما تكون الودائع 30% T/T، تدفع كاملة قبل الشحن.
س: ما هو وقت التوصيل لطلباتي؟
ج: دورة إنتاج الدينامومترات هي 6-8 أسابيع، دورة إنتاج أجهزة الاستشعار هي 2-3 أسابيع، المنتجات الأخرى يرجى الاتصال بنا.
س: كيف نحصل على الحل الكلي لمركز الاختبار؟
ج: اترك لنا بريدك الإلكتروني، سيقوم طاقمنا الفني بالتواصل معك حول الخطة التفصيلية.
س: هل يمكن أن آتي لزيارة مصنعكم؟
ج: بالتأكيد، أنت مرحب بك دائماً للزيارة.
