تفاصيل المنتج:
|
| الشهادات: | سي، إسو 9001، إسو 45001، إسو 14001 | نطاق عزم الدوران الثابت: | 0-4000 دورة في الدقيقة |
|---|---|---|---|
| نطاق الطاقة المستمر: | 4000-15000 دورة في الدقيقة | ضمان: | 1 سنة |
| أقصى سرعة العمل: | 15000 دورة في الدقيقة | عزم الدوران المقدر: | 315 نيوتن متر |
| القوة المقدرة: | 132 كيلو واط | نطاق القياس: | 0-500 نيوتن متر |
| وزن: | 1200 كجم | الجهد المقنن: | 380 فولت |
| يكتب: | مقياس القوة الكهربائية | ||
| إبراز: | نظام اختبار دينامومتر متردد بقوة 132 كيلوواط,منصة اختبار دينامومتر محركات الطاقة الجديدة,نظام اختبار المحرك 15000 دورة في الدقيقة,new energy motor dynamometer bench,15000 RPM motor test system |
||

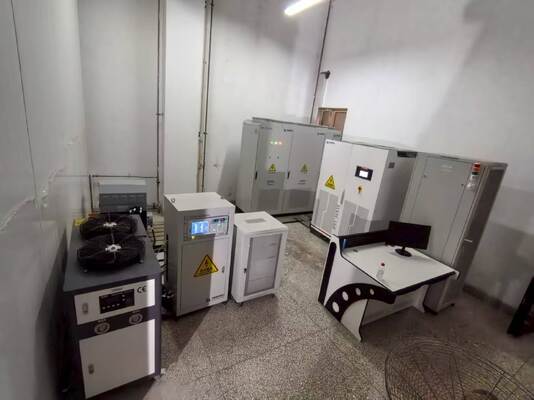

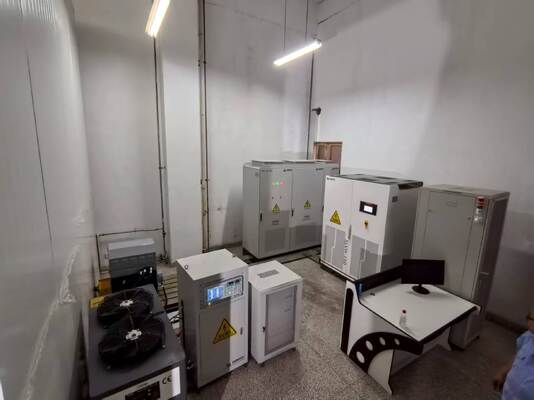

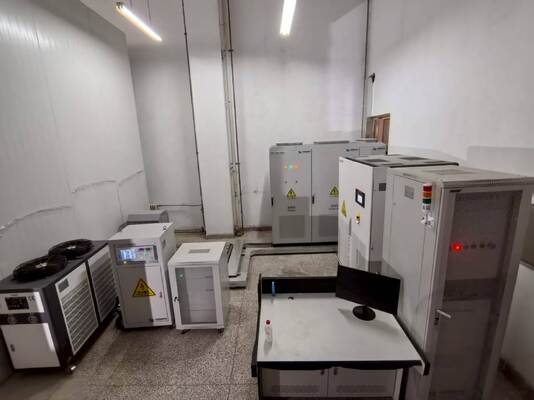

SSCH132-4000-15000 نظام اختبار محرك الطاقة الجديد 132 كيلو واط على منصة اختبار الدينامومتر
1. وصف مكونات نظام اختبار محرك الطاقة الجديد 132 كيلو واط على منصة اختبار الدينامومتر
| اسم المكون | المواصفات الأساسية | العلامة التجارية |

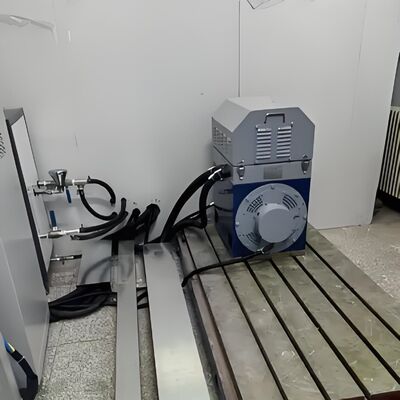

| دينامومتر كهربائي | الطاقة: 132 كيلو واط؛ السرعة المقدرة: 4000 دورة في الدقيقة؛ عزم الدوران المقدر: 315 نيوتن متر؛ السرعة القصوى: 15000 دورة في الدقيقة؛ تبريد مائي (معدل التدفق ≥ 20 لتر/دقيقة) | Seelong |
| شفة عزم الدوران | نطاق القياس: 0-500 نيوتن متر؛ إخراج الإشارة: 4-20 مللي أمبير؛ 0.2% FS؛ خطأ التكرار: ≤0.2 % FS | HBM |

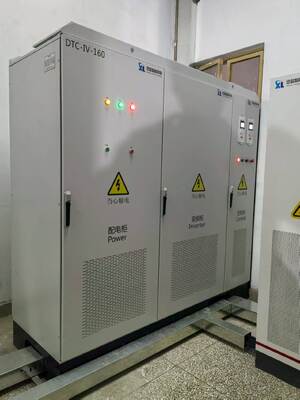

| نظام محول التردد المتغير | جهد الإدخال: ثلاثي الأطوار AC 380V±10%؛ التردد: 50-60 هرتز؛ قيمة حماية التيار الزائد: 1.5 ضعف التيار المقنن. | ABB |
| نظام القياس والتحكم XLM-1000 | واجهة الاتصال: EtherCAT (≤1ms) / RS485 | Seelong |

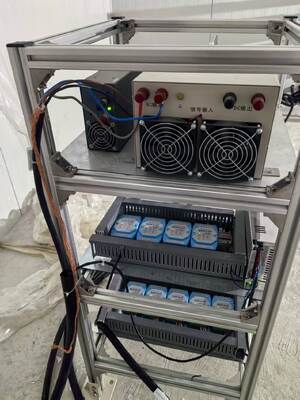

| نظام الحصول على البيانات | يتضمن وحدة الحصول على الاهتزاز، ووحدة الحصول على درجة الحرارة، ووحدة الحصول على المدخلات التناظرية، ووحدة الحصول على المدخلات الرقمية. | Seelong |
| محلل الطاقة | الجهد 0-1000 فولت؛ التيار 0-500 أمبير؛ التوافقيات 0-50؛ معدل تحديث البيانات 10 مللي ثانية | Seelong |
| محاكي البطارية | جهد الخرج 200-800 فولت؛ تيار الخرج 0-400 أمبير | Seelong |
| الاقتران | اقتران الحجاب الحاجز، عزم الدوران الاسمي 500 نيوتن متر، السرعة المسموح بها 18000 دورة في الدقيقة | Seelong |
| غطاء واقي | المادة: صفيحة فولاذية Q235، بسمك 3 مم، مع جهاز تعشيق أمان (وقت استجابة الزناد ≤0.1 ثانية). | Seelong |
| صفيحة حديدية مصبوبة | المادة: HT300 (قوة الشد ≥300MPa) أبعاد اللوحة المسطحة: 2000 مم × 1500 مم × 200 مم (الطول × العرض × السُمك) | Seelong |
| حامل المحرك | نطاق تعديل الحامل (ارتفاع مركز المحرك) هو 200 مم - 500 مم، ومناسب للمحركات التي يتراوح قطرها بين 100-300 مم. | Seelong |
2. المعلمات الفنية لنظام اختبار محرك الطاقة الجديد 132 كيلو واط على منصة اختبار الدينامومتر
| فئات المعلمات | المؤشرات الفنية |
| مصنعي المحركات | Seelong |
| الطاقة المقدرة | 132 كيلو واط |
| عزم الدوران المقنن | 315 نيوتن متر |
| السرعة المقدرة | 4000 دورة في الدقيقة |
| السرعة القصوى | 15000 دورة في الدقيقة |
| نطاق سرعة عزم الدوران الثابت | 0-4000 دورة في الدقيقة |
| نطاق سرعة الطاقة الثابتة | 4000-15000 دورة في الدقيقة |
| طراز مستشعر عزم الدوران | T40B |
| الشركة المصنعة لمستشعر عزم الدوران | HBM |
| نطاق مستشعر عزم الدوران (نيوتن متر) | 0-500 نيوتن متر |
| مستوى الدقة | 0.2%FS |
3. مزايا نظام اختبار محرك الطاقة الجديد 132 كيلو واط على منصة اختبار الدينامومتر
التقاط المعلمات الرئيسية في وقت واحد مثل الاهتزاز ودرجة الحرارة والجهد/التيار/التوافقيات، وتسجيل حالة التشغيل دون إغفال.
غطاء واقي من صفيحة فولاذية Q235 + صفيحة مسطحة عالية الصلابة HT300، إلى جانب تعشيق أمان سريع الاستجابة يبلغ 0.1 ثانية، مما يلغي مخاطر الاختبار.
يقلل التشغيل الآلي من التدخل اليدوي، مع دورة اختبار محرك واحد تبلغ ≤25 دقيقة، مما يحسن بشكل كبير كفاءة البحث والتطوير وفحص الجودة.
4. تطبيقات نظام اختبار محرك الطاقة الجديد 132 كيلو واط على منصة اختبار الدينامومتر
1) مركبات الطاقة الجديدة: متوافق مع طرازات مثل BYD Qin PLUS EV و XPeng G3i، وإكمال الاختبارات الشاملة عبر جميع الأبعاد بما في ذلك خرج الطاقة ومنحنيات كفاءة الطاقة والاستجابة الديناميكية والمتانة، وتغطية التحقق من البحث والتطوير وفحص جودة الإنتاج الضخم.
2) اختبار الكفاءة والموثوقية لمحركات 132 كيلو واط للمضخات والمراوح والضواغط وما إلى ذلك.
3) نظام تخزين الطاقة: يراقب درجة الحرارة والاهتزاز والاستقرار على المدى الطويل للمحرك المرتبط بالعكس.
4) مراقبة الجودة في البحث والتطوير: يتوافق مع معايير مثل GB/T 18488-2015، ويدعم التحقق من المنتجات الجديدة ومراقبة الجودة في الإنتاج الضخم.
5) البحث العلمي والتدريس: منصة اختبار أداء المحركات للجامعات والمؤسسات البحثية، ودعم التدريس والبحث في المشاريع.
5. المعايير المرجعية لنظام اختبار محرك الطاقة الجديد 132 كيلو واط على منصة اختبار الدينامومتر
يتبع تصميم المنصة وعملية الاختبار بدقة معايير الصناعة التالية لضمان الامتثال والسلطة وقابلية تتبع بيانات الاختبار:
1) GB/T 18488.1-2015 نظام محرك السيارة الكهربائية - الجزء 1: المتطلبات الفنية
2) GB/T 18488.2-2015 نظام محرك القيادة للمركبات الكهربائية - الجزء 2: طرق الاختبار
3) GB/T 1032-2012 إجراءات الاختبار للمحركات الحثية ثلاثية الطور
4) GB/T 28046.3-2011 مركبات الطرق - الظروف البيئية والاختبار للمعدات الكهربائية والإلكترونية - الجزء 3: الأحمال الميكانيكية
6. قائمة طرازات نظام منصة اختبار الدينامومتر للمحركات
| الطراز | الطاقة المقدرة (كيلو واط) | عزم الدوران المقنن (نيوتن متر) | السرعة المقدرة (دورة في الدقيقة) | السرعة القصوى (دورة في الدقيقة) | نطاق الطاقة الثابتة (دورة في الدقيقة) | نطاق عزم الدوران الثابت (دورة في الدقيقة) |
دقة قياس عزم الدوران (%FS) |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 |
| SSCH37-4500/18000 | 37 | 79 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 |
| SSCH55-4000/15000 | 55 | 132 | 4000 | 15000 | 4500-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH132-4000/15000 | 132 | 315 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 |
تدعم الخدمات المخصصة: يمكن تخصيص نطاق السرعة ونطاق عزم الدوران ووظائف برنامج الاختبار وحلول التكيف مع البيئة الخاصة وفقًا للمتطلبات.
7. الدعم في التسليم وخدمات ما بعد البيع
1) الطراز القياسيs: يتم الشحن في غضون 90 يومًا (بما في ذلك الاختبار المسبق قبل التسليم لضمان التثبيت السريع عند الوصول).
2) الطرازات المخصصة: التسليم في 90-120 يومًا، ويغطي الخدمات اللوجستية والتوزيع الدولية إلى المناطق الرئيسية في جميع أنحاء العالم بما في ذلك أوروبا وأمريكا وجنوب شرق آسيا والشرق الأوسط (خيارات النقل البحري/البري المتاحة، بما في ذلك التعبئة والتغليف الآمن والمعالجة المقاومة للرطوبة والصدأ).
3) الخدمات الداعمة: نقدم مستندات وشهادات CE و ISO كاملة وشهادات المنشأ، وسيقوم أخصائي لوجستي مخصص بالمتابعة طوال العملية للمساعدة في التخليص الجمركي وضمان التسليم الآمن وفي الوقت المناسب للمعدات الكبيرة إلى الموقع..
1) ضمان اللتعهد: ضمان لمدة عام واحد على المكونات الأساسية (الدينامومتر، شفة عزم الدوران)، صيانة مدى الحياة؛ خدمات استكشاف الأخطاء وإصلاحها مجانية خلال فترة الضمان، باستثناء الأضرار الناجمة عن خطأ بشري.
2) الدعم الفني: خدمة ثنائية اللغة على مدار الساعة طوال أيام الأسبوع (الإنجليزية والصينية)، ووقت الاستجابة ≤ 4 ساعات
3) خدمات التركيب والتشغيل والتدريب: المستخدم مسؤول عن التركيب الأساسي في الموقع. سترسل Seelong فنيين محترفين لتقديم التوجيه في الموقع (بما في ذلك تحديد موضع المعدات والمعايرة، ومواصفات توصيل الأنابيب/الخطوط)؛ سيتم التعامل مع تشغيل المعدات بالكامل من قبلنا (بما في ذلك اختبار التشغيل، ومعايرة المعلمات، واختبار ربط النظام)؛ سيتم توفير 3 أيام من التدريب التشغيلي الاحترافي المجاني (بما في ذلك تشغيل المعدات، وإعدادات المعلمات، والصيانة اليومية، واستكشاف الأخطاء وإصلاحها) لضمان إتقان المشغلين لاستخدام المعدات واسعة النطاق.
4) الخدمة عن بعد: يدعم التصحيح عن بعد عبر الكمبيوتر، وترقيات النظام، وتوجيه تكوين الحلول المعيارية، وحل المشكلات الفنية بسرعة أثناء الاستخدام وتقليل خسائر التوقف.
8. الأسئلة الشائعة
س: ما هو الحد الأدنى لكمية الطلب للتعاون لدينا؟
ج: نحن ندعم طلبًا تجريبيًا صغيرًا من قطعة واحدة لمنتجات المخزون.
س: كيف يمكنني معرفة المزيد عن المنتجات؟
ج: يرجى ترك بريدك الإلكتروني وسنرسل لك كتاب العينة الإلكتروني الخاص بك.
س: ما هو مصطلح الدفع الخاص بك؟
ج: عادةً ما يكون إيداع 40% T/T، ويدفع بالكامل قبل الشحن.
س: ما هو الوقت المتوقع لطلباتي؟
ج: دورة إنتاج الدينامومترات هي 6-8 أسابيع، ودورة إنتاج المستشعرات هي 2-3 أسابيع، والمنتجات الأخرى يرجى الاتصال بنا.
س: كيف نحصل على الحل العام لمنصة الاختبار؟
ج: اترك لنا بريدك الإلكتروني، وسيتواصل معك طاقمنا الفني بشأن الخطة التفصيلية.
س: هل يمكنني زيارة المصنع الخاص بك؟
ج: بالتأكيد، نرحب بك دائمًا للقيام بزيارة.
