تفاصيل المنتج:
|
| الشهادات: | سي إم سي، سي، إسو 9001، إسو 45001، إسو 14001 | نطاق عزم الدوران الثابت: | 0-4500 دورة في الدقيقة |
|---|---|---|---|
| نطاق الطاقة المستمر: | 4500-15000 دورة في الدقيقة | ضمان: | 1 سنة |
| أقصى سرعة العمل: | 18000 دورة في الدقيقة | عزم الدوران المقدر: | 79 نيوتن متر |
| القوة المقدرة: | 37 كيلو واط | نطاق القياس: | 0-200 نيوتن متر |
| وزن: | 700 كجم | الجهد المقنن: | 380 فولت |
| يكتب: | مقياس القوة الكهربائية | ||
| إبراز: | نظام اختبار دينامومتر تيار متردد بقدرة 37 كيلووات,منصة اختبار دينامومتر محركات الطاقة الجديدة,نظام اختبار محركات بسرعة 18000 دورة في الدقيقة,New energy motor dynamometer bench,18000 RPM motor test system |
||

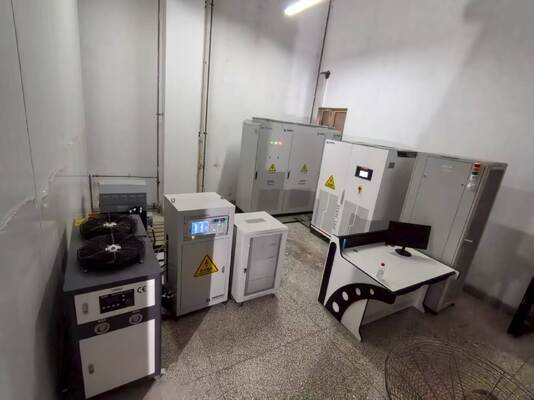

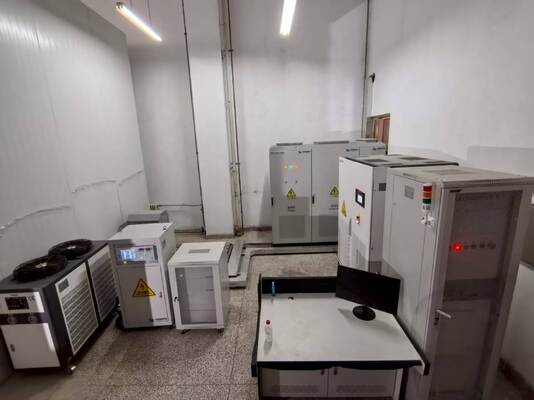

SSCH37-4500-18000 نظام اختبار محرك الطاقة الجديد 37 كيلو واط
1. مواصفات تكوين نظام اختبار محرك الطاقة الجديد SSCH37-4500-18000 37 كيلو واط
| اسم المكون | المواصفات الأساسية | العلامة التجارية |

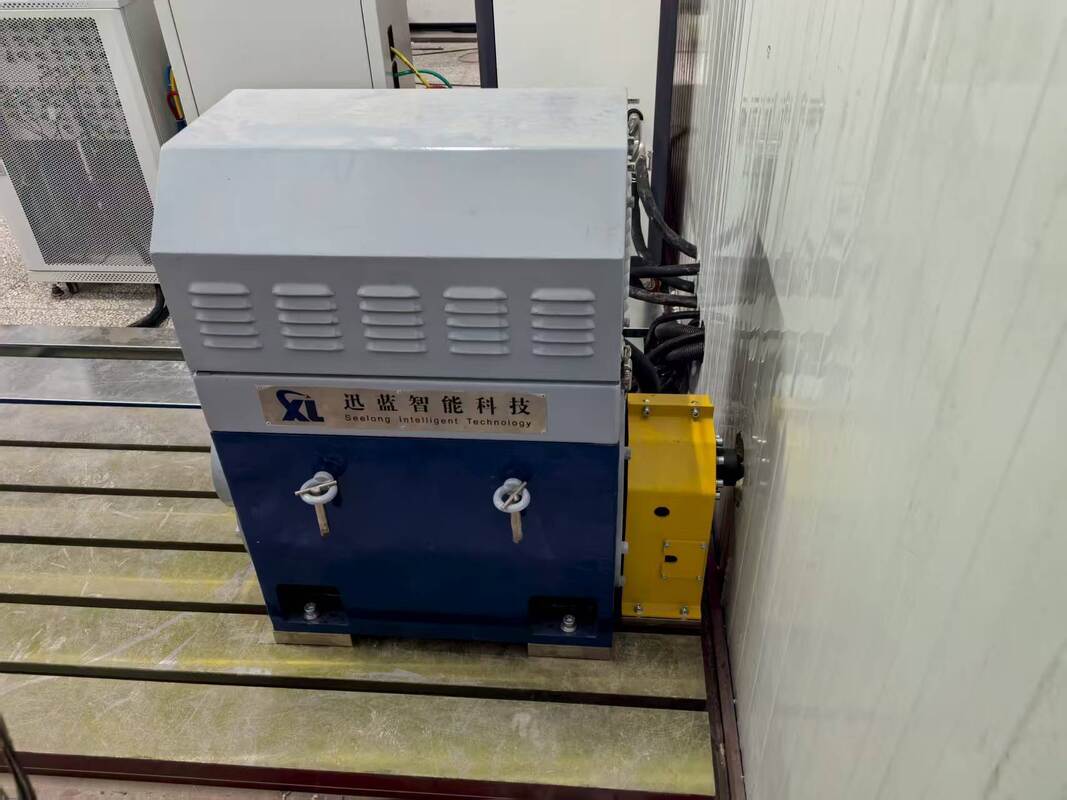

| دينامومتر كهربائي | الطاقة المقدرة: 37 كيلو واط؛ السرعة المقدرة: 4500 دورة في الدقيقة؛ عزم الدوران المقدر: 79 نيوتن متر؛ السرعة القصوى: 18000 دورة في الدقيقة؛ تبريد مائي (معدل التدفق ≥ 15 لتر/دقيقة، مناسب لاحتياجات تبديد الحرارة ذات القدرة الصغيرة والمتوسطة) | Seelong |
| شفة عزم الدوران | نطاق القياس: 0-200 نيوتن متر؛ إشارة الإخراج: 4-20 مللي أمبير؛ الدقة: 0.2% FS؛ خطأ التكرار: ≤0.2 % FS | HBM |

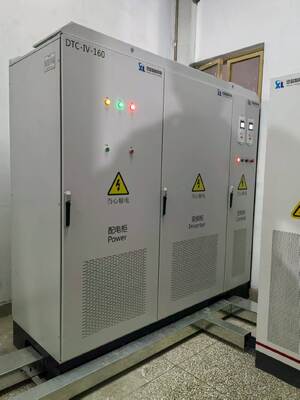

| نظام محول التردد المتغير | جهد الإدخال: ثلاثي الأطوار AC 380V±10%؛ التردد: 50-60 هرتز؛ قيمة حماية التيار الزائد: 1.5 ضعف التيار المقنن (مناسب لتصنيف الطاقة 37 كيلو واط) | ABB |
| نظام القياس والتحكم XLM-1000 | تشمل واجهات الاتصال EtherCAT (≤1ms)/RS485، ودعم القياس والتحكم الدقيق للمحركات الصغيرة والمتوسطة القدرة. | Seelong |
| نظام الحصول على البيانات | وحدة الحصول على الاهتزاز المتكاملة، وحدة الحصول على درجة الحرارة، وحدة الحصول على الإدخال التناظري، ووحدة الحصول على الإدخال الرقمي، قابلة للتكيف مع نطاق المعلمات للمحركات الصغيرة والمتوسطة القدرة. | Seelong |
| محلل الطاقة | الجهد 0-800 فولت؛ التيار 0-200 أمبير؛ التوافقيات 0-50؛ معدل تحديث البيانات 10 مللي ثانية، يطابق متطلبات قياس المعلمات الكهربائية لمستوى 37 كيلو واط. | Seelong |
| محاكي البطارية | جهد الخرج 200-600 فولت؛ تيار الخرج 0-150 أمبير، مناسب لسيناريوهات إمداد الطاقة للمحركات الصغيرة والمتوسطة القدرة. | Seelong |
| الاقتران | هيكل الحجاب الحاجز؛ عزم الدوران الاسمي 250 نيوتن متر؛ السرعة المسموح بها 20000 دورة في الدقيقة (متوافقة مع متطلبات السرعة حتى 18000 دورة في الدقيقة)، عزم الدوران مطابق لتصنيف الطاقة 37 كيلو واط. | Seelong |
| غطاء واقي | مادة لوحة فولاذية Q235 (سمك 3 مم)؛ جهاز التعشيق الأمني (الاستجابة ≤0.1 ثانية)، موازنة الحماية وسهولة التشغيل. | Seelong |

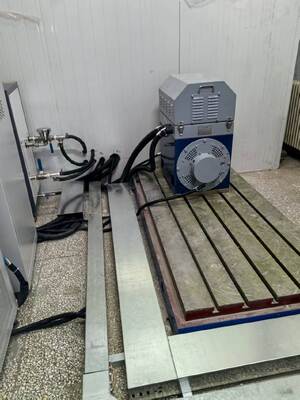

| لوحة حديدية مصبوبة | مصنوعة من مادة HT300 (قوة الشد ≥300 ميجا باسكال)؛ أبعاد اللوحة المسطحة 1800 مم × 1200 مم × 180 مم (الطول × العرض × السُمك)، مناسبة لاحتياجات تركيب المعدات الصغيرة والمتوسطة القدرة. | Seelong |
| قوس المحرك | تعديل ارتفاع مركز المحرك 200-400 مم؛ متوافق مع المحركات التي يتراوح قطرها بين 80-200 مم، ويغطي نطاق حجم محركات 37 كيلو واط. | Seelong |
2. المعلمات الفنية للدينامومتر الكهربائي SSCH37-4500-18000 37 كيلو واط
| فئات المعلمات | المؤشرات الفنية |
| مصنعي المحركات | Seelong |
| الطاقة المقدرة | 37 كيلو واط |
| عزم الدوران المقدر | 79 نيوتن متر |
| السرعة المقدرة | 4500 دورة في الدقيقة |
| السرعة القصوى | 18000 دورة في الدقيقة |
| نطاق سرعة عزم الدوران الثابت | 0-4500 دورة في الدقيقة |
| نطاق سرعة الطاقة الثابتة | 4500-15000 دورة في الدقيقة |
| طراز مستشعر عزم الدوران | T40B (HBM) |
| نطاق مستشعر عزم الدوران | 0-200 نيوتن متر |
| مستوى الدقة | 0.2%FS |
3. مزايا نظام اختبار محرك الطاقة الجديد SSCH37-4500-18000 37 كيلو واط
1) اختبار عالي الدقة: تحقق المكونات الأساسية دقة 0.2 %FS، والتحكم في السرعة هو ±1 دورة في الدقيقة، وتكرار البيانات ممتاز، ويلبي متطلبات الاختبار الدقيقة على مستوى البحث والتطوير للمحركات الجديدة الصغيرة للطاقة.
2) توافق واسع النطاق: تغطية سرعة 0-18000 دورة في الدقيقة + عزم دوران 0-200 نيوتن متر، نطاق طاقة ثابتة واسع 4500-15000 دورة في الدقيقة، مناسب تمامًا لاحتياجات اختبار التشغيل عالي السرعة لمركبات الطاقة الجديدة الصغيرة من فئة 37 كيلو واط، والمعدات الصناعية الصغيرة، ومحركات نظام تخزين الطاقة المحمولة.
3) استجابة ديناميكية سريعة: يتمتع نظام محول التردد بوقت استجابة يبلغ 5 مللي ثانية، مما يحاكي بدقة ظروف التشغيل الواقعية للمعدات الخفيفة مثل بدء التشغيل والتسارع والتغيرات المفاجئة في الحمل، وهو مناسب بشكل خاص لاختبار الأداء الديناميكي في سيناريوهات التشغيل عالية السرعة.
4) الحصول على بيانات شاملة: يلتقط في وقت واحد المعلمات الرئيسية مثل الاهتزاز ودرجة الحرارة والجهد / التيار / التوافقيات، ويسجل جميع بيانات الأداء الأساسية للمحركات الصغيرة والمتوسطة القدرة في ظل التشغيل عالي السرعة دون حذف.
5) ضمان سلامة عالي: غطاء واقي من ألواح الصلب Q235 + لوحة عالية الصلابة HT300، إلى جانب تعشيق أمان سريع الاستجابة 0.1 ثانية، تصميم حماية معزز لسيناريوهات التشغيل عالية السرعة 18000 دورة في الدقيقة، مما يلغي مخاطر اختبار المعدات الخفيفة، مع ضمان سهولة التشغيل أيضًا.
6) عملية اختبار عالية الكفاءة: يقلل التشغيل الآلي من التدخل اليدوي، مع دورة اختبار ≤20 دقيقة لمحرك واحد صغير، مما يحسن بشكل كبير البحث والتطوير وكفاءة فحص الجودة على دفعات صغيرة، والتكيف مع احتياجات الاختبار السريع التكرار للمحركات عالية السرعة.
4. التطبيقات النموذجية لنظام اختبار محرك الطاقة الجديد SSCH37-4500-18000 37 كيلو واط
1) مصغرةnewenergyvehicledrivemotors: متكيف مع محركات دفع المركبات الكهربائية المصغرة من فئة 37 كيلو واط مثل Wuling Hongguang MINIEV و Changan Lumin، وإكمال الاختبارات الشاملة عبر جميع الأبعاد بما في ذلك خرج الطاقة عالي السرعة، ومنحنيات كفاءة الطاقة عالية السرعة، والاستجابة الديناميكية، والمتانة، وتغطية التحقق من البحث والتطوير وفحص جودة الإنتاج الضخم.
2) محركات للمعدات الصناعية الصغيرة: يتم إجراء اختبارات كفاءة الحمل والموثوقية المستمرة عالية السرعة على معدات عالية السرعة من فئة 37 كيلو واط مثل مضخات المياه الصغيرة عالية السرعة، والمراوح عالية السرعة، ومحركات حزام النقل الدقيقة، مما يساهم في تجديدات توفير الطاقة والترقيات عالية السرعة في الصناعة الخفيفة.
3) محرك نظام تخزين الطاقة المحمول: ينصب التركيز على مراقبة التغيرات في درجة الحرارة وسعة الاهتزاز واستقرار النطاق للمحرك عالي السرعة (المحرك الذي يشغل مصدر طاقة تخزين الطاقة المحمول) لضمان أداء السلامة لأجهزة تخزين الطاقة الخارجية في ظل التشغيل عالي السرعة.
4) البحث والتطوير وفحص الجودة: متوافق مع معايير مثل GB/T 18488-2015 و GB/T 1032-2012، ويدعم التحقق من الأداء وفحص جودة الإنتاج الضخم على دفعات صغيرة للمحركات الجديدة عالية السرعة 37 كيلو واط، وتلبية متطلبات الامتثال في ظل ظروف التشغيل عالية السرعة.
5) البحث والتدريس: يوفر منصة اختبار أداء محرك صغير عالي السرعة للجامعات والمؤسسات البحثية، ومناسبة لمشاريع أبحاث المحركات عالية السرعة من فئة 37 كيلو واط وعروض التدريس، وسهلة التشغيل.
5. المعايير المرجعية لنظام اختبار محرك الطاقة الجديد 37 كيلو واط
6. قائمة طرازات نظام اختبار دينامومتر المحرك
| الطراز | الطاقة المقدرة (كيلو واط) | عزم الدوران المقدر (نيوتن متر) | السرعة المقدرة (دورة في الدقيقة) | السرعة القصوى (دورة في الدقيقة) | نطاق الطاقة الثابتة (دورة في الدقيقة) | نطاق عزم الدوران الثابت (دورة في الدقيقة) |
دقة قياس عزم الدوران (%FS) |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 |
| SSCH37-4500/18000 | 37 | 79 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 |
| SSCH55-4000/15000 | 55 | 132 | 4000 | 15000 | 4500-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH132-4000/15000 | 132 | 315 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 |
يدعم الخدمات المخصصة: يمكن تخصيص نطاق السرعة ونطاق عزم الدوران ووظائف برنامج الاختبار وحلول التكيف مع البيئة الخاصة وفقًا للمتطلبات.
7. الدعم في التسليم وخدمات ما بعد البيع
1) الطراز القياسيs: يتم الشحن في غضون 90 يومًا (بما في ذلك الاختبار المسبق قبل التسليم لضمان التثبيت السريع عند الوصول).
2) الطرازات المخصصة: التسليم في 90-120 يومًا، ويغطي الخدمات اللوجستية والتوزيع الدولية إلى المناطق الرئيسية في جميع أنحاء العالم بما في ذلك أوروبا وأمريكا وجنوب شرق آسيا والشرق الأوسط (خيارات النقل البحري / البري المتاحة، بما في ذلك التعبئة والتغليف الآمن والمعالجة المقاومة للرطوبة والصدأ).
3) الخدمات الداعمة: نقدم مستندات وشهادات منشأ كاملة لشهادة CE و ISO، وسيقوم أخصائي لوجستي مخصص بمتابعة العملية بأكملها للمساعدة في التخليص الجمركي وضمان التسليم الآمن وفي الوقت المناسب للمعدات الكبيرة إلى الموقع..
1) الضمانcommitment: ضمان لمدة عام واحد على المكونات الأساسية (دينامومتر، شفة عزم الدوران)، صيانة مدى الحياة؛ خدمات استكشاف الأخطاء وإصلاحها مجانية خلال فترة الضمان، باستثناء الأضرار الناجمة عن خطأ بشري.
2) الدعم الفني: خدمة ثنائية اللغة (الإنجليزية والصينية) على مدار الساعة طوال أيام الأسبوع، ووقت الاستجابة ≤ 4 ساعات
3) خدمات التركيب والتشغيل والتدريب: المستخدم مسؤول عن التركيب الأساسي في الموقع. سترسل Seelong فنيين محترفين لتقديم التوجيه في الموقع (بما في ذلك تحديد موضع المعدات والمعايرة، ومواصفات توصيل الأنابيب / الخطوط)؛ سيتم التعامل مع تشغيل المعدات بالكامل من قبلنا (بما في ذلك اختبار التشغيل، ومعايرة المعلمات، واختبار ربط النظام)؛ سيتم توفير 3 أيام من التدريب التشغيلي الاحترافي المجاني (بما في ذلك تشغيل المعدات، وإعدادات المعلمات، والصيانة اليومية، واستكشاف الأخطاء وإصلاحها) لضمان إتقان المشغلين لاستخدام المعدات واسعة النطاق.
4) الخدمة عن بعد: يدعم التصحيح عن بعد عبر الكمبيوتر، وترقيات النظام، وتوجيه تكوين الحلول المعيارية، وحل المشكلات الفنية بسرعة أثناء الاستخدام وتقليل خسائر التوقف.
8. الأسئلة الشائعة
س: ما هو الحد الأدنى لكمية الطلب للتعاون لدينا؟
ج: نحن ندعم طلبًا تجريبيًا صغيرًا من قطعة واحدة لمنتجات المخزون.
س: كيف يمكنني معرفة المزيد عن المنتجات؟
ج: يرجى ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني الخاص بك.
س: ما هو مصطلح الدفع الخاص بك؟
ج: عادةً ما يكون إيداع 40% T/T، وادفع بالكامل قبل الشحن.
س: ما هو الوقت المتوقع لطلباتي؟
ج: دورة إنتاج الدينامومترات هي 6-8 أسابيع، ودورة إنتاج المستشعرات هي 2-3 أسابيع، والمنتجات الأخرى يرجى الاتصال بنا.
س: كيف نحصل على الحل العام لمنصة الاختبار؟
ج: اترك لنا بريدك الإلكتروني، وسيتواصل معك طاقمنا الفني بشأن الخطة التفصيلية.
س: هل يمكنني زيارة المصنع الخاص بك؟
ج: بالتأكيد، نرحب بك دائمًا للقيام بزيارة.
