تفاصيل المنتج:
|
| الشهادات: | سي إم سي، سي، إسو 9001، إسو 45001، إسو 14001 | نطاق عزم الدوران الثابت: | 0-4000 دورة في الدقيقة |
|---|---|---|---|
| نطاق الطاقة المستمر: | 4000-15000 دورة في الدقيقة | ضمان: | 1 سنة |
| أقصى سرعة العمل: | 15000 دورة في الدقيقة | عزم الدوران المقدر: | 132 نيوتن متر |
| القوة المقدرة: | 55 كيلو واط | نطاق القياس: | 0-200 نيوتن متر |
| وزن: | 800 كجم | الجهد المقنن: | 380 فولت |
| يكتب: | مقياس القوة الكهربائية | ||
| إبراز: | نظام اختبار الدينامومتر المتردد 55 كيلوواط,منصة اختبار دينامومتر محركات الطاقة الجديدة,دينامومتر اختبار المحرك 15000 دورة في الدقيقة,new energy motor dynamometer bench,15000 RPM motor test dynamometer |
||
SSCH55-4000-15000 نظام اختبار محرك الطاقة الجديدة بقدرة 55 كيلو واط على منصة اختبار الدينامومتر
1. وصف مكونات نظام اختبار محرك الطاقة الجديدة SSCH55-4000-15000 بقدرة 55 كيلو واط على منصة اختبار الدينامومتر
| اسم المكون | المواصفات الأساسية | العلامة التجارية |

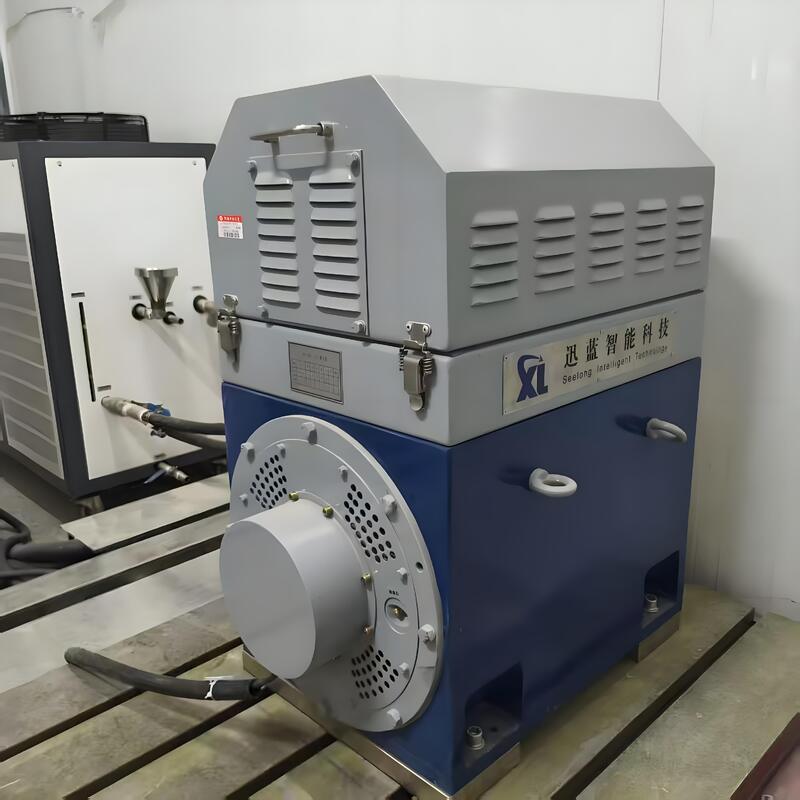

| دينامومتر كهربائي | الطاقة: 55 كيلو واط؛ السرعة المقدرة: 4000 دورة في الدقيقة؛ عزم الدوران المقدر: 132 نيوتن متر؛ السرعة القصوى: 15000 دورة في الدقيقة؛ تبريد بالهواء | Seelong |
| شفة عزم الدوران | نطاق القياس: 0-200 نيوتن متر؛ إخراج الإشارة: 4-20 مللي أمبير؛ دقة القياس: 0.2% FS؛ مناسب لاختبار عزم الدوران المنخفض للمحركات الصغيرة. | HBM |

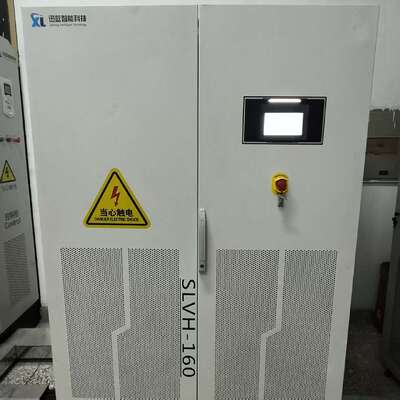

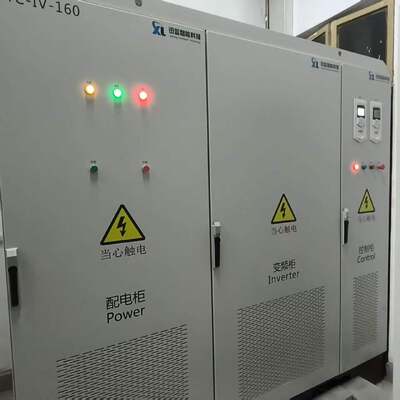

| نظام محول التردد المتغير | جهد الإدخال: ثلاثي الأطوار AC 380V±10%؛ التردد: 50/60 هرتز؛ دقة التحكم في عزم الدوران: 0.2% FS؛ دقة التحكم في السرعة: ±1 دورة في الدقيقة؛ زمن الاستجابة: 5 مللي ثانية؛ مناسب لورش العمل الصغيرة. | ABB |

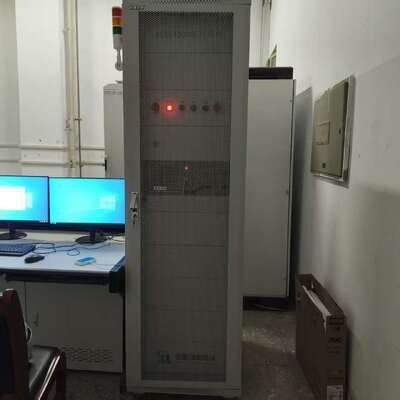

| نظام القياس والتحكم XLM-1000 | واجهات الاتصال: EtherCAT (≤1 مللي ثانية) / RS485؛ تخزين الحلول: 60+ (إصدار مبسط، يركز على سيناريوهات المحركات الصغيرة)؛ يدعم تكامل MES خفيف الوزن. | Seelong |
| نظام الحصول على البيانات | يتضمن وحدة الحصول على الاهتزاز، وحدة الحصول على درجة الحرارة، وحدة الحصول على الإدخال التناظري، ووحدة الحصول على الإدخال الرقمي؛ يقوم بمراقبة اهتزاز المحركات الصغيرة (مثل محركات الضاغط)، ومراقبة درجة حرارة اللف / الغلاف للمحركات الصغيرة، والحصول على الجهد / التيار للمحركات الصغيرة (مثل محركات المروحة)، والحصول على إشارة التبديل للمحركات الصغيرة. | Seelong |
| محلل الطاقة | الجهد 0-800 فولت؛ التيار 0-300 أمبير؛ التوافقيات من الرتبة 0-50؛ معدل تحديث البيانات 10 مللي ثانية؛ دقة قياس الطاقة ±0.05% FS؛ الخطأ ≤0.2%. | Seelong |
| محاكي البطارية | جهد الخرج 200-800 فولت؛ تيار الخرج 0-145 أمبير؛ تموج الخرج ≤0.5% FS؛ الاستقرار ±0.1%/ساعة | Seelong |
| الاقتران | نوع الغشاء؛ عزم الدوران الاسمي 200 نيوتن متر؛ السرعة المسموح بها 18000 دورة في الدقيقة (قابلة للتكيف مع متطلبات السرعة حتى 15000 دورة في الدقيقة)؛ القطر 50 مم (قابلة للتكيف مع أعمدة المحركات الصغيرة). | Seelong |
| غطاء واقي | المادة: صفيحة فولاذية Q235؛ السماكة: 2.5 مم؛ مع هيكل فتح وإغلاق سريع (وقت الصيانة يقل بنسبة 50%)؛ استجابة الزناد ≤0.1 ثانية | Seelong |
| صفيحة حديدية مصبوبة | المادة: HT300؛ الأبعاد: 1600 مم × 1000 مم × 150 مم؛ قوة الشد: ≥300 ميجا باسكال | Seelong |
| حامل المحرك | نطاق التعديل (ارتفاع المركز): 120-350 مم؛ متوافق مع المحركات (بما في ذلك مشابك المحركات الصغيرة) بأقطار 50-200 مم؛ التمركز ≤0.05 مم | Seelong |
2. المعايير الفنية لدينامومتر اختبار محرك الطاقة الجديدة بقدرة 55 كيلو واط
| فئات المعلمات | المؤشرات الفنية |
| مصنعي المحركات | Seelong |
| الطاقة المقدرة | 55 كيلو واط |
| عزم الدوران المقدر | 132 نيوتن متر |
| السرعة المقدرة | 4000 دورة في الدقيقة |
| السرعة القصوى | 15000 دورة في الدقيقة |
| نطاق سرعة عزم الدوران الثابت | 0-4000 دورة في الدقيقة |
| نطاق سرعة القدرة الثابتة | 4000-15000 دورة في الدقيقة |
| طراز مستشعر عزم الدوران | HBM T40B |
| الشركة المصنعة لمستشعر عزم الدوران | HBM |
| نطاق مستشعر عزم الدوران | 0-200 نيوتن متر |
| مستوى الدقة | 0.2% FS |
3. مزايا نظام اختبار محرك الطاقة الجديدة SSCH55-4000-15000 بقدرة 55 كيلو واط على منصة اختبار الدينامومتر
1) نشر خفيف الوزن: تبلغ المساحة المطلوبة ≤12 متر مربع، مع تصميم تبريد بالهواء. يمكن لشخص واحد إكمال تحديد موضع المعدات. إنه مناسب لورش العمل / المختبرات الصغيرة. تم تحسين هيكل تبديد الحرارة لنطاق السرعة من 4000-15000 دورة في الدقيقة لضمان استقرار التشغيل المستمر.
2) دقة حصرية للمحركات الصغيرة: يدعم شفة عزم الدوران دقة عزم دوران منخفضة تبلغ 0.01 نيوتن متر، مما يجعلها مناسبة لاختبار المحركات في الأجهزة المنزلية (مثل محركات ضاغط مكيف الهواء بعزم دوران 5-10 نيوتن متر). يغطي نطاق عزم الدوران الثابت الواسع من 0-4000 دورة في الدقيقة بدقة سيناريوهات السرعة المنخفضة والحمل الثقيل للمحركات الصغيرة، مما يحل مشكلة "عدم كفاية الدقة عند اختبار المحركات الصغيرة على منصات الاختبار الكبيرة".
3) دليل سدء سريع: يسمح نظام القياس والتحكم المبسط للموظفين الجدد بالعمل بشكل مستقل بعد يوم واحد فقط من التدريب؛ وهو يدعم التصحيح عن بعد (لا يلزم دعم مهندس في الموقع)، ويتميز بخطط اختبار قياسية مسبقة الإعداد لسيناريوهات السرعة المقدرة 4000 دورة في الدقيقة، مما يقلل من تكاليف العمالة للشركات الصغيرة.
4) القدرة على التكيف مع سيناريوهات متعددة: يغطي السرعات من 0-15000 دورة في الدقيقة وعزم الدوران من 0-200 نيوتن متر، ونطاق قدرة ثابت من 4000-15000 دورة في الدقيقة، ويتكيف مع احتياجات التشغيل عالية السرعة للمعدات الصغيرة والمتوسطة الحجم، ويغطي سيناريوهات مثل المركبات الصغيرة الجديدة للطاقة، وتخزين الطاقة المنزلية، والأجهزة المنزلية، والمراوح الصناعية الصغيرة. يمكن لجهاز واحد أن يحل محل العديد من آلات الاختبار المخصصة، مما يقلل من استثمار المعدات للشركات الصغيرة.
4. مجالات تطبيق نظام اختبار محرك الطاقة الجديدة SSCH55-4000-15000 بقدرة 55 كيلو واط على منصة اختبار الدينامومتر
1) محرك دفع السيارة الصغيرة الجديدة للطاقة: متوافق مع Wuling Hongguang MINIEV (محرك دفع 20-30 كيلو واط) و Euler R1 (محرك دفع 35 كيلو واط)، تم اختبار عزم الدوران الأولي (≥100 نيوتن متر)، وكفاءة الطاقة المنخفضة السرعة (≥88%)، واستقرار خرج الطاقة عند السرعة المقدرة 4000 دورة في الدقيقة لتلبية متطلبات فحص جودة الإنتاج الضخم.
2) محركات نظام تخزين الطاقة المنزلية: للمحولات الصغيرة لتخزين الطاقة التجارية (30-55 كيلو واط) ومحركات مروحة تخزين الطاقة، راقب درجة الحرارة (≤75 درجة مئوية) والاهتزاز (≤2 جرام) ضمن نطاق السرعة من 0-15000 دورة في الدقيقة لضمان التشغيل الآمن لمعدات تخزين الطاقة المنزلية في جميع ظروف العمل.
3) اختبار محركات الأجهزة المنزلية: متوافق مع ضواغط مكيفات الهواء (1-5 كيلو واط) ومحركات الغسالات (5-15 كيلو واط)، يتم إجراء اختبار كفاءة الطاقة والتحقق من العمر الافتراضي في نطاق عزم الدوران الثابت من 0-4000 دورة في الدقيقة، مما يطابق بدقة نطاق سرعة تشغيل محركات الأجهزة المنزلية، ويساعد شركات الأجهزة المنزلية في الحصول على شهادات كفاءة الطاقة (مثل شهادة كفاءة الطاقة الصينية من المستوى 1 وشهادة الاتحاد الأوروبي ERP).
4) فحص جودة المحركات الصناعية الصغيرة: اختبار كفاءة الحمل وموثوقية المراوح الصغيرة (15-55 كيلو واط) ومحركات مضخات المياه (20-50 كيلو واط)، وتغطية متطلبات التشغيل عالية السرعة للمعدات في نطاق القدرة الثابتة من 4000-15000 دورة في الدقيقة، مما يساعد الشركات الصغيرة والمتوسطة الحجم على إجراء تجديد موفر للطاقة للمحركات (توفير الكهرباء السنوي ≥3000 كيلو واط ساعة / وحدة، بناءً على حساب كفاءة محرك المروحة بقدرة 15 كيلو واط وزيادة من 85% إلى 92%).
5) أبحاث المحركات الصغيرة في الجامعات: يدعم البحث والتطوير والاختبار للمحركات المتزامنة الدائمة المغناطيس الصغيرة (5-55 كيلو واط)، ويغطي النطاق الكامل لعزم الدوران الثابت الواسع 0-4000 دورة في الدقيقة + القدرة الثابتة 4000-15000 دورة في الدقيقة، ومناسب لتحسين "الضوضاء المنخفضة والكفاءة العالية" لمحركات الأجهزة المنزلية الجديدة والبحث في الأداء عالي السرعة للمحركات الصناعية الصغيرة، ومناسب لمشاريع البحث العلمي الصغيرة في مختبرات الجامعات.
5. المعايير المرجعية لنظام اختبار محرك الطاقة الجديدة SSCH55-4000-15000 بقدرة 55 كيلو واط على منصة اختبار الدينامومتر
6. قائمة طرازات نظام منصة اختبار الدينامومتر للمحركات
| الطراز | الطاقة المقدرة (كيلو واط) | عزم الدوران المقدر (نيوتن متر) | السرعة المقدرة (دورة في الدقيقة) | السرعة القصوى (دورة في الدقيقة) | نطاق القدرة الثابتة (دورة في الدقيقة) | نطاق عزم الدوران الثابت (دورة في الدقيقة) |
دقة قياس عزم الدوران (%FS) |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 |
| SSCH37-4500/18000 | 37 | 79 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 |
| SSCH55-4000/15000 | 55 | 132 | 4000 | 15000 | 4500-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH132-4000/15000 | 132 | 315 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 |
يدعم الخدمات المخصصة: يمكن تخصيص نطاق السرعة، ونطاق عزم الدوران، ووظائف برنامج الاختبار، وحلول التكيف مع البيئة الخاصة وفقًا للمتطلبات.
7. الدعم في التسليم وخدمة ما بعد البيع
1) الطراز القياسيس: يتم الشحن في غضون 90 يومًا (بما في ذلك الاختبار المسبق قبل التسليم لضمان التثبيت السريع عند الوصول).
2) الطرازات المخصصة: التسليم في 90-120 يومًا، ويغطي الخدمات اللوجستية والتوزيع الدولية إلى المناطق الرئيسية في جميع أنحاء العالم بما في ذلك أوروبا وأمريكا وجنوب شرق آسيا والشرق الأوسط (خيارات النقل البحري / البري المتاحة، بما في ذلك التعبئة والتغليف الآمن والمعالجة المقاومة للرطوبة والصدأ).
3) الخدمات الداعمة: نقدم مستندات وشهادات CE و ISO كاملة وشهادات المنشأ، وسيقوم أخصائي لوجستي مخصص بالمتابعة طوال العملية للمساعدة في التخليص الجمركي وضمان التسليم الآمن وفي الوقت المناسب للمعدات الكبيرة إلى الموقع..
1) ضمان التزام: ضمان لمدة عام واحد على المكونات الأساسية (الدينامومتر، شفة عزم الدوران)، صيانة مدى الحياة؛ خدمات استكشاف الأخطاء وإصلاحها مجانية خلال فترة الضمان، باستثناء الأضرار الناجمة عن خطأ بشري.
2) الدعم الفني: خدمة ثنائية اللغة (الإنجليزية والصينية) على مدار الساعة طوال أيام الأسبوع، ووقت الاستجابة ≤ 4 ساعات
3) خدمات التركيب والتشغيل والتدريب: يتحمل المستخدم مسؤولية التركيب الأساسي في الموقع. سترسل Seelong فنيين محترفين لتقديم التوجيه في الموقع (بما في ذلك تحديد موضع المعدات والمعايرة، ومواصفات توصيل الأنابيب / الخطوط)؛ سيتم التعامل مع تشغيل المعدات بالكامل من قبلنا (بما في ذلك اختبار التشغيل، ومعايرة المعلمات، واختبار ربط النظام)؛ سيتم توفير 3 أيام من التدريب التشغيلي الاحترافي المجاني (بما في ذلك تشغيل المعدات، وإعدادات المعلمات، والصيانة اليومية، واستكشاف الأخطاء وإصلاحها) لضمان إتقان المشغلين لاستخدام المعدات واسعة النطاق.
4) الخدمة عن بعد: يدعم التصحيح عن بعد عبر الكمبيوتر، وترقيات النظام، وتوجيه تكوين الحلول المعيارية، وحل المشكلات الفنية بسرعة أثناء الاستخدام وتقليل خسائر التوقف.
