تفاصيل المنتج:
|
| الشهادات: | سي إم سي، سي، إسو 9001، إسو 45001، إسو 14001 | نطاق عزم الدوران الثابت: | 0-3000 دورة في الدقيقة |
|---|---|---|---|
| نطاق الطاقة المستمر: | 3000-10000 دورة في الدقيقة | ضمان: | 1 سنة |
| أقصى سرعة العمل: | 10000 دورة في الدقيقة | عزم الدوران المقدر: | 286 نيوتن |
| القوة المقدرة: | 90 كيلو واط | نطاق القياس: | 0-500 نيوتن متر |
| وزن: | 800 كجم | الجهد المقنن: | 380 فولت |
| يكتب: | مقياس القوة الكهربائية | ||
| إبراز: | دينامومتر محرك طائرات بدون طيار بقدرة 90 كيلووات,مقعد اختبار دينامومتر التيار المتردد,نظام اختبار محرك بسرعة 10000 دورة في الدقيقة,AC dynamometer test bench,10000 RPM engine testing system |
||

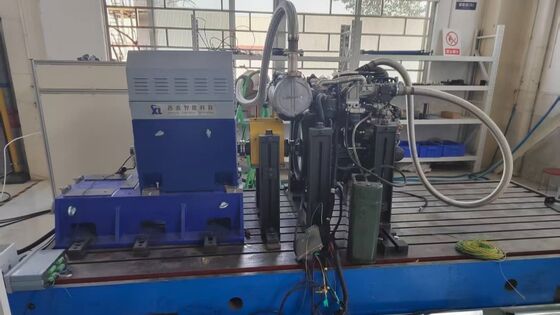

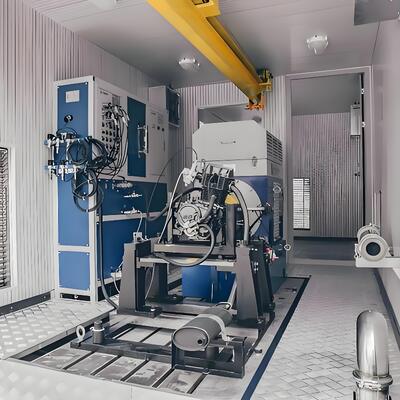

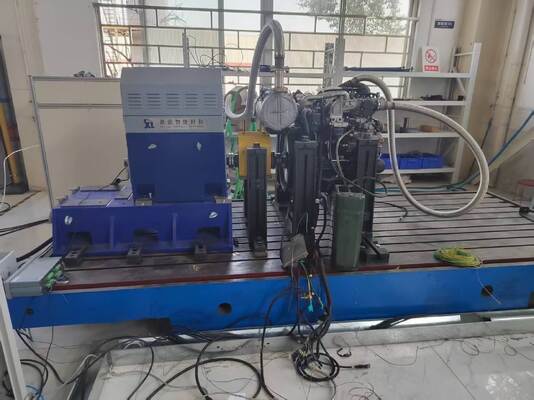

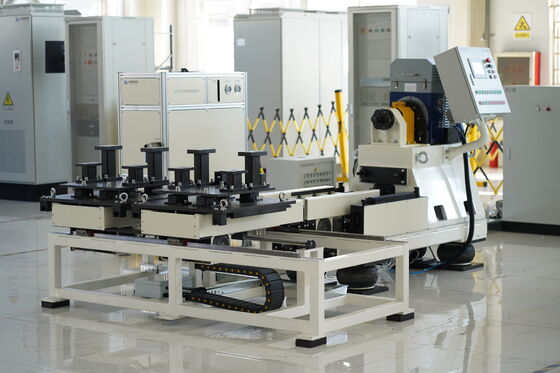

SSCG90-3000/10000 90كيلوواطاختبار محرك الطائرة بدون طيارالدينامومترمقعدالنظام
1. SSCG90-3000/10000 90kW محرك UAV اختبار الدينامومتر بنك نظام التكوين
مقعد اختبار محركات الطائرات بدون طيار SSCG90-3000/10000 90kW هو نظام اختبار شامل تم تصميمه خصيصًا للبحث والتحقق من محركات الطائرات بدون طيار متوسطة والعالية الطاقة.هذا النظام يدمج دينامومتر كهربائي عالي الدقة، نظام قياس ومراقبة وحدات متعددة القنوات لجمع البيانات، والتي تمكن من تقييم شامل لمعلمات الأداء الرئيسية مثل عزم الدوران، والسرعة، والطاقة،واستهلاك الوقود لمحركات التوربوشفت / التوربوبريك من فئة 90 كيلوواط.
| اسم المكون | المواصفات الأساسية | العلامة التجارية |
| الدينامومتر الكهربائي SSCG90-3000/10000 | الطاقة: 90 كيلوواط، السرعة الاسمية: 3000 دورة في الدقيقة، السرعة القصوى: 10000 دورة في الدقيقة، عزم الدوران الاسمية: 286Nm، نطاق سرعة الطاقة الثابتة: 3000-10000 دورة في الدقيقة، نطاق سرعة عزم الدوران الثابت: 0-3000 دورة في الدقيقة، تبرد بالهواء | سيلونغ |
| عجلة الدوران | 0-500Nm، دقة: 0.2% FS | HBM |
| نظام عاكس التردد المتغير | العلامة التجارية ABB ، 90 كيلوواط ، ثلاثي المراحل AC 380V ± 10 ٪ فولتاج المدخل ، مع حماية متعددة ضد الإفراط في الحمل والإفراط في الجهد والإفراط في الحرارة. | ABB |
| نظام القياس والتحكم XLE-1000 | جهاز كمبيوتر صناعي: IPC710 ؛ وحدة المعالجة المركزية: Intel Core I7 ؛ ذاكرة: 32GB DDR4 ؛ قرص صلب: 1TB SSD ؛ برنامج نظام قياس ومراقبة XLE-1000 مثبت مسبقًا (يدعم اكتساب البيانات في الوقت الحقيقي ، وتحليل المنحنى ،وتوليد التقارير) | سيلونغ |
| نظام جمع البيانات | يتضمن وحدة اكتساب درجة حرارة منخفضة (6 قنوات) و وحدة اكتساب درجة حرارة عالية (8 قنوات) و وحدة اكتساب التناظرية (8 قنوات) و جهاز استشعار الاكتساب درجة حرارة منخفضة (PT100),جهاز استشعار درجة حرارة عالية، جهاز استشعار ضغط، جهاز استشعار ضغط جوي، جهاز استشعار درجة الحرارة والرطوبة، وصندوق جمع البيانات، الخ. | سيلونغ |
| جهاز تشغيل الوقود | الأداء: 150N قوة التشغيل، ضربة 120mm؛ محاكاة الوقود الإلكترونية: قناة مزدوجة 0-2.5V/5V | سيلونغ |
| مقياس استهلاك الوقود | نوع الوزن، نطاق القياس: 5-30 كجم/ساعة، دقة: 0.2% FS | سيلونغ |
| مروحة طرد مركزي ذات تردد متغير | تستخدم لتبديد حرارة الجهاز الخاضع للاختبار؛ الطاقة: 25 كيلوواط | سيلونغ |
| اختياري - الارتباط | عزم دوران مسموح به: 350 نسمة؛ سرعة مسموح بها: 18000 دورة/دقيقة | سيلونغ |
| اختياري - دعامة المحرك | دعامة محرك غير قياسية حسب الطلب على شكل حرف L، سمك الحائط > 50 مم | سيلونغ |
| اختياري - صفيحة حديد الصب | المواد: HT300 (قوة الشد ≥300MPa) ؛ السطوح: ≤0.05mm/m؛ خشونة السطح: Ra≤1.6μm؛ مضاعفات الصدمات والألواح الصلبة تضمن الاستقرار أثناء الاختبار عالي السرعة. | سيلونغ |
| اختياري - مدعمات الصدمات | النوع: مغلق الصدمات بالربيع؛ الحمل الاسمي: 80-200kg/وحدة؛ معامل التخفيف: 0.2-0.3؛ تردد الاهتزاز المطبق: 8-15 هرتز ؛ ومدع الصدمات واللوحة الحديدية تضمن الاستقرار أثناء الاختبار عالي السرعة. | سيلونغ |
| المعلمات | المواصفات |
| النموذج | الـ SSCG90-3000/10000 |
| الطاقة الاسمية | 90كيلوواط |
| السرعة الاسمية | 3000 دورة في الدقيقة |
| عزم دوران اسمي | 286Nm |
| السرعة القصوى | 10000 دورة في الدقيقة |
| نطاق سرعة الطاقة الثابتة | 3000-10000 دورة في الدقيقة |
| نطاق سرعة عزم دوران ثابت | 0-3000دورة في الدقيقة |
| طريقة التبريد | تبرد بالهواء |
| مستوى الحماية | IP54 |
| قدرة الحمل الزائد | 150% من الطاقة المسجلة |
| دقة قياس عزم الدوران | ± 0.2% FS |
| دقة قياس السرعة | ± 1 دورة في الدقيقة |
1) التحكم بدقة عالية في جميع ظروف التشغيل:فان شاشة عزم الدوران ومقياس استهلاك الوقود يحققان دقة عالية تبلغ 0.2% FS.يدرك التحكم في تقلبات السرعة على نطاق واسع من السرعات (0-10000rpm) (القيمة النموذجية < ± 0).1 ٪) ، والتحويل السلس بين أوضاع العزم الثابت (0-3000rpm) والقوة الثابتة (3000-10000rpm) ، مما يضمن موثوقية ومتسقية بيانات الاختبار في ظل ظروف تشغيل مختلفة.
2) تحسين الطاقة في أربعة أجزاء:يدعم تشغيل الوضع المزدوج للكهرباء / المولدة ، ويحسن كفاءة ردود الفعل الطاقة للاحتياجات الاختبارية في حالة كاملة مثل بدء التوقف ، والرحلة البحرية ، والسباحة من محركات الطائرات بدون طيار متوسطة وطاقة عالية,ويقلل من تكاليف استهلاك الطاقة في الاختبار.
3) التوسع المرن:نظام القياس والتحكم XLE-1000 متوافق مع جمع البيانات متعددة القنوات.المكونات الاختيارية مثل التوصيلات ومكابح الصدمة يمكن أن تتطابق بمرونة وفقا لمتطلبات الاختبار لنماذج مختلفة من محركات فئة 90 كيلوواط، التكيف مع سيناريوهات الاختبار المتنوعة وتحسين إعادة استخدام النظام.
4) حماية السلامة عالية السرعة:يدمج نظام تحويل التردد آليات حماية متعددة ضد الإفراط في الحمل والإفراط في الجهد والإفراط في الحرارة.إنه يعزز تصميم استقرار المعدات لسيناريوهات التشغيل عالية السرعة من 10،000 دورة في الدقيقة ، مما يقلل بشكل فعال من خطر فشل المعدات في اختبار السرعة العالية ويضمن أن عملية الاختبار آمنة وقابلة للسيطرة.
5) انخفاض التداخل وتصميم مستقر:مغلق الصدمات مُعدّل بدقة لتردد الاهتزازات 8-15 هرتز.يقلل إلى حد كبير من التداخل الخارجي أثناء التشغيل عالي السرعة ويضمن أن دقة الاختبار لا تتأثر على نطاق واسع من السرعات.
1) تطوير محركات المركبات الجوية بدون طيار:ويشمل ذلك اختبار العملية الكاملة لمحركات التوربوشفت / التوربوبريك من فئة 90 كيلوواط ، والتي تغطي بدء التشغيل والتسارع والبحر والكبح.إنه يحقق بدقة من معايير الأداء عبر نطاقات سرعة مختلفة (عزم دوران ثابت 0-3000rpm، طاقة ثابتة 3000-10000rpm) ، تدعم تصميم محرك محسن.
2) التحقق من طاقة الطيران الخفيف:اختبار متانة أنظمة الطاقة للطائرات الهليكوبتر الخفيفة، طائرات نقل بدون طيار قصيرة المدى، الخ يمكن تقييم موثوقية المحركات في التشغيل المستمر عند سرعات عالية (10،000 دورة في الدقيقة) وأداء التوافق للمواد مثل سبائك درجة الحرارة العالية.
3) Sمراكز التسوق و أنظمة الطاقة الجديدة المتوسطة الحجمtإيقاف:يدعم تقييم كفاءة ردود فعل الطاقة للطائرات بدون طيار الهجينة الصغيرة والمتوسطة الحجم، ويحسن مخططات استخدام الطاقة لأنظمة الطاقة بمستوى طاقة 90 كيلوواط،وتحسن القدرة على التحمل.
4) معايرة المحركات الصناعية عالية السرعة:تستخدم للتعديل المميز لسرعة عزم الدوران للمحركات متوسطة الطاقة التي تتطلب نطاقًا واسعًا من السرعة (0-10000rpm) ، وتلبية احتياجات التحكم عالية الدقة في محركات المحركات الصناعية ومحركات الطيران ، إلخ..
| النموذج | الطاقة (كيلوواط) | عزم الدوران (Nm) | السرعة الاسمية (rpm) | السرعة القصوى (د / دقيقة) | نطاق عزم دوران ثابت (rpm) | نطاق الطاقة الثابتة (rpm) |
دقة قياس عزم الدوران (%FS) |
| الـ SSCG30-3000/10000 | 30 | 95 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| الـ SSCG45-3000/10000 | 45 | 143 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| الـ SSCG60-3000/10000 | 60 | 191 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| الـ SSCG75-3000/10000 | 75 | 238 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| الـ SSCG90-3000/10000 | 90 | 286 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| الـ SSCG110-3000/10000 | 110 | 350 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| الـ SSCG160-3000/10000 | 160 | 509 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
يدعم الخدمات المخصصة: يمكن تخصيص نطاق السرعة ونطاق عزم الدوران ووظائف برنامج الاختبار وحلول التكيف مع البيئة الخاصة وفقًا للمتطلبات.
7. التسليم ودعم ما بعد البيع
خدمات التوصيل
1) النماذج القياسية: السفينة خلال 90 يوماً (بما في ذلك الاختبار المسبق قبل التسليم لضمان التثبيت السريع عند الوصول).
2) نماذج مخصصة: التسليم في 90-120 يوما، تغطي الخدمات اللوجستية الدولية والتوزيع إلى المناطق الرئيسية في جميع أنحاء العالم بما في ذلك أوروبا وأمريكا وجنوب شرق آسيا،والشرق الأوسط (خيارات النقل البحري / البري المتاحة)، بما في ذلك التعبئة الآمنة ومعالجة مقاومة للرطوبة والصدأ).
3) خدمات الدعم: نحن نقدم وثائق إصدار الشهادات الكاملة وشهادات المنشأوخبير لوجستيات مخصص سوف يتابع خلال العملية للمساعدة في التخليص الجمركي وضمان التسليم الآمن في الوقت المناسب للمعدات الكبيرة إلى الموقع.
دعم ما بعد البيع
1) الضمانالتعهد: ضمان مدته سنة واحدة على المكونات الأساسية (الدينامومتر، فلانج عزم الدوران) ، وصيانة مدى الحياة؛ خدمات إصلاح وإصلاح مجانية خلال فترة الضمان، باستثناء الأضرار الناجمة عن الخطأ البشري.
2) الدعم التقني: خدمة ثنائية اللغة على مدار الساعة (الإنجليزية والصينية) ، وقت الاستجابة ≤ 4 ساعات
3) خدمات التثبيت والتشغيل والتدريب: المستخدم هو المسؤول عن التثبيت الأساسي في الموقع. سيلونغ سوف ترسل فنيين محترفين لتقديم التوجيه في الموقع (بما في ذلك وضع المعدات ومعايرة،ومواصفات اتصال خط الأنابيب / الخط)؛ سيتم التعامل مع تشغيل المعدات بالكامل من قبلنا (بما في ذلك اختبار تشغيل الطاقة ، ومعايرة المعلمات ، واختبار ربط النظام) ؛سيتم توفير 3 أيام من التدريب المهني التشغيلي المجانية (تغطية تشغيل المعدات، إعدادات المعلمات، الصيانة اليومية، وإصلاح الأخطاء) لضمان أن المشغلين مهرة في استخدام معدات واسعة النطاق.
4) الخدمة عن بعد: يدعم إصلاح الأخطاء عن بعد عن طريق الكمبيوتر وتحديث النظام وإرشادات تكوين الحلول الوحيدة ، ويقوم بحل المشكلات التقنية بسرعة أثناء الاستخدام وتقليل الخسائر في وقت التوقف.
