تفاصيل المنتج:
|
| ماركة: | سيلونغ | القدرة الزائدة: | 120% |
|---|---|---|---|
| الفولطية (الخامس): | ايه سي 380 | طريقة التبريد: | تعزيز تبريد المياه |
| التشفير: | شنغهاي جينغفن | نوع التشفير: | اتش تي ال 512 |
| أقصى سرعة العمل: | 12000 دورة في الدقيقة | طلب: | اختبار ناقل الحركة |
| إشارة الإخراج: | التناظرية الرقمية | ضمان: | 1 سنة |
| القوة المقدرة: | 500 كيلوواط | عزم الدوران المقدر: | 1194 نيوتن متر |
| دقة عزم الدوران: | 0.2٪ فس | نطاق الطاقة المستمر: | 4000-10000 دورة في الدقيقة |
| نطاق عزم الدوران الثابت: | 0-4000 دورة في الدقيقة | ||
| إبراز: | طاولة اختبار دينامومتر ناقل حركة بقدرة 500 كيلوواط,نظام دينامومتر ناقل حركة عالي السعة,طاولة دينامومتر ناقل حركة 10000 |
||

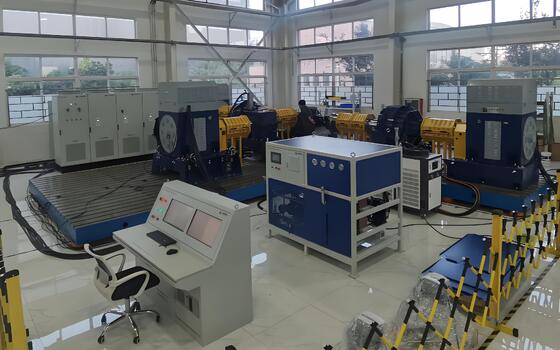

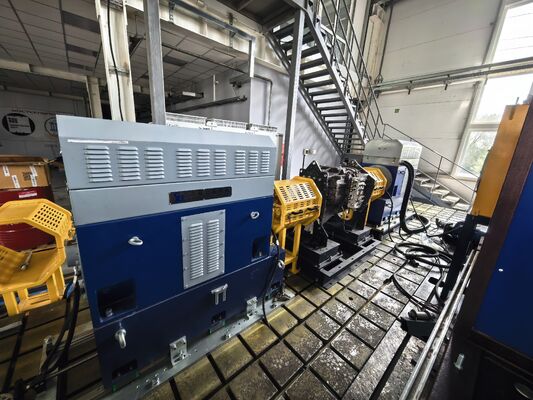

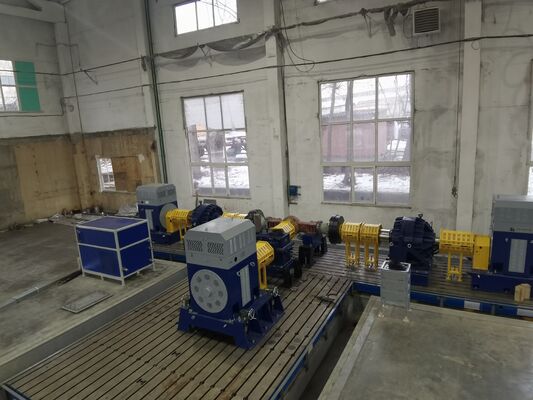

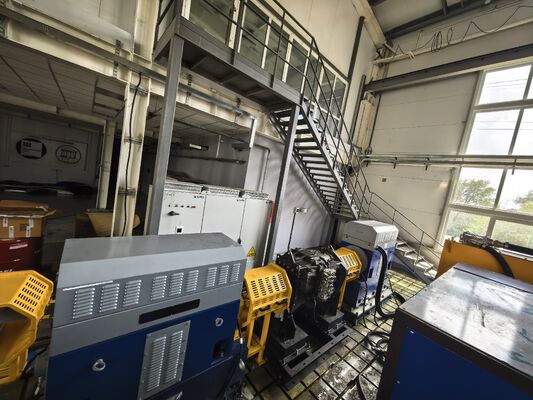

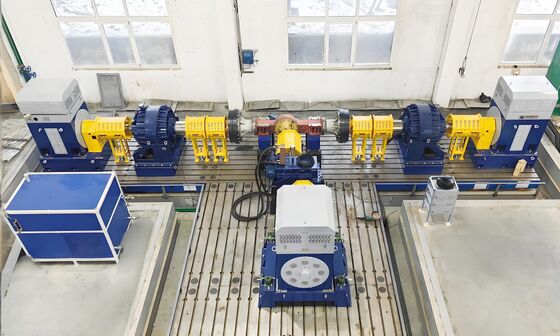

الـ SSCH500-4000/10000 500 كيلوواطالإرسال الدينامومتر من النوع Tهوبإينشالنظام
1لماذا تختار مقعد الاختبار الخاص بنا؟
Seelong's 500kW transmission type dynamometer test bench system is a flagship solution for the R&D and mass production testing of high-end transmissions in the fields of heavy-duty equipment and high-power industrial transmissionsمزاياه الأساسية هي:
1) تكييف عميق لسيناريوهات العمل الثقيل:تم تطويرها خصيصاً لـ 500 كيلوواط من عجلات نقل عالية الكثافةتتناسب تمامًا مع احتياجات الشركات المصنعة للمعدات الثقيلة لاختبار المصانع الثقيلة الجماعية ومؤسسات البحوث لمحاكاة ظروف العمل القاسية، تغطي العملية الكاملة للتحقق من تصميم نظام نقل للخدمات الثقيلة واختبار المتانة وتشخيص الأخطاء.
2) دعم بيانات عالية الدقة:وهو يتبنى تكوين دولي رفيع المستوى ويدمج بشكل عميق تكنولوجيا جوهر الحمل الثقيل للغاية التي تم تطويرها بشكل مستقل ، بدقة قياس عزم الدوران من ± 0.15٪ FS ودقة قياس السرعة ± 1r / minالبيانات قابلة للتتبع ويمكن تصديرها ، وتلبية معايير الاختبار الدولية لمستوى الشهادة لأنظمة نقل الحمولة الثقيلة للغاية.
3) مجموعة واسعة من السرعات وتغطية الحمل الثقيل:نطاق السرعة القياسية 4000-10000 دورة في الدقيقة، عزم دوران القياسية 1194Nm، والتي يمكن تمديدها إلى 15000 دورة في الدقيقة مع زيادة سرعة مخصصة،مناسبة لاختبار الحمل الثقيل عالية السرعة للكهرباء الثقيلة للغاية مثل المركبات التجارية الثقيلة للغاية، آلات البناء الكبيرة، أنظمة نقل البحرية، وصناديق التروس الصناعية الكبيرة.
4) التوافق مع الطيف الكامل والترقية:تغطي سلسلة SSCH مجموعة كاملة من الطاقة من 30 كيلوواط إلى 500 كيلوواط. النموذج 500 كيلوواط هو التكوين الرائد ومتوافق مع جميع سلسلة احتياجات الاختبار.يمكن توسيعه إلى 600 كيلوواط من خلال الترقية الوحيدة في المستقبل، مما يجعل استثمار المعدات يستحق على المدى الطويل.
5) ضمان التشغيل والصيانة المستقرة للغاية:يتم اختيار المكونات الأساسية من العلامات التجارية الدولية من الدرجة الأولى مثل محول تردد طاقة عالية للغاية من ABB ومحلل طاقة عالية الدقة من Yokogawa.مجهزة بحماية من الإفراط الثلاثي، ومعايرة عزم دوران تلقائي ونظام مراقبة التشغيل والصيانة عن بعد، فإنه يمكن أن تعمل باستمرار ومستقر 24/7, مما يقلل إلى حد كبير من تكاليف التشغيل والصيانة.
6) التسليم المتكامل المخصص:وحدة دينامومتر ثقيلة متكاملة مسبقاً، ونظام تحكم ذكي، ووحدة جمع بيانات متعددة الأبعاد، ونظام تبديد الحرارة عند درجة حرارة ثابتة.يتم الانتهاء من تحديد الأخطاء والمعايرة في حالة العمل القاسية في المصنع، ويمكن استخدامه في الموقع، مما يقلل بشكل كبير من دورة تنفيذ المشروع.
2. SSCH500-4000/10000 500kW نوع ناقل الدينامومتر مقاعد الاختبار المكونات الأساسية لنظام المقاعد
| تصنيف النظام | المكونات الأساسية | مواصفات الطراز | المصنع |
| نظام الدينامومتر الكهربائي | الدينامومتر الكهربائي SSCH500-4000/10000 | الطاقة الاسمية 500kW، سرعة الاسمية 4000rpm، السرعة القصوى 10000rpm، عزم دوران اسمي 1194Nm | سيلونغ |
| شفرة العزم (SLFN2000) | 0-2000Nm ، دقة ± 0.15٪ FS | سيلونغ | |
| زيادة سرعة القيادة للخدمات الثقيلة وقاعدة | نسبة السرعة 1:1.5، سرعة الخروج 0-15000rpm، قدرة عزم الدوران 1800Nm | سيلونغ | |
| SSCD600-500/2000 الدينامومتر الكهربائي المحمل | الطاقة 600 كيلوواط، سرعة 500 دورة في الدقيقة، عزم دوران الحمل القصوى 11460Nm | سيلونغ | |
| أنظمة التحكم وإمدادات الطاقة | نظام قياس ومراقبة للخدمات الثقيلة XLP-2000 | دقة قياس السرعة ± 1 r/min، دقة تحكم عزم دوران 0.3% FS | سيلونغ |
| نظام محول تردد متغير (ACS880-600kW) | وحدة تحكم أيه بي بي + خزانة متكاملة للخدمات الثقيلة | ABB / سيولونغ | |
| إمدادات الطاقة المشتركة الثنائية الاتجاه (SLEVH600) | 600 كيلوواط، الجهد 24-1200 فولت، كفاءة التحويل ≥96% | سيلونغ | |
| النظام الميكانيكي | ربط السرعة العالية للخدمات الثقيلة | السرعة المسموح بها: 15000 دورة في الدقيقة؛ عزم دوران اسمي: 1800 نسمة؛ قدرة حمولة الصدمة: 2500 نسمة. | سيلونغ |
| مقيّد عزم الدوران للخدمة الثقيلة | حدود عزم الدوران 8000 Nm، وقت الاستجابة ≤ 5 ms | سيلونغ | |
| صفيحة حديدية صلبة للخدمات الثقيلة + مدمّع الصدمات | 5000 × 2500 × 350 مم + تصميم التخفيف الثقيل ، معدل تخفيف الاهتزاز ≥90٪ | سيلونغ | |
| نظام جمع البيانات ودعمها | وحدة جمع البيانات الثقيلة متعددة القنوات (SL7P32/SL7M64) | درجة الحرارة 32 قناة + قنوات 64 التناظرية، وتردد العينات 1kHz | سيلونغ |
| جهاز تحكم درجة حرارة سائل نقل (SLE3000) | يتم الحفاظ على درجة حرارة الزيت ثابتة (± 0.5 °C) ، وقوة تبديد الحرارة هي 30kW. | سيلونغ | |
| جهاز تحكم درجة حرارة سائل التبريد (SLE2000) | محول حرارة من صفيحة للخدمات الثقيلة ويتم التحكم به بواسطة PLC مع كفاءة تبادل حرارة ≥ 85%. | سيلونغ | |
| كابلات عالية الجهد عالية الجودة | الجهد الاسمي 10kV، القدرة على تحمل التيار 630A، تصنيف مضاعفات اللهب UL94-V0 | (لويانغ ييلان) |
| المعلمات التقنية | القيم/المواصفات |
| الطاقة الاسمية | 500 كيلوواط |
| السرعة الاسمية | 4000 دورة في الدقيقة |
| السرعة القصوى | 10000 دورة في الدقيقة |
| عزم دوران اسمي | 1194Nm |
| نطاق طاقة ثابت | 4000-10000 دورة في الدقيقة |
| نطاق عزم دوران ثابت | 0-4000دورة في الدقيقة |
| دقة قياس عزم الدوران | ±0.15%FS |
| دقة قياس السرعة | ± 1r/min |
| طريقة التثبيت | القاعدة غير القياسية المخصصة للخدمات الثقيلة |
| الملحقات الداعمة | ملحقات اتصال خاصة للخدمات الثقيلة + فلنج العزم |
| طريقة التبريد | نظام التبريد بالماء المتطور للخدمات الثقيلة للغاية بقوة تبديد الحرارة 50 كيلوواط |
| النموذج | الطاقة الاسمية (كيلوواط) | عزم دوران اسمي (Nm) | السرعة الاسمية (rpm) | الحد الأقصى لدورة المحرك (rpm) | نطاق الطاقة الثابتة (rpm) | نطاق عزم الدوران الثابت (rpm) | دقة قياس عزم الدوران |
| الـ SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.2% FS |
| الـ SSCH37-4500/18000 | 37 | 79 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.2% FS |
| الـ SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.2% FS |
| الـ SSCH55-4000/15000 | 55 | 132 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% FS |
| الـ SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% FS |
| الـ SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% FS |
| الـ SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% FS |
| الـ SSCH132-4000/15000 | 132 | 315 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% FS |
| الـ SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% FS |
| الـ SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.2% FS |
| الـ SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.2% FS |
| الـ SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.2% FS |
| الـ SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.2% FS |
| الـ SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.2% FS |
| الـ SSCH500-4000/10000 | 500 | 1194 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.15% FS |
1)قياس دقيق تحت الحمل الثقيل:يصل دقة قياس عزم الدوران الأساسي إلى ± 0.15٪ FS ، ودقة قياس السرعة هي ± 1r / min.وهي مجهزة بوحدة اكتساب التناظرية ذات القنوات 64 ووحدة اكتساب درجة الحرارة ذات القنوات 32، والتي تغطي بشكل شامل المعايير الرئيسية مثل كفاءة النقل وخصائص الاهتزاز وتوزيع درجة حرارة ناقلات النقل الثقيلة.البيانات قابلة للتتبع والتصدير، تلبية احتياجات شهادة المنتجات الدولية والتحقق من البحوث العلمية المتطورة.
2)قابلية التكيف مع ظروف تشغيل واسعة:نطاق السرعة الاسمية 4000-10000rpm ، عزم دوران اسمي 1194Nm ، والذي يمكن توسيعه إلى 15000rpm عندما يتم مقارنته بزيادة سرعة الحمل القوي للغاية.يمكن أن يحاكي ظروف تشغيل معقدة مثل بدء، التسلق والقيادة عالية السرعة من المعدات الثقيلة للغاية وتدعم أكثر من 1000 ساعة من اختبار متانة.
3)تحسين القوة الهيكلية:تم تحسين تصميم الهيكل الميكانيكي لسيناريوهات الحمل الثقيل للغاية ، تم تعزيز صلابة الجسم ، تم تحديث نظام المحامل عالي القوة ،ويتم تحسين قناة تبديد الحرارةيمكن أن يتحمل تأثير عزم دوران ذروة 1800Nm وهو مناسب لاختبار ظروف العمل القاسية لتحويلات فائقة الثقل.
4)التوسع والتحديث المرن:اعتماداً على بنية تصميم وحدات، فإنه يدعم توسيع قنوات الاختبار، وتحسين دقة القياس، وتخصيص منطق التحكم.يمكن توسيع الطاقة من 500 كيلوواط إلى 600 كيلوواط عن طريق استبدال الوحدة الأساسية لتلبية احتياجات نمو الأعمال في المستقبل وتقليل تكاليف تكرار المعدات.
5)ضمان التشغيل والصيانة الذكية:المكونات الأساسية خضعت لـ 2000 ساعة من اختبار الحمل القوي جداً ومجهزة بتعديل عزم الدوران التلقائي وحماية من الإفراط الثلاثي ونظام تشخيص خطأ عن بعدوالتي يمكنها تحقيق تشغيل مستقر بدون مراقبة على مدار الساعة والعشرين ساعة وتحسين كفاءة التشغيل والصيانة بأكثر من 50٪.
6)استعادة الطاقة عالية الكفاءة:باعتماد مبدأ الاختبار الكهربائي المغلق ، يمكن إعادة الطاقة الكهربائية المولدة من دينامومتر الحمل الثقيل إلى نظام إمدادات الطاقة بكفاءة.مع معدل استغلال الطاقة أكثر من 90%بالمقارنة مع مقاعد الاختبار التقليدية ، فإنه يوفر أكثر من 40٪ من تكاليف الطاقة ومناسبة لسيناريوهات الاختبار الثقيلة المستمرة.
7) دعم الخدمة المخصصة:نحن نقدم خدمات كاملة العملية من تصميم حلول الاختبار، وتخصيص المعدات وتطويرها، والتركيب والتشغيل إلى تدريب ما بعد التشغيل والصيانة.يمكننا تحسين تكوين المعدات وفقا لاحتياجات الاختبار المحددة للعملاء وتكييفها مع معايير الاختبار الحصرية.
1)تصنيع المركبات الثقيلة:اختبار الأداء، والتحقق من الحياة، وتفتيش المصنع من AT، AMT، ناقلات نقل هيدروليكية ومخففات الطاقة الثقيلة الجديدة للسيارات التجارية الثقيلة، والسيارات ذات الأغراض الخاصة،المركبات العسكرية، وغيرها من المركبات.
2)آلات بناء واسعة النطاق:اختبار محاكاة شروط العمل المعقدة طويلة الأمد عالية الحمل لتحويلات المعدات الثقيلة للغاية مثل الحفارات الكبيرة والرافعات الزحافية وآلات التعدين.ومعدات تحميل وتفريغ الموانئ;
3)بناء السفن وهندسة المحيطات:اختبار الأداء والتحقق من موثوقية أنظمة النقل للسفن الصغيرة والمتوسطة الحجم، ومعدات نقل الطاقة للمنصات البحرية، ونظم نقل السفن الرافعة في الموانئ.
4)الحركة الصناعية الكبيرة:تقييم أداء العمل الثقيل واختبار عمر مربعات التروس الصناعية الكبيرة، وصناديق التروس للمروحة، وأنظمة نقل طواحين، وأجهزة نقل آلات الأسمنت.
5)مؤسسات البحوث الراقية:المنصات التجريبية الأساسية للجامعات والمؤسسات البحثية لإجراء أبحاث متطورة حول مواضيع مثل تحسين كفاءة نقل أجهزة التحويل الثقيلة.تكنولوجيا تشخيص الأخطاء، تطبيق المواد الجديدة، وتكنولوجيا توفير الطاقة؛
6)مصنعي المكونات الأساسية:التحقق من الأداء واختبار مراقبة الجودة للمكونات الأساسية للكهرباء الثقيلة (المعدات الثقيلة ، المحاور عالية المقاومة ، المشابك الثقيلة ، المحامل المقاومة للاستنزاف).
1) المعيار الوطني: "أساليب الاختبار لمركبات نقل السيارات" QC/T 29063-2011;
2) معايير الصناعة: JB/T 10409-2004 "أساليب الاختبار لتحويلات آلات الهندسة" و GB/T 8542-2008 "أساليب الاختبار لصناديق التروس الصناعية".
3) ISO/TR 19972"أحواض القوة والاتصالات القوية للجرارات الزراعية والغابات"
4) معايير المؤسسات: مواصفات الاختبار الداخلي التي تم تطويرها على أساس المعايير الدولية مثل ISO 15085 ، SAE J2360 ، و DIN 3990 ؛
5) المعايير المخصصة: يمكننا التكيف مع الاحتياجات المحددة لعملائنا وتخصيص عمليات الاختبار والمتطلبات التقنية.
1) النموذج القياسيالسفن داخل90 يوما(بما في ذلك الاختبار المسبق قبل التسليم لضمان التثبيت السريع عند الوصول).
2) نماذج مخصصة:التسليم خلال 90-120 يوم، تغطي الخدمات اللوجستية الدولية والتوزيع إلى المناطق الرئيسية في جميع أنحاء العالم بما في ذلك أوروبا وأمريكا وجنوب شرق آسيا والشرق الأوسط (خيارات النقل البحري / البري المتاحة ،بما في ذلك التعبئة الآمنة ومعالجة مقاومة للرطوبة والصدأ).
3) خدمات الدعم: نحن نقدم وثائق إصدار الشهادات الكاملة وشهادات المنشأوخبير لوجستيات مخصص سيتبع خلال العملية للمساعدة في التخليص الجمركي وضمان توصيل المعدات الكبيرة بأمان وفي الوقت المناسب إلى الموقع.
1) التزام الضمان:ضمان لمدة سنة واحدةعلى المكونات الأساسية (الدينامومتر، فلانج عزم الدوران) ، صيانة مدى الحياة؛ خدمات إصلاح وإصلاح مجانية خلال فترة الضمان، باستثناء الأضرار الناجمة عن الخطأ البشري.
2) الدعم التقني:ثنائي اللغة على مدار الساعةخدمة (الإنجليزية والصينية)وقت الاستجابة ≤ 4 ساعات
3) خدمات التثبيت والتشغيل والتدريب: المستخدم هو المسؤول عن التثبيت الأساسي في الموقع. سيلونغ سوف ترسل اثنين من الفنيين المهنية لتقديم التوجيه في الموقع (بما في ذلك وضع المعدات ومعايرة،ومواصفات اتصال خط الأنابيب / الخط)؛ سيتم التعامل مع تشغيل المعدات بالكامل من قبلنا (بما في ذلك اختبار تشغيل الطاقة ، ومعايرة المعلمات ، واختبار ربط النظام) ؛سيتم توفير 5 أيام من التدريب المهني التشغيلي المجانية (تغطية تشغيل المعدات، إعدادات المعلمات، الصيانة اليومية، وإصلاح الأخطاء) لضمان أن المشغلين مهرة في استخدام معدات واسعة النطاق.
4) الخدمة عن بعد: يدعم إصلاح الأخطاء عن بعد عن طريق الكمبيوتر ، وتحديثات النظام ، وإرشادات تكوين الحلول الوحيدة ، والحل السريع للقضايا التقنية أثناء الاستخدام وتقليل خسائر وقت التوقف.
9أسئلة شائعة
س: ما هو الحد الأدنى لكمية الطلب للتعاون بيننا؟
ج: نحن ندعم الطلبات الصغيرة من 1 قطعة لمنتجات المخزون.
س: كيف يمكنني معرفة المزيد عن المنتجات؟
ج: الرجاء ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني.
س: ما هو مدة الدفع؟
ج: عادة ما يكون الودائع 40٪ T / T، ودفع كامل قبل الشحن.
س: ما هو وقت التوصيل لطلباتي؟
ج: دورة إنتاج الدينامومترات هي 6-8 أسابيع، دورة إنتاج أجهزة الاستشعار هي 2-3 أسابيع، المنتجات الأخرى يرجى الاتصال بنا.
س: كيف نحصل على الحل الكلي لمركز الاختبار؟
ج: اترك لنا بريدك الإلكتروني، سيقوم طاقمنا الفني بالتواصل معك حول الخطة التفصيلية.
س: هل يمكن أن آتي لزيارة مصنعكم؟
ج: بالتأكيد، أنت مرحب بك دائماً للزيارة.
