تفاصيل المنتج:
|
| نطاق السرعة: | 1800-4000 دورة في الدقيقة | الجهد المقنن: | 380 فولت ± 10% 50 هرتز |
|---|---|---|---|
| عزم الدوران المقدر: | 3342 نيوتن متر | نطاق عزم الدوران الثابت: | 0-1800 دورة في الدقيقة |
| نطاق الطاقة المستمر: | 1800-4000 دورة في الدقيقة | ميزات السلامة: | حماية من التيار الزائد والجهد الزائد والحرارة الزائدة |
| القوة المقدرة: | 630 كيلو واط | درجة حرارة التشغيل: | -10 درجة مئوية إلى 45 درجة مئوية |
| طريقة التبريد: | تبريد المياه | ||
| إبراز: | دينامومتر ناقل نقل للقوة الثقيلة 630 كيلوواط,مقعد الاختبار 3342Nm,نظام اختبار دينامومتر ناقلة |
||

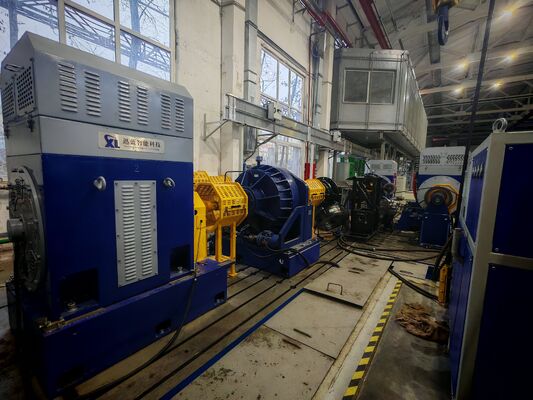

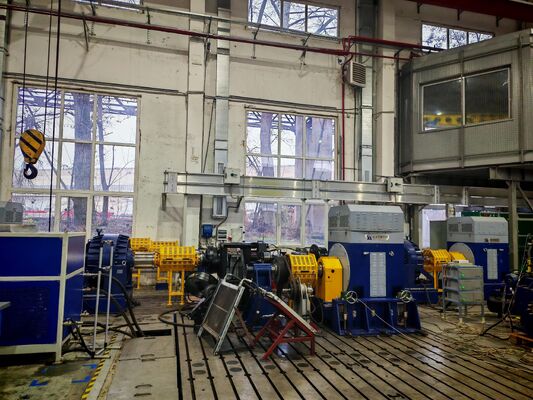

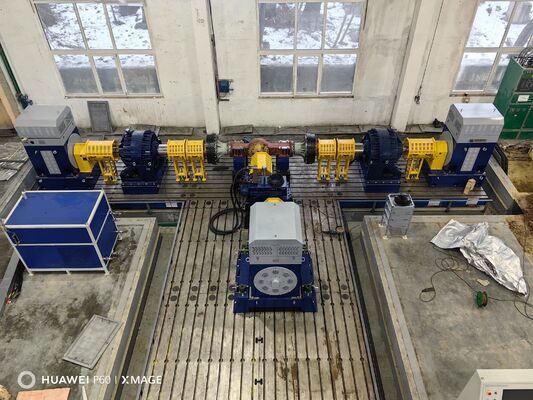

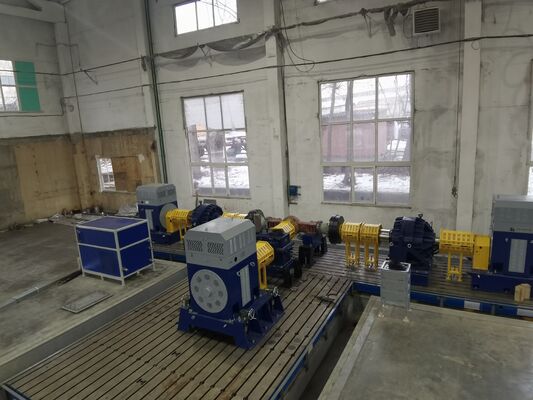

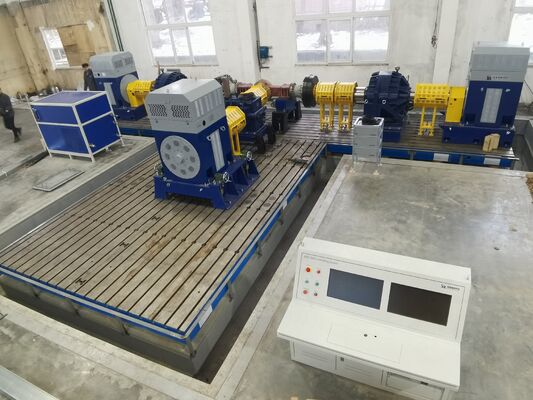

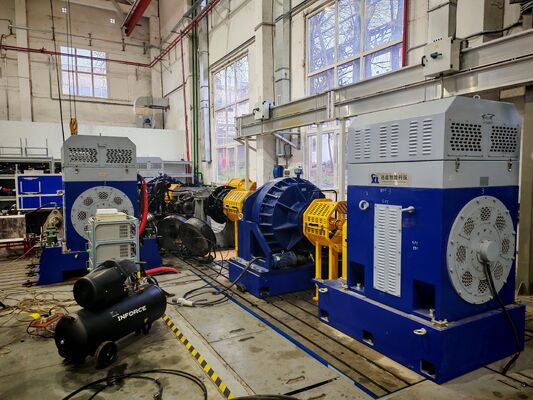

SSCD630-1800/4000 نظام مقاعد الاختبار للدينامومتر من نوع ناقل الحركة الثقيل
SSCD630-1800/4000 الجهاز الثقيلنوع ناقل السرعة الدينامومترالاختبارنظام المقاعدالمزايا الرئيسية ملخص
مصممة للعمل الثقيلالنقلأكثر من 630 كيلوواط، أقصى عزم دوران للخروج أكثر من 10،000نm، دقة تحكم عزم الدوران ±0.05%، ABB متكاملةو HBMالمكونات الأساسية، يدعم اختبار متانة 7 × 24 ساعة، يتوافق معالدوليةالمعايير الوطنية.
1. SSCD630-1800/4000 نوع ناقل نقل للخدمات الثقيلة مقياس الدينامومتر نظام مقاعد الاختبار
الـ SSCD630-1800/4000 هو جهاز اختبار محترف للنقل مصمم لنظم النقل عالية الطاقة بقدرة 630 كيلوواط.أساساً للاختبارات على مقاعد الاختبار في حالة كاملة لتحويلات في المركبات التجارية الثقيلة للغاية، آلات التعدين، والمعدات الخاصة للطرق الوعرة. يدمج النظام وحدات القيادة والتحميل عالية الطاقة، صناديق التروس، مكونات الاستشعار عالية الدقة المستوردة،أنظمة عاكس تردد متغير من الدرجة الصناعية، ونظام قياس وتحكم ذكي لإكمال الاختبارات الكاملة الأبعاد مثل معايرة كفاءة النقل ، والمتانة عند التعب ، واستجابة الحمل ، والتحقق من الموثوقية ،توفير دعم اختبار مستقر وموثوق به لتطوير وإنهاء مكونات ناقلات العمل الثقيلة وتفتيش مصنع الدفعات.
| أسماء المكونات | مقاييس الأداء الرئيسية | العلامة التجارية |
| دينامومتر القيادة | الطاقة الاسمية 630kW؛ عزم دوران اسمي 3342Nm؛ سرعة اسمية 1800rpm، سرعة تشغيل أقصى 4000rpm؛ يدعم عزم دوران ثابت / سرعة ثابتة / قوة ثابتة تحكم حلقة مغلقة؛ وقت الاستجابة الديناميكية ≤10ms | سيلونغ |
| دينامومتر الحمل | الطاقة الاسمية 630 كيلوواط ؛ عزم دوران اسمي 3342Nm ؛ سرعة اسمية 1800rpm ، سرعة أقصى 4000rpm ؛ دقة التحكم في عزم دوران ≤ ± 0.2%FS ؛ تبديد الحرارة في دورة تبريد الماء | سيلونغ |
| علبة التروس | نسبة السرعة: 1:3.0؛ عزم الدوران الخارجي المسموح به ≥ 10,000 Nm ؛ سرعة الدخول 1800rpm ، سرعة الخروج 600rpm ؛ هيكل محرك سطح الأسنان الصلبة ثلاث مراحل ؛ التشحيم القسري بالضغط ؛ دقة التكافل العالية ؛ضوضاء التشغيل ≤75dB | سيلونغ |
| جهاز استشعار عزم الدوران عالي الدقة | نطاق القياس 0-10000Nm؛ دقة القياس 0.15٪ FS؛ دقة سرعة الدوران 0.1rpm؛ استجابة الإشارة الديناميكية ≤1ms | HBM |
| نظام عاكس التردد المتغير | سلسلة ABB ACS880 ، مدخل AC ثلاثي المراحل 380V-480V ؛ تردد التشغيل 50-60Hz ؛ استخدم تقنية التحكم المباشر في الدوران ؛ لديه حماية أمنية متعددة ضد التيار الزائد ،الإفراط في الجهد والإفراط في الحرارة | ABB |
| نظام قياس ومراقبة ذكي | مضيف IPC710 الصناعي ؛ معالج I7 / ذاكرة 32G / محرك أقراص الحالة الصلبة 1T ؛ برنامج تحكم اختبار مخصص ؛ دعم ظروف تشغيل مخصصة ، تسجيل البيانات والإبلاغ التلقائي | سيلونغ |
| نظام جمع البيانات متعدد القنوات | الحرارة المتكاملة ، الاهتزاز ، اكتساب الضوضاء ؛ نطاق قياس درجة الحرارة من -40 إلى 200 درجة مئوية ، دقة ± 0.5 درجة مئوية ؛ نطاق اكتساب الاهتزاز: 10 هرتز - 10 كيلو هرتز | سيلونغ |
| قاعدة تركيب قابلة للتعديل | تعديل ارتفاع المركز 250-650mm ؛ الحمل الأقصى ≥1800kg ؛ مسطحة التثبيت ≤0.02mm/m | سيلونغ |
| صفيحة معدنية عالية المقاومة | مادة HT300، المقاومة للشد ≥300MPa؛ هيكل امتصاص الصدمات من قشرة العسل؛ خطأ السطح ≤0.02mm/m | سيلونغ |
| ربطات عالية الصلابة | السرعة القصوى المطبقة ≥6000دورة في الدقيقة؛ قدرة عزم الدوران الاسمي ≥12000Nm؛ المكبس المرن وامتصاص الصدمات؛ مادة مقاومة للتآكل ومقاومة للارتداء | سيلونغ |
| غطاء حماية السلامة | هيكل مغلق تمامًا ؛ قفل أمان (توقف على الفور عند فتح الغطاء) ؛ تم تجهيز الداخل بمواد مسموعة للصوت والحد من الضوضاء | سيلونغ |
| وحدات التبريد الصناعية | مصمم لمتطلبات التبريد من أنظمة 630 كيلوواط ؛ دقة التحكم في درجة الحرارة ± 2 درجة مئوية ؛ التبريد المستقل في حلقة مزدوجة (مقياس الدينامومتر + ناقل النقل قيد الاختبار) | سيلونغ |
| محطة إمدادات زيت التشحيم التلقائية | ضغط الإمداد 0.3-0.6MPa؛ معدل تدفق قابل للتعديل المستمر؛ تحكم درجة حرارة النفط 30-60 درجة مئوية؛ نظام تصفية مدمج مع إنذار مستوى النفط | سيلونغ |
3SSCD630-1800/4000 630kW الدينامومتر الكهربائي المعلمات التقنية الرئيسية
| المعلمs | Vألويس |
| القوة القياسية القياسية للدينامومتر | 630 كيلوواط |
| الدينامومتر القيادي للقوة العكسي | 3342Nm |
| دينامومتر القيادة الاسمية/السرعة القصوى | 1800دورة في الدقيقة/4000دورة في الدقيقة |
| نسبة سرعة علبة التروس | 1:3.0 |
| أقصى عزم الدوران الخارجي | ≥10000Nm |
| سرعة الخروج الاسمية | 600 دورة في الدقيقة |
| دقة تحكم عزم الدوران في دينامومتر الحمل | 0.05%FS |
| نطاق/دقة جهاز استشعار عزم الدوران | 0-10000Nm / 0.05%FS |
| الجهد المدخل لنظام عاكس التردد المتغير | ثلاثي المراحل AC 380V-480V |
| نطاق تعديل قاعدة التركيب / قدرة الحمل | 250-650mm/≥1800kg |
| مواد لوحات الحديد الزهري | HT300 حديد صب |
4. SSCD630-1800/4000 نوع ناقل نقل للخدمات الثقيلة الدينامومتر مقعد الاختبار أبرز أداء نظام الأساس
1)تكوين دينامومتر مزدوج عالي الطاقة للغاية ، يغطي اختبار الحمل الثقيل الشديد
مع درجة 630 كيلوواط من القيادة والحمل الدينامومتر المزدوج، مقترنة مع 1: 3 مكرسة للحد من الزخم الزائدة، والعزم الدوالي الإجمالي الخروج يتجاوز 10،000Nm،يكرر تماما سيناريوهات العمل منخفضة السرعة عالية عزم الدوران من مركبات التعدين، آلات البناء الثقيلة وغيرها من المعدات.
2)نظام قياس عالي الدقة، بيانات اختبار موثوقة وقابلة للتتبع
وحدة HBM الألمانية عالية الدقة لتحديد عزم الدوران، جنبا إلى جنب مع الاستحواذ عالية السرعة والخوارزميات المخصصة، يحقق قياس دقيق للمعلمات مثل عزم الدوران، سرعة الدوران،درجة الحرارة، الاهتزازات، الخ، تلبية متطلبات البيانات لبحث وتطوير واختبارات التصديق.
3)تصميم مستقر من الدرجة الصناعية ، يدعم التشغيل المستمر على المدى الطويل
مجهزة بنظام عاكس تردد متغير من سلسلة ABB ACS880 مع تكنولوجيا التحكم المباشر بالعزم، وآلية حماية كهربائية ثلاثيةيمكن أن يحقق 7 × 24 ساعة لا يتقطع اختبار المتانة، استقرار النظام يلبي متطلبات اختبار الإنتاج الضخم واختبار البحث والتطوير طويل الأجل.
4)هيكل القيادة عالية الصلابة يضمن التشغيل السلس وطول عمر الخدمة
يضمن سطح الأسنان الصلبة المكون من ثلاث مراحل ، والتشحيم القسري ، وعملية التجميع عالية التجانس انخفاض الاهتزاز ، وانخفاض الضوضاء ، وعدم وجود صدمة في ظل ظروف الدوران الكبير.المعدات لديها عمر خدمة طويل وسهلة الصيانة على أساس يومي.
5)التحكم الذكي خلال العملية بأكملها يقلل من صعوبة التشغيل
نظام القياس والتحكم الذكي XLP-2000 يدعم التحرير البصري لشروط العمل، ومراقبة المنحنى في الوقت الحقيقي، وتخزين البيانات التلقائي وتوليد تقارير الاختبار بنقرة واحدة.يعمل نظام التشحيم والتبريد تلقائيًا بالكامل، والحد من التدخل اليدوي.
5. SSCD630-1800/4000 نظام مقعد الاختبار للدينامومتر من نوع ناقل نقل للخدمات الثقيلة موضوعات الاختبار المطبقة والسيناريوهات
1) مركبة تجارية ثقيلة جداًالإرسال: اختبارات مقاعد الأداء والكفاءة والمتانة والموثوقية لشركات نقل الشاحنات الثقيلة وشاحنات التفريغ والحافلات الكبيرة.
2) آلات البناء والمعدات الخاصة: اختبار شامل للمحملات الكبيرة، ومتحفرات التعدين، وأنظمة نقل المركبات الوعرة.
3) البحث والتطوير في نظام النقل: تطوير منتجات جديدة، تحسين الأداء، اختبار الموافقة على النوع لمصنعي ناقلات السيارات والمؤسسات البحثية.
4) فحص المصنع على الإنتاجخط: التحقق السريع لمجموعة ناقلات النقل التفتيش خارج الخط، الختم، ظروف عدم الحمل / الحمل، وأداء التحول.
6. SSCD630-1800/4000 نوع ناقل الحركة للخدمات الثقيلة الدينامومتر مقاعد الاختبار معايير مرجعية لنظام
QC/T 568-2019 أساليب الاختبار لصناديق التروس للسيارات
QC/T 569-2019 معايير التقييم لمركبات التروس للسيارات
QC/T 533-2020 أساليب الاختبار لمحاور محركات المركبات
معايير تقييم QC/T 534-2020 لمقعد اختبار محور القيادة
GB/T 23920-2024 "محور آلات البناء"
JB/T 5929-1991 أساليب اختبار موثوقية محاور القيادة لآلات البناء
JB/T 10634-2023 مقياس دينامومتر كهربائي
| النموذج | الطاقة الاسمية (kW) | عزم دوران اسمي (Nm) | السرعة الاسمية (rpm) | السرعة القصوى (د / دقيقة) | نطاق الطاقة الثابتة (rpm) | نطاق عزم دوران ثابت (rpm) | دقة قياس عزم الدوران |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05%FS |
| SSCD22-1000/4500 | 22 | 210 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05%FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05%FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05%FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05%FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05%FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05%FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05%FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05%FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05%FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05%FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05%FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05%FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05%FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05%FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05%FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 1500-4500 | 0-1500 | 0.05%FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 1500-4500 | 0-1500 | 0.05%FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 1500-4000 | 0-1500 | 0.05%FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 1500-4000 | 0-1500 | 0.05%FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05%FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05%FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05%FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05%FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05%FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05%FS |
| SSCD560-1500/3800 | 560 | 3565 | 1800 | 3800 | 1500-3800 | 0-1500 | 0.05%FS |
|
SSCD560-1800/4000 (مخصص) |
560 | 2970 | 1800 | 4000 | 1800-4000 | 0-1800 | 0.05%FS |
|
SSCD630-1800/4000 (مخصص) |
630 | 3342 | 1800 | 4000 | 1800-4000 | 0-1800 | 0.05%FS |
1) النماذج القياسية: السفينة خلال 90 يوماً (بما في ذلك الاختبار المسبق قبل التسليم لضمان التثبيت السريع عند الوصول).
2) نماذج مخصصة: التسليم في 90-120 يوما، تغطي الخدمات اللوجستية الدولية والتوزيع إلى المناطق الرئيسية في جميع أنحاء العالم بما في ذلك أوروبا وأمريكا وجنوب شرق آسيا،والشرق الأوسط (خيارات النقل البحري / البري المتاحة)، بما في ذلك التعبئة الآمنة ومعالجة مقاومة للرطوبة والصدأ).
3) خدمات الدعم: نحن نقدم وثائق إصدار الشهادات الكاملة وشهادات المنشأوخبير لوجستيات مخصص سيتبع خلال العملية للمساعدة في التخليص الجمركي وضمان توصيل المعدات الكبيرة بأمان وفي الوقت المناسب إلى الموقع.
1) التزام الضمان:ضمان مدته سنة واحدة على المكونات الأساسية (مقياس الدينامومتر، فلانج عزم الدوران) ، وصيانة مدى الحياة؛ خدمات إصلاح وإصلاح مجانية خلال فترة الضمان، باستثناء الأضرار الناجمة عن خطأ بشري.
2) الدعم الفني:خدمة ثنائية اللغة على مدار الساعة (الإنجليزية والصينية) ، وقت الاستجابة ≤ 4 ساعات
3) خدمات التثبيت والتشغيل والتدريب: المستخدم هو المسؤول عن التثبيت الأساسي في الموقع. سيلونغ سوف ترسل اثنين من الفنيين المهنية لتقديم التوجيه في الموقع (بما في ذلك وضع المعدات ومعايرة،ومواصفات اتصال خط الأنابيب / الخط)؛ سيتم التعامل مع تشغيل المعدات بالكامل من قبلنا (بما في ذلك اختبار تشغيل الطاقة ، ومعايرة المعلمات ، واختبار ربط النظام) ؛سيتم توفير 3 أيام من التدريب المهني التشغيلي المجانية (تغطية تشغيل المعدات، إعدادات المعلمات، الصيانة اليومية، وإصلاح الأخطاء) لضمان أن المشغلين مهرة في استخدام معدات واسعة النطاق.
4) الخدمة عن بعد: يدعم إصلاح الأخطاء عن بعد عن طريق الكمبيوتر ، وتحديثات النظام ، وإرشادات تكوين الحلول الوحيدة ، والحل السريع للقضايا التقنية أثناء الاستخدام وتقليل خسائر وقت التوقف.
