تفاصيل المنتج:
|
| نطاق السرعة: | 3000-10000 دورة في الدقيقة | الجهد المقنن: | 380 فولت ± 10% 50 هرتز |
|---|---|---|---|
| عزم الدوران المقدر: | 509nm | نطاق عزم الدوران الثابت: | 0-3000 دورة في الدقيقة |
| نطاق الطاقة المستمر: | 3000-10000 دورة في الدقيقة | ميزات السلامة: | حماية من التيار الزائد والجهد الزائد والحرارة الزائدة |
| القوة المقدرة: | 160 كيلو واط | درجة حرارة التشغيل: | -10 درجة مئوية إلى 45 درجة مئوية |
| طريقة التبريد: | تبريد المياه | ||
| إبراز: | دينامومتر ناقل نقل سيارات الركاب بقوة 160 كيلوواط,مقعد اختبار دينامومتر نوع ناقل الحركة,نظام مقعد الاختبار للدينامومتر 160kW |
||

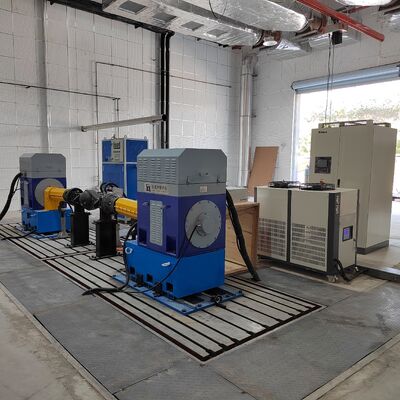

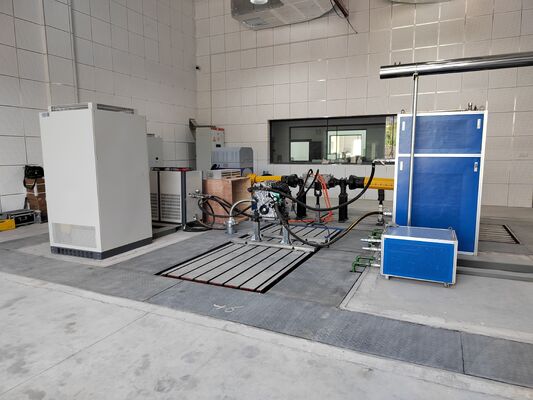

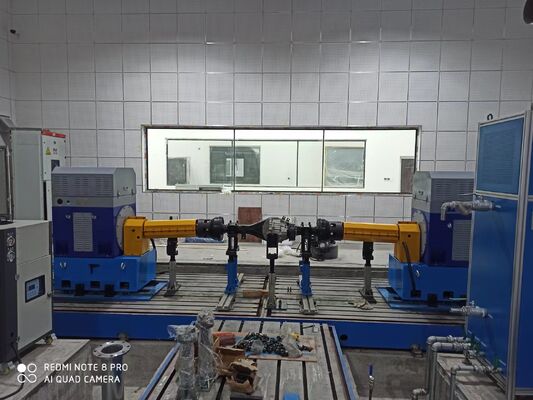

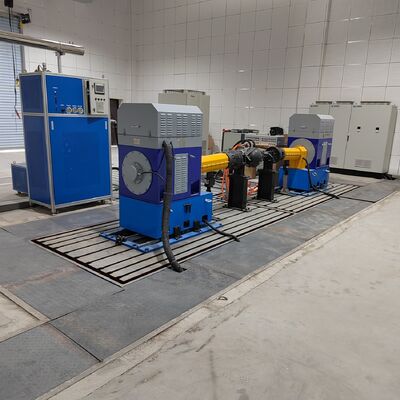

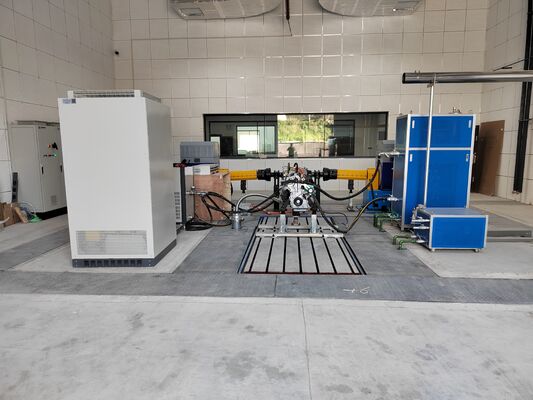

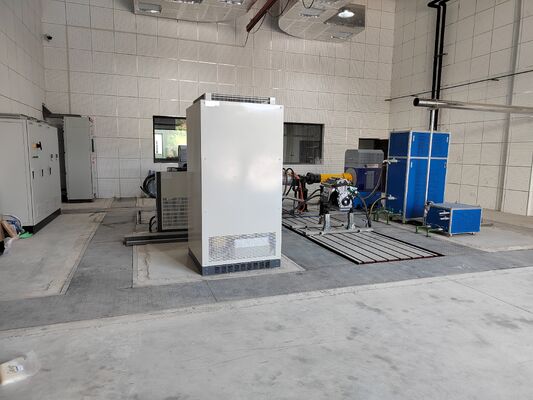

نظام اختبار مقاعد دينامومتر لنوع ناقل الحركة لسيارات الركاب SSCG160-3000/10000 بقوة 160 كيلو واط
1. نظرة عامة على نظام اختبار مقاعد دينامومتر لنوع ناقل الحركة لسيارات الركاب SSCG160-3000/10000 بقوة 160 كيلو واط
إن نظام اختبار مقاعد دينامومتر لنوع ناقل الحركة لسيارات الركاب SSCG160-3000/10000 هو منصة اختبار مخصصة متوسطة الطاقة وعالية السرعة مصممة لتطوير واختبار سيارات السيدان والشاحنات الرياضية وسيارات الدفع الرباعي ذات محركات الاحتراق الداخلي الهجينة (DHT)، ومخفضات الدفع الكهربائي عالية الأداء. يدمج النظام وحدات أساسية مثل دينامومتر القيادة عالي السرعة من فئة 160 كيلو واط، ودينامومتر الحمل عالي السرعة، وشفة عزم دوران عالية الدقة، ونظام العاكس من ABB، ونظام القياس والتحكم الذكي XLP-2000، ونظام الاستحواذ على البيانات متعدد القنوات، وما إلى ذلك. يمكنه تغطية التحقق من الأداء، واختبار كفاءة ناقل الحركة، وتحليل جودة التغيير، وتقييم المتانة والموثوقية لصناديق تروس سيارات الركاب في ظل ظروف السرعة الفائقة التي تصل إلى 10000 دورة في الدقيقة، وهو متكيف تمامًا مع متطلبات الاختبار في جميع السيناريوهات لصناديق تروس الوقود الرئيسية من 1.5 لتر إلى 2.0 لتر، وناقلات الحركة الهجينة DHT، ومخفضات الدفع الكهربائي عالية السرعة، ويوفر حلاً كاملاً ودقيقًا ومستقرًا لاختبارات المنتجات للتطوير، وفحص المصنع، ومعايرة الأداء لأنظمة نقل الحركة متوسطة وصغيرة الطاقة.2. وصف المكونات الأساسية لنظام اختبار مقاعد دينامومتر لنوع ناقل الحركة لسيارات الركاب SSCG160-3000/10000 بقوة 160 كيلو واطأسماء المكوناتمعلمات المواصفات الأساسيةالعلامة التجاريةدينامومتر القيادة SSCG160-3000/10000الطاقة 160 كيلو واط؛ عزم الدوران المقدر 509 نيوتن متر؛ سرعة مقدرة 3000 دورة في الدقيقة، أقصى سرعة 10000 دورة في الدقيقة؛ يدعم التحكم في عزم الدوران الثابت / السرعة الثابتة / الطاقة الثابتة؛ وقت الاستجابة ≤10 مللي ثانيةSeelongدينامومتر الحمل SSCG160-3000/10000الطاقة 160 كيلو واط؛ عزم الدوران المقدر 509 نيوتن متر؛ سرعة مقدرة 3000 دورة في الدقيقة، أقصى سرعة 10000 دورة في الدقيقة؛ دقة التحكم في عزم الدوران ≤± 0.05%FS؛ نظام تبريد بالماءSeelongوصلات اقتران عالية السرعةتسمح بسرعات ≥ 10000 دورة في الدقيقة؛ قدرة تحمل عزم الدوران ≥2000 نيوتن متر؛ هيكل عازل مرن عالي؛ دقة التوازن الديناميكي من الدرجة G1Seelongشفة عزم الدورانالنطاق 0-2000 نيوتن متر؛ الدقة 0.05%FS؛ دقة سرعة الدوران 0.1 دورة في الدقيقة؛ وقت الاستجابة الديناميكي ≤1 مللي ثانية
| نظام العاكس متغير التردد | جهد الدخل ثلاثي الطور AC 380V-480V؛ التردد 50-60 هرتز؛ تقنية التحكم المتجهي؛ حماية ثلاثية ضد التيار الزائد / الجهد الزائد / السخونة الزائدة | ABB |
| نظام القياس والتحكم XLP-2000 | المادة: HT300 (مقاومة الشد ≥350 ميجا باسكال) هيكل امتصاص الصدمات على شكل خلية نحل؛ خطأ التسوية ≤0.02 مم/ممع وصلات اقتران عالية السرعة متوازنة ديناميكيًا من الدرجة G1، وهيكل ناقل حركة خفيف الوزن عالي الصلابة، ونظام محامل مخصص عالي السرعة، فإنه يضمن التوافق المحوري المستقر، والاهتزاز المنخفض، والضوضاء المنخفضة، وعدم التوهين أثناء التشغيل المستمر طويل الأمد في اختبارات السرعة الفائقة 10000 دورة في الدقيقة.درع أمان مغلق بالكاملصغير الحجم، واستهلاك طاقة منخفض، وتكلفة شراء أفضل، فهو مناسب للمؤسسات الصغيرة والمتوسطة الحجم لنقل الحركة، ومعاهد البحث، ومؤسسات الاختبار التابعة لجهات خارجية، مع مراعاة الأداء ونسبة المدخلات إلى المخرجات.Seelongمبرد عالي السرعة مخصصنطاق تعديل الارتفاع المركزي 200-500 مم؛ قدرة تحمل الحمل ≥600 كجم؛ خطأ تسطيح سطح التركيب ≤0.02 مم/م | HT300 |
| لوح حديد زهر عالي الدقة | المادة: HT300 (مقاومة الشد ≥350 ميجا باسكال) هيكل امتصاص الصدمات على شكل خلية نحل؛ خطأ التسوية ≤0.02 مم/ممع وصلات اقتران عالية السرعة متوازنة ديناميكيًا من الدرجة G1، وهيكل ناقل حركة خفيف الوزن عالي الصلابة، ونظام محامل مخصص عالي السرعة، فإنه يضمن التوافق المحوري المستقر، والاهتزاز المنخفض، والضوضاء المنخفضة، وعدم التوهين أثناء التشغيل المستمر طويل الأمد في اختبارات السرعة الفائقة 10000 دورة في الدقيقة.درع أمان مغلق بالكاملصغير الحجم، واستهلاك طاقة منخفض، وتكلفة شراء أفضل، فهو مناسب للمؤسسات الصغيرة والمتوسطة الحجم لنقل الحركة، ومعاهد البحث، ومؤسسات الاختبار التابعة لجهات خارجية، مع مراعاة الأداء ونسبة المدخلات إلى المخرجات.Seelongمبرد عالي السرعة مخصصقدرة التبريد متكيفة مع أنظمة 160 كيلو واط؛ دقة التحكم في درجة الحرارة ±2 درجة مئوية؛ تصميم مزدوج الحلقة (تبريد الدينامومتر + صندوق التروس) | HT300 |
| محطة تزييت دقيقة | ضغط التوريد 0.3-0.6 ميجا باسكال؛ معدل تدفق قابل للتعديل؛ نطاق التحكم في درجة حرارة الزيت 30-60 درجة مئوية؛ لديها وظائف الترشيح وتحذير مستوى الزيت | HT300 |
| 3. المعلمات الفنية لدينامومتر القيادة الكهربائي SSCG160-3000/10000 بقوة 160 كيلو واط | فئات المعلمات | المؤشرات الفنية |
| الطاقة المقدرة لدينامومتر القيادة | 160 كيلو واط | عزم الدوران المقدر لدينامومتر القيادة |
| 509 نيوتن متر | السرعة المقدرة لدينامومتر القيادة | HT300 |
| السرعة القصوى لدينامومتر القيادة | 10000 دورة في الدقيقة | HT300 |
| 10000 دورة في الدقيقة | دقة التحكم في عزم دوران دينامومتر الحمل | HT300 |
| نطاق شفة عزم الدوران | 0-2000 نيوتن متر | HT300 |
| 0.05% FS | جهد الدخل لنظام العاكس متغير التردد | HT300 |
| نطاق تعديل الارتفاع المركزي لقوس التثبيت | 200-500 مم | HT300 |
| ≥600 كجم | مادة لوح الحديد الزهر | HT300 |
4. المزايا الأساسية لنظام اختبار مقاعد دينامومتر لنوع ناقل الحركة لسيارات الركاب SSCG160-3000/10000 بقوة 160 كيلو واط
| 1) تكوين متوسط الطاقة + سرعة دوران عالية، يغطي بدقة سوق سيارات الركاب الرئيسية | مزود بدينامومتر قيادة + حمل من فئة 160 كيلو واط، بسرعة مقدرة 3000 دورة في الدقيقة وسرعة قصوى تتجاوز 10000 دورة في الدقيقة، فهو يتطابق تمامًا مع متطلبات الاختبار لناقلات الحركة ذات محركات الاحتراق الداخلي الرئيسية من 1.5 لتر إلى 2.0 لتر، وناقلات الحركة الهجينة DHT، ومخفضات الدفع الكهربائي عالية السرعة. |
| 2) تصميم ناقل حركة فائق السرعة، متكيف بثبات مع ظروف 10000 دورة في الدقيقة | مع وصلات اقتران عالية السرعة متوازنة ديناميكيًا من الدرجة G1، وهيكل ناقل حركة خفيف الوزن عالي الصلابة، ونظام محامل مخصص عالي السرعة، فإنه يضمن التوافق المحوري المستقر، والاهتزاز المنخفض، والضوضاء المنخفضة، وعدم التوهين أثناء التشغيل المستمر طويل الأمد في اختبارات السرعة الفائقة 10000 دورة في الدقيقة. |
| 3) التكوين خفيف الوزن للطاقة المتوسطة والمنخفضة يوفر قيمة أفضل مقابل المال وتنوعًا | صغير الحجم، واستهلاك طاقة منخفض، وتكلفة شراء أفضل، فهو مناسب للمؤسسات الصغيرة والمتوسطة الحجم لنقل الحركة، ومعاهد البحث، ومؤسسات الاختبار التابعة لجهات خارجية، مع مراعاة الأداء ونسبة المدخلات إلى المخرجات. |
| 4) دقة القياس الديناميكي ممتازة وتتبع البيانات موثوق به | مع شفة عزم دوران عالية الدقة من HBM، ودقة قياس 0.05%FS، واستجابة ديناميكية ≤1 مللي ثانية، جنبًا إلى جنب مع وحدة الاستحواذ على البيانات عالية السرعة، يمكنه التقاط المعلمات الديناميكية بدقة مثل السرعة وعزم الدوران والطاقة ودرجة الحرارة والاهتزاز وما إلى ذلك، مما يلبي متطلبات الاختبار والتصديق الدقيقة. |
| 5) القياس والتحكم الذكي + حماية شاملة للسيناريوهات، تشغيل فعال ومستقر | 1) صناديق تروس سيارات الركاب ذات محركات الاحتراق الداخلي الرئيسية: اختبارات الأداء والكفاءة وجودة التغيير والمتانة والموثوقية لصناديق تروس سيارات السيدان والشاحنات الرياضية وسيارات الدفع الرباعي ذات محركات الاحتراق الداخلي من 1.5 لتر إلى 2.0 لتر في حدود 10000 دورة في الدقيقة. |
| 5. مجالات تطبيق نظام اختبار مقاعد دينامومتر لنوع ناقل الحركة لسيارات الركاب SSCG160-3000/10000 بقوة 160 كيلو واط | 1) صناديق تروس سيارات الركاب ذات محركات الاحتراق الداخلي الرئيسية: اختبارات الأداء والكفاءة وجودة التغيير والمتانة والموثوقية لصناديق تروس سيارات السيدان والشاحنات الرياضية وسيارات الدفع الرباعي ذات محركات الاحتراق الداخلي من 1.5 لتر إلى 2.0 لتر في حدود 10000 دورة في الدقيقة. |
| 2) ناقل الحركة الهجين المخصص (DHT): اختبارات تقسيم الطاقة، وتبديل نسبة التروس، والكفاءة عالية السرعة، والمتانة، والموثوقية لناقلات الحركة الهجينة. | QC/T 569-2019 معايير تقييم مقاعد اختبار صناديق تروس السيارات |
| 4) البحث والتطوير وفحص المصنع: المعايرة من قبل شركات نقل الحركة الصغيرة والمتوسطة الحجم، واختبارات نقل الحركة من قبل معاهد البحث، وفحص جودة مجموعات نقل الحركة خارج خط الإنتاج، والتحقق من الختم. | 6. المعايير المرجعية لنظام اختبار مقاعد دينامومتر لنوع ناقل الحركة لسيارات الركاب SSCG160-3000/10000 بقوة 160 كيلو واط |
| QC/T 568-2019 طرق اختبار صناديق تروس السيارات | QC/T 569-2019 معايير تقييم مقاعد اختبار صناديق تروس السيارات |
| QC/T 533-2020 طرق اختبار محاور قيادة المركبات | QC/T 534-2020 معايير تقييم مقاعد اختبار محاور قيادة المركبات |
| GB/T 23920-2024 "محور لآلات البناء" | JB/T 5929-1991 طرق اختبار موثوقية محاور القيادة لآلات البناء |
| JB/T 10634-2023 دينامومتر كهربائي | 7. قائمة نماذج نظام اختبار مقاعد دينامومتر لنوع ناقل الحركة |
| الموديل | الطاقة (كيلو واط) |
عزم الدوران (نيوتن متر)
السرعة المقدرة (دورة في الدقيقة)السرعة القصوى (دورة في الدقيقة)
نطاق عزم الدوران الثابت (دورة في الدقيقة)نطاق الطاقة الثابتة (دورة في الدقيقة)دقة قياس عزم الدورانSSCG30-3000/10000%FS
953000
100000-30003000-10000
0.05%FSSSCG45-3000/10000
45143
300010000
0-3000
3000-100000.05
%FS
SSCG60-3000/10000
601913000
100000-3000
3000-100000.05%FS
SSCG75-3000/1000075
238
3000
10000
0-3000
3000-10000
0.05
%FS
SSCG90-3000/10000
| 286 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05 | %FS | SSCG110-3000/10000 |
| 110 | 350 | 3000 | 7500 | 3000-7500 | %FS | ||
| SSCG132-3000/10000 | 132 | 420 | 7500 | 3000-7500 | |||
| SSCG160-3000/10000 | 160 | 509 | 7500 | 3000-7500 | |||
| SSCG200-3000/8000 | 200 | 637 | 7500 | 3000-7500 | |||
| SSCG250-3000/8000 | 250 | 796 | 7500 | 3000-7500 | |||
| SSCG300-3000/7500 | 300 | 7500 | 3000-7500 | ||||
| SSCG350-3000/7500 | 350 | 1114 | 7500 | 3000-7500 | |||
| SSCG400-3000/7500 | 400 | 1273 | 7500 | 3000-7500 | |||
| يدعم الخدمات المخصصة: يمكن تخصيص نطاق السرعة، ونطاق عزم الدوران، ووظائف برامج الاختبار، وحلول التكيف مع البيئات الخاصة وفقًا للمتطلبات. | 8. التسليم والدعم بعد البيع | خدمات التسليم | نحن ندعم طلبات التجربة الصغيرة المكونة من قطعة واحدة للمنتجات المخزنة. | يرجى ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني الخاص بك. | |||
| 3) خدمات التركيب والتشغيل والتدريب: يتحمل المستخدم مسؤولية التركيب الأساسي في الموقع. ستقوم Seelong بإرسال فنيين محترفين لتقديم إرشادات في الموقع (بما في ذلك تحديد موقع المعدات ومعايرتها، ومواصفات توصيل الأنابيب / الخطوط)؛ سيتم التعامل مع تشغيل المعدات بالكامل من قبلنا (بما في ذلك اختبار التشغيل، ومعايرة المعلمات، واختبار ربط النظام)؛ سيتم توفير 3 أيام من التدريب المهني المجاني على التشغيل (يغطي تشغيل المعدات، وإعداد المعلمات، والصيانة اليومية، واستكشاف الأخطاء وإصلاحها) لضمان أن يكون المشغلون ماهرين في استخدام المعدات واسعة النطاق. | 4) الخدمة عن بعد: تدعم تصحيح الأخطاء عن بعد عبر الكمبيوتر، وترقيات النظام، وإرشادات تكوين الحلول المعيارية، وحل المشكلات الفنية بسرعة أثناء الاستخدام وتقليل خسائر وقت التوقف عن العمل. | 9. الأسئلة الشائعة | نحن ندعم طلبات التجربة الصغيرة المكونة من قطعة واحدة للمنتجات المخزنة. | يرجى ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني الخاص بك. | |||
| س: ما هي المهلة الزمنية لطلباتي؟ | دورة إنتاج الدينامومترات هي 6-8 أسابيع، ودورة إنتاج المستشعرات هي 2-3 أسابيع، ومنتجات أخرى يرجى الاتصال بنا. | س: كيف نحصل على الحل الشامل لمقعد الاختبار؟ | |||||
