تفاصيل المنتج:
|
| نطاق السرعة: | 3000-8000 دورة في الدقيقة | الجهد المقنن: | 380 فولت ± 10% 50 هرتز |
|---|---|---|---|
| عزم الدوران المقدر: | 796 نيوتن متر | نطاق عزم الدوران الثابت: | 0-3000 دورة في الدقيقة |
| نطاق الطاقة المستمر: | 3000-8000 دورة في الدقيقة | ميزات السلامة: | حماية من التيار الزائد والجهد الزائد والحرارة الزائدة |
| القوة المقدرة: | 250 كيلو واط | درجة حرارة التشغيل: | -10 درجة مئوية إلى 45 درجة مئوية |
| طريقة التبريد: | تبريد الهواء | ||
| إبراز: | dynamometer for passenger car transmissions with 250kW,transmission test bench system,مقعد اختبار دينامومتر 8000 دورة في الدقيقة |
||

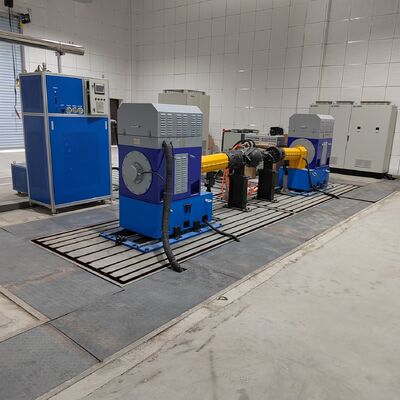

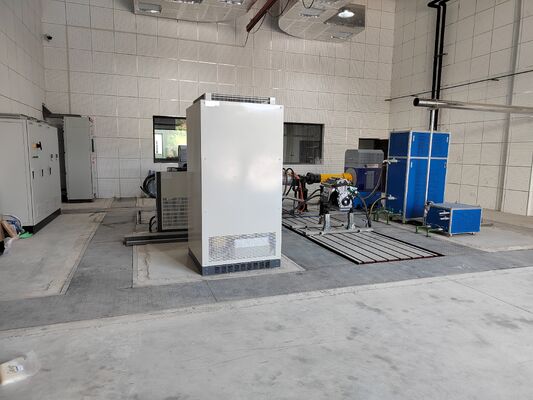

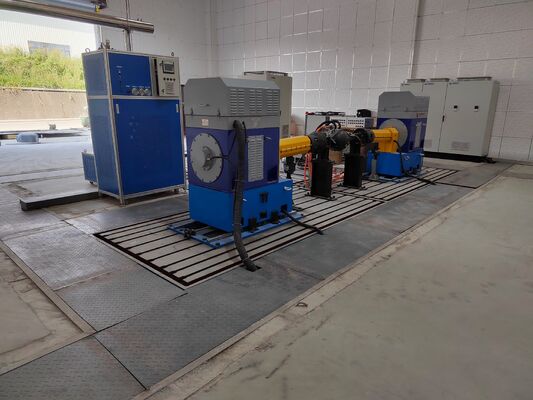

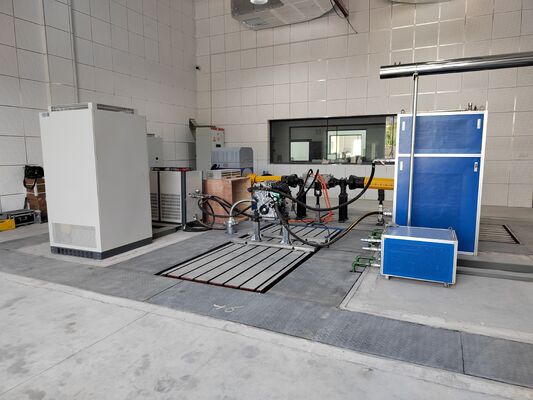

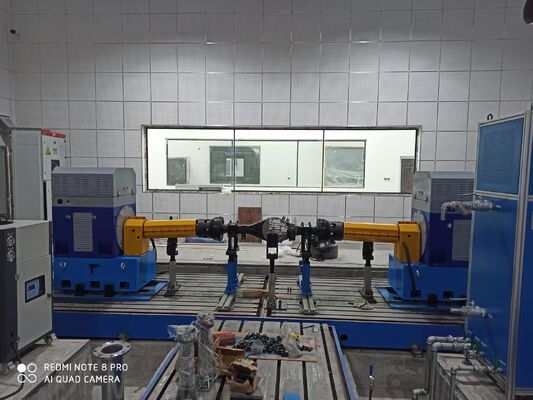

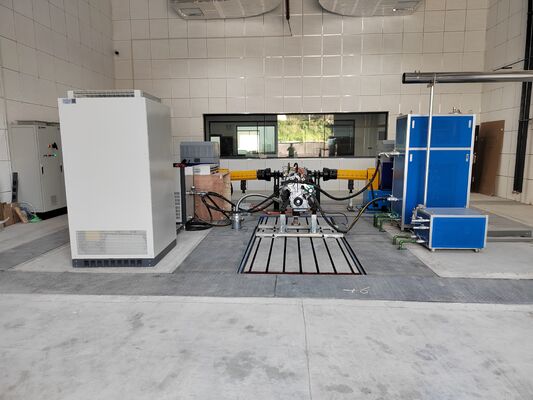

SSCG250-3000/8000 250كيلوواطناقل نقل سيارات الركابالنوع دنظام مقاعد الاختبار
1. SSCG250-3000/8000 250kW سيارة الركاب نوع ناقل نقل الدينامومتر نظام مقعد الاختبار
The SSCG250-3000/8000 electric dynamometer test bench system for passenger car transmission performance is a high-precision dedicated test platform designed for the research and development and testing of transmission systems forسيارات الركاب ذات الوقود العادي، سيارات الدفع الرباعي والسيارات الصغيرةالنظام يدمج وحدات أساسية مثل دينامومتر القيادة عالية السرعة، دينامومتر الحمل عالية السرعة، فرشاة عزم الدوران عالية الدقة، نظام عاكس ABB،نظام القياس والتحكم الذكي XLP-2000، نظام جمع البيانات متعددة القنوات، الخ. يوفر حل اختبار كامل ودقيق ومستقر للمستوى التنموي،فحص المصنع ومعايرة أداء صناديق التروس لسيارات الركاب التي تعمل بالوقود بموجب8000 دورة في الدقيقةللتحقق من أداء السرعة العالية، واختبار كفاءة النقل، وتحليل جودة التحول، وتقييم المتانة والموثوقية.تكييف مثالي لمتطلبات الاختبار تصل إلى 8000 دورة في الدقيقة لصناديق التروس للوقود.
| أسماء المكونات | معايير مواصفات الأساسية | العلامة التجارية |
| دينامومتر القيادة SSCG250-3000/8000 | الطاقة 250 كيلوواط ؛ عزم دوران اسمي 796Nm ؛ سرعة اسمي 3000rpm ، أقصى سرعة 8000rpm ؛ يدعم تحكم عزم دوران ثابت / سرعة ثابتة / طاقة ثابتة ؛ وقت الاستجابة ≤10ms | سيلونغ |
| مقياس الدينامومتر SSCG250-3000/8000 | الطاقة 250 كيلوواط ؛ عزم دوران اسمي 796Nm ؛ سرعة اسمي 3000rpm ، السرعة القصوى 8000rpm ؛ دقة التحكم في عزم دوران ≤ ± 0.05% FS ؛ نظام تبديد الحرارة المبرد بالماء | سيلونغ |
| أقراص التوصيل عالية السرعة | السرعات المسموح بها ≥8000rpm ؛ قدرة حمل العزم ≥3000Nm ؛ هيكل عازل مرن عالي ؛ دقة التوازن الديناميكي G1 | سيلونغ |
| عجلة الدوران | نطاق 0-2000Nm/0-3000Nm اختياري؛ دقة 0.05%FS؛ دقة سرعة الدوران 0.1rpm؛ وقت الاستجابة الديناميكية ≤1ms | HBM |
| نظام عاكس التردد المتغير | سلسلة ABB ACS880 ، الجهد المدخل ثلاثي المراحل AC 380V-480V ؛ تردد 50-60Hz ؛ استخدام تقنية التحكم في عزم دوران مباشر ؛ حماية ثلاثية ضد التيار الزائد / الجهد الزائد / الإفراط في الحرارة | ABB |
| نظام القياس والتحكم XLP-2000 | حاسوب صناعي: IPC710؛ وحدة المعالجة المركزية I7، ذاكرة 32G، قرص صلب 1T؛ برنامج قياس ومراقبة مخصص XLP-2000؛ دعم لتحديد الحالة وتوليد التقارير | سيلونغ |
| نظام جمع البيانات | مع وحدات اكتساب درجة الحرارة / الاهتزاز / الضوضاء ؛ نطاق درجة الحرارة من -40 إلى 200 درجة مئوية (دقة ± 0.5 درجة مئوية) ؛ تردد الاهتزاز: 10Hz-10kHz | سيلونغ |
| دعامة تركيب عالية السرعة قابلة للتعديل | نطاق تعديل ارتفاع المركز 200-500 ملم؛ القدرة على تحمل الحمل ≥800 كجم؛ خطأ مسطحة سطح التثبيت ≤0.02 ملم/متر | سيلونغ |
| صفيحة حديدية صلبة عالية الدقة | المادة: HT300 (قوة الشد ≥ 350MPa) هيكل امتصاص الصدمات من قشرة العسل؛ خطأ السطح ≤0.02mm/m | سيلونغ |
| درع أمان مغلق بالكامل | هيكل مغلق بالكامل ؛ مترابط مع النظام (يتم إيقافه عند بدء التشغيل) ؛ مادة مدمجة لامتصاص الصوت | سيلونغ |
| المبرد المخصص للسرعات العالية | قدرة التبريد المعدلة لأنظمة 250 كيلوواط؛ دقة التحكم في درجة الحرارة ± 2 درجة مئوية؛ تصميم الحلقة المزدوجة (دينامومتر + تبريد علبة التروس) | سيلونغ |
| محطة زيت التشحيم الدقيقة | ضغط الإمداد 0.3-0.6MPa؛ معدل تدفق قابل للتعديل؛ نطاق التحكم في درجة حرارة النفط 30-60 درجة مئوية؛ لديه وظائف تصفية وتحذير مستوى النفط | سيلونغ |
3. SSCG250-3000/8000 250kW الدينامومتر الكهربائي المعيارات التقنية
| فئات المعلمات | المؤشرات التقنية |
| القوة القياسية القياسية للدينامومتر | 250 كيلوواط |
| الدينامومتر القيادي للقوة العكسي | 796Nm |
| سرعة الدينامومتر القيادي | 3000 دورة في الدقيقة |
| دينامومتر القيادة السرعة القصوى | 8000 دورة في الدقيقة |
| سرعة الدينامومتر الحمل القصوى | 8000 دورة في الدقيقة |
| دقة تحكم عزم الدوران في دينامومتر الحمل | 0.05% FS |
| نطاق عجلة الدوران | 0-3000Nm |
| دقة عجلة الدوران | 0.05% FS |
| الجهد المدخل لنظام عاكس التردد المتغير | ثلاثي المراحل AC 380V-480V |
| نطاق ضبط ارتفاع وسط دعامة التثبيت | 200-500ملم |
| دعامة التثبيت تحمل الحمل | ≥800kg |
| مواد لوحات الحديد الزهري | HT300 |
4. SSCG250-3000/8000 250 كيلوواط سيارة ركاب نوع ناقل الدينامومتر نظام مقعد الاختبار المزايا الأساسية
مجهزة بمحرك السرعة العالية SSCG250-3000/8000 + دينامومتر الحمل مع سرعة الاسمية 3000 دورة في الدقيقة وسرعة أقصى 8000 دورة في الدقيقة ،تغطي بالكامل جميع ظروف سرعة صناديق التروس الخاصة بسيارات الركاب تعمل بالوقوديُحاكي دينامومتر القيادة طاقة الدخول للمحرك، ويدينامومتر الحمل مقاومة القيادة للسيارة.والتي يمكنها أن تعيد إنتاج حالة العمل الفعلية للشركة وتلبي جميع اختبارات الأداء، الكفاءة، الصمود، الخ.
مع HBM عالية الدقة عجلة الدفع فلانج، دقة القياس 0.05٪ FS، استجابة ديناميكية ≤1ms، جنبا إلى جنب مع وحدة اكتساب البيانات عالية السرعة، فإنه يمكن أن التقاط بدقة المعلمات الديناميكية مثل السرعة،عزم الدوران، الطاقة، درجة الحرارة، الاهتزاز، الخ، تلبية متطلبات الاختبار الدقيق وتتبع بيانات نقل الوقود.
مجهزة بنظام عاكس التردد المتغير من سلسلة ABB ACS880 مع تكنولوجيا التحكم المباشر في عزم الدوران، إدخال الجهد العريض 380V-480V مع حماية ثلاثية ضد التيار الزائد،الإفراط في الجهد والإفراط في الحرارة، يمكن أن تلبي 24 ساعة مستمرة اختبار الصمود عالية السرعة، والعمل بسلاسة والتحكم الدقيق في 8000rpm.
مع الموازنة الديناميكية من الدرجة G1 التوصيلات عالية السرعة ، قاعدة التثبيت عالية الصلابة وهيكل ناقل عالية الدقة ، فإنه يضمن التكافؤ المستقر ،الاهتزاز المنخفض والضوضاء المنخفضة عند 8000 دورة في الدقيقة اختبار السرعة العالية، والعمل الآمن والموثوق به على المدى الطويل.
نظام القياس والتحكم XLP-2000 يدعم تحرير حالة العمل، ومراقبة الوقت الحقيقي، وتخزين البيانات وتوليد التقارير التلقائية.محطة زيت التشحيم ومبرد الحلقة المزدوجة تحقق التحكم الدقيق في درجة الحرارة والحماية التلقائية، مما يعزز بشكل كبير كفاءة الاختبار وسهولة التشغيل.
5. SSCG250-3000/8000 250kW سيارة الركاب نوع ناقل نقل الدينامومتر نظام مقاعد الاختبار مجالات التطبيق
1) صناديق التروس التقليدية لسيارات الركاب: اختبارات الأداء والكفاءة وجودة التحول والمتانة والموثوقية لصناديق التروس للسيارات السيدان والسيارات الرياضية ذات الطراز الرياضي والسيارات ذات الطراز الرئيسي في حدود 8000 دورة في الدقيقة.
2) البحث والتطوير والتحقق من النقل: أبحاث وتطوير أنظمة النقل، تطابق المعلمات، اختبارات شهادة المقاعد من قبل شركات نقل الوقود ومعاهد البحوث.
3) فحص المصنع ومراقبة الجودة: فحص خارج الخط لمجموعات ناقلات سيارات ركاب الوقود، والخزين، والعمل دون حمولة/حمولة عالية السرعة، والتحقق من أداء التحول.
6. SSCG250-3000/8000 250kW سيارة الركاب نوع ناقل نقل الدينامومتر مقاعد الاختبار معايير مرجعية لنظام
أساليب الاختبار الخاصة بصناديق التروس للسيارات
QC/T 569-2019 معايير التقييم لمركبات التروس للسيارات
QC/T 1376-2020 طريقة الاختبار لمجموعات ناقلات السيارات
GB/T 30038-2013 أساليب الاختبار لمصداقية ناقلات نقل السيارات
JB/T 10634-2023 مقياس دينامومتر كهربائي
| النموذج | الطاقة (كيلوواط) | عزم الدوران (Nm) | السرعة الاسمية (rpm) | السرعة القصوى (د / دقيقة) | نطاق عزم دوران ثابت (rpm) | نطاق الطاقة الثابتة (rpm) | دقة قياس عزم الدوران |
| الـ SSCG30-3000/10000 | 30 | 95 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05%FS |
| الـ SSCG45-3000/10000 | 45 | 143 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05%FS |
| الـ SSCG60-3000/10000 | 60 | 191 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05%FS |
| الـ SSCG75-3000/10000 | 75 | 238 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05%FS |
| الـ SSCG90-3000/10000 | 90 | 286 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05%FS |
| الـ SSCG110-3000/10000 | 110 | 350 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05%FS |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05%FS |
| الـ SSCG160-3000/10000 | 160 | 509 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05%FS |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05%FS |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05%FS |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05%FS |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05%FS |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05%FS |
1) النماذج القياسية: السفينة خلال 90 يوماً (بما في ذلك الاختبار المسبق قبل التسليم لضمان التثبيت السريع عند الوصول).
2) نماذج مخصصة: التسليم في 90-120 يوما، تغطي الخدمات اللوجستية الدولية والتوزيع إلى المناطق الرئيسية في جميع أنحاء العالم بما في ذلك أوروبا وأمريكا وجنوب شرق آسيا،والشرق الأوسط (خيارات النقل البحري / البري المتاحة)، بما في ذلك التعبئة الآمنة ومعالجة مقاومة للرطوبة والصدأ).
3) خدمات الدعم: نحن نقدم وثائق إصدار الشهادات الكاملة وشهادات المنشأوخبير لوجستيات مخصص سيتبع خلال العملية للمساعدة في التخليص الجمركي وضمان توصيل المعدات الكبيرة بأمان وفي الوقت المناسب إلى الموقع.
1) التزام الضمان:ضمان مدته سنة واحدة على المكونات الأساسية (مقياس الدينامومتر، فلانج عزم الدوران) ، وصيانة مدى الحياة؛ خدمات إصلاح وإصلاح مجانية خلال فترة الضمان، باستثناء الأضرار الناجمة عن خطأ بشري.
2) الدعم الفني:خدمة ثنائية اللغة على مدار الساعة (الإنجليزية والصينية) ، وقت الاستجابة ≤ 4 ساعات
3) خدمات التثبيت والتشغيل والتدريب: المستخدم هو المسؤول عن التثبيت الأساسي في الموقع. سيلونغ سوف ترسل اثنين من الفنيين المهنية لتقديم التوجيه في الموقع (بما في ذلك وضع المعدات ومعايرة،ومواصفات اتصال خط الأنابيب / الخط)؛ سيتم التعامل مع تشغيل المعدات بالكامل من قبلنا (بما في ذلك اختبار تشغيل الطاقة ، ومعايرة المعلمات ، واختبار ربط النظام) ؛سيتم توفير 3 أيام من التدريب المهني التشغيلي المجانية (تغطية تشغيل المعدات، إعدادات المعلمات، الصيانة اليومية، وإصلاح الأخطاء) لضمان أن المشغلين مهرة في استخدام معدات واسعة النطاق.
4) الخدمة عن بعد: يدعم إصلاح الأخطاء عن بعد عن طريق الكمبيوتر ، وتحديثات النظام ، وإرشادات تكوين الحلول الوحيدة ، والحل السريع للقضايا التقنية أثناء الاستخدام وتقليل خسائر وقت التوقف.
9أسئلة شائعة
س: ما هو الحد الأدنى لكمية الطلب للتعاون بيننا؟
ج: نحن ندعم الطلبات الصغيرة من 1 قطعة لمنتجات المخزون.
س: كيف يمكنني معرفة المزيد عن المنتجات؟
ج: الرجاء ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني.
س: ما هو مدة الدفع؟
ج: عادةً ما تكون الودائع 30% T/T، تدفع كاملة قبل الشحن.
س: ما هو وقت التوصيل لطلباتي؟
ج: دورة إنتاج الدينامومترات هي 6-8 أسابيع، دورة إنتاج أجهزة الاستشعار هي 2-3 أسابيع، المنتجات الأخرى يرجى الاتصال بنا.
س: كيف نحصل على الحل الكلي لمركز الاختبار؟
ج: اترك لنا بريدك الإلكتروني، سيقوم طاقمنا الفني بالتواصل معك حول الخطة التفصيلية.
س: هل يمكن أن آتي لزيارة مصنعكم؟
ج: بالتأكيد، أنت مرحب بك دائماً للزيارة.
