تفاصيل المنتج:
|
| نطاق السرعة: | 4000-15000 دورة في الدقيقة | الجهد المقنن: | 380 فولت ± 10% 50 هرتز |
|---|---|---|---|
| عزم الدوران المقدر: | 382 نيوتن متر | نطاق عزم الدوران الثابت: | 0-4000 دورة في الدقيقة |
| نطاق الطاقة المستمر: | 4000-15000 دورة في الدقيقة | ميزات السلامة: | حماية من التيار الزائد والجهد الزائد والحرارة الزائدة |
| القوة المقدرة: | 160 كيلو واط | درجة حرارة التشغيل: | -10 درجة مئوية إلى 45 درجة مئوية |
| طريقة التبريد: | تبريد الهواء |

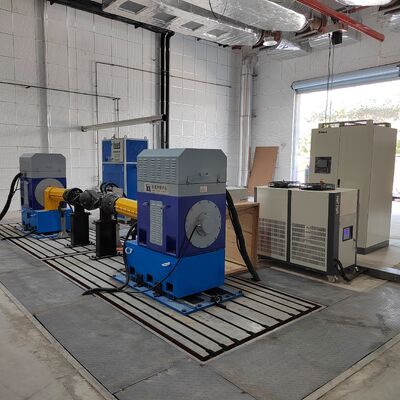

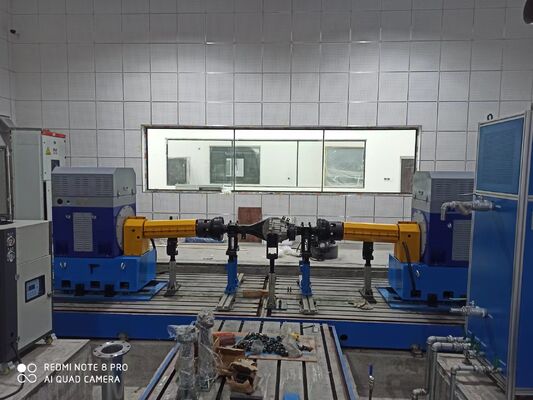

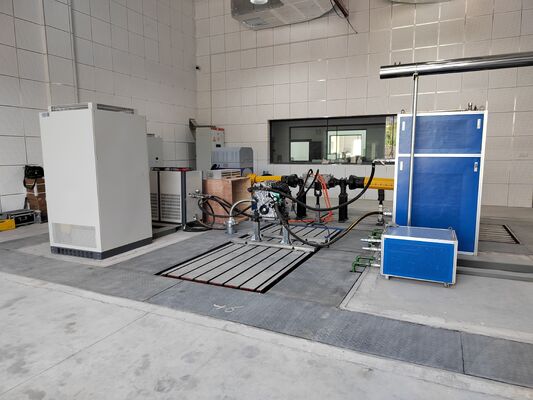

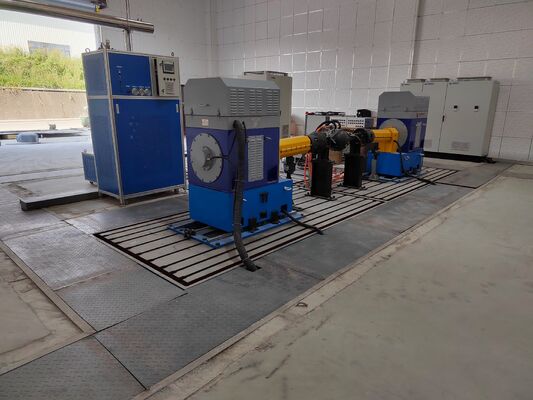

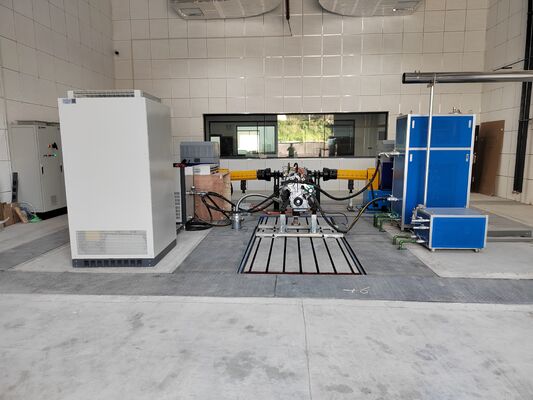

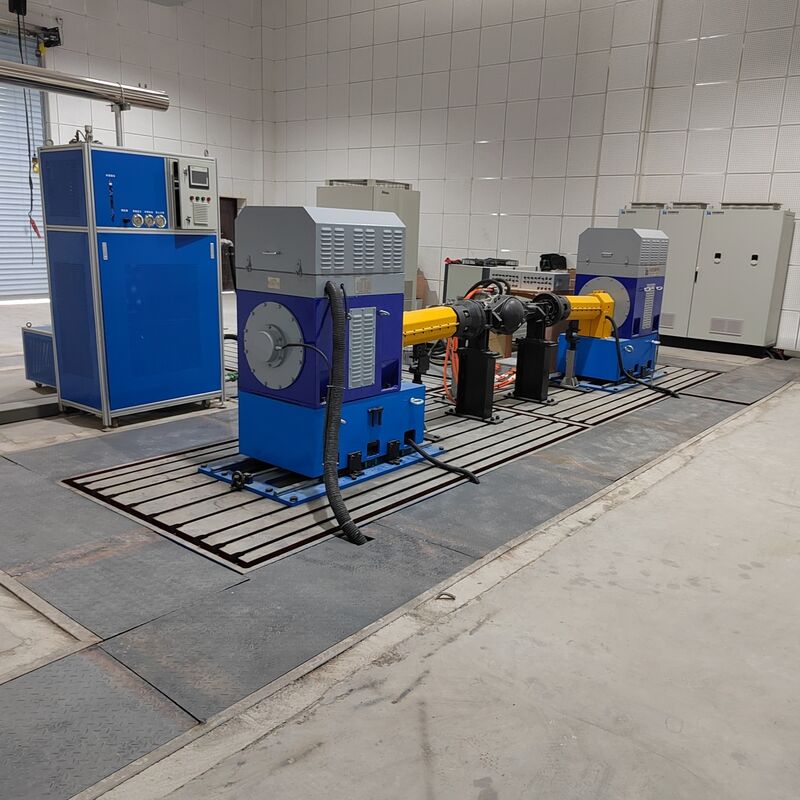

نظام منصة اختبار دينامومتر ناقل الحركة بمحرك كهربائي نقي SSCH160-4000-15000 بقوة 160 كيلو واط
1. نظرة عامة على نظام منصة اختبار دينامومتر ناقل الحركة بمحرك كهربائي نقي SSCH160-4000-15000 بقوة 160 كيلو واط
نظام منصة اختبار دينامومتر ناقل الحركة بمحرك كهربائي نقي SSCH160-4000-15000 بقوة 160 كيلو واط هو منصة اختبار مخصصة عالية السرعة وعالية عزم الدوران وعالية الدقة مصممة لـ تطوير واختبار المخفضات، محاور القيادة الكهربائيةوالمخفضات أحادية/متعددة المراحل لأصحاب السيارات الكهربائية النقية.يدمج النظام وحدات أساسيةمثل دينامومتر القيادة عالي السرعة، ودينامومتر الحمل عالي عزم الدوران منخفض السرعة، وفلنجة عزم الدوران عالية الدقة، ونظام عاكس التردد المتغير من ABB، ونظام القياس والتحكم الذكي XLP-2000، ونظام جمع البيانات متعدد القنوات،إلخ. يمكنه تغطية الـالتحقق من الأداء، واختبار كفاءة النقل، وتحليل NVH، وخصائص ارتفاع درجة الحرارة، وتقييم موثوقية المتانة للمخفضات الكهربائية النقية في ظل ظروف السرعة الفائقة مع سرعة إدخال تصل إلى 15000 دورة في الدقيقة، مما يلبي تمامًا متطلبات الاختبار في جميع السيناريوهات لأنظمة القيادة الكهربائية للسيارات الركاب الكهربائية النقية الرئيسية. يوفر حلاً كاملاً ودقيقًا ومستقرًا للاختبار على المنصة لتطوير وفحص المصنع ومعايرة أداء المخفضات الكهربائية النقية.
| اسم المكون | معلمة المواصفات الأساسية | العلامة التجارية |
| دينامومتر القيادة SSCH160-4000-15000 | الطاقة 160 كيلو واط؛ السرعة المقدرة 4000 دورة في الدقيقة؛ السرعة القصوى: 15000 دورة في الدقيقة؛ يدعم التحكم في عزم الدوران الثابت/السرعة الثابتة/الطاقة الثابتة؛ وقت الاستجابة ≤10 مللي ثانية | Seelong |
| دينامومتر الحمل عالي عزم الدوران SSCD300-1500-3300 | الطاقة 300 كيلو واط؛ السرعة المقدرة 1500 دورة في الدقيقة؛ السرعة القصوى 3300 دورة في الدقيقة؛ عزم الدوران المقدر 1910 نيوتن متر؛ دقة التحكم في عزم الدوران ≤± 0.2% FS؛ نظام تبديد الحرارة بالتبريد المائي | Seelong |
| وصلات اقتران عالية السرعة | تسمح بسرعات ≥ 15000 دورة في الدقيقة؛ قدرة تحمل عزم الدوران ≥ 2000 نيوتن متر؛ هيكل تخميد مرن عالي؛ دقة التوازن الديناميكي من الدرجة G1 | Seelong |
| فلنجة عزم الدوران | النطاق 0-2000 نيوتن متر/0-3000 نيوتن متر اختياري؛ الدقة 0.05% FS؛ دقة سرعة الدوران 0.1 دورة في الدقيقة؛ وقت الاستجابة الديناميكي ≤1 مللي ثانية | HBM |
| نظام عاكس التردد المتغير | جهد الإدخال ثلاثي الطور تيار متردد 380 فولت - 480 فولت؛ التردد 50-60 هرتز؛ تقنية التحكم المباشر في عزم الدوران؛ حماية ثلاثية ضد التيار الزائد/الجهد الزائد/الحرارة الزائدة | ABB |
| نظام القياس والتحكم XLP-2000 | كمبيوتر صناعي: IPC710؛ وحدة المعالجة المركزية I7، الذاكرة 32 جيجابايت، القرص الصلب 1 تيرابايت؛ برنامج القياس والتحكم المخصص XLP-2000؛ دعم إعداد الظروف وإنشاء التقارير | Seelong |
| نظام جمع البيانات | مع وحدات جمع درجة الحرارة/الاهتزاز/الضوضاء؛ نطاق درجة الحرارة -40 إلى 200 درجة مئوية (الدقة ±0.5 درجة مئوية)؛ تردد الاهتزاز: 10 هرتز - 10 كيلو هرتز | Seelong |
| قوس تثبيت عالي السرعة قابل للتعديل | نطاق تعديل ارتفاع المركز 200-500 مم؛ قدرة التحمل ≥ 800 كجم؛ خطأ تسطيح سطح التركيب ≤0.02 مم/م | Seelong |
| لوح حديد زهر عالي الدقة | المادة: HT300 (مقاومة الشد ≥ 350 ميجا باسكال) هيكل امتصاص الصدمات على شكل خلية نحل؛ خطأ التسطيح ≤0.02 مم/م | Seelong |
| درع أمان مغلق بالكامل | هيكل مغلق بالكامل؛ الارتفاع ≥ 1.6 متر؛ متصل بالنظام (إيقاف التشغيل عند البدء)؛ مادة ممتصة للصوت مدمجة | Seelong |
| مبرد مخصص عالي السرعة | قدرة التبريد تناسب إجمالي طاقة النظام؛ دقة التحكم في درجة الحرارة ±2 درجة مئوية؛ تصميم مزدوج الحلقة (تبريد الدينامومتر + المخفض) | Seelong |
| محطة زيت تشحيم دقيقة | ضغط التوريد 0.3-0.6 ميجا باسكال؛ معدل تدفق قابل للتعديل؛ نطاق التحكم في درجة حرارة الزيت 30-60 درجة مئوية؛ لديها وظائف الترشيح وتحذير مستوى الزيت | Seelong |
3.المعلمات الفنية لدينامومتر القيادة الكهربائي SSCH160-4000-15000 بقوة 160 كيلو واط
|
4.المزايا الأساسية لنظام منصة اختبار دينامومتر ناقل الحركة بمحرك كهربائي نقي SSCH160-4000-15000 بقوة 160 كيلو واط
1)إدخال عالي السرعة + إخراج عالي عزم الدوران، يتطابق بدقة مع خصائص اختبار المخفض الكهربائي النقي
يستخدم طرف القيادة دينامومتر عالي السرعة بقوة 160 كيلو واط / 4000-15000 دورة في الدقيقة لمحاكاة ظروف إدخال المحرك الكهربائي النقي بشكل واقعي؛ تم تجهيز طرف الحمل بدينامومتر عالي عزم الدوران منخفض السرعة بقوة 300 كيلو واط / 1500 دورة في الدقيقة / 1910 نيوتن متر، والذي يكرر تمامًا خصائص الحمل عالية عزم الدوران عند طرف إخراج المخفض ويغطي بدقة اختبار حالة العمل الكاملة للمخفض الكهربائي النقي.
2)تصميم خاص للقيادة فائقة السرعة، تشغيل مستقر عند 15000 دورة في الدقيقة
مع وصلات اقتران عالية السرعة من الدرجة G1، وهيكل نقل عالي الصلابة، ونظام محامل عالي السرعة، فإنه يضمن المحاذاة المحورية المستقرة، والاهتزاز المنخفض، والضوضاء المنخفضة عند اختبارات السرعة الفائقة 15000 دورة في الدقيقة، مما يلبي متطلبات اختبارات الكفاءة العالية، و NVH، وموثوقية المتانة.
3)دقة القياس الديناميكي ممتازة وتتبع البيانات موثوق به
مع فلنجة عزم دوران عالية الدقة من HBM، ودقة قياس 0.15% FS، واستجابة ديناميكية ≤1 مللي ثانية، جنبًا إلى جنب مع وحدة جمع البيانات متعددة القنوات، يمكنها التقاط المعلمات الرئيسية بدقة مثل السرعة وعزم الدوران والطاقة ودرجة الحرارة والاهتزاز والضوضاء وما إلى ذلك، مما يلبي متطلبات الاختبار والشهادة الدقيقة للمخفضات الكهربائية النقية.
4)يعمل بثبات وموثوقية، ومناسب لاختبارات المتانة طويلة الأجل
مع نظام تحويل التردد بالتحكم المتجهي من ABB، ومدخل جهد واسع 380 فولت - 480 فولت، مع حماية ثلاثية ضد التيار الزائد والجهد الزائد والحرارة الزائدة، يمكنه تلبية اختبارات المتانة المستمرة عالية السرعة وعالية عزم الدوران لمدة 24 ساعة، والتشغيل السلس طويل الأجل والتحكم الدقيق.
5)القياس والتحكم الذكي، تشغيل فعال ومريح
يدعم نظام القياس والتحكم XLP-2000 تحرير ظروف العمل، والمراقبة في الوقت الفعلي، وتخزين البيانات، وإنشاء التقارير التلقائي؛ تحقق محطة زيت التشحيم والمبرد مزدوج الحلقة من التحكم الدقيق في درجة الحرارة والحماية التلقائية، مما يعزز بشكل كبير كفاءة الاختبار وراحة التشغيل.
5.مجالات تطبيق نظام منصة اختبار دينامومتر ناقل الحركة بمحرك كهربائي نقي SSCH160-4000-15000 بقوة 160 كيلو واط
1) مخفضات سيارات الركاب الكهربائية النقية: اختبار الأداء والكفاءة وارتفاع درجة الحرارة و NVH والمتانة والموثوقية للمخفضات الرئيسية والمخفضات أحادية المرحلة وتجميعات محاور القيادة الكهربائية ضمن 15000 دورة في الدقيقة.
2) البحث والتطوير والتحقق من أنظمة القيادة الكهربائية: البحث والتطوير لأنظمة نقل القيادة الكهربائية لشركات ومؤسسات البحث في القيادة الكهربائية، ومطابقة المعلمات، واختبارات شهادات المنصة.
3) فحص المصنع ومراقبة الجودة: فحص خارج الخط لتجميعات المخفضات الكهربائية النقية، والختم، والتشغيل بدون حمل/عالي السرعة، والتحقق من الكفاءة.
6.المعايير المرجعية لنظام منصة اختبار دينامومتر ناقل الحركة بمحرك كهربائي نقي SSCH160-4000-15000 بقوة 160 كيلو واط
طرق اختبار علب التروس السيارات QC/T 568-2019،
طرق اختبار تجميعات نقل سيارات الركاب QC/T 1376-2020،
طرق اختبار موثوقية علب تروس السيارات GB/T 30038-2013،
دينامومترات كهربائية JB/T 10634-2023،
أنظمة المحركات الكهربائية للمركبات الكهربائية GB/T 18488-2015"
| الموديل | الطاقة المقدرة (كيلو واط) | عزم الدوران المقدر (نيوتن متر) | السرعة المقدرة (دورة في الدقيقة) | السرعة القصوى (دورة في الدقيقة) | نطاق الطاقة الثابتة (دورة في الدقيقة) | نطاق عزم الدوران الثابت (دورة في الدقيقة) | دقة قياس عزم الدوران |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.2%FS |
| SSCH37-4500/18000 | 37 | 79 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.2%FS |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.2%FS |
| SSCH55-4000/15000 | 55 | 132 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2%FS |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2%FS |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2%FS |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2%FS |
| SSCH132-4000/15000 | 132 | 315 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2%FS |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2%FS |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.2%FS |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.2%FS |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.2%FS |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.2%FS |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.2%FS |
1) الموديلات القياسية: يتم الشحن في غضون 90 يومًا (بما في ذلك الاختبار المسبق قبل التسليم لضمان التركيب السريع عند الوصول).2) الموديلات المخصصة: التسليم في 90-120 يومًا، ويغطي الخدمات اللوجستية الدولية والتوزيع إلى المناطق الرئيسية في جميع أنحاء العالم بما في ذلك أوروبا وأمريكا وجنوب شرق آسيا والشرق الأوسط (خيارات النقل البحري / البري متاحة، بما في ذلك التعبئة الآمنة والمعالجة المقاومة للرطوبة والصدأ).
3) الخدمات الداعمة: نقدم وثائق شهادات CE و ISO كاملة وشهادات المنشأ، وسيقوم أخصائي لوجستيات مخصص بالمتابعة طوال العملية للمساعدة في التخليص الجمركي وضمان التسليم الآمن وفي الوقت المناسب للمعدات الكبيرة إلى الموقع.الدعم بعد البيع
1) التزام الضمان: ضمان لمدة سنة واحدة على المكونات الأساسية (الدينامومتر، فلنجة عزم الدوران)، صيانة مدى الحياة؛ خدمات استكشاف الأخطاء وإصلاحها والإصلاح المجانية خلال فترة الضمان، باستثناء الأضرار الناجمة عن الخطأ البشري.2) الدعم الفني: خدمة ثنائية اللغة (الإنجليزية والصينية) على مدار الساعة طوال أيام الأسبوع، وقت الاستجابة ≤ 4 ساعات
4) الخدمة عن بعد: تدعم التصحيح عن بعد عبر الكمبيوتر، وترقيات النظام، وتوجيه تكوين الحلول المعيارية، وحل المشكلات الفنية بسرعة أثناء الاستخدام وتقليل خسائر وقت التوقف عن العمل.9. الأسئلة الشائعة
س: ما هو الحد الأدنى لكمية الطلب لتعاوننا؟ج: نحن ندعم طلبات التجربة الصغيرة المكونة من قطعة واحدة للمنتجات المتوفرة في المخزون.
س: كيف يمكنني معرفة المزيد عن المنتجات؟ج: يرجى ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني الخاص بك.
س: ما هو مصطلح الدفع الخاص بك؟ج: عادةً 30% دفعة مقدمة T/T، ودفع كامل قبل الشحن.
س: ما هو وقت التسليم لطلباتي؟
ج: دورة إنتاج الدينامومترات هي 6-8 أسابيع، ودورة إنتاج المستشعرات هي 2-3 أسابيع، يرجى الاتصال بنا للمنتجات الأخرى.
س: كيف نحصل على الحل الشامل لمنصة الاختبار؟
ج: اترك لنا بريدك الإلكتروني، وسيتواصل معك موظفونا الفنيون بشأن الخطة التفصيلية.
س: هل يمكنني زيارة مصنعك؟
ج: بالتأكيد، نرحب بك دائمًا للزيارة.
