تفاصيل المنتج:
|
| القوة: | 60 كيلو واط | نطاق عزم الدوران: | 650 نانومتر |
|---|---|---|---|
| مدى السرعة: | 15000 دورة في الدقيقة | دقة قياس السرعة: | ± 1 دورة في الدقيقة |
| دقة قياس العزم: | 0.2٪ فس | قدرة التحميل الزائد: | 120٪ |
| درجة حرارة الخدمة: | -20 إلى 45 درجة مئوية | استخدم الارتفاع: | <2000 م |
| إبراز: | 9000 دورة في الدقيقة اختبار دينامومتر المحرك,90KW محرك اختبار دينامومتر,90KW محرك دينامومتر |
||

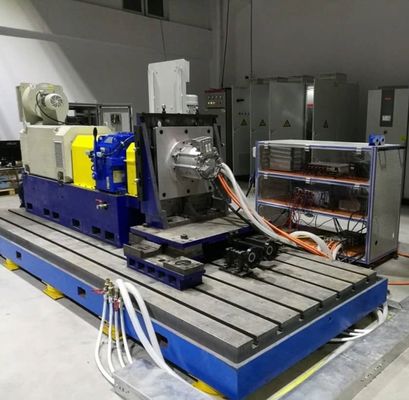

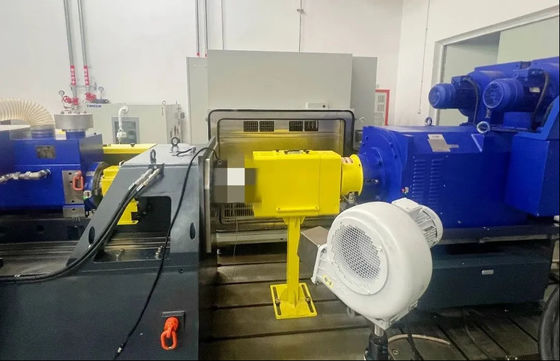

SSCH60-4000/15000 محرك الطاقة الجديدة مقعد اختبار الدينامومتر الكهربائي
SSCH60-4000/15000 محرك الطاقة الجديدة الدينامومتر الكهربائي وصف مقعد الاختبار
في ظل اتجاه مصغرة وخفيفة الوزن من المركبات الجديدة للطاقة، أصبحت محركات 60 كيلوواط مصدر الطاقة الأساسي للسيارات اللوجستية الحضرية وسيارات الركاب الصغيرة.مقعد الاختبار للدينامومتر الكهربائي لمحرك الطاقة الجديدة بقوة 60 كيلوواط، وتوفير التحقق من الأداء الشامل للبحث والتنمية والإنتاج من خلال محاكاة دقيقة لظروف العمل وجمع البيانات بكفاءة.
تم تصميم مقعد اختبار محرك الطاقة الجديد بقوة 60 كيلوواط كقلبه. يمكنه محاكاة الظروف النموذجية مثل انطلاق توقف الازدحام في الطرق الحضريةويدعم اختبارات الوضع الثنائي الاتجاه للطاقة الكهربائية / توليد الطاقةعندما يكون المحرك في حالة استرداد الطاقة (مثل الكبح في الهبوط) ، يمكن لمركب الاختبار إعادة أكثر من 85٪ من الطاقة التجديدية إلى الشبكة.الحد من استهلاك الطاقة في الاختبار وإعادة إنشاء سيناريو إدارة الطاقة في المركبة بشكل واقعي.
SSCH60-4000/15000 محرك الطاقة الجديدة الدينامومتر الكهربائي مكونات مقعد الاختبار
160 كيلوواط دينامومتر كهربائي غير متزامن
•
محرك غير متزامن يتم تبريده بالهواء ، مع عزم دوران أقصى 500N · m (@ 1000r / min) ومجهز بمستشعر عزم دوران بدقة ± 0.2% FS ،يمكن أن يحاكي بديناميكية تغيرات الحمل من بدء وتوقف متكرر للسيارات الحضرية
•
مع عاكس مستويين، وتردد التبديل هو 8kHz، مما يتيح ضبط السلاسة من سرعة من 0 إلى 15000r/min

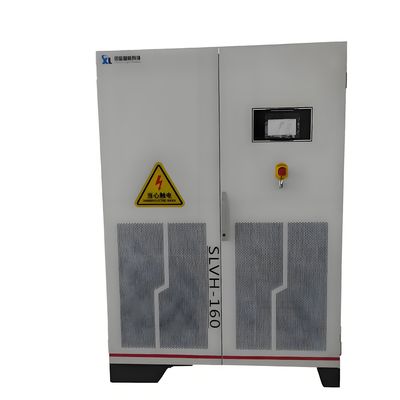

2نظام طاقة متواصل واحد الاتجاه
•
الطاقة الاسمية 75kW، مجموعة تنظيم الجهد 150-600V، يدعم الجهد الثابت / وضع التحكم في التيار الثابت
•
خوارزمية محاكاة بطارية حمض الرصاص المدمجة ، والتي يمكن أن تعيد إنتاج خصائص تفريغ بطاريات المركبات الكهربائية منخفضة السرعة عند مستويات طاقة مختلفة

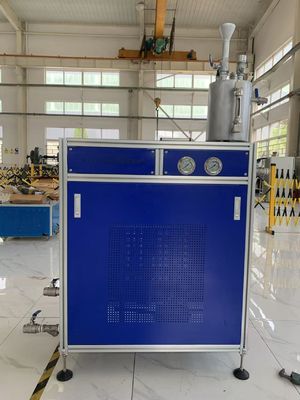

3نظام تبريد مستقل
•
يتم تبريد الدينامومتر بالهواء، ويتم تجهيز محرك الاختبار بمرحلة تبريد المياه، حيث يكون سائل التبريد 50% من محلول الايثيلين غليكول المائي
•
نطاق التحكم في تدفق 3-30L / min ، دقة التحكم في درجة الحرارة ± 1 ° C ، تجنب التداخل الحراري بين المكونات المختلفة

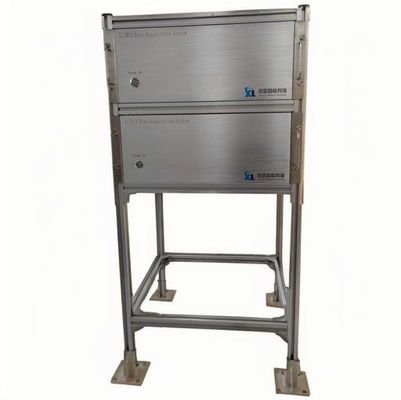

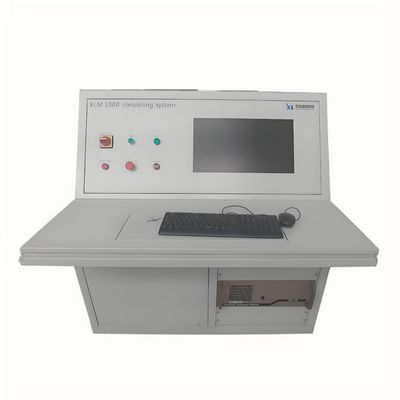

4نظام تحكم ذكي
•
نظام الكمبيوتر العلوي الذي تم تطويره على أساس ويندوز يدمج دورات قياسية مثل CLTC حالة المدينة واختبار استهلاك الطاقة ECE-R101
•
يمكن أن يجمع 15 معايير مثل عزم الدوران وسرعة الدوران في الوقت الحقيقي. تردد أخذ عينات البيانات هو 5kHz ويدعم الاتصالات الحافلة CAN/LIN
SSCH60-4000/15000 محرك الطاقة الجديدة الدينامومتر الكهربائي مقعد الاختبار المعلمات التقنية الرئيسية
| وحدة النظام | المواصفات التقنية |
| الدينامومتر |
الطاقة الاسمية: 60 كيلوواط السرعة القصوى: 15000r/min. عزم دوران ذروة: 650N · m |
| إمدادات الطاقة المتواصلة |
نطاق الجهد: 150-600 فولت الحد الأقصى للتيار: 150A دقة التنظيم: ± 1٪ |

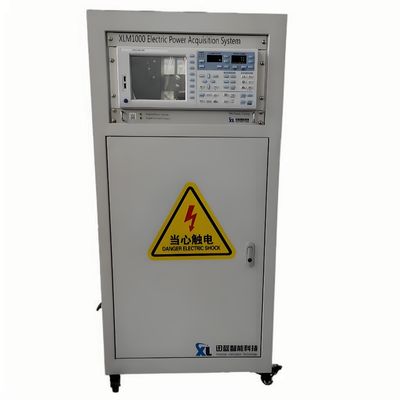

| محلل الطاقة |
دقة الجهد: 0.1% FS دقة التيار: 0.05% FS عامل الطاقة: -1 إلى +1 |
| نظام التبريد |
أقصى طاقة تبريد: 15 كيلوواط. التحكم في درجة الحرارة: -5 درجة مئوية إلى 100 درجة مئوية دقة التدفق: ± 2٪ |
| استجابة ديناميكية |
وقت استجابة عزم الدوران: < 8ms. وقت استقرار السرعة: < 30ms |
SSCH60-4000/15000 محرك الطاقة الجديدة الدينامومتر الكهربائي مقعد الاختبار الميزات التقنية
1. القدرة على محاكاة ظروف العمل الدقيقة
من خلال خوارزمية تحميل عزم الدوران الديناميكي ، يمكن إعادة إنتاج اختلاف عزم الدوران خلال عملية التسارع 0-60km / h على الطرق الحضرية ، مع التحكم في التقلبات في حدود ± 2٪ ،تلبية متطلبات اختبار الأداء الديناميكي لمراقبي المحركات.
2اختبار التكيف مع درجات الحرارة العريضة
غرفة بيئية اختيارية من -30 درجة مئوية إلى 80 درجة مئوية، جنبا إلى جنب مع التحكم في الرطوبة من 20٪ إلى 85٪ RH، لاختبار أداء المحرك في مناطق المناخ المختلفة، ودقة اختبار ارتفاع درجة الحرارة ± 1.5 درجة مئوية.
3وظيفة محاكاة الأخطاء الأساسية
يدعم محاكاة ستة أنواع شائعة من الأخطاء مثل فقدان مرحلة المحرك وإشارات أجهزة الاستشعار غير الطبيعية لمساعدة المطورين على تحسين استراتيجيات حماية المحرك.
4أدوات تحليل الكفاءة
وظيفة إنتاج MAP المضمنة للكفاءة في المحرك ، والتي ترسم منحنيات الكفاءة تلقائيًا في ظل ظروف تشغيل مختلفة ، وتدعم مقارنة البيانات مع المنتجات المماثلة ،المساعدة في تصميم التحسين.
SSCH60-4000/15000 محرك الطاقة الجديدة مقياس الدينامومتر الكهربائي مقعد الاختبار مجالات التطبيق النموذجية
1- اختبار المحركات للسيارات الركاب الصغيرة
وهي قابلة للتطبيق على اختبار محرك القيادة للسيارات السيدان الكهربائية الخالصة من الفئة A0 ومركبات التنقل الحضري ويمكن استكمال الطاقة الاسمية والكفاءة وغيرها من عناصر الاختبار المنصوص عليها في GB / T 18388.
2تطوير مركبات الخدمات اللوجستية الحضرية
دعم التحقق من أداء المحركات لمركبات الخدمات اللوجستية الكهربائية التي تقل وزنها عن 4.5 طن، محاكاة البدء والتوقف المتكرر والصعود منخفض السرعة وغيرها من ظروف العمل في التوزيع الحضري.
3المركبات الخاصة منخفضة السرعة
توفير اختبارات متانة لمحركات المركبات ذات السرعة المنخفضة مثل المركبات السياحية الكهربائية ومركبات النقل في الموقع، والتي يمكن أن تعمل في ظل ظروف الحمل الثقيل لمدة 8 ساعات متتالية.- نعم
4. جهاز التحكم بالمحرك متطابق
يمكن لتحسين معايير المحرك والجهاز التحكم على المقعد، مثل تعديل استراتيجية التحكم عند سرعة عالية 12000 دورة في الدقيقة، زيادة كفاءة المحرك بنسبة 2 إلى 3 في المائة وتوسيع نطاق السيارة.
معلومات عن معايير نماذج سلسلة SSCH
| النموذج | الطاقة (كيلوواط) | عزم الدوران (Nm) | السرعة الاسمية (rpm) | السرعة القصوى (د / دقيقة) | دقة قياس عزم الدوران |
| الـ SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 0.2% FS |
| الـ SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 0.2% FS |
| الـ SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 0.2% FS |
| الـ SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 0.2% FS |
| الـ SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 0.2% FS |
| الـ SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 0.2% FS |
| الـ SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 0.2% FS |
| الـ SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 0.2% FS |
| الـ SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 0.2% FS |
| الـ SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 0.2% FS |
| الـ SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 0.2% FS |
| يمكن تخصيصها | |||||
