تفاصيل المنتج:
|
| القوة: | 180 كيلو واط | السرعة المسجلة: | 4000 دورة في الدقيقة |
|---|---|---|---|
| دقة عزم الدوران: | ± 0.1٪ FS | دقة السرعة: | ± 1 دورة في الدقيقة |
| وضع التبريد: | تبريد الهواء القسري | وضع التشحيم: | شحم |
| تصنيف عزم الدوران: | 1500n · م | الزائد: | 120٪ |
| إبراز: | CMC High Speed Dynamometer,100 KW High Speed Dynamometer,100 KW dc dynamometer |
||

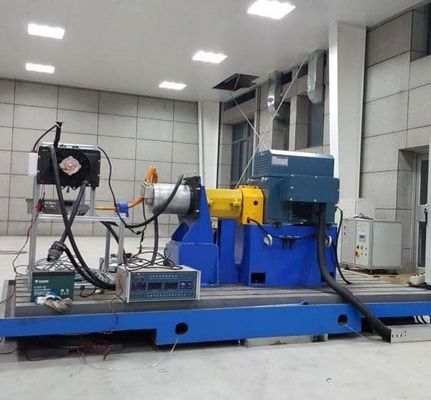

SSCH180-4000/15000 مقعد اختبار دينامومتر محرك الطاقة الجديدة
SSCH180-4000/15000 مقياس دينامومتر محرك الطاقة الجديدة وصف مقعد الاختبار
في مجال المركبات التجارية للطاقة الجديدة والمركبات الركاب الراقية، أصبحت محركات 180 كيلوواط هي التكوين الرئيسي لأنظمة القيادة.أداء هذه المحركات عالية الطاقة يؤثر بشكل مباشر على نطاق السيارة وقدرة الحمل الثقيلتم تصميم مقعد اختبار دينامومتر محرك الطاقة الجديدة بقدرة 180 كيلوواط بدقة كـ"موقع اختبار الأداء" لهذا النوع من المحركات،ضمان التشغيل المستقر لمحركات عالية الطاقة في سيناريوهات تطبيق معقدة من خلال محاكاة الحالة الكاملة وجمع البيانات الدقيقة.
تم تصميم مقعد اختبار الدينامومتر مع نطاق طاقة النواة 180 كيلوواط،يمكن أن يحاكي الظروف القاسية مثل تسلق المركبات التجارية (ميل ≥ 30٪) وركوب السيارات السريعة (سرعة > 160 كم / ساعة)، ولها أيضا القدرة على اختبار تدفق الطاقة ثنائي الاتجاه. عندما يكون المحرك في حالة توليد الطاقة (مثل عندما تتوقف السيارة في الهبوط) ،يمكن لمركز الاختبار إرسال الكهرباء المتجددة إلى الشبكة مع معدل استعادة الطاقة أكثر من 95٪، مما يقلل من تكلفة استهلاك الطاقة في الاختبار ويعيد إنشاء سيناريو إدارة طاقة السيارة بشكل واقعي.
SSCH180-4000/15000 مقعد اختبار دينامومتر محرك الطاقة الجديدة المكونات
1محرك 180 كيلوواط متردد غير متزامن
•
محرك 180 كيلوواط متردد غير متزامن ، بطاقة عزم أقصى 1200N · m (@ 1500r / min) ، وهو مجهز بمستشعر عزم عالية الدقة (دقة ± 0.1% FS) ،يمكن تحميل منحنيات السحب الديناميكية في الوقت الحقيقي لمحاكاة تقلبات عزم الدوران عندما تسلق شاحنة ثقيلة التكاليف منحدر
•
وهي مجهزة بمحول ثلاثي المستويات مع تردد التبديل يصل إلى 10kHz ، مما يسمح بتعديل سلس لسرعة المحرك في نطاق 0-15000r / min

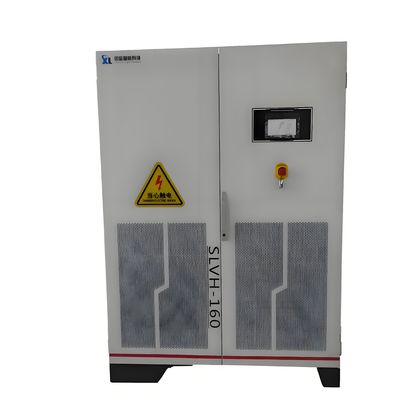

2نظام إمدادات الطاقة المشتركة الثنائية الاتجاه
•
الطاقة الاسمية: 200kW، نطاق تنظيم الجهد: 200-850V، يدعم ثلاثة أنماط التحكم: الجهد الثابت / التيار الثابت / الطاقة الثابتة
•
وهي مجهزة بخوارزمية محاكاة بطارية الليثيوم المدمجة، يمكنها إعادة إنتاج خصائص تفريغ البطارية في ظل حالات SOC مختلفة،مثل حالة العمل الحقيقية حيث تزداد المقاومة الداخلية للبطارية عند درجات حرارة منخفضة (-30 درجة مئوية)

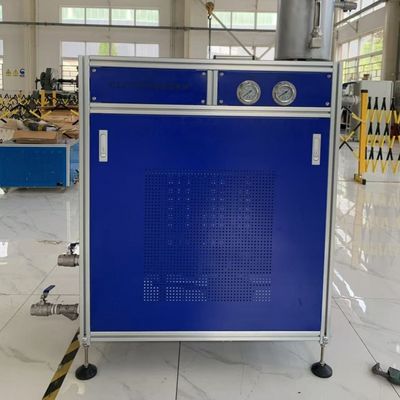

3نظام التبريد الدوري المعقد
•
الحلقة الرئيسية تستخدم محلول المياه من إيثيلين غليكول للتبريد ، مع نطاق التحكم في تدفق من 5-50L / min ودقة التحكم في درجة الحرارة ± 0.5 ° C
•
تم تصميم الدينامومتر ومحرك الاختبار مع دوائر تبريد منفصلة لتجنب تداخلات الارتباط الحراري في ظل ظروف درجة حرارة عالية

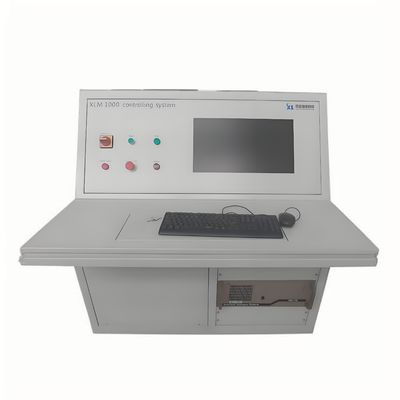

4منصة قياس و تحكم ذكية
•
نظام الكمبيوتر العلوي الذي تم تطويره على أساس ويندوز يدمج مكتبات الحالة القياسية مثل دورة اختبار المركبات التجارية C-WTVC ودورة اختبار المركبات الركابية NEDC
•
يمكنه جمع أكثر من 20 معايير مثل عزم الدوران والسرعة والجهد والتيار في الوقت الحقيقي.تردد أخذ عينات البيانات يصل إلى 10kHz ويدعم الاتصال في الوقت الحقيقي مع الأجهزة الخارجية عبر حافلة CAN
SSCH180-4000/15000 مقياس دينامومتر محرك الطاقة الجديدة مقعد الاختبار المعلمات التقنية الرئيسية
| وحدة النظام | المواصفات التقنية |
| الدينامومتر |
الطاقة الاسمية: 180 كيلوواط السرعة القصوى: 15000r/min. عزم دوران ذروة: 1500Nm |
| إمدادات الطاقة المتواصلة |
نطاق الجهد: 200-850 فولت الحد الأقصى للتيار: 300A دقة التنظيم: ±0.5٪ |

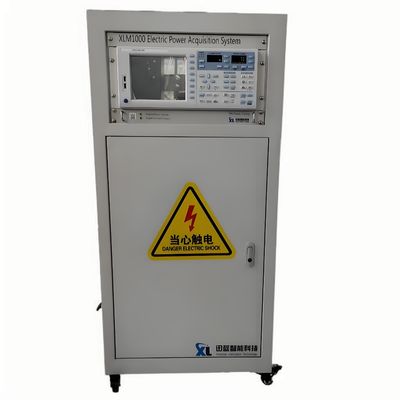

| محلل الطاقة |
دقة قياس الجهد: 0.05%FS. دقة القياس الحالية: 0.02%FS. نطاق قياس عامل الطاقة: -1 إلى +1 |
| نظام التبريد |
أقصى قوة تبريد: 30 كيلوواط. نطاق التحكم في درجة الحرارة: -10 درجة مئوية إلى 120 درجة مئوية دقة تحكم تدفق: ± 1٪
|
| استجابة ديناميكية |
وقت استجابة خطوة عزم الدوران: < 5 ms ؛ وقت استقرار السرعة: < 20ms |
SSCH180-4000/15000 مقياس دينامومتر محرك الطاقة الجديدة الميزات التقنية لمقعد الاختبار
1القدرة العالية على محاكاة الحمل الديناميكي
من خلال خوارزمية تحميل عزم الدوران في الوقت الفعلي ، يمكن إعادة إنتاج مشهد التغيير المفاجئ للعزم الدوران للسيارة في مرحلة البدء (تسريع 0-50km / h) ،ويتم التحكم في تقلبات عزم الدوران داخل ± 1.5 ٪ ، تلبية متطلبات اختبار الأداء الديناميكي لمراقب المحرك.
2محاكاة البيئة في نطاق درجة حرارة واسعة
مع غرفة بيئة اختيارية من -40 °C إلى 120 °C ومراقبة الرطوبة (20٪ إلى 95% RH)يمكن اختبار تدهور أداء المحرك في المناطق الباردة للغاية (مثل الشتاء في شمال شرق الصين) ودرجات الحرارة المرتفعة الاستوائيةمع دقة اختبار ارتفاع درجة الحرارة ± 1 درجة مئوية
3وظيفة اختبار حقن الخطأ
النظام يدعم محاكاة أكثر من 10 أنواع من الأخطاء الشائعة مثل الدوائر القصيرة بين الدوران من المحركات وفشل أجهزة الاستشعارمساعدة المطورين على تحسين استراتيجيات التحكم في مقاومة الأخطاء للمحركات وتحسين سلامة أنظمة المحرك الداخلية.
4منصة ذكية لتحليل البيانات
أداة توليد MAP المدمجة للكفاءة في المحرك، والتي يمكن أن ترسم تلقائيًا خرائط سحابة الكفاءة لفترات مختلفة من السرعة - عزم الدوران،يدعم تحليلات مقارنة مع بيانات المحركات المرجعية في الصناعة، ويساعد فرق البحث والتطوير في تحسين حلول التصميم.
SSCH180-4000/15000 مقعد اختبار دينامومتر محرك الطاقة الجديدة مجالات تطبيق نموذجية
1اختبار محركات القيادة للسيارات التجارية
وهي قابلة للتطبيق على التحقق من أداء محركات المحركات للحافلات الكهربائية النقية التي يبلغ طولها 8-12 مترًا والمركبات اللوجستية التي يبلغ وزنها 4.5-18 طنًا ، ويمكنها إكمال جميع الاختبارات مثل الطاقة المسجلة ،الكفاءة والقدرة على الحمل الزائد كما هو منصوص عليه في GB/T 18388-2021.
2البحث والتطوير في مجال محركات سيارات الركاب
Support motor system testing for four-wheel drive high-performance electric vehicles (such as models that can accelerate from 0 to 100km/h in less than 3 seconds) and simulate motor thermal management performance under conditions such as continuous rapid acceleration and high-speed cruising.
3أنظمة طاقة المركبات الخاصة
توفير حلول اختبار لمحركات عالية عزم الدوران منخفضة السرعة للسيارات الخاصة مثل حافلات المطار والجرارات في الموانئ.قادرة على إكمال اختبارات الصمود في ظل ظروف الحمل الثقيل لأكثر من 10 ساعات.
4. تحكم المحرك تطوير مطابقة
يمكن تحسين المعلمات المتطابقة بين المحرك والجهاز التحكم من خلال المقعد ، مثل تحسين معايير التحكم في المتجه عند 18000r / min في ظروف السرعة العالية ،والتي يمكن أن تزيد من كفاءة المحرك في منطقة السرعة العالية بنسبة 3-5%، مما يزيد مباشرة من نطاق السرعة العالية للسيارة.
معلومات عن معايير نماذج سلسلة SSCH
| النموذج | الطاقة (كيلوواط) | عزم الدوران (Nm) | السرعة الاسمية (rpm) | السرعة القصوى (د / دقيقة) | دقة قياس عزم الدوران |
| الـ SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 0.2% FS |
| الـ SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 0.2% FS |
| الـ SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 0.2% FS |
| الـ SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 0.2% FS |
| الـ SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 0.2% FS |
| الـ SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 0.2% FS |
| الـ SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 0.2% FS |
| الـ SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 0.2% FS |
| الـ SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 0.2% FS |
| الـ SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 0.2% FS |
| الـ SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 0.2% FS |
| يمكن تخصيصها | |||||
