تفاصيل المنتج:
|
| الشهادات: | سي، إم سي، إسو 9001، إسو 45001، إسو 14001 | نطاق عزم الدوران الثابت: | 0-1500 دورة في الدقيقة |
|---|---|---|---|
| نطاق الطاقة المستمر: | 1500-3800 دورة في الدقيقة | ضمان: | 1 سنة |
| أقصى سرعة العمل: | 3800 دورة في الدقيقة | عزم الدوران: | 2260 نيوتن متر |
| القوة المقدرة: | 355kw | نطاق القياس: | 0-2500 نيوتن متر |
| وزن: | 1900 كجم | الجهد المقنن: | 380 فولت |
| يكتب: | مقياس القوة الكهربائية | ||
| إبراز: | دينامومتر محرك ديزل 355 كيلو واط,مقعد اختبار الدينامومتر الكهربائي,دينامومتر تيار متردد مع ضمان,electric dynamometer test bench,AC dynamometer with warranty |
||

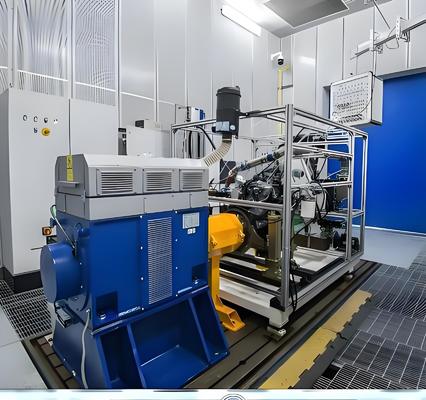

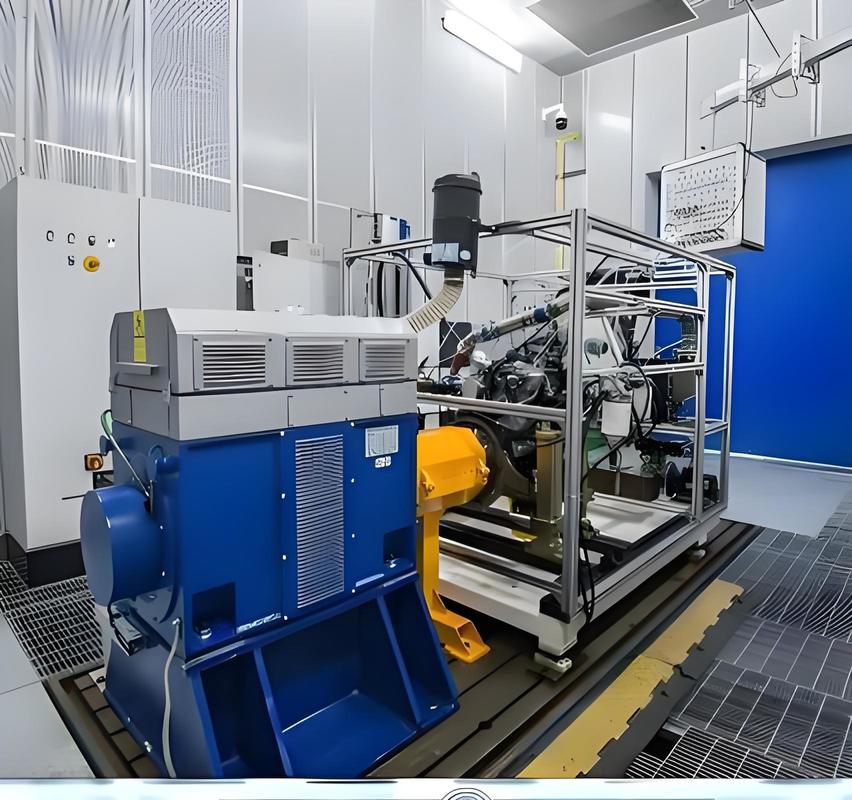

SSCD355-1500-3800 355kW محرك الديزل نظام مقاعد الدينامومتر الاختبار
1. SSCD355-1500-3800 355kW محرك الديزل دينامومتر اختبار بنك نظام الوصف
تم تصميم هذا الحل الاختبار عالي الكفاءة خصيصًا لمحركات الديزل المتوسطة والكبيرة. ويمكن تطبيقه على الشاحنات الثقيلة وآلات البناء ومجموعات المولدات الكبيرة.
يتم تجهيز هذا الحل بقياس ديناميكي متردد بقوة 355 كيلوواط، والذي يرتبط بجهاز تحكم عاكس متغير التردد ذو أربعة أرباع عالية الطاقة المستورد.يضع هذا الجمع بين الأجهزة الأساس لعمليات الاختبار المستقرة والفعالة.
يسمح جهاز التحكم في عاكس التردد المتغير بأربعة أجزاء بوضعين للعمل: تحميل للأمام والسحب العكسي. أثناء الاختبار،يتم نقل الطاقة المولدة مرة أخرى إلى الشبكة بكفاءة تزيد عن 85 ٪، وتحقيق نتائج استثنائية في توفير الطاقة.
في جوهر الحل هو نظام قياس ومراقبة XLE-1000. وهو يدعم التنفيذ الآلي لكل من دورات الاختبار القياسية الوطنية وإجراءات الاختبار المخصصة.تلبية متطلبات الاختبار المتنوعة.
يدمج النظام عداد استهلاك الوقود العابر ذو الطاقة العالية ووحدة خاصة لاكتساب البيانات.تحليل، وتوليد تقارير موحدة، تغطي عملية الاختبار بأكملها.
2ورشة عمل تركيب المعدات المتطلبات التقنية
- نعم
| المعلمات | المؤشرات التقنية | ملاحظة |
| ارتفاع بيئة التثبيت | < 1000 متر | منع تشتيت حرارة المحرك من أن تتأثر |
| سمك أساس المعدات | >200ملم | ضمان تحمل حمولة موحدة |
| القدرة المحملة لأرضية المصنع | ≥4t/m2 | التكيف مع توزيع الوزن للجهاز بأكمله |
| الرطوبة المحيطة بالمصنع | ≤85% (غير مكثفة) | حماية العزل الكهربائي |
| درجة حرارة المحيط في المصنع | 5 درجة مئوية 40 درجة مئوية | الحفاظ على دقة جهاز الاستشعار |
| متطلبات إمدادات الطاقة | 380 فولت ± 10% ثلاثي المراحل 50 هرتز | هناك حاجة إلى تأسيس مستقل للأرض |
3. SSCD355-1500-3800 355 كيلوواطمعايير مرجعية لنظام مقاعد مقياس دينامومتر اختبار محركات الديزل
1)GB17691-2018 "حدود الانبعاثات وأساليب القياس للملوثات من المركبات الديزل الثقيلة":يحدد هذا المعيار الوطني الإلزامي حدود وإجراءات الاختبار للجسيمات والأكسيدات النيتروجينية لمحركات الديزل (المركبات التجارية الثقيلة والآلات الأرضية) ،بمثابة الأساس الأساسي لامتثال الانبعاثات.
2)GB/T 18297-2001"أساليب اختبار أداء محرك السيارات":المعيار الوطني الموصى به، الذي ينطبق على جميع أنواع محركات السيارات، يوحد طرق الاختبار للطاقة والاقتصاد والأداء في التوازن الحراري،وتوحد المواصفات التقنية للبحث والتطوير والاختبار;
3)GB/T 17692-2003"طريقة الاختبار للقوة الصافية لمحركات السيارات ومحركات القيادة":معيار وطني موصى به يوضح مبادئ وأساليب قياس الطاقة الصافية لمحركات السيارات / محركات المحرك لضمان قابلية مقارنة بيانات الطاقة.
4. SSCD355-1500-3800 355kW محرك الديزل معدل الدينامومتر اختبار أجزاء نظام مقاعد الاختبار
1)دينامومتر كهربائي:دينامومتر Seelong AC الكهربائي ، مجهز بشبكة عزم الدوران الألمانية HBM T40B ، تبريد الهواء القسري ، يدعم التشغيل المستقر من 0-3800rpm.

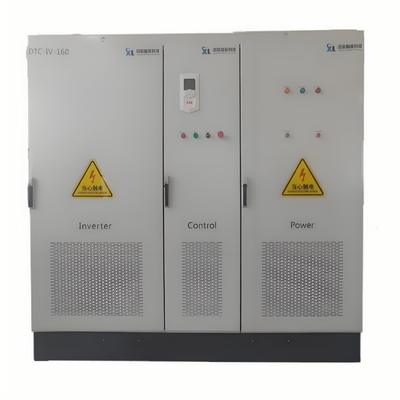

2) نظام عاكس التردد المتغير:يتحكم نظام عاكس تردد متغير ذو أربعة أجزاء ناضج وموثوق به في القياس الكهربائي، مما يتيح تحميل المحرك إلى الأمام وتشغيله إلى الوراء.يتم تغذية الطاقة الكهربائية المولدة عن طريق الدينامومتر مباشرة إلى الشبكة من خلال نظام عاكس التردد المتغير.

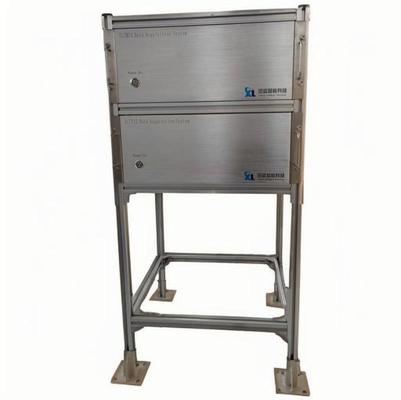

3)XLE-1000نظام القياس والتحكم:تستخدم للسيطرة الشاملة على مقعد الاختبار.يتواصل النظام مع نظام عاكس التردد المتغير عن طريق الحافلة لإكمال ضبط ومراقبة ظروف العمل المختلفة لمركز الاختبار.يستخدم الحافلة لاستقبال المعلمات المختلفة التي تم جمعها ، مع دمج معدات مساعدة خارجية لتحقيق الاتصالات والتحكم المركزي ؛يمكن إكمال عملية الاختبار بأكملها تحت التحكم التلقائي.
4)نظام جمع البيانات:يتضمن أجهزة استشعار درجة الحرارة والضغط وأجهزة استشعار أخرى ووحدات دعم. وظيفتها هي جمع درجة الحرارة والضغط والمعايير الأخرى لكل عنصر محرك،ثم نقول البيانات التي تم جمعها إلى نظام القياس والتحكم من خلال واجهة البيانات، لتحقيق عرض في الوقت الحقيقي، وتسجيل ومعالجة البيانات.

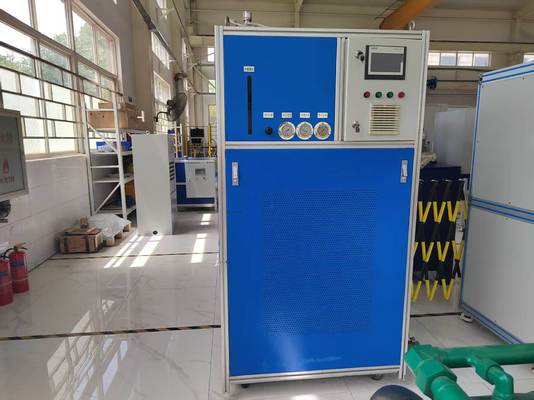

5) المعدات المساعدة:جهاز درجة حرارة ثابتة للمبرد (± 1 درجة مئوية) ، ومقياس استهلاك الوقود العابر المحمول (10 هرتز) ، ومقياس تسرب المكبس الصغير ومقياس تدفق الهواء.
5. 355kW محرك الديزل مقياس الدينامومتر الاختبار المعلمات التقنية
- نعم
| المعلمات | المؤشرات التقنية |
| مصنعي المحركات | سيلونغ |
| الطاقة الاسمية | 355كيلوواط |
| عزم دوران اسمي | 2260Nm |
| السرعة الاسمية | 1500 دورة في الدقيقة |
| السرعة القصوى | 3800 دورة في الدقيقة |
| نطاق سرعة عزم دوران ثابت | 0-1500 دورة في الدقيقة |
| نطاق سرعة الطاقة الثابتة | 1500-3800 دورة في الدقيقة |
| نماذج أجهزة استشعار عزم الدوران | T30B |
| نطاق جهاز استشعار عزم الدوران (Nm) | 0-2500Nm |
| درجة الدقة | 0.05% FS |
- نعم
6. SSCD355-1500-3800 355 كيلوواطميزات أساسية لنظام مقياس دينامومتر اختبار محركات الديزل
1)تصميم تخطيط صغير: على الرغم من أنه نظام ذو طاقة عالية يبلغ 355 كيلوواط ، إلا أنه يتبنى تخطيطًا متكاملًا وحداتيًا ، مناسبًا للمختبرات المتوسطة إلى الكبيرة وورش العمل الإنتاجية.بالمقارنة مع المعدات التقليدية لنفس الطاقة، يقلل من تكاليف البناء الرأسمالي بنسبة 20٪ ويحفظ مساحة المصنع.
2)التشغيل ذو الطاقة العالية والإستهلاك المنخفض: مجهزة بنظام تحويل التردد عالي الطاقة من ABB (كفاءة 96٪) ونظام نقل الطاقة عالي الكفاءة من فئة 355kW ،يقلل من استهلاك الطاقة بأكثر من 25٪ مقارنة مع آلات الحمل المقاوم التقليدية، خفض إنفاق الطاقة بشكل كبير في سيناريوهات الاختبار طويلة الأجل عالية الطاقة ؛
3)اختبار عالي الاستجابة ودقيق: استهداف خصائص محرك الديزل بقدرة 355 كيلوواط ، يوفر النظام دقة التحكم في عزم الدوران من ± 0.2٪ FS (المقياس الكامل) واستجابة انتقالية 50-100ms ،مما يجعلها مناسبة للاختبارات العابرة ذات الطاقة العالية مثل التسارع السريع و تسلق التل.
4)التوافق بين العديد من السيناريوهات: يدعم التبديل بين الطرق (شاحنات ثقيلة، مركبات تجارية كبيرة) / غير الطرق (آلات البناء، مجموعات مولدات كبيرة) ،التكيف الدقيق مع متطلبات اختبار السيناريو الكامل لمحركات الديزل من فئة 355 كيلوواط.
7. SSCD355-1500-3800 355 كيلوواطتطبيقات نظام مقاعد مقياس دينامومتر اختبار محركات الديزل
1)البحث والتطوير في المركبات التجارية المتوسطة والكبيرة: محركات الديزل بقوة 355 كيلوواط مناسبة للشاحنات الثقيلة والحافلات الكبيرة ، اختبار طاقة الحمل الكامل وانبعاثات السرعة العالية ،ودعم تحسين المعايير بموجب اللوائح الدولية مثل اليورو 6 و EPA Tier 4.
2)التحقق من آلات البناء الكبيرة: بالنسبة لمحركات الديزل 355 كيلوواط في الحفارات والمحمولات، محاكاة ظروف الحمل الثقيل للتحقق من استقرار الحمل الكبير وتلبية لوائح الاتحاد الأوروبي للمرحلة الخامسة ووكالة حماية البيئة خارج الطريق.
3)اختبار الطاقة العامة عالية الطاقة: مناسبة لمحركات الديزل من فئة 355 كيلوواط في مجموعات مولدات فوق 1000 كيلوواط ، وتقييم أداء التشغيل المستمر وفقًا لمعايير الاختبار الدولية مثل ISO 8178.
4)اختبار المعدات الكبيرة غير الطرقية: محركات الديزل بقوة 355 كيلوواط مناسبة للجرارات ذات القوة العالية تحاكي ظروف الميدان وتتحقق من مطابقة الطاقة وتتوافق مع لوائح EPA Tier 4 Final وEU Stage V.
8.قائمة النماذج لنظام مقاعد اختبار الدينامومتر الكهربائي لمحرك الديزل
| النموذج | الطاقة (كيلوواط) | عزم الدوران (Nm) | السرعة الاسمية (rpm) | السرعة القصوى (د / دقيقة) | دقة قياس عزم الدوران |
| SSCD15-1000/4000 | 15 | 143 | 1000 | 4000 | 0.2% FS |
| SSCD30-1000/4000 | 30 | 286 | 1000 | 4000 | 0.2% FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.2% FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.2% FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.2% FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.2% FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.2% FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.2% FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.2% FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.2% FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.2% FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.2% FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.2% FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.2% FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.2% FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.2% FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.2% FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.2% FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.2% FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.2% FS |
| SSCD355-1500/3800 | 355 | 2260 | 1500 | 3800 | 0.2% FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.2% FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.2% FS |
| يمكن تخصيصها | |||||
10أسئلة شائعة
س: ما هو الحد الأدنى لكمية الطلب للتعاون بيننا؟
ج: نحن ندعم الطلبات الصغيرة من 1 قطعة لمنتجات المخزون.
س: كيف يمكنني معرفة المزيد عن المنتجات؟
ج: الرجاء ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني.
س: ما هو مدة الدفع؟
ج: عادة ما يكون الودائع 40٪ T / T، ودفع كامل قبل الشحن.
س: ما هو وقت التوصيل لطلباتي؟
ج: دورة إنتاج الدينامومترات هي 6-8 أسابيع، دورة إنتاج أجهزة الاستشعار هي 2-3 أسابيع، المنتجات الأخرى يرجى الاتصال بنا.
س: كيف نحصل على الحل الكلي لمركز الاختبار؟
ج: اترك لنا بريدك الإلكتروني، سيقوم طاقمنا الفني بالتواصل معك حول الخطة التفصيلية.
س: هل يمكن أن آتي لزيارة مصنعكم؟
ج: بالتأكيد، أنت مرحب بك دائماً للزيارة.
