SSCD22-1000-4000 نظام اختبار محرك الديزل الكهربائي بقدرة 22 كيلو واط

نظام اختبار محرك الديزل الكهربائي الديناميكي SSCD22-1000-4000 بقدرة 22 كيلو واط

1. وصف نظام اختبار محرك الديزل الكهربائي الديناميكي SSCD22-1000-4000 بقدرة 22 كيلو واط

يعتمد هذا النظام، الذي يتركز حول دينامومتر تيار متردد صغير ومتوافق مع محركات الديزل الصغيرة بقدرة 22 كيلو واط، على تقنية العاكس المتغير التردد رباعي الأرباع لتحقيق استعادة طاقة فعالة (كفاءة إعادة الإدخال > 85٪). مزود بنظام القياس والتحكم XLE-1000، وهو يدعم الاكتساب والتحليل المتزامن متعدد القنوات للمعلمات الرئيسية. يقوم تلقائيًا بتنفيذ دورات الاختبار المحددة في معايير مثل GB/T 18297 ويدمج معدات مثل مقياس الدخان الصغير ومقياس تدفق الهواء عالي الدقة، مما يلبي احتياجات الاختبار الكاملة للأداء لمحركات الديزل الصغيرة المستخدمة في المركبات التجارية الصغيرة والآلات الزراعية الصغيرة ومعدات الطاقة ذات الأغراض العامة.





2. شروط مصنع تركيب المعدات
​

المعلمات	القيم	المعلمات	القيم
الارتفاع	أقل من 1000 متر	رطوبة المصنع	≤85%​
سمك الأساس	>200mm​	درجة حرارة المصنع	5°C～40°C​
قدرة تحمل أرضية المصنع	4t/㎡​	الكهرباء	380V±10% ثلاثي الأطوار 50Hz​



3. المعايير المرجعية لنظام اختبار محرك الديزل الكهربائي الديناميكي SSCD22-1000-4000 بقدرة 22 كيلو واط

1) GB20891-2014 "حدود وأساليب قياس ملوثات العادم من محركات الديزل للآلات المتنقلة غير المخصصة للطرق" (تنطبق على النماذج غير المخصصة للطرق ذات القدرة الصغيرة)



2) GB/T 18297-2001 "أساليب اختبار أداء محركات السيارات"



3) GB/T 17692-2003 "أساليب اختبار الطاقة الصافية لمحركات السيارات ومحركات القيادة"



4. مكونات نظام اختبار محرك الديزل الكهربائي الديناميكي SSCD22-1000-4000 بقدرة 22 كيلو واط

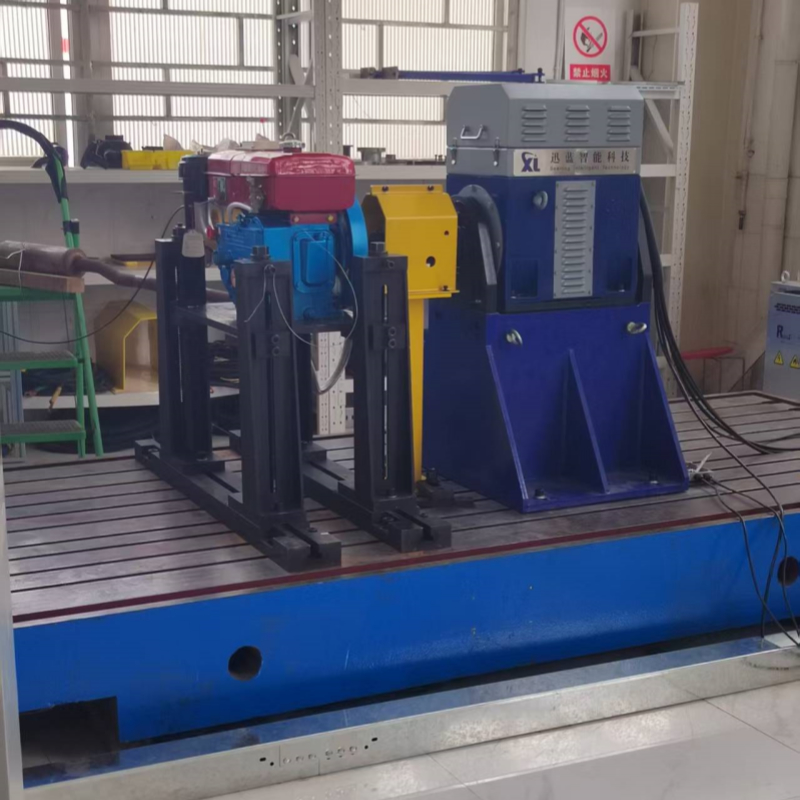

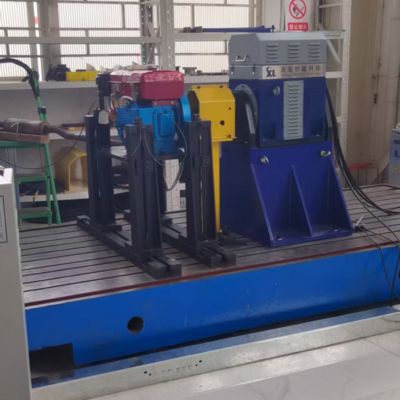

1) الدينامومتر الكهربائي: دينامومتر كهربائي صغير من نوع التيار المتردد من Seelong مع شفة عزم دوران HBM T40B (0-500 نيوتن متر، مناسب لنطاق عزم الدوران منخفض الطاقة)، تبريد بالهواء (هيكل تبديد حرارة مبسط)، اقتران مرن لتقليل الاهتزاز، ويدعم التشغيل المستقر من 0-4500 دورة في الدقيقة (يتوافق مع خصائص السرعة العالية للمحركات منخفضة الطاقة).

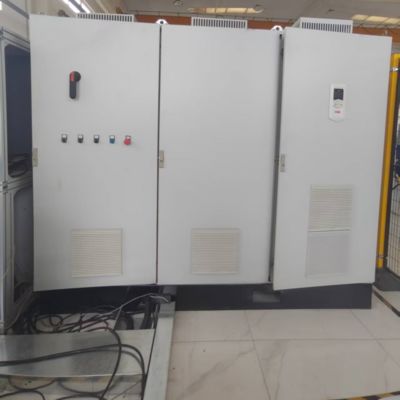

2) نظام العاكس متغير التردد: محول تردد صغير من سلسلة ABB ACS880 مع تحكم مباشر في عزم الدوران (DTC)، ودقة تحكم تبلغ 0.01 هرتز، ومكيف لسيناريوهات استعادة الطاقة منخفضة الطاقة، وكفاءة ردود فعل الطاقة > 85٪ (تجنب إهدار الطاقة في الوحدات عالية الطاقة).

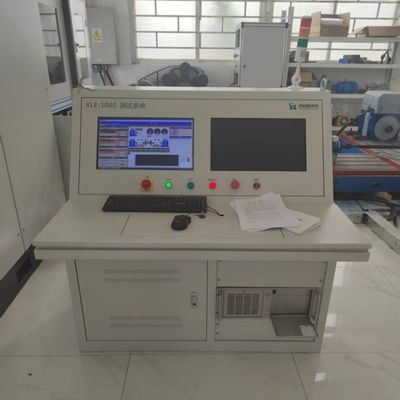

3) نظام القياس والتحكم XLE-1000: يوفر التحكم الشامل في منصة الاختبار، مما يتيح إعدادات حالة التشغيل منخفضة الطاقة من خلال الاتصال بالحافلة مع نظام العاكس. يدمج معدات مساعدة خارجية للتحكم المركزي ويدعم التنفيذ الآلي لعمليات اختبار المحركات منخفضة الطاقة المخصصة (مثل استقرار الخمول واختبار استهلاك الوقود في ظل الحمل الخفيف).



4) نظام الحصول على البيانات: وحدة اكتساب عالية السرعة ذات 16 قناة (تردد أخذ العينات 200 هرتز، تلبي احتياجات الحصول على المعلمات منخفضة الطاقة) مع وظيفة تكييف الإشارة المتكاملة، والتي تنقل المعلمات الرئيسية مثل عزم الدوران والسرعة واستهلاك الوقود في الوقت الفعلي إلى نظام القياس والتحكم للتحليل والتخزين.



5) المعدات المساعدة: منظم حرارة سائل تبريد صغير (15 لتر/دقيقة، مناسب لمتطلبات التبريد منخفضة الطاقة)، مقياس دخان معتم صغير من AVL، خنق إلكتروني مزدوج القناة، صمام ضغط خلفي للعادم صغير ومستشعر ضغط الوقود منخفض الضغط (مناسب لأنظمة وقود المحركات منخفضة الطاقة).



5. المعلمات الفنية للدينامومتر الكهربائي لمحرك الديزل بقدرة 22 كيلو واط​



المعلمات	المؤشرات الفنية
مصنعي المحركات	Seelong​
الطاقة المقدرة	22kW​
عزم الدوران المقنن	210Nm​
السرعة المقدرة	1000rpm​
السرعة القصوى	4000rpm​
نطاق سرعة عزم الدوران الثابت	0-1000rpm​
نطاق سرعة الطاقة الثابتة	1000-4000 دورة في الدقيقة
نماذج مستشعرات عزم الدوران	T40B
نطاق مستشعر عزم الدوران (نيوتن متر)	0-500 نيوتن متر​
درجة الدقة	0.05%FS​



6. المزايا الأساسية لنظام اختبار محرك الديزل الكهربائي الديناميكي SSCD22-1000-4000 بقدرة 22 كيلو واط

1) التكيف الدقيق للمحركات منخفضة الطاقة: تم تحسين خوارزمية التحميل للطرازات من فئة 22 كيلو واط، والتي يمكنها تنفيذ ظروف تشغيل محددة منخفضة الطاقة بشكل ثابت مثل الحمل الخفيف والتباطؤ، وتلبية متطلبات اختبار التحمل لمدة 500 ساعة (مطابقة لشدة استخدام المحركات منخفضة الطاقة).

2) تصميم خفيف الوزن وموفر للطاقة: يقل الوزن الإجمالي للمعدات بنسبة 15٪ عن وزن منصة الاختبار التقليدية بنفس الطاقة. جنبًا إلى جنب مع نظام استعادة الطاقة منخفضة الطاقة، يتم تقليل استهلاك طاقة الاختبار بأكثر من 30٪ مقارنة بآلة الحمل المقاوم، مما يجعلها مناسبة لسيناريوهات الاختبار الصغيرة في المختبرات.

3) تكلفة منخفضة وسهولة التشغيل والصيانة: المكونات المعيارية صغيرة الحجم ولا تتطلب بنية تحتية واسعة النطاق للتركيب؛ أجزاء التآكل ذات مواصفات عالمية ولها تكاليف استبدال منخفضة، مع وقت صيانة سنوية ≤15 ساعة (خفض العتبة للاستخدام من قبل الشركات الصغيرة).

4) توافق مرن عبر سيناريوهات متعددة: يدعم اختبار المحركات للمركبات التجارية الصغيرة والآلات الزراعية الصغيرة ومجموعات المولدات بقدرة 10-30 كيلو فولت أمبير. يمكنه التبديل بسرعة بين أوضاع التشغيل لتلبية احتياجات الاختبار المتنوعة للطرازات منخفضة الطاقة.

7. تطبيقات نظام اختبار محرك الديزل الكهربائي الديناميكي SSCD22-1000-4000 بقدرة 22 كيلو واط

1) البحث والتطوير للمركبات التجارية الصغيرة/الشاحنات الخفيفة: يتم اختبار محركات الديزل بقدرة 22 كيلو واط للشاحنات الصغيرة التي تقل عن 3 أطنان والحافلات الخفيفة ذات 6-9 مقاعد من أجل استقرار الخمول واستهلاك الوقود في ظل الحمل المنخفض وأداء الانبعاثات.

2) التحقق من الآلات الزراعية الصغيرة: تُستخدم محركات الديزل المناسبة للجرارات المشي والحصادات الصغيرة لمحاكاة ظروف التشغيل الخفيفة في الحقل للتحقق من مطابقة الطاقة والموثوقية.

3) اختبار الطاقة العامة الصغيرة: يوفر معايرة الطاقة وتقييم استهلاك الوقود واختبار أداء التشغيل لمجموعات المولدات بقدرة 10-30 كيلو فولت أمبير ومحركات الديزل من فئة 22 كيلو واط لمضخات المياه الصناعية الصغيرة.

4) فحص جودة صيانة ما بعد البيع: تستخدمها ورش إصلاح السيارات ومحطات الآلات الزراعية للتحقق من استعادة أداء محركات الديزل منخفضة الطاقة بعد الإصلاح، وإصدار تقارير اختبار بسيطة بسرعة.

8. قائمة نماذج نظام اختبار محرك الديزل الكهربائي الديناميكي



الموديل	الطاقة (كيلو واط)	عزم الدوران (نيوتن متر)	السرعة المقدرة (دورة في الدقيقة)	السرعة القصوى (دورة في الدقيقة)	دقة قياس عزم الدوران
SSCD15-1000/4000	15	143	1000	4000	0.2%FS
SSCD22-1000/4000	22	210	1000	4000	0.2%FS
SSCD30-1000/4000	30	286	1000	4000	0.2%FS
SSCD45-1000/4000	45	430	1000	4000	0.2%FS
SSCD60-1000/4000	60	573	1000	4000	0.2%FS
SSCD90-1000/3500	90	859	1000	3500	0.2%FS
SSCD110-1000/3500	110	1050	1000	3500	0.2%FS
SSCD160-1000/3500	160	1528	1000	3500	0.2%FS
SSCD200-1000/3300	200	1910	1000	3300	0.2%FS
SSCD250-1000/3300	250	2387	1000	3300	0.2%FS
SSCD300-1000/3300	300	2865	1000	3300	0.2%FS
SSCD30-1500/5000	30	191	1500	5000	0.2%FS
SSCD45-1500/5000	45	286	1500	5000	0.2%FS
SSCD60-1500/5000	60	382	1500	5000	0.2%FS
SSCD90-1500/5000	90	573	1500	5000	0.2%FS
SSCD132-1500/4500	132	840	1500	4500	0.2%FS
SSCD160-1500/4500	160	1019	1500	4500	0.2%FS
SSCD200-1500/4000	200	1273	1500	4000	0.2%FS
SSCD250-1500/4000	250	1592	1500	4000	0.2%FS
SSCD300-1500/3800	300	1910	1500	3800	0.2%FS
SSCD315-1500/3800	315	2005	1500	3800	0.2%FS
SSCD355-1500/3800	355	2260	1500	3800	0.2%FS
SSCD400-1500/3800	400	2546	1500	3800	0.2%FS
SSCD500-1500/3800	500	3183	1500	3800	0.2%FS
يمكن تخصيصه





•التوصيل: يتم شحن النماذج القياسية في غضون 55 يومًا (دورة الإنتاج للمعدات متوسطة الطاقة أقصر من 160 كيلو واط)؛ يتم شحن النماذج المخصصة في غضون 55-110 يومًا (بما في ذلك المساعدة في الخدمات اللوجستية الدولية والتخليص الجمركي، وقائمة إعلان جمركي خاصة للمعدات متوسطة الطاقة). تتوفر أيضًا "مجموعة تركيب معيارية" (مع خطوط أساسية متصلة مسبقًا، مما يقلل وقت التركيب في الموقع إلى يومين).



•خدمة ما بعد البيع: يتم ضمان المكونات الأساسية (الدينامومتر، شفة عزم الدوران) لمدة عام واحد، ونحن نقدم دعمًا فنيًا ثنائي اللغة مدى الحياة باللغتين الصينية والإنجليزية (وقت الاستجابة ≤ 4 ساعات). يتم شحن قطع الغيار محليًا في غضون 24 ساعة وتسليمها دوليًا في غضون 7 أيام. نوفر أيضًا تدريبًا مجانيًا للمشغلين لمدة 1.5 يوم (بما في ذلك برنامج تعليمي خاص حول اختبار المحركات متوسطة الطاقة)، وندعم التصحيح عن بُعد (على جهاز كمبيوتر، بما في ذلك التوجيه بشأن تكوين الحلول المعيارية).
