تفاصيل المنتج:
|
| الشهادات: | سي إم سي، ISO9001، ISO45001، ISO14001، سي | نطاق عزم الدوران الثابت: | 0-1500 دورة في الدقيقة |
|---|---|---|---|
| نطاق الطاقة المستمر: | 1500-3800 دورة في الدقيقة | ضمان: | 1 سنة |
| أقصى سرعة العمل: | 3800 دورة في الدقيقة | عزم الدوران المقدر: | 2001 نيوتن متر |
| القوة المقدرة: | 315kw | نطاق القياس: | 0-3500 نيوتن متر |
| وزن: | 1500 كجم | الجهد المقنن: | 380 فولت |
| يكتب: | مقياس القوة الكهربائية |
| اسم المكون | المواصفات الأساسية | العلامة التجارية |

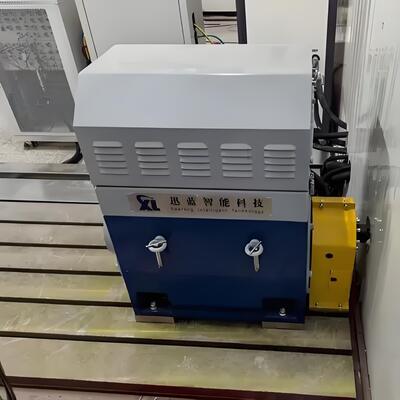

| SSCD315-1500/3800 الدينامومتر الكهربائي | الطاقة: 315 كيلوواط؛ السرعة الاسمية: 1500 دورة في الدقيقة؛ عزم الدوران الاسمية: 2001Nm؛ السرعة القصوى: 3800 دورة في الدقيقة؛ سرعة الطاقة الثابتة: 1500-3800 دورة في الدقيقة؛ نظام تبريد بالماء عالي الكفاءة. | سيلونغ |
| مستشعر عزم دوران دقيق جداً | نطاق القياس: 0-3000Nm (دقة: 0.15٪ FS) ، وقت الاستجابة الديناميكية ≤1ms | HBM |

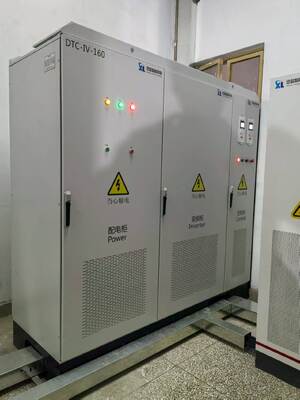

| نظام عاكس تردد متغير ذكي | الجهد الدخالي: ثلاثي المراحل AC 380V-480V؛ تردد: 50-60Hz؛ قيمة حماية من التيار الزائد: 1.8 مرة من التيار الاسمي؛ مجهزة بتكنولوجيا التحكم بالمتجهات، تدعم ضبط الدوران الدقيق،ودمج حماية الزيادة، حماية الدائرة القصيرة، وآلية حماية ثلاثية تحذير درجة الحرارة. | سيمنز |
| نظام القياس والتحكم XLP-1000 | جهاز كمبيوتر صناعي: IPC710 ، وحدة المعالجة المركزية: i7 ، ذاكرة: 32GB ، قرص صلب: 1TB ، برنامج نظام القياس والتحكم XLP-1000 | سيلونغ |
| نظام جمع البيانات | تتضمن وحدات اكتساب درجة الحرارة / الاهتزاز / الضوضاء / الضغط ؛ نطاق درجة الحرارة -40 ~ 300 °C (دقة ± 0.3 °C) ؛ تردد الاهتزاز 5Hz-20kHz ؛ نطاق قياس الضغط 0-10MPa (دقة ± 0.2٪ FS). | سيلونغ |
| تحليل الطاقة | النموذج: WT3006؛ الدقة الأساسية: 0.03% (0.01% من القراءة + 0.02% من النطاق) ؛ عرض النطاق الترددي: DC، 0.1Hz -1MHz؛ شاشة لمسة LCD > 6 قنوات + MTR | سيلونغ |
| محول التيار | نطاق القياس 1000A، درجة الدقة 0.03٪ FS، فئة العزل F. | سيلونغ |
| محاكي البطارية | الجهد الخارجي: 36-1200 فولت؛ الطاقة الاسمية: 315 كيلوواط؛ الطاقة القصوى: 400 كيلوواط؛ التيار الاسمية: 800A؛ التيار القصوى: 1000A؛ الجهد العكسي: 380-450 فولت؛يدعم 8 أنواع من نماذج البطارية (بما في ذلك محاكاة البطارية الصلبة). | سيلونغ |
| المكونات الاختيارية | ربطات عالية الأداء | سرعة مسموح بها: 6000 دورة في الدقيقة، عزم دوران مسموح به: 3000 Nm، هيكل عازل مرن |
| دعامة محرك قابلة للتعديل | نطاق تعديل الدعامات (ارتفاع مركز المحرك): 250mm-600mm ؛ قدرة الحمل: ≥400kg | |
| منصة حديدية صلبة عالية الدقة | المادة: HT350 (قوة الشد ≥ 350MPa) ، هيكل التخفيف من مخروط العسل ، خطأ السطح ≤0.02mm/m | |
| صمامات صدمة مركبة | مضخم صدمات رباعي خفيف قابل للتعديل مع كفاءة تخفيف ≥92٪ ، مناسبة لمتطلبات قمع الاهتزاز في اختبار الطاقة المتوسطة إلى العالية. |
| المعلمات | المؤشرات التقنية |
| مصنع دينامومترات كهربائية | سيلونغ |
| الطاقة الاسمية | 315كيلوواط |
| عزم دوران اسمي | 2001Nm |
| السرعة الاسمية | 1500 دورة في الدقيقة |
| السرعة القصوى | 3800دورة في الدقيقة |
| نطاق سرعة عزم دوران ثابت | 0-1500 دورة في الدقيقة |
| نطاق سرعة الطاقة الثابتة | 1500-3800 دورة في الدقيقة |
| نموذج جهاز استشعار عزم الدوران | T40FM |
| مصنع مستشعر عزم الدوران | HBM |
| نطاق جهاز استشعار عزم الدوران (Nm) | 0-3000Nm |
| مستوى الدقة | 0.15% FS |
3.SSCD315-1500/3800 315KW محرك مركبة الطاقة الجديدةمقعد اختبار الدينامومترالنظام المزايا الرئيسية
1)قوة عالية مع تكييف دقيق: دينامومتر القلب لديه قوة اسمية 315 كيلوواط ، ومدى عزم الدوران من 0-3000Nm ، وسرعة أقصى 3800rpm ، ومدى الطاقة الثابتة من 1500-3800rpm. It is precisely matched to the full load and extreme working condition testing requirements of mid-range high power motors in medium and heavy-duty commercial vehicles and medium-sized construction machineryوهي متوافقة مع منتجات المحرك مع خصائص سرعات متعددة، مما يجعل القدرة على التكيف أكثر استهدافًا.
2)دقة القياس الرائدة في الصناعة: مجهزة بمستشعر عزم دوران عالي الدقة HBM (دقة 0.15٪ FS) ومحلل طاقة Seelong WT3006 (دقة أساسية 0.03٪) ، إلى جانب وحدة اكتساب بيانات عالية السرعة 10kHz ،يحقق التقاط دقيق للمعلمات الرئيسية مثل العزم، الطاقة، درجة الحرارة، والاهتزاز، مع معدل خطأ البيانات أقل من 0.3٪، وتلبية معايير الاختبار عالية الدقة.
3)يقدم النظام قدرة مرنة على التوسع: يُدعم محاكي البطارية فولتاج خروجي واسع من 36-1200 فولت و 8 أنواع من نماذج البطارية (بما في ذلك بطاريات الحالة الصلبة الناشئة) ، مع ذروة التيار 1000A ،قابلة للتكيف مع أنظمة مختلفة لتزويد طاقة المحركات ذات الطاقة العالية المتوسطة؛ نظام محول التردد المتغير الذكي من سيمنز متوافق مع فولتاج دخول واسع من 380V-480V ،ويحقق استجابة ديناميكية وتعديل سريع على أساس تكنولوجيا التحكم في المتجهات، يظهر استقرار تشغيلي ممتاز وقدرات مكافحة التداخل ، ويمكن توسيع وحداتها الوظيفية وفقًا لمتطلبات الاختبار.
4)تصميم هيكلي موثوق ودائم: خضعت جميع المكونات الأساسية للتحقق على المدى الطويل في ظل ظروف القوة المتوسطة والعالية. دعامات تركيب خيارية تحمل حمولة عالية (250-600 مم قابلة للتعديل) ،HT350 منصات الصلبة عالية القوة، ويمكن تجهيز سماعات الصدمات المركبة لقمع تدخلات الاهتزاز بشكل فعال أثناء الاختبار وضمان التشغيل المستقر للمعدات على المدى الطويل.التصميم الوحدي يدعم التوسع الوظيفي والتعديل المخصص، مما يجعل الصيانة أكثر ملاءمة.
4. SSCD315-1500/3800 315KW محرك مركبات الطاقة الجديدةمقعد اختبار الدينامومتر الكهربائيالنظام مجالات التطبيق
1)مجال المركبات المتوسطة والثقيلة للطاقة الجديدة: قابلة للتكيف مع الطاقة، الدوران، الكفاءة، المتانة، وتجربة قابلية التكيف مع البيئة عالية ومنخفضة درجة الحرارة لمحركات القيادة للشاحنات المتوسطة والثقيلة الطاقة الجديدة، والحافلات المتوسطة الحجم،مركبات تعدين خفيفة، وما إلى ذلك، ومطابقة متطلبات مطابقة بطارية الطاقة السائدة.
2)مجال المعدات الصناعية المتوسطة الحجم: يمكننا إجراء اختبارات المصنع، واختبار النوع والتحقق من الموثوقية لمحركات المحرك الصناعي من 315 كيلوواط أو أقل، ومجموعات مولدات صغيرة ومتوسطة الحجم ومحركات مطابقة للضاغط،تغطي سيناريوهات التطبيق في الصناعة الخفيفة، مواد البناء، الآلات العامة والصناعات الأخرى.
3)قطاع المعدات الخاصة المتوسطة: يلبي الاحتياجات الخاصة لاختبار المحركات الخاصة للآلات الهندسية الصغيرة والمتوسطة الحجم (المحمولات، الحفارات الصغيرة) ، وأنظمة الدفع الخاصة للسيارات،محركات الجر للسكك الحديدية الخفيفة، وما إلى ذلك ، وهي مخصصة لظروف العمل المعقدة مع عزم الدوران المتوسط إلى العالي ، سرعة واسعة ، وتأثير متوسط.
4)قطاع البحث والتطوير والاختبار: نحن نقدم لمعاهد البحوث المحلية، مراكز البحث والتطوير للسيارات، ومنظمات الاختبار من طرف ثالث مع أداء البحث والتطوير، اختبار الامتثال للمعايير،وحلول اختبار مخصصة لمحركات الطاقة العالية متوسطة النطاقدعم تحسين وتحقق مبتكر من تكنولوجيات المحركات الناضجة.
5. SSCD315-1500/3800 315KW محرك مركبات الطاقة الجديدةمقعد اختبار الدينامومتر الكهربائيالنظام المعيار المرجعيs
المعايير الوطنية
المعايير الدولية
المعايير الخاصة بالمكونات
6قائمة النماذج لنظام مقاعد اختبار الدينامومتر الكهربائي للسيارات ذات الطاقة الجديدة
| النموذج | الطاقة (كيلوواط) | عزم الدوران (Nm) | السرعة الاسمية (rpm) | السرعة القصوى (د / دقيقة) | دقة قياس عزم الدوران |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.15% FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.15% FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.15% FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.15% FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.15% FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.15% FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.15% FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.15% FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.15% FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.15% FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.15% FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.15% FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.15% FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.15% FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.15% FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.15% FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.15% FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.15% FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.15% FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.15% FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.15% FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 0.15% FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.15% FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 0.15% FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.15% FS |
7.التسليم ودعم ما بعد البيع
التسليم
يتم شحن النماذج القياسية في غضون 90 يومًا ، في حين يتم شحن النماذج المخصصة في غضون 120-150 يومًا (بما في ذلك المساعدة اللوجستية الدولية والتخليص الجمركي).التسليم يشمل مجموعة كاملة من المعدات، تعليمات التثبيت، دليل التشغيل، شهادة المعايرة، قائمة قطع الغيار، وغيرها من الوثائق الكاملة.
خدمة ما بعد البيع
1) خدمة الضمان: يتم ضمان المكونات الأساسية (الدينامومتر ، فليانج عزم الدوران ، نظام عاكس التردد المتغير) لمدة عام واحد ، وسيتم إصلاح الأجزاء المعيبة أو استبدالها مجانًا خلال فترة الضمان.
2) الدعم التقني: يتم توفير الدعم الفني ثنائي اللغة (الصينية والإنجليزية) مدى الحياة ، مع وقت استجابة أقل من أو يساوي 4 ساعات ؛ التحليل عن بعد (على أساس الكمبيوتر) ،إرشادات تكوين الحلول الوحيدة، والإجابات عبر الإنترنت على الأسئلة التقنية مدعومة.
3) خدمات التدريب: نحن نقدم يومين من التدريب المجانية على الموقع، تغطي تركيب المعدات، وإعدادات المعلمات، واختبار حالة التشغيل، وتحليل البيانات، والصيانة اليومية،لضمان مهارة المستخدمين في تشغيل النظام.
8أسئلة شائعة
س: ما هو الحد الأدنى لكمية الطلب للتعاون بيننا؟
ج: نحن ندعم الطلبات الصغيرة من 1 قطعة لمنتجات المخزون.
س: كيف يمكنني معرفة المزيد عن المنتجات؟
ج: الرجاء ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني.
س: ما هو مدة الدفع؟
ج: عادة ما يكون الودائع 40٪ T / T، ودفع كامل قبل الشحن.
س: ما هو وقت التوصيل لطلباتي؟
ج: دورة إنتاج الدينامومترات هي 6-8 أسابيع، دورة إنتاج أجهزة الاستشعار هي 2-3 أسابيع، المنتجات الأخرى يرجى الاتصال بنا.
س: كيف نحصل على الحل الكلي لمركز الاختبار؟
ج: اترك لنا بريدك الإلكتروني، سيقوم طاقمنا الفني بالتواصل معك حول الخطة التفصيلية.
س: هل يمكن أن آتي لزيارة مصنعكم؟
ج: بالتأكيد، أنت مرحب بك دائماً للزيارة.
