تفاصيل المنتج:
|
| الشهادات: | سي، إم سي، إسو 9001، إسو 45001، إسو 14001 | نطاق عزم الدوران الثابت: | 0-1500 دورة في الدقيقة |
|---|---|---|---|
| نطاق الطاقة المستمر: | 1500-3800 دورة في الدقيقة | ضمان: | 1 سنة |
| أقصى سرعة العمل: | 3800 دورة في الدقيقة | عزم الدوران المقدر: | 2238 نيوتن متر |
| القوة المقدرة: | 355kw | نطاق القياس: | 0-2500 نيوتن متر |
| وزن: | 1700 كجم | الجهد المقنن: | 380 فولت |
| يكتب: | مقياس القوة الكهربائية | ||
| إبراز: | دينامومتر محرك ديزل 355 كيلو واط,مقعد اختبار الدينامومتر الكهربائي,نظام اختبار المحرك مع الضمان,electric dynamometer test bench,engine test system with warranty |
||

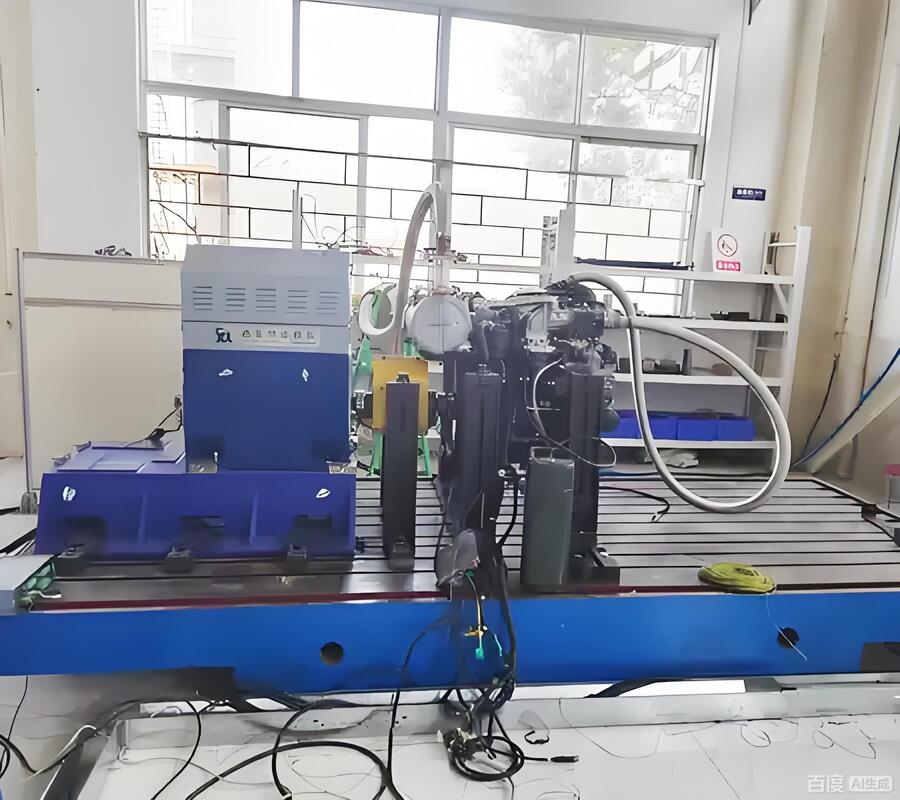

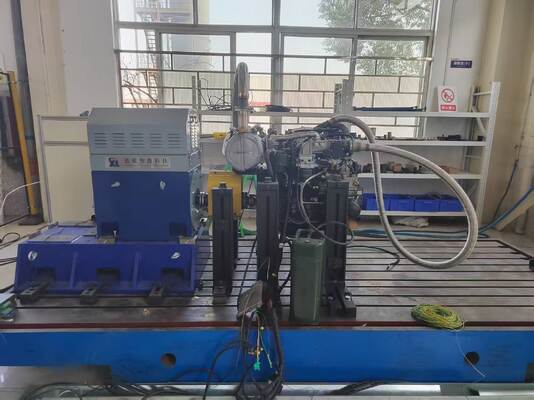

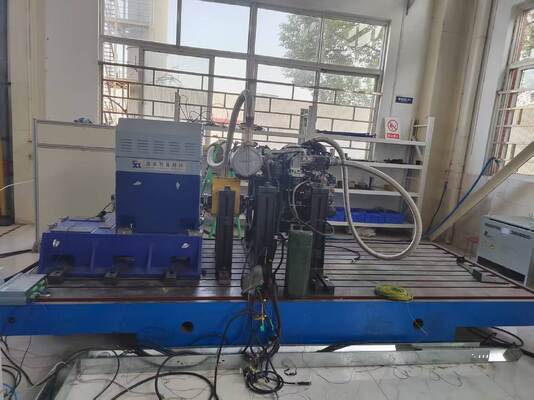

نظام اختبار محرك الديزل SSCD355-1500-3800 355kW مع جهاز اختبار دينامومتر كهربائي
1.15003800-3800 355kW ديزلنظام اختبار محرك الديزل مع جهاز اختبار دينامومتر كهربائي الوصف
يستخدم نظام اختبار محرك الديزل 355kW مع جهاز اختبار دينامومتر كهربائي جهاز اختبار دينامومتر كهربائي تيار متردد عالي الطاقة كوحدة الاختبار الأساسية، وهو مجهز بنظام عاكس تردد متغير نشط رباعي الأرباع مستورد كوحدة التحكم الأساسية، ويدعم وضع التشغيل رباعي الأرباع. يمكن إرجاع الطاقة الكهربائية المتولدة أثناء الاختبار مباشرة إلى الشبكة، مما يحقق استعادة طاقة فعالة. يعتمد نظام القياس والتحكم XLE-3000 الذي تمت ترقيته، والذي يتمتع بقدرات حساب ومعالجة أقوى ويمكنه إكمال دورات اختبار مختلفة تلقائيًا كما هو مطلوب بموجب اللوائح الوطنية والمواصفات المحددة من قبل العملاء. وهو متوافق مع مختلف المعدات المساعدة الخارجية مثل عدادات استهلاك الوقود العابرة، وأجهزة درجة الحرارة الثابتة، ومعدات اختبار الانبعاثات. من خلال نظام الحصول على البيانات عالي الدقة، فإنه يجمع بشكل شامل معلمات تشغيل المحرك، ويدرك التسجيل في الوقت الفعلي، والمعالجة الذكية، والعرض المرئي، وينشئ تلقائيًا تقارير اختبار موحدة.
| العناصر | الوصف | براند |
| جهاز اختبار دينامومتر كهربائي | الطاقة المقدرة 355kW، السرعة القصوى 3800 دورة في الدقيقة. | سيلونج |
| شفة عزم الدوران | دقة قياس عزم الدوران ±0.2% FS | HBM |
| نظام عاكس التردد المتغير | السعة المقدرة ≥ 400kVA، تردد الإخراج 0-100 هرتز، زمن استجابة التحكم ≤ 1 مللي ثانية | ABB |
| XLE-1000 نظام القياس والتحكم وبرامج التحكم | تردد أخذ العينات ≥1000 هرتز، يدعم تحرير حلقة الاختبار المخصصة، ومتوافق مع واجهات بروتوكول متعددة. | سيلونج |
| نظام الحصول على البيانات | نطاق قياس درجة الحرارة: -40 درجة مئوية إلى 1200 درجة مئوية؛ نطاق قياس الضغط: 0-20 ميجا باسكال؛ دقة الحصول على البيانات: ±0.1% FS | HBM |
| جهاز التحكم في درجة حرارة سائل التبريد | نطاق التحكم في درجة الحرارة: 5 درجات مئوية إلى 100 درجة مئوية؛ دقة التحكم في درجة الحرارة: ±0.5 درجة مئوية؛ معدل التدفق الأقصى: 80 لتر/دقيقة | سيلونج |
| نظام عداد استهلاك الوقود العابر | نطاق القياس: 0.1~100 لتر/ساعة؛ دقة القياس: ±0.2% FS؛ زمن الاستجابة: ≤5 مللي ثانية | سيلونج |
| مقياس الدخان المعتم | نطاق القياس: 0~100% عتامة؛ الدقة: 0.1%؛ زمن الاستجابة: ≤100 مللي ثانية | AVL 439 |
| خانق إلكتروني | نطاق جهد الخرج قابل للتعديل من 0-5 فولت/0-2.5 فولت/0-10 فولت، دقة الخرج ±0.1% FS | سيلونج |
| مقياس تسرب المكبس | نطاق القياس: 0~500 لتر/دقيقة؛ دقة القياس: ±1% FS | سيلونج |
| جهاز التحكم في درجة الحرارة الثابتة المبرد بالهواء | نطاق التحكم في درجة الحرارة: 10 درجات مئوية إلى 80 درجة مئوية؛ دقة التحكم في درجة الحرارة: ±0.5 درجة مئوية؛ أقصى قدرة تبريد: 60 كيلو واط. | سيلونج |
| نظام تحليل الانبعاثات | دقة القياس ±1% FS، زمن الاستجابة ≤200 مللي ثانية | AVL SESAM i60 |
2.SSCD355-1500-3800355kWديزلهنجينهلكتريكدينامومتر تقنيفارامترات
| المعلمات | المؤشرات الفنية |
| جهاز اختبار دينامومترالشركة المصنعة | سيلونج |
| الطاقة المقدرة | 355kW |
| عزم الدوران المقدر | 2238 نيوتن متر |
| السرعة المقدرة | 1500 دورة في الدقيقة |
| السرعة القصوى | 3800 دورة في الدقيقة |
| نطاق سرعة عزم الدوران الثابت | 500-1500 دورة في الدقيقة |
| نطاق سرعة الطاقة الثابتة | 1500-3800 دورة في الدقيقة |
| طراز مستشعر عزم الدوران | T120B |
| الشركة المصنعة لمستشعر عزم الدوران | HBM |
| نطاق مستشعر عزم الدوران (نيوتن متر) | 0-2500 نيوتن متر |
| مستوى الدقة | SSCD400-1500/3800 |
| دقة قياس السرعة | ±1دورة في الدقيقة |
| زمن استجابة النظام | ≤5 مللي ثانية |
| وقت التشغيل المستمر | ≥24 ساعة (بأقصى حمل) |
| طريقة التبريد | تبريد مائي قسري + تبريد مركب بالهواء |
| مستوى الحماية | IP54 |
| فئة العزل | مستوى F |
البحث والتطوير للمركبات التجارية الثقيلة:GB17691-2018: حدود الانبعاثات وطرق القياس للملوثات من مركبات الديزل الثقيلة (المعيار الوطني الإلزامي)، والذي يغطي على وجه التحديد متطلبات اختبار الانبعاثات لمحركات الديزل عالية الطاقة.
التحقق من الآلات الهندسية:GB/T 18297-2024: طرق اختبار أداء محركات السيارات (المعيار الوطني الموصى به)، ينطبق على محركات الديزل للسيارات عالية الطاقة والمعدات الهندسية.
اختبار الطاقة البحرية:GB/T 17692-2024: طريقة اختبار الطاقة الصافية لمحركات السيارات ومحركات الأقراص (المعيار الوطني الموصى به)، والتي تلبي متطلبات الاختبار الدقيق للطاقة الصافية لمحركات الفئة 355 كيلو واط.
تقييم مجموعة المولدات عالية الطاقة:GB/T 20891-2014: حدود الانبعاثات وطرق القياس لملوثات العادم من محركات الديزل المستخدمة في الآلات المتنقلة غير المخصصة للطرق، والتي تنطبق على اختبار المحركات عالية الطاقة في آلات البناء والسفن وغيرها من المجالات.
البحث والتطوير للمركبات التجارية الثقيلة:مزود بمستشعر عزم دوران عالي الدقة بنسبة 0.03% FS ونظام الحصول على البيانات عالي السرعة 1000 هرتز، يلتقط بدقة خصائص عزم الدوران المنخفض عالي السرعة والطاقة العالية للمحركات عالية الطاقة، ويلبي احتياجات الاختبار الدقيق للمعدات الثقيلة والطاقة البحرية وما إلى ذلك، وبيانات الاختبار لها تتبع قوي.2)
التحقق من الآلات الهندسية:يدعم الاختبار في نطاق سرعة واسع من 500-3800 دورة في الدقيقة، مع اتصال سلس بين نطاقات عزم الدوران الثابت والطاقة الثابتة. يمكنه محاكاة سيناريوهات معقدة مثل التغيرات المفاجئة في الحمل وظروف التشغيل المتغيرة باستمرار، وهو مناسب للاختبار الشامل لأداء الطاقة والموثوقية والانبعاثات والأبعاد الأخرى لمحركات الديزل ذات الإزاحة الكبيرة والطاقة العالية.3)
اختبار الطاقة البحرية:يعتمد مرشح LC رباعي المراحل + تصميم تغذية مرتدة للطاقة المتوازية المعيارية IGBT، بكفاءة تغذية مرتدة تبلغ 99.1%، مما يقلل من استهلاك الطاقة بأكثر من 35% مقارنة بأجهزة اختبار دينامومتر المقاومة التقليدية، مما يوفر أكثر من 450000 يوان في تكاليف الكهرباء سنويًا، بما يتماشى مع مفهوم الاختبار الأخضر.4)
تقييم مجموعة المولدات عالية الطاقة:إنه يدمج نظام محول التردد الثقيل ABB، ومستشعر HBM عالي الدقة وبرنامج القياس والتحكم المخصص Xunlan، ولديه تشخيصات متعددة للأعطال، وحماية من الحمل الزائد ووظائف مراقبة درجة الحرارة. يمكنه ضمان التشغيل المستمر عالي الحمل على مدار 24 ساعة ويتجاوز متوسط الوقت بين الأعطال (MTBF) 8000 ساعة.5)
اختبار معدات الطاقة الصناعية:يتوافق مع العديد من المعايير الوطنية والصناعية مثل GB17691 و GB/T 18297، وهو متوافق مع محركات الديزل من فئة 355 كيلو واط في المركبات التجارية وآلات البناء والسفن ومجموعات المولدات وغيرها من المجالات. وهو يدعم متطلبات الاختبار المختلفة مثل أداء الطاقة وخصائص الانبعاثات واقتصاد الوقود والموثوقية، وهو متوافق مع واجهات المحركات من علامات تجارية متعددة.6)
تصنيف إعادة تصنيع المحركات:يدعم برنامج الاختبار والتحكم XLE -1000 واجهة تشغيل مرئية، وتحرير عملية الاختبار المخصصة، وإنشاء التقارير تلقائيًا، وتصدير البيانات بتنسيق Excel/PDF. كما أنه يدعم المراقبة عن بعد ونقل البيانات، مما يقلل من العتبة التشغيلية ويحسن كفاءة الاختبار.5.
البحث والتطوير للمركبات التجارية الثقيلة:بالنسبة لمحركات الديزل من فئة 355 كيلو واط المستخدمة في الشاحنات والمقطورات الثقيلة، نقوم بإجراء تحسين أداء الطاقة واختبار اقتصاد الوقود والتحقق من الامتثال للانبعاثات (الصين VI/B Euro VI)، مما يوفر دعمًا دقيقًا للبيانات لمطابقة المحرك والمركبة.2)
التحقق من الآلات الهندسية:يحاكي ظروف العمل القاسية للآلات الهندسية مثل الحفارات والرافعات واللوادر، بما في ذلك الأحمال الثقيلة والتغيرات المفاجئة في الحمل والتشغيل المستمر، لاختبار موثوقية المحرك واستقرار خرج الطاقة واستهلاك الوقود في البيئات القاسية.3)
اختبار الطاقة البحرية:متكيف مع المحركات الدافعة الرئيسية للسفن المتوسطة والكبيرة، فإنه يحاكي ظروف التشغيل مثل الحمل المتغير والملاحة بسرعة ثابتة والتسارع والتباطؤ أثناء الملاحة، ويوفر بيانات رئيسية مثل كفاءة الدفع وأداء الانبعاثات والتحمل، ودعم تحسين أنظمة الطاقة البحرية.4)
تقييم مجموعة المولدات عالية الطاقة:اختبار استقرار الجهد واستقرار التردد وقدرة إمداد الطاقة المستمر وسرعة الاستجابة للطوارئ لمحرك الديزل 355 كيلو واط المستخدم في مجموعة المولدات في سيناريوهات مثل بدء التشغيل بالحمل والتشغيل بالحمل الكامل وتبديل الحمل، لضمان التشغيل الموثوق به لمجموعة المولدات.5)
اختبار معدات الطاقة الصناعية:ينطبق على محركات الديزل لمعدات الطاقة الصناعية مثل آلات التعدين ومعدات حقول النفط والضواغط الكبيرة، وإجراء اختبار المصنع وإعادة الفحص والصيانة والتحقق من ترقية الأداء لضمان التشغيل الآمن للمعدات.6)
تصنيف إعادة تصنيع المحركات:يتم اختبار محرك الديزل المعاد تصنيعه بقدرة 355 كيلو واط بجميع الأبعاد، بما في ذلك أداء الطاقة ومؤشرات الانبعاثات والموثوقية، لتوفير أساس اختبار موضوعي ودقيق لتصنيف جودة المنتجات المعاد تصنيعها وتوحيد صناعة إعادة التصنيع.6
| الطاقة (كيلو واط) | عزم الدوران (نيوتن متر) | السرعة المقدرة (دورة في الدقيقة) | السرعة القصوى (دورة في الدقيقة) | دقة قياس عزم الدوران | SSCD15-1000/4500 |
| 15 | 143 | 1000 | 3300 | 0.2%FS | SSCD400-1500/3800 |
| 30 | 191 | 1500 | 3300 | 0.2%FS | SSCD400-1500/3800 |
| 45 | 286 | 1000 | 3300 | 0.2%FS | SSCD400-1500/3800 |
| 60 | 382 | 1500 | 3300 | 0.2%FS | SSCD400-1500/3800 |
| 75 | 716 | 1000 | 3300 | 0.2%FS | SSCD400-1500/3800 |
| 90 | 573 | 1000 | 3300 | 0.2%FS | SSCD400-1500/3800 |
| 110 | 1050 | 1000 | 3300 | 0.2%FS | SSCD400-1500/3800 |
| 160 | 1019 | 1000 | 3300 | 0.2%FS | SSCD400-1500/3800 |
| 200 | 1273 | 1500 | 3300 | 0.2%FS | SSCD400-1500/3800 |
| 250 | 1592 | 1000 | 3300 | 0.2%FS | SSCD400-1500/3800 |
| 300 | 1910 | 1500 | 3300 | 0.2%FS | SSCD400-1500/3800 |
| 30 | 191 | 1500 | 3800 | 0.2%FS | SSCD400-1500/3800 |
| 45 | 286 | 1500 | 3800 | 0.2%FS | SSCD400-1500/3800 |
| 60 | 382 | 1500 | 3800 | 0.2%FS | SSCD400-1500/3800 |
| 90 | 573 | 1500 | 3800 | 0.2%FS | SSCD400-1500/3800 |
| 132 | 840 | 1500 | 3800 | 0.2%FS | SSCD400-1500/3800 |
| 160 | 1019 | 1500 | 3800 | 0.2%FS | SSCD400-1500/3800 |
| 200 | 1273 | 1500 | 3800 | 0.2%FS | SSCD400-1500/3800 |
| 250 | 1592 | 1500 | 3800 | 0.2%FS | SSCD400-1500/3800 |
| 300 | 1910 | 1500 | 3800 | 0.2% FS | SSCD400-1500/3800 |
| 315 | 2005 | 1500 | 3800 | 0.2% FS | SSCD400-1500/3800 |
| 355 | 2238 | 1500 | 3800 | 0.2% FS | SSCD400-1500/3800 |
| 400 | 2546 | 1500 | 3800 | 0.2% FS | 7. دعم التسليم وخدمات ما بعد البيع |
| 450 | 2865 | 1500 | 3800 | 0.2% FS | 7. دعم التسليم وخدمات ما بعد البيع |
| 500 | 3183 | 1500 | 3800 | 0.2% FS | 7. دعم التسليم وخدمات ما بعد البيع |
س: ما هو الحد الأدنى لكمية الطلب للتعاون لدينا؟
ج: نحن ندعم طلبًا تجريبيًا صغيرًا من قطعة واحدة لمنتجات المخزون.
س: كيف يمكنني معرفة المزيد عن المنتجات؟
ج: يرجى ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني الخاص بك.
س: ما هو مصطلح الدفع الخاص بك؟
ج: عادةً ما يكون إيداع 40% T/T، ويدفع بالكامل قبل الشحن.
س: ما هو المهلة الزمنية لطلباتي؟
ج: دورة إنتاج أجهزة اختبار دينامومتر هي 6-8 أسابيع، ودورة إنتاج المستشعرات هي 2-3 أسابيع، والمنتجات الأخرى يرجى الاتصال بنا.
س: كيف نحصل على الحل العام لمنصة الاختبار؟
ج: اترك لنا بريدك الإلكتروني، وسيتواصل معك موظفونا الفنيون بشأن الخطة التفصيلية.
س: هل يمكنني زيارة المصنع الخاص بك؟
ج: بالتأكيد، نرحب بك دائمًا للقيام بزيارة.
