تفاصيل المنتج:
|
| الشهادات: | سي إم سي، سي، إسو 9001، إسو 45001، إسو 14001 | نطاق عزم الدوران الثابت: | 0-3000 دورة في الدقيقة |
|---|---|---|---|
| نطاق الطاقة المستمر: | 3000-10000 دورة في الدقيقة | ضمان: | 1 سنة |
| أقصى سرعة العمل: | 10000 دورة في الدقيقة | عزم الدوران المقدر: | 420nm |
| القوة المقدرة: | 132 كيلو واط | نطاق القياس: | 0-1000 نيوتن متر |
| وزن: | 1000 كجم | الجهد المقنن: | 380 فولت |
| يكتب: | مقياس القوة الكهربائية | ||
| إبراز: | دينامومتر محرك الطائرات بدون طيار 132kW,مقعد اختبار دينامومتر التيار المتردد,نظام اختبار محرك بسرعة 10000 دورة في الدقيقة,AC dynamometer test bench,10000 RPM engine testing system |
||

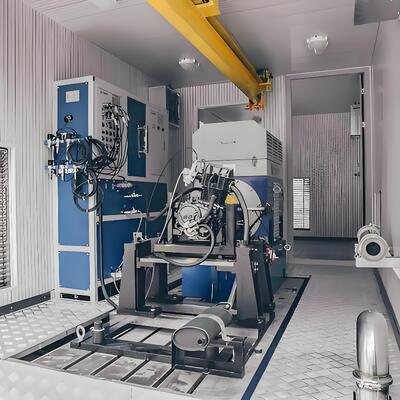

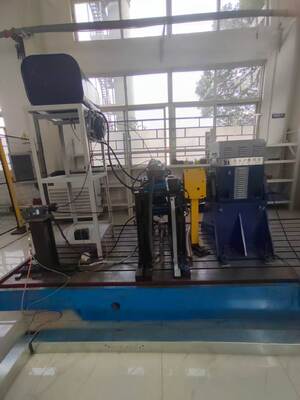

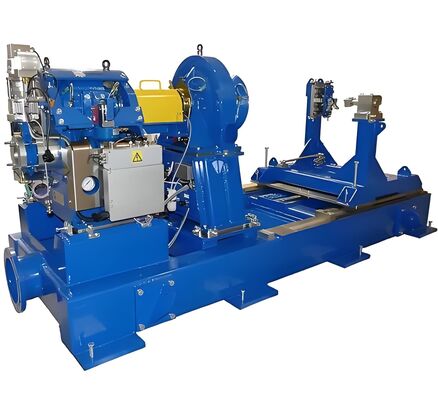

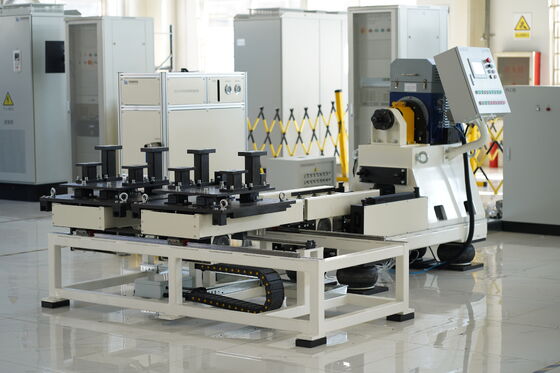

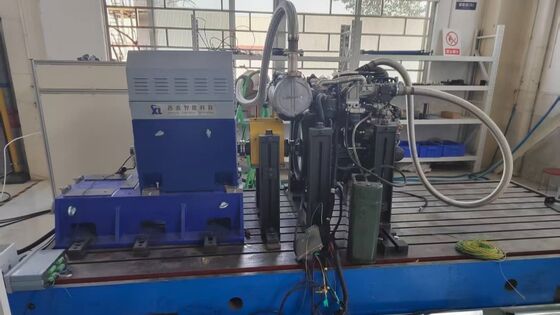

SSCG132-3000/10000 132kW جهاز بدون طيار محرك اختبار نظام مقاعد الدينامومتر
1. SSCG132-3000/10000 132kW محرك UAV اختبار الدينامومتر بنك نظام التكوين
مقعد اختبار محركات الطائرات بدون طيار SSCG132-3000/10000 132kW هو نظام اختبار شامل مصمم خصيصًا للبحث والتحقق من محركات الطائرات بدون طيار متوسطة والعالية الطاقة.هذا النظام يدمج دينامومتر كهربائي عالي الدقة، نظام قياس ومراقبة وحدات متعددة القنوات لجمع البيانات، والتي تمكن من تقييم شامل لمعلمات الأداء الرئيسية مثل عزم الدوران، والسرعة، والطاقة،واستهلاك الوقود لمحركات التوربوشفت / التوربوبريك من فئة 132 كيلوواط.
| اسم المكون | المواصفات الأساسية | العلامة التجارية |
| SSCG132-3000/10000 الدينامومتر الكهربائي | الطاقة: 132 كيلوواط ، السرعة الاسمية: 3000 دورة في الدقيقة ، السرعة القصوى: 10000 دورة في الدقيقة ، عزم دوران اسمي: 420 Nm ، نطاق سرعة الطاقة الثابتة: 3000-10000 دورة في الدقيقة ، نطاق سرعة عزم دوران ثابت: 0-3000 دورة في الدقيقة ، تبرد بالهواء. | سيلونغ |
| عجلة الدوران | 0-800Nm، دقة: 0.2% FS | HBM |
| نظام عاكس التردد المتغير | العلامة التجارية ABB ، 132 كيلوواط ، ثلاثي المراحل AC 380V ± 10 ٪ فولتاج المدخل ، مع حماية متعددة ضد الإفراط في الحمل والإفراط في الجهد والإفراط في الحرارة. | ABB |
| نظام القياس والتحكم XLE-1000 | جهاز كمبيوتر صناعي: IPC710 ؛ وحدة المعالجة المركزية: Intel Core I7 ؛ ذاكرة: 32GB DDR4 ؛ قرص صلب: 1TB SSD ؛ برنامج نظام قياس ومراقبة XLE-1000 مثبت مسبقًا (يدعم اكتساب البيانات في الوقت الحقيقي ، وتحليل المنحنى ،وتوليد التقارير) | سيلونغ |
| نظام جمع البيانات | يتضمن وحدة اكتساب درجة حرارة منخفضة (6 قنوات) و وحدة اكتساب درجة حرارة عالية (8 قنوات) و وحدة اكتساب التناظرية (8 قنوات) و جهاز استشعار الاكتساب درجة حرارة منخفضة (PT100),جهاز استشعار درجة حرارة عالية، جهاز استشعار ضغط، جهاز استشعار ضغط جوي، جهاز استشعار درجة الحرارة والرطوبة، وصندوق جمع البيانات، الخ. | سيلونغ |
| جهاز تشغيل الوقود | الأداء: 150N قوة التشغيل، ضربة 120mm؛ محاكاة الوقود الإلكترونية: قناة مزدوجة 0-2.5V/5V | سيلونغ |
| مقياس استهلاك الوقود | نوع الوزن ، نطاق القياس: 8-40 كجم / ساعة ، دقة: 0.2٪ FS | سيلونغ |
| مروحة طرد مركزي ذات تردد متغير | تستخدم لتبديد حرارة الجهاز الخاضع للاختبار؛ الطاقة: 32 كيلوواط | سيلونغ |
| اختياري - الارتباط | عزم الدوران المسموح به: 480 Nm؛ السرعة المسموح بها: 18000 r/min | سيلونغ |
| اختياري - دعامة المحرك | دعامة محرك غير قياسية حسب الطلب على شكل حرف L، سمك الحائط > 50 مم | سيلونغ |
| اختياري - صفيحة حديد الصب | المواد: HT300 (قوة الشد ≥300MPa) ؛ السطوح: ≤0.05mm/m؛ خشونة السطح: Ra≤1.6μm؛ مضاعفات الصدمات والألواح الصلبة تضمن الاستقرار أثناء الاختبار عالي السرعة. | سيلونغ |
| اختياري - مدعمات الصدمات | النوع: مغلق الصدمات بالربيع؛ الحمل الاسمي: 120-250kg/وحدة؛ معامل التخفيف: 0.2-0.3؛ تردد الاهتزاز المطبق: 6-12 هرتز ؛ ومدع الصدمات واللوحة الحديدية تضمن الاستقرار أثناء الاختبار عالي السرعة. | سيلونغ |
| المعلمات | المواصفات |
| النموذج | SSCG132-3000/10000 |
| الطاقة الاسمية | 132كيلوواط |
| السرعة الاسمية | 3000 دورة في الدقيقة |
| عزم دوران اسمي | 420Nm |
| السرعة القصوى | 10000 دورة في الدقيقة |
| نطاق سرعة الطاقة الثابتة | 3000-10000 دورة في الدقيقة |
| نطاق سرعة عزم دوران ثابت | 0-3000دورة في الدقيقة |
| طريقة التبريد | مبردة بالهواء |
| مستوى الحماية | IP54 |
| قدرة الحمل الزائد | 150% من الطاقة المسجلة |
| دقة قياس عزم الدوران | ± 0.2% FS |
| دقة قياس السرعة | ± 1 دورة في الدقيقة |
1) التحكم بدقة عالية في جميع ظروف التشغيل:فان شاشة عزم الدوران و مقياس استهلاك الوقود كلاهما يصل الى معيار الدقة العالية من 0.2% FSيدرك التحكم في تقلبات السرعة على نطاق واسع من السرعات (0-10000rpm) (القيمة النموذجية < ± 0).1 ٪) ، والتحويل السلس بين أوضاع عزم دوران ثابت (0-3000 دورة في الدقيقة) والطاقة الثابتة (3000-10000 دورة في الدقيقة) ، مما يضمن موثوقية ووحدة البيانات في ظل ظروف الاختبار المختلفة ،وتوفير أساس دقيق لتقييم أداء المحرك.
2) إدارة الطاقة من أربعة أجزاء:يدعم تشغيل الوضع المزدوج للكهرباء / المولدة ، ويقوم بتحسين آلية ردود الفعل للطاقة لاحتياجات الاختبار في الحالة الكاملة مثل البدء والوقوف والرحلة البحرية والسبرينت لمحركات الطائرات بدون طيار من فئة 132 كيلوواط.لديها كفاءة عالية في استرداد الطاقة، يقلل بشكل كبير من تكاليف استهلاك الطاقة خلال عملية الاختبار، ويتوافق مع مفهوم الاختبار الأخضر.
3) التوسع النموذجي والمرن:نظام القياس والتحكم XLE-1000 لديه قدرة قوية على جمع البيانات متعددة القنوات.ويمكن دمج دعامات المحرك بمرونة وفقًا لمتطلبات الاختبار الخاصة بنماذج وأنواع مختلفة من محركات 132 كيلوواط، التكيف مع سيناريوهات الاختبار المتنوعة وتحسين إمكانية إعادة استخدام النظام ونطاق تطبيقه بشكل كبير.
4) حماية السلامة عالية السرعة:نظام عاكس التردد المتغير يدمج آليات حماية متعددة ضد الإفراط في الحمل والإفراط في الجهد والإفراط في الحرارة.إنه يعزز تصميم الاستقرار الهيكلي للمعدات لسيناريوهات التشغيل عالية السرعة،000 دورة في الدقيقة ، يقاوم بفعالية الاصطدام الميكانيكي الناجم عن التشغيل بسرعة عالية ، ويقلل من خطر فشل المعدات ، ويضمن أن عملية الاختبار آمنة وقابلة للسيطرة.
5) انخفاض التداخل وتصميم مستقر:ويتم تكييف عازل الربيع بدقة لتردد الاهتزازات من 6-12 هرتز. جنبا إلى جنب مع الصلابة العالية وخصائص الاهتزازات المنخفضة للصفحة الصلبة HT300 عالية القوة،يشكل حماية الضغط المزدوجة، مما يقلل إلى حد كبير من التداخل الخارجي وتذبذب المعدات أثناء التشغيل بسرعة عالية ، مما يضمن عدم تأثير دقة الاختبار على نطاق واسع من السرعات.
1) تطوير محركات المركبات الجوية بدون طيار:اختبار الأداء للعملية بأكملها للبدء، والتسارع، والبحر، والكبح من 132kW محركات توربوشفت / توربوبروك،التحقق بدقة من معايير الأداء الأساسية في نطاق العزم الثابت (0-3000 دورة في الدقيقة) والقوة الثابتة (3000-10000 دورة في الدقيقة)، وتوفير دعم البيانات الرئيسية لتحسين هيكل المحرك وتعديل الطاقة.
2) التحقق من محركات الطيران المتوسطة والكبيرة:مخصص لاختبار متانة وموثوقية أنظمة الطاقة للطائرات بدون طيار ذات الحمولة المتوسطة والكبيرة ، والمروحيات الخفيفة ، الخ.يمكن أن يحاكي ظروف العمل القاسية مثل ارتفاع عال ودرجة حرارة عاليةتقييم استقرار المحرك في حالة التشغيل المستمر عند سرعة عالية 10000 دورة في الدقيقة.وتقييم أداء التوافق للمواد الرئيسية مثل سبائك الحرارة العالية وسبائك التيتانيوم.
3) اختبار طاقة الطاقة الجديدة المتوسطة:يدعم تقييم وتحسين كفاءة ردود فعل الطاقة للطائرات بدون طيار الهجينة متوسطة الطاقة،ويختبر ويتحقق من منطق توزيع الطاقة من أنظمة الطاقة من فئة 132 كيلوواط للمساعدة في تحسين قدرة الطائرة على التحمل وكفاءة استخدام الطاقة.
4) معايرة المحرك الصناعية عالية الدقة:تستخدم للتعديل المميز لسرعة عزم دوران محركات متوسطة وعالية الطاقة التي تتطلب نطاقًا واسعًا من السرعة (0-10000rpm)تلبية احتياجات المعايرة من سيناريوهات التحكم عالية الدقة مثل محركات الطيران والفضاء ومحركات القيادة الصناعية الراقية، وتحسين دقة تشغيل المحرك واستقراره.
| النموذج | الطاقة (كيلوواط) | عزم الدوران (Nm) | السرعة الاسمية (rpm) | السرعة القصوى (د / دقيقة) | نطاق عزم دوران ثابت (rpm) | نطاق الطاقة الثابتة (rpm) | دقة قياس عزم الدوران (٪ FS) |
| الـ SSCG30-3000/10000 | 30 | 95 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| الـ SSCG45-3000/10000 | 45 | 143 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| الـ SSCG60-3000/10000 | 60 | 191 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| الـ SSCG75-3000/10000 | 75 | 238 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| الـ SSCG90-3000/10000 | 90 | 286 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| الـ SSCG110-3000/10000 | 110 | 350 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| الـ SSCG160-3000/10000 | 160 | 509 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
يدعم الخدمات المخصصة: يمكن تخصيص نطاق السرعة ونطاق عزم الدوران ووظائف برنامج الاختبار وحلول التكيف مع البيئة الخاصة وفقًا للمتطلبات.
7. التسليم ودعم ما بعد البيع
خدمات التوصيل
1) النماذج القياسية: السفينة خلال 90 يوماً (بما في ذلك الاختبار المسبق قبل التسليم لضمان التثبيت السريع عند الوصول).
2) نماذج مخصصة: التسليم في 90-120 يوما، تغطي الخدمات اللوجستية الدولية والتوزيع إلى المناطق الرئيسية في جميع أنحاء العالم بما في ذلك أوروبا وأمريكا وجنوب شرق آسيا،والشرق الأوسط (خيارات النقل البحري / البري المتاحة)، بما في ذلك التعبئة الآمنة ومعالجة مقاومة للرطوبة والصدأ).
3) خدمات الدعم: نحن نقدم وثائق إصدار الشهادات الكاملة وشهادات المنشأوخبير لوجستيات مخصص سوف يتابع خلال العملية للمساعدة في التخليص الجمركي وضمان التسليم الآمن في الوقت المناسب للمعدات الكبيرة إلى الموقع.
دعم ما بعد البيع
1) الضمانالتعهد: ضمان مدته سنة واحدة على المكونات الأساسية (الدينامومتر، فلانج عزم الدوران) ، وصيانة مدى الحياة؛ خدمات إصلاح وإصلاح مجانية خلال فترة الضمان، باستثناء الأضرار الناجمة عن الخطأ البشري.
2) الدعم التقني: خدمة ثنائية اللغة على مدار الساعة (الإنجليزية والصينية) ، وقت الاستجابة ≤ 4 ساعات
3) خدمات التثبيت والتشغيل والتدريب: المستخدم هو المسؤول عن التثبيت الأساسي في الموقع. سيلونغ سوف ترسل فنيين محترفين لتقديم التوجيه في الموقع (بما في ذلك وضع المعدات ومعايرة،ومواصفات اتصال خط الأنابيب / الخط)؛ سيتم التعامل مع تشغيل المعدات بالكامل من قبلنا (بما في ذلك اختبار تشغيل الطاقة ، ومعايرة المعلمات ، واختبار ربط النظام) ؛سيتم توفير 3 أيام من التدريب المهني التشغيلي المجانية (تغطية تشغيل المعدات، إعدادات المعلمات، الصيانة اليومية، وإصلاح الأخطاء) لضمان أن المشغلين مهرة في استخدام معدات واسعة النطاق.
4) الخدمة عن بعد: يدعم إصلاح الأخطاء عن بعد عن طريق الكمبيوتر وتحديث النظام وإرشادات تكوين الحلول الوحيدة ، ويقوم بحل المشكلات التقنية بسرعة أثناء الاستخدام وتقليل الخسائر في وقت التوقف.
8أسئلة شائعة
س: ما هو الحد الأدنى لكمية الطلب للتعاون بيننا؟
ج: نحن ندعم الطلبات الصغيرة من 1 قطعة لمنتجات المخزون.
س: كيف يمكنني معرفة المزيد عن المنتجات؟
ج: الرجاء ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني.
س: ما هو مدة الدفع؟
ج: عادة ما يكون الودائع 40٪ T / T، ودفع كامل قبل الشحن.
س: ما هو وقت التوصيل لطلباتي؟
ج: دورة إنتاج الدينامومترات هي 6-8 أسابيع، دورة إنتاج أجهزة الاستشعار هي 2-3 أسابيع، المنتجات الأخرى يرجى الاتصال بنا.
س: كيف نحصل على الحل الكلي لمركز الاختبار؟
ج: اترك لنا بريدك الإلكتروني، سيقوم طاقمنا الفني بالتواصل معك حول الخطة التفصيلية.
س: هل يمكن أن آتي لزيارة مصنعكم؟
ج: بالتأكيد، أنت مرحب بك دائماً للزيارة.
9شهاداتنا
