تفاصيل المنتج:
|
| الشهادات: | سي إم سي، سي، إسو 9001، إسو 45001، إسو 14001 | نطاق عزم الدوران الثابت: | 0-3000 دورة في الدقيقة |
|---|---|---|---|
| نطاق الطاقة المستمر: | 3000-10000 دورة في الدقيقة | ضمان: | 1 سنة |
| أقصى سرعة العمل: | 10000 دورة في الدقيقة | عزم الدوران المقدر: | 95Nm |
| القوة المقدرة: | 30 كيلو واط | نطاق القياس: | 0-500 نيوتن متر |
| وزن: | 1000 كجم | الجهد المقنن: | 380 فولت |
| يكتب: | مقياس القوة الكهربائية | ||
| إبراز: | دينامومتر محرك طائرات بدون طيار بقوة 30 كيلوواط,مقعد اختبار محرك عالي الدقة,نظام دينامومتر طائرات بدون طيار صغيرة |
||

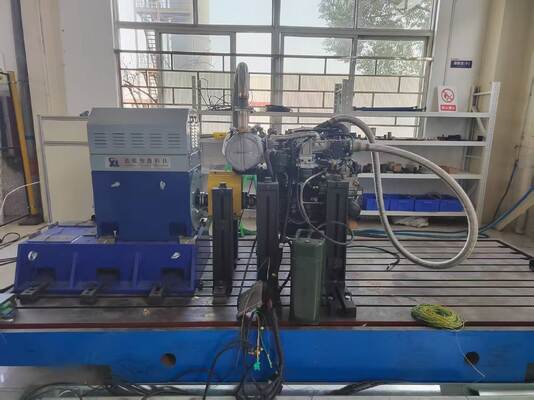

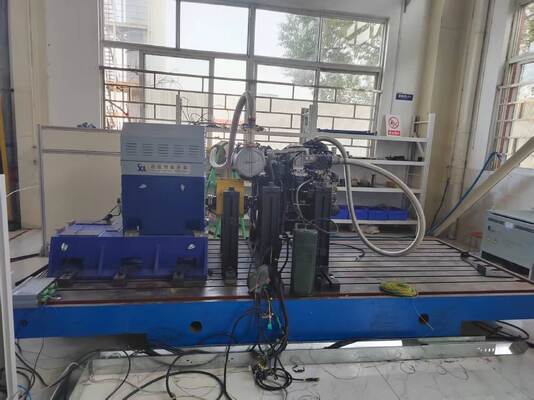

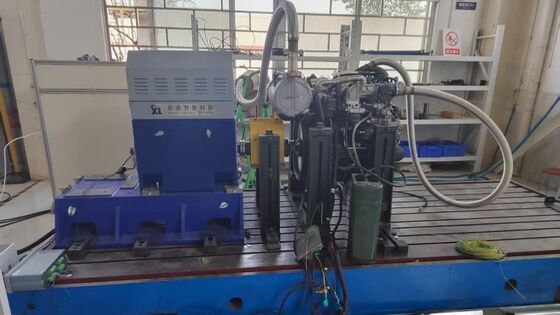

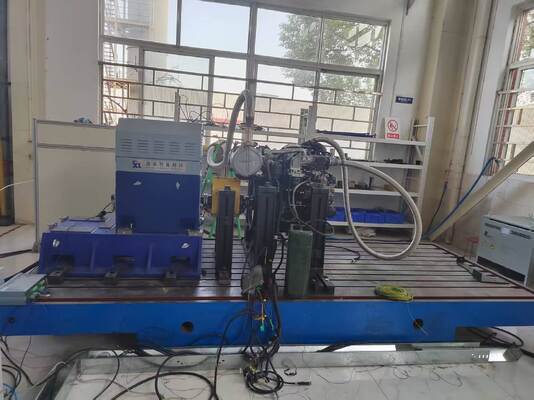

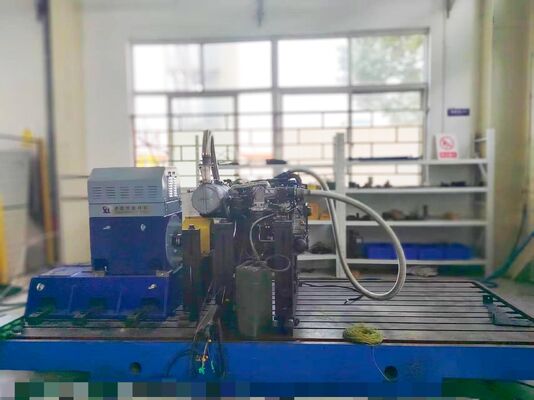

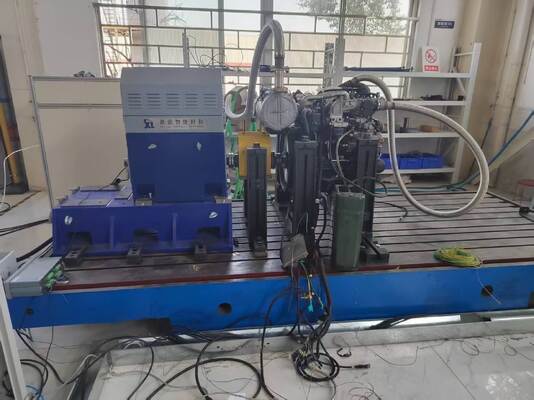

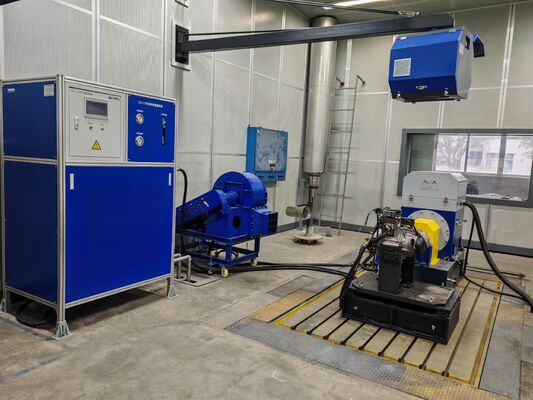

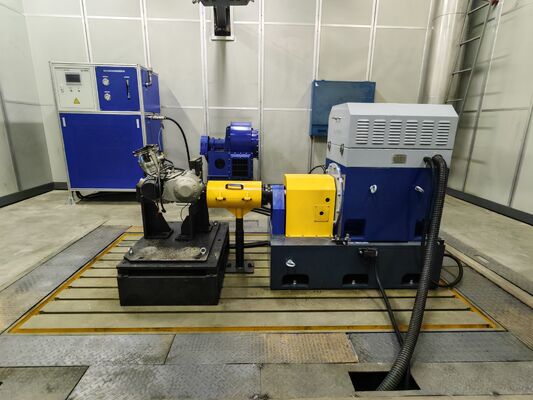

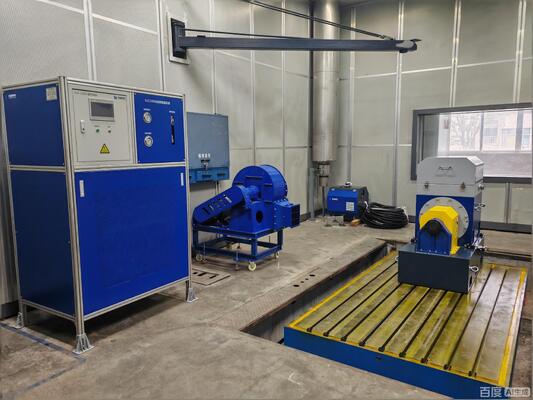

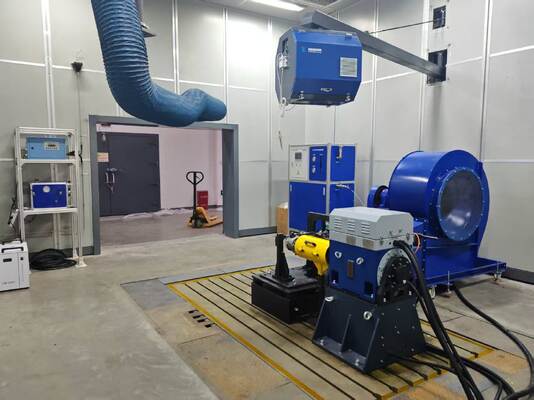

محرك طائرات بدون طيار صغير ومتوسط الحجم عالي الدقة بقوة 30 كيلو واط SSCG30-3000/10000 دينامومتر اختبار نظام منصة
1. وصف مكونات نظام منصة اختبار دينامومتر محرك طائرات بدون طيار صغير ومتوسط الحجم عالي الدقة بقوة 30 كيلو واط SSCG30-3000/10000
إن منصة اختبار محرك الطائرات بدون طيار (UAV) SSCG30-3000/10000 بقوة 30 كيلو واط هي نظام اختبار عالي الدقة لتطوير والتحقق من صحة محركات الطائرات بدون طيار الصناعية الصغيرة والمتوسطة الحجم ذات التحمل الطويل. يدمج النظام دينامومترات كهربائية عالية الدقة وأنظمة قياس وتحكم معيارية وأنظمة اكتساب بيانات متعددة القنوات لتقييم شامل لمؤشرات الأداء الرئيسية مثل عزم الدوران والسرعة والطاقة واستهلاك الوقود لمحركات المكبس والدوار والتوربينات الخفيفة / التوربينية المروحية من فئة 30 كيلو واط.
| اسم المكون | معلمة المواصفات الأساسية | العلامة التجارية |
| دينامومتر كهربائي SSCG30-3000/10000 | الطاقة 30 كيلو واط، السرعة المقدرة 3000 دورة في الدقيقة، السرعة القصوى 10000 دورة في الدقيقة، عزم الدوران المقدر 95 نيوتن متر، نطاق عزم الدوران الثابت 0-3000 دورة في الدقيقة، نطاق الطاقة الثابتة 3000-10000 دورة في الدقيقة، تبريد بالهواء | سيلونج |
| شريحة عزم الدوران | 0-200 نيوتن متر، الدقة: 0.05% FS | HBM |
| نظام عاكس التردد المتغير | سلسلة ABB ACS880، مع تقنية التحكم المباشر في عزم الدوران، 30 كيلو واط، جهد الدخل ثلاثي الطور تيار متردد 380 فولت ± 10%، مع حمايات متعددة ضد الحمل الزائد والجهد الزائد والسخونة الزائدة | ABB |
| نظام القياس والتحكم XLE-2000 | كمبيوتر صناعي: IPC710؛ وحدة المعالجة المركزية: Intel Core I7؛ الذاكرة: 32 جيجابايت DDR4؛ القرص الصلب: 1 تيرابايت SSD؛ برنامج نظام القياس والتحكم XLE-2000 مثبت مسبقًا (يدعم اكتساب البيانات في الوقت الفعلي، تحليل المنحنيات، إنشاء التقارير) | سيلونج |
| نظام اكتساب البيانات | يشمل وحدة اكتساب درجة حرارة منخفضة (6 قنوات)، وحدة اكتساب درجة حرارة عالية (8 قنوات)، وحدة اكتساب تناظرية (8 قنوات)، مستشعر اكتساب درجة حرارة منخفضة (PT100)، مستشعر درجة حرارة عالية، مستشعر ضغط، مستشعر ضغط جوي، مستشعر درجة حرارة ورطوبة، صندوق اكتساب بيانات، إلخ | سيلونج |
| مشغل دواسة الوقود المؤازر | الأداء: قوة التنفيذ 150 نيوتن، شوط 120 مم؛ محاكاة دواسة الوقود الإلكترونية: مزدوج 0-2.5 فولت / 5 فولت | سيلونج |
| مقياس استهلاك الوقود | نوع الوزن، نطاق القياس: 2-15 كجم/ساعة، الدقة: 0.2% FS | سيلونج |

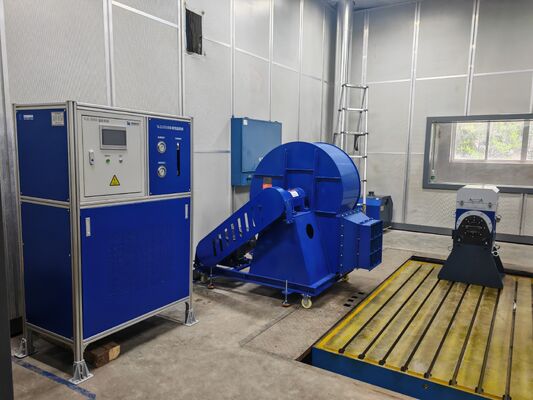

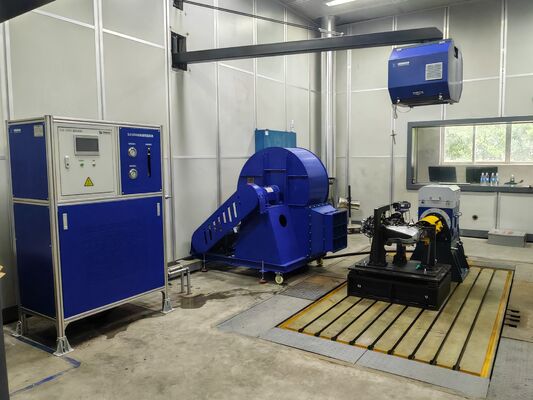

| مروحة طرد مركزي بتردد متغير | لتبريد قطعة الاختبار؛ الطاقة: 15 كيلو واط | سيلونج |
| اختياري - وصلات | نوع عالي الصلابة وعالي السرعة | سيلونج |
| اختياري - حامل المحرك | حامل محرك مخصص غير قياسي على شكل حرف L | سيلونج |
| اختياري - لوح حديد الزهر | المادة: HT300؛ صلابة عالية، اهتزاز منخفض، استقرار عالي | سيلونج |
| اختياري - ممتصات الصدمات | ممتصات الصدمات الزنبركية تقمع الاهتزازات بفعالية وتضمن استقرار السرعة العالية | سيلونج |
| المعلمات | القيم |
| عزم الدوران (نيوتن متر) | 95 |
| الطاقة المقدرة | 30 كيلو واط |
| السرعة المقدرة | 3000 دورة في الدقيقة |
| عزم الدوران المقدر | 95 نيوتن متر |
| السرعة القصوى | 10000 دورة في الدقيقة |
| نطاق عزم الدوران الثابت | 0-3000 دورة في الدقيقة |
| نطاق الطاقة الثابتة | 3000-10000 دورة في الدقيقة |
| طريقة التبريد | تبريد بالهواء |
| درجة الحماية | IP54 |
| قدرة التحميل الزائد | 150% من الطاقة المقدرة |
| دقة قياس عزم الدوران | 0.05% FS |
| دقة قياس السرعة | ± 1 دورة في الدقيقة |
1) منصة اختبار خفيفة الوزن وعالية الدقة
محسّنة لنطاق واستجابة ديناميكية لمحركات الطائرات بدون طيار الصغيرة والمتوسطة الحجم، مع مستشعرات عالية الدقة بنسبة 0.2% FS وتحكم مغلق PID، تقلب السرعة< ±0.1%، اتساق ممتاز للبيانات.
2) تغطية سرعة واسعة لجميع ظروف التشغيل
نطاق سرعة واسع من 0-10000 دورة في الدقيقة، تبديل سلس بين وضعي عزم الدوران الثابت والطاقة الثابتة، يغطي تمامًا ظروف الطيران الحقيقية مثل البدء، والرحلات البحرية، والتسلق، والحمل الكامل، إلخ.
3) تشغيل رباعي مع ردود فعل للطاقة يدعم التشغيل المزدوج الكهربائي / توليد الطاقة، يمكن ربط طاقة الاختبار بالشبكة لاستعادتها، مما يقلل بشكل كبير من استهلاك الطاقة وتكاليف التشغيل.
4) سرعة عالية، مستقرة وموثوقة
حمايات أمان متعددة + تصميم امتصاص الصدمات وتقليل الضوضاء يضمن التشغيل السلس عند 10000 دورة في الدقيقة، مناسب لاختبارات المتانة طويلة الأمد. 5) معياري، سهل النشر وعالي التكيف
مدمج وسهل التركيب، يمكن تكييفه بسرعة مع مجموعة متنوعة من محركات الطائرات بدون طيار الصغيرة والمتوسطة الحجم، مما يحسن بشكل كبير من كفاءة البحث والتطوير والاختبار.
4.
مجالات تطبيق نظام منصة اختبار دينامومتر محرك طائرات بدون طيار صغير ومتوسط الحجم عالي الدقة بقوة 30 كيلو واط SSCG30-3000/10000
3) اختبار أنظمة الطاقة للطائرات الخفيفة والطائرات الاستطلاعية منخفضة الارتفاع بدون طيار
4) اختبار أنظمة الطاقة للطائرات الهجينة الصغيرة والمتوسطة الحجم بدون طيار
5) معايرة أداء المحركات عالية السرعة الصناعية واختبار الخصائص
5.
المعايير المرجعية لنظام منصة اختبار دينامومتر محرك طائرات بدون طيار صغير ومتوسط الحجم عالي الدقة بقوة 30 كيلو واط SSCG30-3000/10000
| عزم الدوران (نيوتن متر) | السرعة المقدرة (دورة في الدقيقة) | السرعة القصوى (دورة في الدقيقة) | نطاق عزم الدوران الثابت (دورة في الدقيقة) | نطاق الطاقة الثابتة (دورة في الدقيقة) | دقة قياس عزم الدوران (%FS) | SSCG30-3000/10000 | 30 |
| 95 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 | SSCG200-3000/8000 | 7. |
| 143 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 | SSCG200-3000/8000 | 7. |
| 191 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 | SSCG200-3000/8000 | 7. |
| 238 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 | SSCG200-3000/8000 | 7. |
| 286 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 | SSCG200-3000/8000 | 7. |
| 350 | 3000 | 3000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 | SSCG200-3000/8000 | 7. |
| 420 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 | SSCG200-3000/8000 | 7. |
| 509 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 | SSCG200-3000/8000 | 7. |
| 637 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 | SSCG300-3000/7500 | 7. |
| 796 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 | SSCG300-3000/7500 | 7. |
| 955 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 | يدعم الخدمات المخصصة: يمكن تخصيص نطاق السرعة، ونطاق عزم الدوران، ووظائف برامج الاختبار، وحلول التكيف مع البيئات الخاصة وفقًا للمتطلبات. | 7. |
| 1114 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 | يدعم الخدمات المخصصة: يمكن تخصيص نطاق السرعة، ونطاق عزم الدوران، ووظائف برامج الاختبار، وحلول التكيف مع البيئات الخاصة وفقًا للمتطلبات. | 7. |
| 1273 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 | يدعم الخدمات المخصصة: يمكن تخصيص نطاق السرعة، ونطاق عزم الدوران، ووظائف برامج الاختبار، وحلول التكيف مع البيئات الخاصة وفقًا للمتطلبات. | 7. |
خدمات التسليم وما بعد البيع
خدمات التسليم 1) الموديلات القياسية
: يتم الشحن في غضون 90 يومًا (بما في ذلك الاختبار المسبق قبل التسليم لضمان التركيب السريع عند الوصول).
2) الموديلات المخصصة: التسليم في غضون 90-120 يومًا، ويغطي الخدمات اللوجستية والتوزيع الدولية للمناطق الرئيسية في جميع أنحاء العالم بما في ذلك أوروبا وأمريكا وجنوب شرق آسيا والشرق الأوسط (تتوفر خيارات النقل البحري / البري، بما في ذلك التعبئة الآمنة والمعالجة المقاومة للرطوبة والصدأ).
3) الخدمات الداعمة: نقدم وثائق شهادات CE و ISO كاملة وشهادات المنشأ، وسيقوم أخصائي لوجستيات مخصص بالمتابعة طوال العملية للمساعدة في التخليص الجمركي وضمان التسليم الآمن وفي الوقت المناسب للمعدات الكبيرة إلى الموقع.
دعم ما بعد البيع1) التزام الضمان
: ضمان لمدة عام واحد على المكونات الأساسية (الدينامومتر، شريحة عزم الدوران)، صيانة مدى الحياة؛ خدمات استكشاف الأخطاء وإصلاحها المجانية خلال فترة الضمان، باستثناء الأضرار الناجمة عن الخطأ البشري.
2) الدعم الفني: خدمة ثنائية اللغة (الإنجليزية والصينية) على مدار الساعة طوال أيام الأسبوع، وقت الاستجابة ≤ 4 ساعات
3) خدمات التركيب والتشغيل والتدريب: يتحمل المستخدم مسؤولية التركيب الأساسي في الموقع. ستقوم Seelong بإرسال فنيين محترفين لتقديم إرشادات في الموقع (بما في ذلك تحديد المواقع والمعايرة للمعدات، ومواصفات توصيل الأنابيب / الخطوط)؛ سيتم التعامل مع تشغيل المعدات بالكامل من قبلنا (بما في ذلك اختبار التشغيل، ومعايرة المعلمات، واختبار ربط النظام)؛ سيتم توفير 3 أيام من التدريب المهني المجاني على التشغيل (يغطي تشغيل المعدات، وإعداد المعلمات، والصيانة اليومية، واستكشاف الأخطاء وإصلاحها) لضمان إتقان المشغلين لاستخدام المعدات واسعة النطاق.
4) الخدمة عن بعد: يدعم التصحيح عن بعد عبر الكمبيوتر، وترقيات النظام، وإرشادات تكوين الحلول المعيارية، وحل المشكلات الفنية بسرعة أثناء الاستخدام وتقليل خسائر وقت التوقف عن العمل.
