تفاصيل المنتج:
|
| الشهادات: | سي إم سي، سي، إسو 9001، إسو 45001، إسو 14001 | نطاق عزم الدوران الثابت: | 0-3000 دورة في الدقيقة |
|---|---|---|---|
| نطاق الطاقة المستمر: | 3000-10000 دورة في الدقيقة | ضمان: | 1 سنة |
| أقصى سرعة العمل: | 10000 دورة في الدقيقة | عزم الدوران المقدر: | 191 نيوتن متر |
| القوة المقدرة: | 60 كيلو واط | نطاق القياس: | 0-500 نيوتن متر |
| وزن: | 1500 كجم | الجهد المقنن: | 380 فولت |
| يكتب: | مقياس القوة الكهربائية |

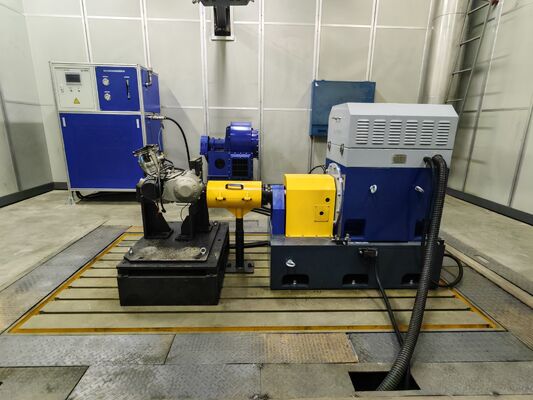

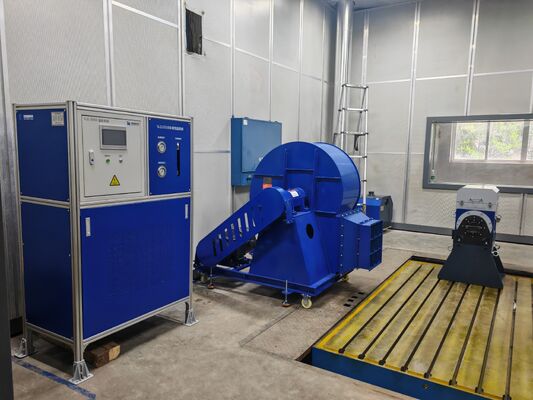

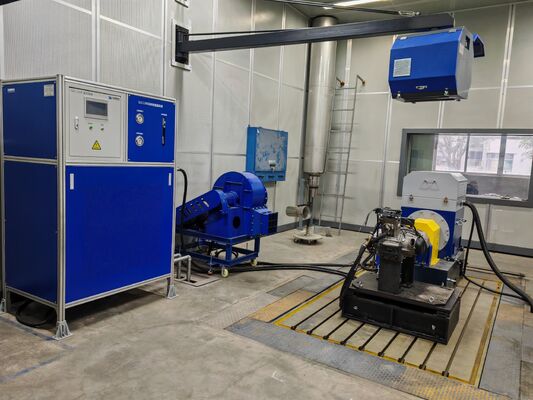

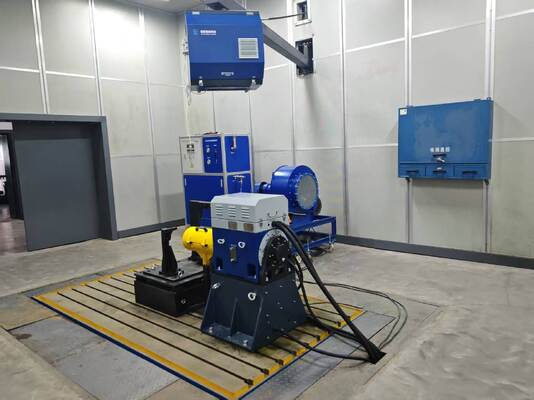

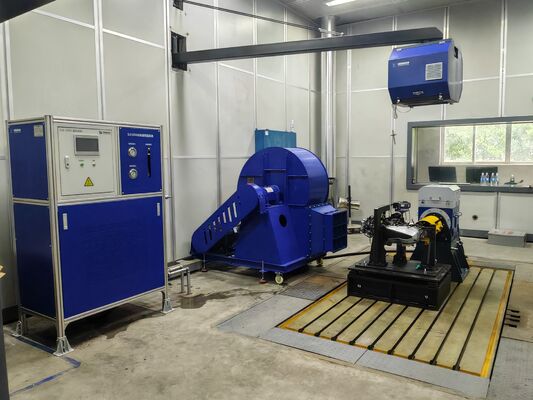

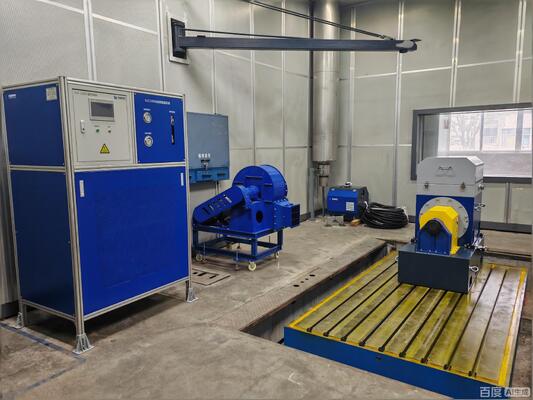

نظام منصة اختبار محرك الطائرات بدون طيار (UAV) متوسطة وثقيلة الحمولة بقدرة 60 كيلو واط SSCG60-3000/10000
1. وصف مكونات نظام منصة اختبار محرك الطائرات بدون طيار (UAV) متوسطة وثقيلة الحمولة بقدرة 60 كيلو واط SSCG60-3000/10000
تم تصميم نظام منصة اختبار محرك الطائرات بدون طيار بقدرة 60 كيلو واط SSCG60-3000/10000 لأنظمة الطاقة للطائرات بدون طيار متوسطة وثقيلة الحمولة المستخدمة في اللوجستيات والتفتيش ومنع حرائق الغابات. يتمتع النظام بقدرة تحمل أقوى للطاقة وعزم الدوران ويمكنه إكمال اختبار الأداء وتقييم المتانة والتحقق من استراتيجية التحكم لمحركات الاحتراق الداخلي والمحركات التوربينية/المروحية من فئة 60 كيلو واط بثبات.
| اسم المكون | معلمات المواصفات الأساسية | العلامة التجارية |
| دينامومتر كهربائي SSCG60-3000/10000 | القدرة 60 كيلو واط، السرعة المقدرة 3000 دورة في الدقيقة، السرعة القصوى 10000 دورة في الدقيقة، عزم الدوران المقدر 191 نيوتن متر، نطاق عزم الدوران الثابت 0-3000 دورة في الدقيقة، نطاق القدرة الثابتة 3000-10000 دورة في الدقيقة، تبريد بالهواء | Seelong |
| شريحة عزم الدوران | 0-400 نيوتن متر، الدقة: 0.05% FS | HBM |
| نظام عاكس التردد المتغير | سلسلة ABB ACS880، 60 كيلو واط، مع تقنية التحكم المباشر في عزم الدوران، جهد الإدخال ثلاثي الطور AC 380 فولت ± 10%، مع حمايات متعددة ضد الحمل الزائد والجهد الزائد والسخونة الزائدة | ABB |
| نظام القياس والتحكم XLE-2000 | كمبيوتر التحكم الصناعي: IPC710؛ وحدة المعالجة المركزية: Intel Core I7؛ الذاكرة: 32 جيجابايت DDR4؛ القرص الصلب: 1 تيرابايت SSD؛ برنامج نظام القياس والتحكم XLE-1000 مثبت مسبقًا (يدعم جمع البيانات في الوقت الفعلي، تحليل المنحنيات، إنشاء التقارير) | Seelong |
| نظام جمع البيانات | يشمل وحدة جمع البيانات في درجات الحرارة المنخفضة (6 قنوات)، وحدة جمع البيانات في درجات الحرارة العالية (8 قنوات)، وحدة جمع البيانات التناظرية (8 قنوات)، مستشعر جمع البيانات في درجات الحرارة المنخفضة (PT100)، مستشعر درجة الحرارة العالية، مستشعر الضغط، مستشعر الضغط الجوي، مستشعر درجة الحرارة والرطوبة، صندوق جمع البيانات، إلخ. | Seelong |
| مشغل دواسة الوقود المؤازر | الأداء: قوة التنفيذ 150 نيوتن، الشوط 120 ملم؛ محاكاة دواسة الوقود الإلكترونية: مزدوج 0-2.5 فولت/5 فولت | Seelong |
| مقياس استهلاك الوقود | نوع الوزن، نطاق القياس: 3-20 كجم/ساعة، الدقة: 0.2% FS | Seelong |
| مروحة طرد مركزي بتردد متغير | لتبريد قطعة الاختبار؛ القدرة: 20 كيلو واط | Seelong |
| اختياري - وصلات | صلابة عالية، نوع تركيب عالي السرعة | Seelong |
| اختياري - حامل المحرك | حامل محرك مخصص غير قياسي على شكل حرف L | Seelong |
| اختياري - لوح حديد الزهر | المادة: HT300؛ صلابة عالية، اهتزاز منخفض، استقرار عالي | Seelong |
| اختياري - ممتصات الصدمات | ممتصات الصدمات الزنبركية تقمع الاهتزازات بفعالية وتضمن استقرار السرعة العالية | Seelong |
2. المعلمات الفنية الأساسية للدينامومتر الكهربائي SSCG60-3000/10000 بقدرة 60 كيلو واط
| عناصر المعلمات | قيم المواصفات |
| الموديل | SSCG60-3000/10000 |
| القدرة المقدرة | 60 كيلو واط |
| السرعة المقدرة | 3000 دورة في الدقيقة |
| عزم الدوران المقدر | 191 نيوتن متر |
| أقصى سرعة دوران | 10000 دورة في الدقيقة |
| نطاق عزم الدوران الثابت | 0-3000 دورة في الدقيقة |
| نطاق سرعة القدرة الثابتة | 3000-10000 دورة في الدقيقة |
| طريقة التبريد | تبريد بالهواء |
| درجة الحماية | IP54 |
| قدرة التحميل الزائد | 150% من القدرة المقدرة |
| دقة قياس عزم الدوران | 0.05% FS |
| دقة قياس سرعة الدوران | ±1 دورة في الدقيقة |
1) قدرة اختبار دقيقة للطاقة المتوسطة والعالية
منصة اختبار واسعة النطاق من فئة 60 كيلو واط مع خطية ممتازة لعزم الدوران والطاقة تلبي متطلبات الاختبار للحمل الكامل والظروف الكاملة لمحركات الطائرات بدون طيار الثقيلة.
2) منصة مستقرة عالية السرعة وعالية الصلابة
لوح حديد الزهر HT300 + نظام امتصاص صدمات مخصص متعدد المراحل يقمع الاهتزازات بفعالية، تشغيل مستقر طويل الأمد عند 10000 دورة في الدقيقة مع اتساق قوي للبيانات.
3) تحكم ذكي في المحاكاة لجميع ظروف التشغيل
تبديل تلقائي بين عزم الدوران الثابت/القدرة الثابتة، يدعم محاكاة الظروف الثابتة والمؤقتة والدورية، قريبة جدًا من أحمال الطيران الحقيقية.
4) كفاءة طاقة عالية وحمايات أمان متعددة
تشغيل رباعي الأرباع، تغذية راجعة للطاقة متصلة بالشبكة؛ مع حمايات متعددة ضد السرعة الزائدة والحمل الزائد والسخونة الزائدة والجهد الزائد، عملية الاختبار آمنة وقابلة للتحكم.
5) قابلية توسع عالية معيارية
يدعم وحدات مراقبة الاهتزازات الممتدة، وتحليل الانبعاثات، ومحاكاة البيئة لتلبية متطلبات البحث والتطوير والتحقق متعددة السيناريوهات.
1) اختبار الأداء والمتانة لمحركات الطائرات بدون طيار اللوجستية متوسطة وثقيلة الحمولة والطائرات بدون طيار لمنع حرائق الغابات
2) تطوير ومعايرة محركات الاحتراق الداخلي والمحركات التوربينية/المروحية من فئة 60 كيلو واط
3) التحقق من أنظمة الطاقة الجوية المتوسطة وأنظمة الطاقة للمروحيات الخفيفة
4) اختبار أنظمة إدارة الطاقة للطائرات بدون طيار الهجينة
5) معايرة أداء المحركات عالية السرعة الصناعية وأنظمة الدفع
· GB/T 13396—2017 الدينامومترات لقياس الطاقة؛
· JB/T 11481-2013 الدينامومترات الكهربائية؛
· JJG 653-2003 لائحة التحقق من أنظمة الدينامومتر؛
· GB/T 19022—2003 أنظمة إدارة القياس — متطلبات عمليات القياس ومعدات القياس؛
· GB 5226.1—2019 سلامة الآلات — المعدات الكهربائية للآلات — الجزء 1: المتطلبات العامة؛
· GB/T 2423 اختبارات بيئية للمنتجات الكهربائية والإلكترونية
| الموديل | القدرة (كيلو واط) | عزم الدوران (نيوتن متر) | السرعة المقدرة (دورة في الدقيقة) | السرعة القصوى (دورة في الدقيقة) | نطاق عزم الدوران الثابت (دورة في الدقيقة) | نطاق القدرة الثابتة (دورة في الدقيقة) | دقة قياس عزم الدوران (%FS) |
| SSCG30-3000/10000 | 30 | 95 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG45-3000/10000 | 45 | 143 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG60-3000/10000 | 60 | 191 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG75-3000/10000 | 75 | 238 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG90-3000/10000 | 90 | 286 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG110-3000/10000 | 110 | 350 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG160-3000/10000 | 160 | 509 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
يدعم الخدمات المخصصة: يمكن تخصيص نطاق السرعة، ونطاق عزم الدوران، ووظائف برامج الاختبار، وحلول التكيف مع البيئات الخاصة وفقًا للمتطلبات.
7.التسليم والدعم بعد البيع
خدمات التسليم
1) الموديلات القياسية: يتم الشحن في غضون 90 يومًا (بما في ذلك الاختبار المسبق قبل التسليم لضمان التركيب السريع عند الوصول).
2) الموديلات المخصصة: التسليم في غضون 90-120 يومًا، ويغطي الخدمات اللوجستية الدولية والتوزيع إلى المناطق الرئيسية في جميع أنحاء العالم بما في ذلك أوروبا وأمريكا وجنوب شرق آسيا والشرق الأوسط (خيارات النقل البحري / البري متاحة، بما في ذلك التعبئة الآمنة والمعالجة المقاومة للرطوبة والصدأ).
3) الخدمات الداعمة: نقدم وثائق شهادات CE و ISO كاملة وشهادات المنشأ، وسيقوم أخصائي لوجستيات مخصص بالمتابعة طوال العملية للمساعدة في التخليص الجمركي وضمان التسليم الآمن وفي الوقت المناسب للمعدات الكبيرة إلى الموقع.
الدعم بعد البيع
1) التزام الضمان: ضمان لمدة سنة واحدة على المكونات الأساسية (الدينامومتر، شريحة عزم الدوران)، صيانة مدى الحياة؛ خدمات استكشاف الأخطاء وإصلاحها مجانية خلال فترة الضمان، باستثناء الأضرار الناجمة عن خطأ بشري.
2) الدعم الفني: خدمة ثنائية اللغة (الإنجليزية والصينية) على مدار الساعة طوال أيام الأسبوع، وقت الاستجابة ≤ 4 ساعات
3) خدمات التركيب والتشغيل والتدريب: يتحمل المستخدم مسؤولية التركيب الأساسي في الموقع. ستقوم Seelong بإرسال فنيين محترفين لتقديم إرشادات في الموقع (بما في ذلك تحديد المواقع والمعايرة للمعدات، ومواصفات توصيل الأنابيب / الخطوط)؛ سيتم التعامل مع تشغيل المعدات بالكامل من قبلنا (بما في ذلك اختبار التشغيل، ومعايرة المعلمات، واختبار ربط النظام)؛ سيتم توفير 3 أيام من التدريب المهني المجاني على التشغيل (يغطي تشغيل المعدات، وإعدادات المعلمات، والصيانة اليومية، واستكشاف الأخطاء وإصلاحها) لضمان إتقان المشغلين لاستخدام المعدات واسعة النطاق.
4) الخدمة عن بعد: يدعم التصحيح عن بعد عبر الكمبيوتر، وترقيات النظام، وإرشادات تكوين الحلول المعيارية، وحل المشكلات الفنية بسرعة أثناء الاستخدام وتقليل خسائر وقت التوقف عن العمل.
8. الأسئلة الشائعة
س: ما هو الحد الأدنى لكمية الطلب لتعاوننا؟
ج: نحن ندعم طلبات التجربة الصغيرة المكونة من قطعة واحدة للمنتجات المتوفرة في المخزون.
س: كيف يمكنني معرفة المزيد عن المنتجات؟
ج: يرجى ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني الخاص بك.
س: ما هو مصطلح الدفع الخاص بك؟
ج: عادةً ما يكون إيداع 40% T/T، ويتم الدفع بالكامل قبل الشحن.
س: ما هي المهلة الزمنية لطلباتي؟
ج: دورة إنتاج الدينامومترات هي 6-8 أسابيع، ودورة إنتاج المستشعرات هي 2-3 أسابيع، يرجى الاتصال بنا للمنتجات الأخرى.
س: كيف نحصل على الحل الشامل لمنصة الاختبار؟
ج: اترك لنا بريدك الإلكتروني، وسيتواصل معك موظفونا الفنيون بشأن الخطة التفصيلية.
س: هل يمكنني زيارة مصنعك؟
ج: بالتأكيد، نرحب دائمًا بزيارتك.
