تفاصيل المنتج:
|
| الشهادات: | سي إم سي، سي، إسو 9001، إسو 45001، إسو 14001 | نطاق عزم الدوران الثابت: | 0-3000 دورة في الدقيقة |
|---|---|---|---|
| نطاق الطاقة المستمر: | 3000-8000 دورة في الدقيقة | ضمان: | 1 سنة |
| أقصى سرعة العمل: | 10000 دورة في الدقيقة | عزم الدوران المقدر: | 509nm |
| القوة المقدرة: | 160 كيلو واط | نطاق القياس: | 0-1000 نيوتن متر |
| وزن: | 2000 كجم | الجهد المقنن: | 380 فولت |
| يكتب: | مقياس القوة الكهربائية | ||
| إبراز: | 160kW UAV engine dynamometer,aviation-grade engine test bench,3000/8000 RPM dynamometer system |
||

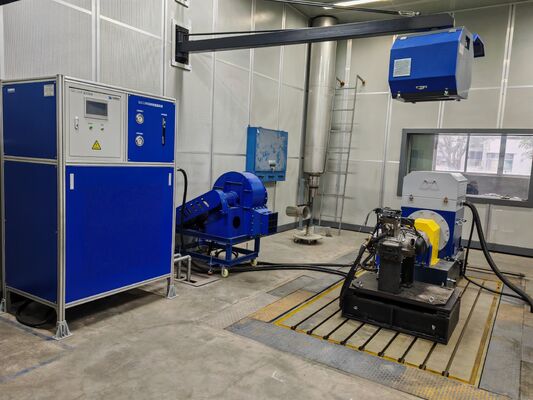

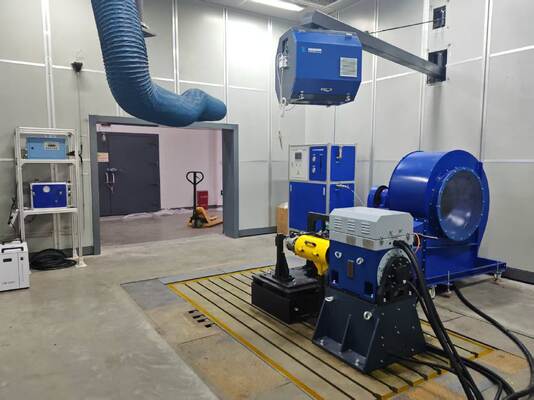

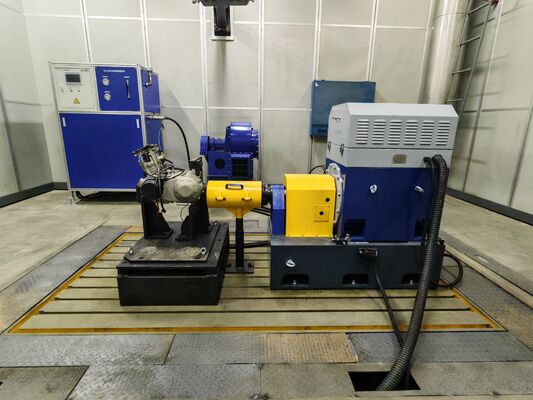

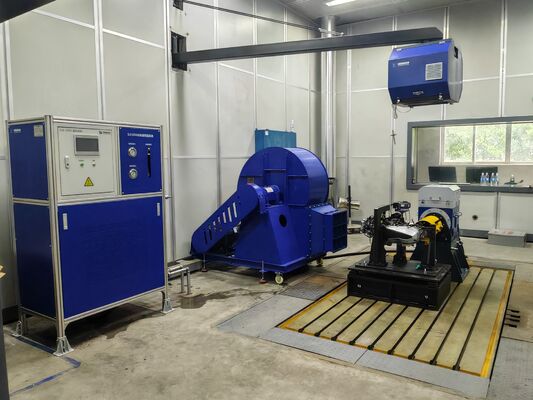

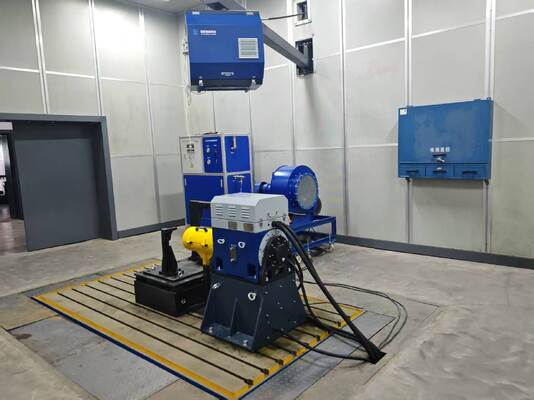

SSCG160-3000/8000 160kW نظام مقاعد اختبار محركات المركبات الجوية بدون طيار للطيران
1.SSCG160-3000/8000 160kW الطائرة بدون طيار من طراز الطيران الكبير محرك اختبار الدينامومتر بنك نظام المكون وصف
تم تصميم SSCG160-3000/8000 160kW للطيران الكبير للطائرات بدون طيار محرك اختبار الدينامومتر بنك النظام لتطوير الطاقة للطائرات بدون طيار النقل الكبيرة،المركبات الجوية غير المأهولة ذات الطول الطويل، والطيران الخفيف. يمكن للنظام، مع بنيته عالية الصلابة وتكنولوجيا ردود الفعل الترددية المتغيرة عالية الطاقة،محاكاة عالية الارتفاع والتحقق من موثوقية محركات التوربوشفت / التوربوبروبيك ذات الطاقة العالية ومحركات البستن الزيت الثقيل.
| أسماء المكونات | معايير مواصفات الأساسية | العلامة التجارية |
| SSCG160-3000/8000 الدينامومتر الكهربائي | الطاقة 160kW، سرعة الاسمية 3000rpm، السرعة القصوى 8000rpm، عزم دوران اسمي 509Nm، نطاق عزم دوران ثابت 0-3000rpm، نطاق الطاقة الثابتة 3000-8000rpm، تبرد بالهواء | سيلونغ |
| عجلة الدوران | 0-1000Nm، دقة: 0.05% FS | HBM |
| نظام عاكس التردد المتغير | سلسلة ABB ACS880 ، مع تكنولوجيا التحكم المباشر في عزم الدوران ، 160 كيلوواط ، فولتاج المدخل ثلاثي المراحل AC 380V ± 10٪ ، مع حماية متعددة ضد الإفراط في الحمل والإفراط في الجهد والإفراط في الحرارة | ABB |
| XLE-2000 نظام القياس والتحكم | جهاز كمبيوتر التحكم الصناعي: IPC710 ؛ وحدة المعالجة المركزية: Intel Core I7 ؛ ذاكرة: 32G DDR4 ؛ محرك أقراص صلب: 1T SSD ؛ برنامج نظام القياس والتحكم XLE-2000 مثبت مسبقًا (يدعم اكتساب البيانات في الوقت الحقيقي ،تحليل المنحنى، توليد التقارير) | سيلونغ |
| نظام جمع البيانات | ويشمل وحدة اكتساب درجة حرارة منخفضة (6 قنوات) و وحدة اكتساب درجة حرارة عالية (8 قنوات) و وحدة اكتساب تناظرية (8 قنوات) و أجهزة استشعار اكتساب درجة حرارة منخفضة (PT100)مستشعر درجة حرارة عالية، جهاز استشعار الضغط، جهاز استشعار الضغط الجوي، جهاز استشعار درجة الحرارة والرطوبة، صندوق الحصول على البيانات، الخ | سيلونغ |
| جهاز تشغيل الوقود | الأداء: قوة التنفيذ 150N ، ضربة 120mm ؛ محاكاة الوقود الإلكترونية: مزدوجة 0-2.5V / 5V | سيلونغ |
| مقياس استهلاك الوقود | نوع الوزن، نطاق القياس: 5-40 كجم/ساعة، دقة: 0.2% FS | سيلونغ |
| مروحة طرد مركزي ذات تردد متغير | لتبريد قطعة الاختبار؛ الطاقة: 25 كيلوواط | سيلونغ |
| اختياري - التوصيلات | صلابة عالية، عزم دوران عال، تناسب عالية السرعة | سيلونغ |
| اختياري - دعامة المحرك | دعامة محرك ذات شكل حرف L غير قياسي للخدمات الثقيلة | سيلونغ |
| اختياري - صفيحة حديد الصب | مادة: HT300؛ صلابة عالية للغاية، اهتزازات منخفضة، استقرار عالية | سيلونغ |
| اختياري - مدعمات الصدمات | مضخات الصدمة من الربيع للعمل الثقيل لتحقيق الاستقرار في ظروف قوة عالية ودورة عالية | سيلونغ |
| البنود المتعلقة بالمعيار | قيم المواصفات |
| النموذج | SSCG160-3000/8000 |
| الطاقة الاسمية | 160كيلوواط |
| السرعة الاسمية | 3000 دورة في الدقيقة |
| عزم دوران اسمي | 509Nm |
| الحد الأقصى لسرعة الدوران | 8000 دورة في الدقيقة |
| نطاق سرعة عزم دوران ثابت | 0-3000دورة في الدقيقة |
| نطاق سرعة الطاقة الثابتة | 3000-8000دورة في الدقيقة |
| طريقة التبريد | مبردة بالهواء |
| درجة الحماية | IP54 |
| قدرة الحمل الزائد | 150% من القوة الاسمية |
| دقة قياس عزم الدوران | 0.05% FS |
| دقة قياس سرعة الدوران | ± 1 دورة في الدقيقة |
1)الاختبار المهني للطاقة العالية والعزم العكسي العالي
قدرة امتصاص طاقة عالية من فئة 160 كيلوواط، نطاق عزم دوران كبير 509Nm، متطابقة تمامًا للطائرات بدون طيار الكبيرة واختبار الطاقة في جميع الظروف.
2)تصميم هيكل ثابت للغاية وعالي الصلابة
الإطار الثقيل + منصة حديد الصب HT300 + نظام امتصاص الصدمات متعددة المراحل ، يقلل بشكل كبير من الاهتزازات عالية السرعة والحمل الثقيل ، يلبي اختبار المتانة المستمر لمدة 24 ساعة.
3)عودة الطاقة عالية الكفاءة وتوفير الطاقة
التشغيل الأربعة الرباعي، واسترداد الشبكة المباشر للطاقة المولدة، يقلل بشكل كبير من استهلاك الطاقة لاختبار الطاقة العالية وتكاليف التشغيل على المدى الطويل.
4)نظام حماية سلامة كامل الوظائف
توفر مستويات متعددة من الحماية من السرعة الزائدة، والحمل الزائد، والحرارة الزائدة، والجهد الزائد، وفقدان المراحل والتسريبات سلامة الاختبار والموثوقية للطيران.
5)إمكانيات توسيع مخصصة عالية الجودة
دعم الخيارات المتطورة مثل محاكاة البيئة على ارتفاعات عالية، وإمدادات الوقود الثقيل، ومراقبة الاهتزاز، وتحليل الانبعاثات لتلبية المتطلبات الصعبة للبحث والتطوير في مجال الطيران.
1) اختبار محركات طائرات نقل بدون طيار كبيرة و طائرات بدون طيار طويلة المدى على ارتفاعات عالية
2) تطوير والتحقق من صحة محركات البستن الوزن الثقيل
3) اختبار أداء واستدامة أنظمة الطاقة للطائرات الخفيفة والطيران العام
4) اختبار أنظمة الطاقة للطائرات بدون طيار الهجينة ذات الطاقة العالية
5) محرك عالي السرعة للطيران مع معايرة نظام القوة
| النموذج | الطاقة (كيلوواط) | عزم الدوران (Nm) | السرعة الاسمية (rpm) | السرعة القصوى (د / دقيقة) | نطاق عزم دوران ثابت (rpm) | نطاق الطاقة الثابتة (rpm) | دقة قياس عزم الدوران (٪ FS) |
| الـ SSCG30-3000/10000 | 30 | 95 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| الـ SSCG45-3000/10000 | 45 | 143 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| الـ SSCG60-3000/10000 | 60 | 191 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| الـ SSCG75-3000/10000 | 75 | 238 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| الـ SSCG90-3000/10000 | 90 | 286 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| الـ SSCG110-3000/10000 | 110 | 350 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG160-3000/8000 | 160 | 509 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
يدعم الخدمات المخصصة: يمكن تخصيص نطاق السرعة ونطاق عزم الدوران ووظائف برنامج الاختبار وحلول التكيف مع البيئة الخاصة وفقًا للمتطلبات.
7.التسليم ودعم ما بعد البيع
خدمات التوصيل
1) النماذج القياسية: السفينة خلال 90 يوماً (بما في ذلك الاختبار المسبق قبل التسليم لضمان التثبيت السريع عند الوصول).
2) نماذج مخصصة: التسليم في 90-120 يوما، تغطي الخدمات اللوجستية الدولية والتوزيع إلى المناطق الرئيسية في جميع أنحاء العالم بما في ذلك أوروبا وأمريكا وجنوب شرق آسيا،والشرق الأوسط (خيارات النقل البحري / البري المتاحة)، بما في ذلك التعبئة الآمنة ومعالجة مقاومة للرطوبة والصدأ).
3) خدمات الدعم: نحن نقدم وثائق إصدار الشهادات الكاملة وشهادات المنشأوخبير لوجستيات مخصص سيتبع خلال العملية للمساعدة في التخليص الجمركي وضمان توصيل المعدات الكبيرة بأمان وفي الوقت المناسب إلى الموقع.
دعم ما بعد البيع
1) التزام الضمان: ضمان مدته سنة واحدة على المكونات الأساسية (الدينامومتر، فلانج عزم الدوران) ، وصيانة مدى الحياة؛ خدمات إصلاح وإصلاح مجانية خلال فترة الضمان، باستثناء الأضرار الناجمة عن الخطأ البشري.
2) الدعم التقني: خدمة ثنائية اللغة على مدار الساعة (الإنجليزية والصينية) ، وقت الاستجابة ≤ 4 ساعات
3) خدمات التثبيت والتشغيل والتدريب: المستخدم هو المسؤول عن التثبيت الأساسي في الموقع. سيلونغ سوف ترسل اثنين من الفنيين المهنية لتقديم التوجيه في الموقع (بما في ذلك وضع المعدات ومعايرة،ومواصفات اتصال خط الأنابيب / الخط)؛ سيتم التعامل مع تشغيل المعدات بالكامل من قبلنا (بما في ذلك اختبار تشغيل الطاقة ، ومعايرة المعلمات ، واختبار ربط النظام) ؛سيتم توفير 3 أيام من التدريب المهني التشغيلي المجانية (تغطية تشغيل المعدات، إعدادات المعلمات، الصيانة اليومية، وإصلاح الأخطاء) لضمان أن المشغلين مهرة في استخدام معدات واسعة النطاق.
4) الخدمة عن بعد: يدعم إصلاح الأخطاء عن بعد عن طريق الكمبيوتر ، وتحديثات النظام ، وإرشادات تكوين الحلول الوحيدة ، والحل السريع للقضايا التقنية أثناء الاستخدام وتقليل خسائر وقت التوقف.
8أسئلة شائعة
س: ما هو الحد الأدنى لكمية الطلب للتعاون بيننا؟
ج: نحن ندعم الطلبات الصغيرة من 1 قطعة لمنتجات المخزون.
س: كيف يمكنني معرفة المزيد عن المنتجات؟
ج: الرجاء ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني.
س: ما هو مدة الدفع؟
ج: عادة ما يكون الودائع 40٪ T / T، ودفع كامل قبل الشحن.
س: ما هو وقت التوصيل لطلباتي؟
ج: دورة إنتاج الدينامومترات هي 6-8 أسابيع، دورة إنتاج أجهزة الاستشعار هي 2-3 أسابيع، المنتجات الأخرى يرجى الاتصال بنا.
س: كيف نحصل على الحل الكلي لمركز الاختبار؟
ج: اترك لنا بريدك الإلكتروني، سيقوم طاقمنا الفني بالتواصل معك حول الخطة التفصيلية.
س: هل يمكن أن آتي لزيارة مصنعكم؟
ج: بالتأكيد، أنت مرحب بك دائماً للزيارة.
9شهاداتنا
