تفاصيل المنتج:
|
| الشهادات: | سي، إسو 9001، إسو 45001، إسو 14001 | نطاق عزم الدوران الثابت: | 0-15000 دورة في الدقيقة |
|---|---|---|---|
| نطاق الطاقة المستمر: | 15000-30000 دورة في الدقيقة | ضمان: | 1 سنة |
| أقصى سرعة العمل: | 30000 دورة في الدقيقة | عزم الدوران: | 210 نيوتن متر |
| القوة المقدرة: | 22 كيلو وات | نطاق القياس: | 0-50 نيوتن متر |
| وزن: | 700 كجم | الجهد المقنن: | 380 فولت |
| يكتب: | مقياس القوة الكهربائية | ||
| إبراز: | منصة اختبار دينامومتر هيدروليكي بقدرة 22 كيلو واط,دينامومتر نظام ناقل الحركة الهيدروليكي,دينامومتر اختبار المحرك مع ضمان,hydraulic transmission system dynamometer,engine test dynamometer with warranty |
||

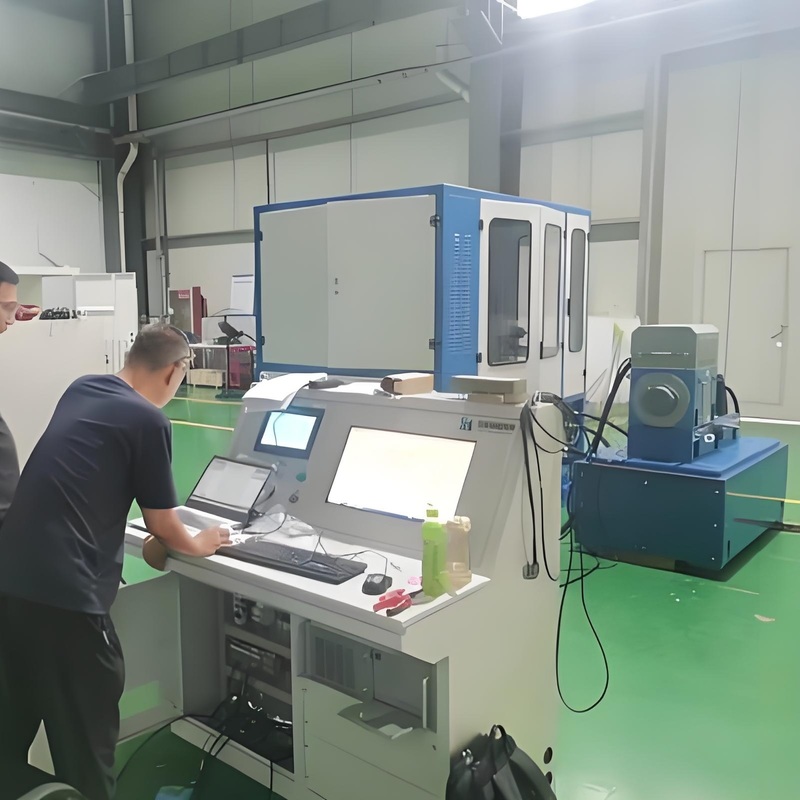

SSCH22-15000-30000 22kWنظام ناقل الحركة الهيدروليكيمنصة اختبار الدينامومتر
تم تصميم منصة اختبار الدينامومتر لنظام ناقل الحركة الهيدروليكي SSCH22-15000-30000 خصيصًا لصناعات الطيران والهيدروليكا المتطورة. وهي تدمج مضخة هيدروليكية للطيران عالية السرعة، ودينامومتر كهربائي عالي السرعة بقدرة 22 كيلو واط، ووحدة تحميل متعددة الأوضاع، ونظام قياس وتحكم ذكي. يتيح إجراء اختبارات أداء شاملة للمكونات الهيدروليكية في ظل ظروف الضغط العالي (35 ميجا باسكال)، والسرعة العالية (30000 دورة في الدقيقة)، والحمل المتغير. يدعم النظام نقل الطاقة ثنائي الاتجاه (كفاءة إرجاع طاقة الدينامومتر الكهربائي > 85٪)، وعندما يقترن بوحدة تحكم عن بعد، فإنه يتيح الاختبار غير المأهول. يغطي معايرة الأداء، والتحقق من المتانة، ومحاكاة الأعطال للمضخات الهيدروليكية، والمشغلات، والمكونات الأخرى، وتلبية احتياجات الاختبار عالية الدقة لصناعات الطيران والهيدروليكا الصناعية المتطورة.
1)مضخة هيدروليكية للطيران عالية السرعةالتكوين الأساسي (دينامومتر كهربائي)الضغط المقنن 35 ميجا باسكال، معدل التدفق 20 لتر/دقيقة، متكيف مع وسائط هيدروليكية من الدرجة الجوية، مع ثبات عالي الضغط، يمكنه محاكاة ظروف عمل مصدر الطاقة الأساسي لنظام الطائرات الهيدروليكي، وتوفير مصدر زيت مستمر عالي الضغط لوحدة التحميل؛
:وحدة خزان الوقودالتكوين الأساسي (دينامومتر كهربائي)حجم متوفر 70 لترًا، نطاق تعديل التعزيز 0-0.5 ميجا باسكال، نطاق تعديل الضغط السلبي -0.1-0 ميجا باسكال، يمكنه التحكم بدقة في بيئة ضغط الزيت، وتجنب التجويف الزيتي، وضمان نظافة الزيت وثباته في ظل ظروف الضغط العالي؛
:دينامومتر كهربائي بقدرة 22 كيلو واطالتكوين الأساسي (دينامومتر كهربائي)وحدة اختبار الطاقة الأساسية، قادرة على تنظيم السرعة بدون توقف من 0-30000 دورة في الدقيقة، تدعم التشغيل الزائد بنسبة 150٪، وتتحكم بدقة في عزم الدوران من خلال التحميل الكهرومغناطيسي، وتستعيد في نفس الوقت طاقة الاختبار مرة أخرى إلى الشبكة.

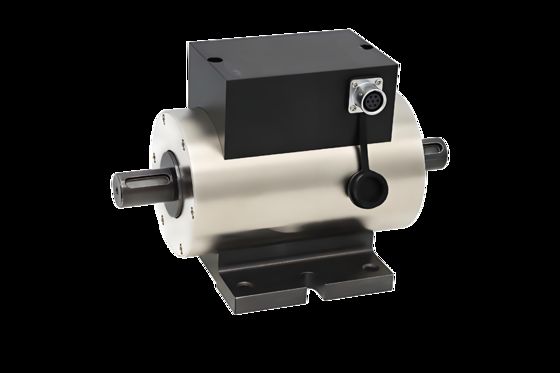

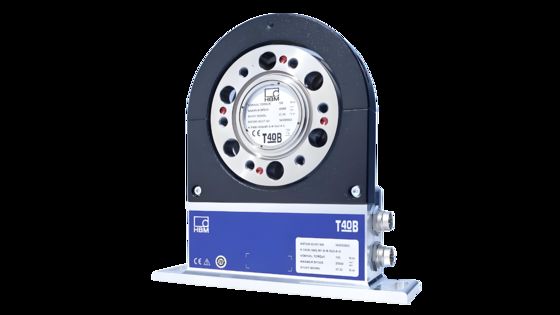

:مستشعر عزم الدوران والسرعةالتكوين الأساسي (دينامومتر كهربائي)نطاق عزم الدوران 50 نيوتن متر، نطاق السرعة 30000 دورة في الدقيقة، مستوى الدقة ≤0.1٪ FS، الحصول في الوقت الفعلي على بيانات عزم الدوران والسرعة للمضخة/المحرك الهيدروليكي، مما يوفر مصدر بيانات موثوقًا به للغاية لحسابات الأداء؛

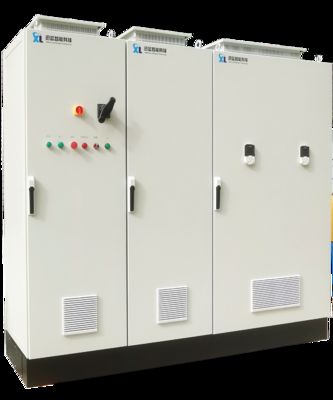

قائمةنظام محول التردد المتغيرالتكوين الأساسي (دينامومتر كهربائي)يعتمد التحكم المباشر في عزم الدوران (DTC) بدقة تحكم تبلغ ±0.01 هرتز؛ نطاق درجة حرارة التشغيل من 0 درجة مئوية إلى 40 درجة مئوية، مستوى الحماية IP54، ويمكنه العمل بكامل الحمل على ارتفاعات أقل من 1000 متر بمستوى ضوضاء ≤80 ديسيبل، مما يضمن التشغيل المستقر في البيئات الصناعية القاسية؛
6)وحدة التحميلالتكوين الأساسي (دينامومتر كهربائي)هناك نوعان من الأحمال: 1) حمل التدفق: ينظم تدفق الزيت من خلال صمامات الخانق والتنفيس لاختبار خصائص الضغط التدفق للمضخة الهيدروليكية؛ 2) الحمل الخطي: يستخدم المشغلات الهيدروليكية لمحاكاة خصائص حمل سطح التحكم في الطائرات للتحقق من أداء استجابة المكونات الهيدروليكية في ظل الأحمال المتغيرة الترددية؛

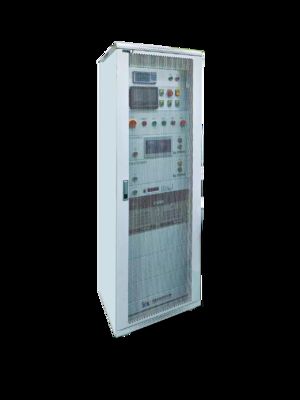

7)وحدة القياس والتحكمالتكوين الأساسي (دينامومتر كهربائي)تدمج وحدة اكتساب بيانات متعددة القنوات (تردد أخذ العينات 500 هرتز)، وتدعم الاكتساب المتزامن لأكثر من 120 معلمة بما في ذلك عزم الدوران والضغط والتدفق ودرجة الحرارة وما إلى ذلك، وتنشئ تلقائيًا منحنيات الأداء (مثل خرائط كفاءة المضخة) وتقارير الاختبار؛
8)وحدة التحكم عن بعدالتكوين الأساسي (دينامومتر كهربائي)تعتمد بنية DSP+FPGA ثنائية النواة، ومجهزة بوحدة المعالجة المركزية ذات بنية X86 (التردد الرئيسي 750 ميجاهرتز، الذاكرة 512 ميجابايت، قرص DOM 4 جيجابايت)، مثبتة مسبقًا بنظام التشغيل Win10، وتدعم التحكم عن بعد LAN/السحابي لعملية الاختبار وعرض البيانات، وتحقق الاختبار غير المراقب.
| المعلمات | المؤشرات الفنية | المعلمات | المؤشرات الفنية |
| الطاقة المقدرة | 22 كيلو واط | نطاق سرعة عزم الدوران الثابت | 0-15000 دورة في الدقيقة |
| الحد الأقصى لسرعة الإخراج | 20000 دورة في الدقيقة | نطاق سرعة الطاقة الثابتة | 15000-30000 دورة في الدقيقة |
| سعة التحميل الزائد | 150٪ (مدة قصيرة الأجل 5 دقائق) | عزم الدوران المقنن | 14 نيوتن متر |
| نطاق قياس عزم الدوران | 0-50 نيوتن متر (مستشعر تكيفي) | كفاءة استعادة الطاقة | ≥85٪ (العودة إلى الشبكة) |
| دقة قياس السرعة | ±0.01٪ FS | طريقة التبريد | تبريد الهواء القسري + وحدة تبديد الحرارة المستقلة |
| طريقة التحكم | التحكم المزدوج في عزم الدوران/السرعة في حلقة مغلقة | مزود الطاقة للمحول | 380 فولت±10٪ ثلاثي الأطوار 50 هرتز |
1) GB/T 3766-2021 القواعد العامة ومتطلبات السلامة لأنظمة النقل الهيدروليكية ومكوناتها
2) GB/T 17487-2021 طرق اختبار المضخات الهيدروليكية
3) GB/T 7936-2021 "رمز مستويات تلوث الجسيمات الصلبة في زيوت النقل الهيدروليكية"
4) GJB 5203-2003 "المواصفات العامة لأنظمة وملحقات الطيران الهيدروليكية" (تنطبق على المجالات العسكرية/الطيران)
1) ISO 4413:2010 "طاقة السوائل الهيدروليكية - القواعد العامة ومتطلبات السلامة للأنظمة ومكوناتها"
2) ISO 8426:2008
3) SAE ARP 1796A-2018
4) DIN 24313:2019 "طاقة السوائل الهيدروليكية - طرق اختبار المضخات" (المعيار الصناعي الألماني، مناسب للاختبار الهيدروليكي المتطور)
1)قدرات الاختبار عالية السرعة وعالية الدقةالتكوين الأساسي (دينامومتر كهربائي)يتميز الدينامومتر الكهربائي بسرعة قصوى تبلغ 30000 دورة في الدقيقة ومجهز بمستشعر عزم دوران بدقة ±0.1٪ FS. يتيح ذلك التقاط تقلبات الأداء العابرة لمضخات الطائرات الهيدروليكية بسرعات عالية، وتلبية متطلبات الاختبار "عالية السرعة، منخفضة الخطأ" للمكونات الهيدروليكية المتطورة.
:متكيف بعمق مع سيناريوهات الطيرانالتكوين الأساسي (دينامومتر كهربائي)تحاكي وحدة الحمل الخطي خصائص حمل سطح التحكم في الطائرات من خلال المشغلات الهيدروليكية. جنبًا إلى جنب مع مضخة هيدروليكية للطيران بضغط 35 ميجا باسكال، يمكنها تكرار ظروف التشغيل الفعلية لأنظمة الطيران الهيدروليكية، مما يوفر بيئة اختبار واقعية لتطوير مكونات الطيران الهيدروليكية.
:استعادة الطاقة وتوفير الطاقةالتكوين الأساسي (دينامومتر كهربائي)يحقق الدينامومتر الكهربائي أكثر من 85٪ من إعادة إرسال الطاقة، مما يقلل من استهلاك الطاقة السنوي بأكثر من 40٪ مقارنة بمنصات اختبار الحمل المقاومة التقليدية. إنه مناسب بشكل خاص للاختبار طويل الأجل لقدرة المضخات الهيدروليكية لأكثر من 500 ساعة، مما يقلل بشكل كبير من تكاليف التشغيل.
:التحكم الذكي عن بعدالتكوين الأساسي (دينامومتر كهربائي)تدعم وحدة التحكم عن بعد ذات بنية DSP+FPGA تشغيل نظام Windows 10، مما يتيح بدء وإيقاف الاختبار عن بعد واسترجاع البيانات في نطاق 100 كيلومتر. جنبًا إلى جنب مع وظيفة إنشاء التقارير التلقائية، يتم تحسين كفاءة الاختبار بنسبة 30٪؛
قائمةتغطية الحمل متعددة الوظائفالتكوين الأساسي (دينامومتر كهربائي)يمكن لتصميم الوضع المزدوج للحمل التدفق (صمام الخانق/صمام التنفيس) والحمل الخطي (المشغل) إكمال معايرة الأداء الثابت للمضخة الهيدروليكية واختبار استجابة الحمل الديناميكي في نفس الوقت دون تغيير معدات المنصة؛
6)الموثوقية العالية والقدرة على التكيف مع البيئةالتكوين الأساسي (دينامومتر كهربائي)يحتوي نظام محول التردد المتغير على مستوى حماية IP54 وتعديل ضغط خزان الوقود -0.1-0.5 ميجا باسكال، مما يجعله مناسبًا لسيناريوهات متعددة مثل المختبرات ومصانع قطع غيار الطيران، ويمكنه العمل بثبات في درجات الحرارة المنخفضة (0 درجة مئوية) والبيئات المتربة.
1)البحث والتطوير لمكونات الطيران الهيدروليكية11 كيلو واط، 7 نيوتن متراختبار أداء السرعة العالية والضغط العالي لمضخات الطائرات الهيدروليكية، ومشغلات الدفة، ومجموعات الصمامات الهيدروليكية، والتكيف مع البحث الأولي واختيار المكونات للأنظمة الهيدروليكية للطائرات العسكرية والمدنية؛التكوين الأساسي (دينامومتر كهربائي)فحص جودة المعدات الهيدروليكية الصناعية المتطورة
:إجراء التحقق من أداء المصنع وتقييم العمر الافتراضي لمضخات الغطاس عالية الضغط (مثل مضخات الحقن الهيدروليكية بضغط 35 ميجا باسكال) والمحركات الهيدروليكية عالية السرعة (مثل وحدات محرك المغزل في آلة الأدوات الهيدروليكية)؛التكوين الأساسي (دينامومتر كهربائي)اختبار أداء الوسائط الهيدروليكية
:باستخدام أنواع مختلفة من الزيت الهيدروليكي للطيران (مثل MIL-PRF-83282)، يتم اختبار التشحيم ومقاومة التلوث للزيت في ظل السرعة العالية والضغط العالي لتوفير دعم البيانات لاختيار الزيت الهيدروليكي؛التكوين الأساسي (دينامومتر كهربائي)البحث المبتكر في المؤسسات العلمية
:تستخدم الجامعات والمعاهد البحثية هذه التكنولوجيا للبحث في مواضيع مثل "تحسين كفاءة النقل الهيدروليكي عالي السرعة" و"محاكاة أعطال نظام الطيران الهيدروليكي"، ودعم تطوير عمليات الاختبار المخصصة.11 كيلو واط، 7 نيوتن مترقبول المكونات الهيدروليكية العسكرية11 كيلو واط، 7 نيوتن متربالامتثال لمعايير GJB 5203-2003، نقدم خدمات اختبار القبول لأنظمة النقل الهيدروليكي في المعدات العسكرية مثل الدبابات والمركبات المدرعة، والتحقق من موثوقيتها في ظل ظروف التشغيل القاسية.التكوين الأساسي (دينامومتر كهربائي)منصة اختبار الدينامومتر لنظام ناقل الحركة الهيدروليكي
قائمةالنموذجالتكوين الأساسي (دينامومتر كهربائي)الحد الأقصى لسرعة الاختبار
| SSCH22-15000-30000 | 22 كيلو واط، | 14 | نيوتن متر |
| 30000 دورة في الدقيقة | ≤35 ميجا باسكال | SSCH37-15000-25000 | 37 كيلو واط، 24 نيوتن متر |
| 25000 دورة في الدقيقة | ≤40 ميجا باسكالSSCH55-15000-2000055 كيلو واط، 35 نيوتن متر | 20000 دورة في الدقيقة | ≤50 ميجا باسكال |
| SSCH80-6000-15000 | 80 كيلو واط، 127 نيوتن متر | 15000 دورة في الدقيقة | ≤50 ميجا باسكال |
| SSCH110-6000-12000 | 110 كيلو واط، 175 نيوتن متر | 12000 دورة في الدقيقة | ≤70 ميجا باسكال |
| SSCH160-6000-10000 | 160 كيلو واط، 255 نيوتن متر | 10000 دورة في الدقيقة | ≤50 ميجا باسكال |
| SSCH220-6000-8000 | 220 كيلو واط، 350 نيوتن متر | 8000 دورة في الدقيقة | ≤60 ميجا باسكال |
| SSCH315-3000-6000 | 315 كيلو واط، 501 نيوتن متر | 6000 دورة في الدقيقة | ≤70 ميجا باسكال |
| ملاحظة | دعم تخصيص الطاقة والسرعة ووحدات التحميل وفقًا لاحتياجات العملاء (مثل إضافة غرفة بيئة ذات درجة حرارة عالية ووحدة اختبار مضادة للتلوث) | 8. خدمة التوصيل وخدمة ما بعد البيع | • التوصيل: يتم شحن النماذج القياسية في غضون 55 يومًا (دورة الإنتاج للمعدات متوسطة الطاقة أقصر من 160 كيلو واط)؛ يتم شحن النماذج المخصصة في غضون 55-110 يومًا (بما في ذلك المساعدة في الخدمات اللوجستية الدولية والتخليص الجمركي، وقائمة إعلان جمركي خاصة بالمعدات متوسطة الطاقة). تتوفر أيضًا "مجموعة التثبيت المعيارية" (مع خطوط أساسية متصلة مسبقًا، مما يقلل وقت التثبيت في الموقع إلى يومين). |
| • خدمة ما بعد البيع: يتم ضمان المكونات الأساسية (الدينامومتر، شفة عزم الدوران) لمدة عام واحد، ونحن نقدم دعمًا فنيًا ثنائي اللغة مدى الحياة باللغتين الصينية والإنجليزية (وقت الاستجابة ≤ 4 ساعات). يتم شحن قطع الغيار محليًا في غضون 24 ساعة وتسليمها دوليًا في غضون 7 أيام. نقدم أيضًا تدريبًا مجانيًا للمشغلين لمدة 1.5 يوم (بما في ذلك برنامج تعليمي خاص حول اختبار المحركات متوسطة الطاقة)، وندعم التصحيح عن بعد (على جهاز كمبيوتر، بما في ذلك التوجيه بشأن تكوين الحلول المعيارية). | 9. الأسئلة الشائعة | س: ما هو الحد الأدنى لكمية الطلب للتعاون لدينا؟ | ج: نحن ندعم طلبًا تجريبيًا صغيرًا من قطعة واحدة للمنتجات الموجودة في المخزون. |
| س: كيف يمكنني معرفة المزيد عن المنتجات؟ | ج: يرجى ترك بريدك الإلكتروني وسنرسل لك كتاب العينات الإلكتروني. | ||
ج: بالتأكيد، نرحب بك دائمًا للقيام بزيارة.
